(共14张PPT)
o光和e光的折射率与传播方向的关系
1
2
o光折射率：
e光折射率：

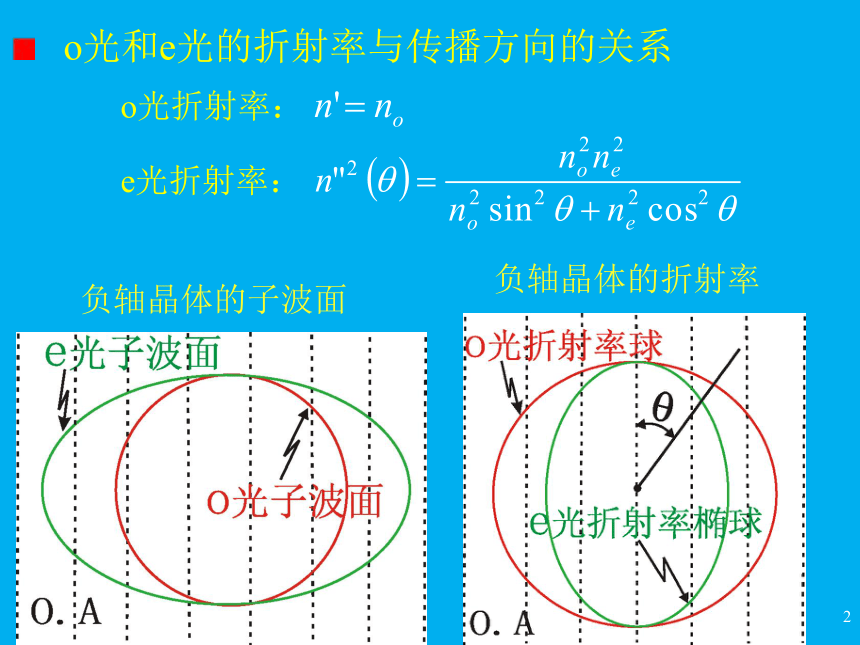

o光和e光的折射率与传播方向的关系
负轴晶体的子波面
负轴晶体的折射率
3

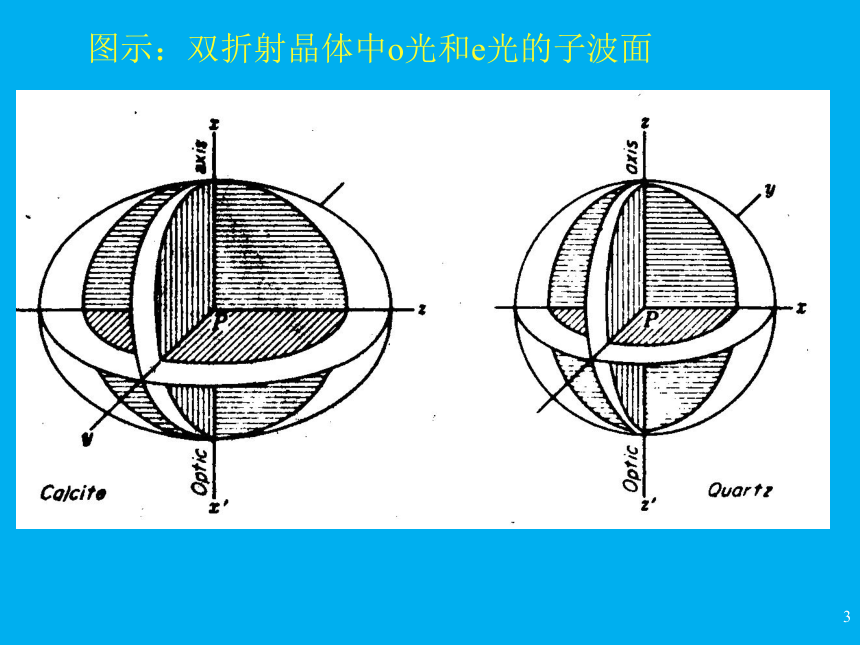

图示：双折射晶体中o光和e光的子波面
4

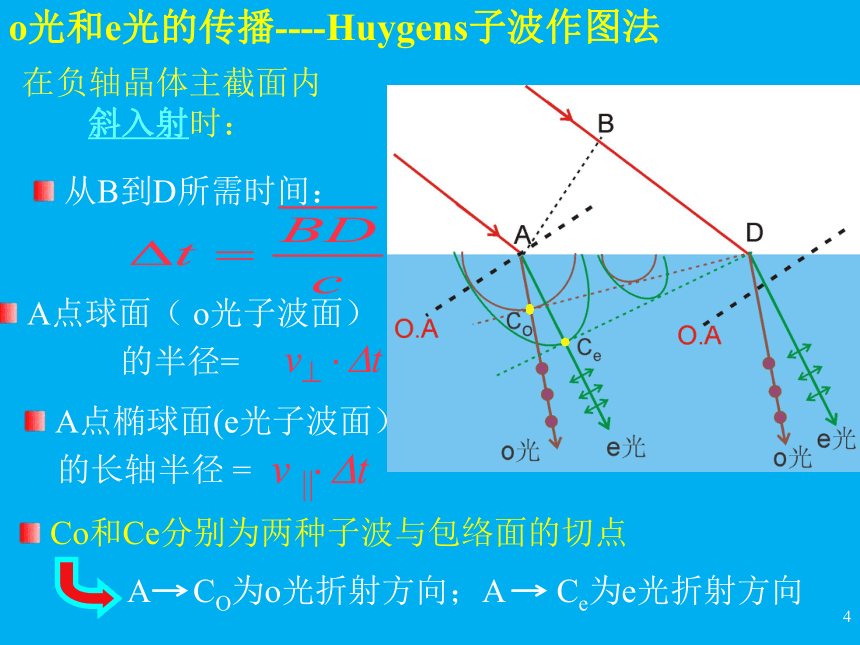

o光和e光的传播----Huygens子波作图法
在负轴晶体主截面内斜入射时：
从B到D所需时间：
A点球面（ o光子波面）的半径=
A点椭球面(e光子波面）
的长轴半径 =
Co和Ce分别为两种子波与包络面的切点
A CO为o光折射方向；A Ce为e光折射方向
5
o光
e光
晶体
光轴
光轴

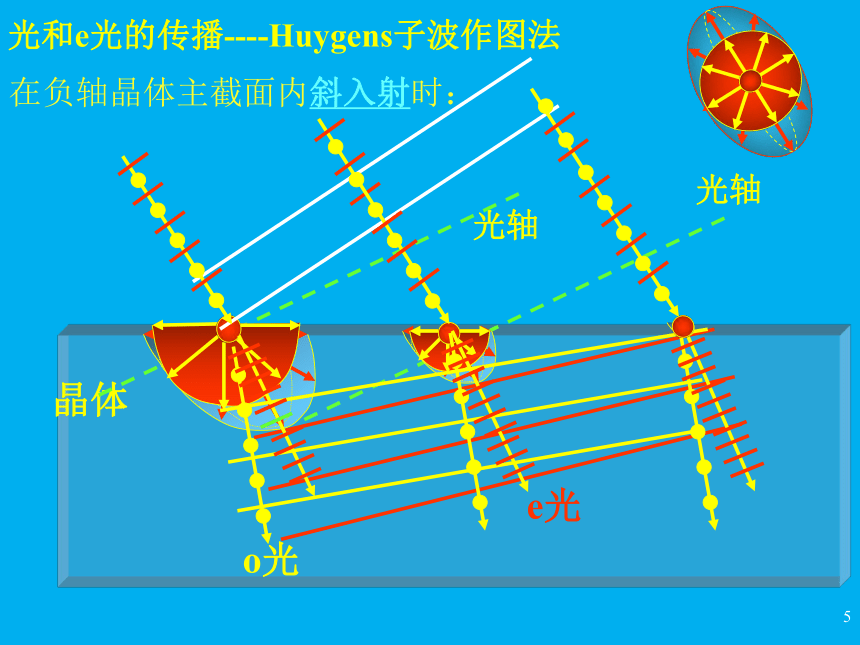

光和e光的传播----Huygens子波作图法
在负轴晶体主截面内斜入射时：
6

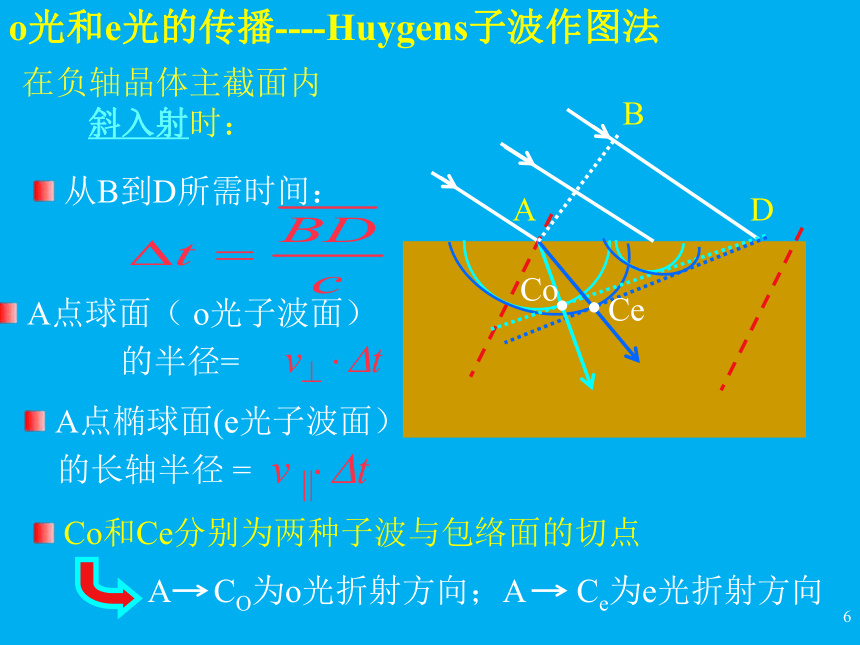

o光和e光的传播----Huygens子波作图法
在负轴晶体主截面内斜入射时：
从B到D所需时间：
A点球面（ o光子波面）的半径=
A点椭球面(e光子波面）
的长轴半径 =
A CO为o光折射方向；A Ce为e光折射方向
A
B
D
Co和Ce分别为两种子波与包络面的切点
Co
Ce
7

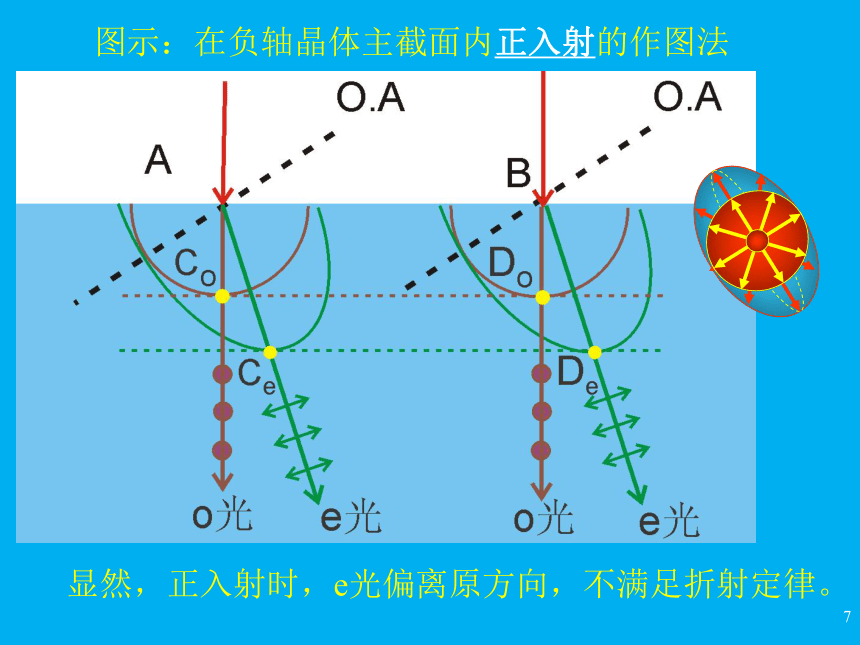

图示：在负轴晶体主截面内正入射的作图法
显然，正入射时，e光偏离原方向，不满足折射定律。
8
正入射时，光轴在几个特殊方向上时的双折射：
光轴垂直于表面
9
光轴平行于表面（并且在屏幕面上）
10
光轴平行于表面（并且垂直于屏幕面）
光轴
11
正入射，光轴在几个特殊方向上时的双折射：
12
o光和e光的相对光强
e 光
Ee=Esinq
q
o光
Eo=Ecosq
E
双折射晶体内，一个光振动总是可以分解成o光和e光的振动。
入射线在主截面内时，o光和e光的振动方向相互垂直（o光和e光的主平面共面），因此o光和e光可以作为两个垂直分量看待.
13
自然光入射时：自然光分解到o光和e光分量的机会相等
自然光入射到晶体内，分解出的 o 光和 e光 的光强相等
线偏振光入射时：线偏振光振动方向与 o光
和 e光分量的夹角决定 o光 和 e光 的光强。
E
q
o 光
e 光
Ee=Esinq
Eo=Ecosq
o光的振动方向 ⊥ o光的主平面
e光的振动方向 ‖ e光的主平面
入射光线在主截面内时，o光和e光是振动方向相互垂直的线偏振光
光的振动方向 ⊥光轴时，传播速度为 v⊥；no= c/v⊥
光的振动方向 ‖ 光轴时，传播速度为 v ‖； ne= c/v ‖
振动为其它取向时，传播速度 v 介于 v⊥和 v ‖ ‖之间
--- 正轴晶体(positive crystal)，如石英；
--- 负轴晶体(negative crystal)，如方解石；
