(共14张PPT)
电光效应和磁光效应的一些应用
1
2
光开关 --- 控制外加的电磁场即可控制光路的开和关
光调制器 --- 电磁信号转换为光信号
显示器件---电磁信号转换成显示画面,如液晶显示

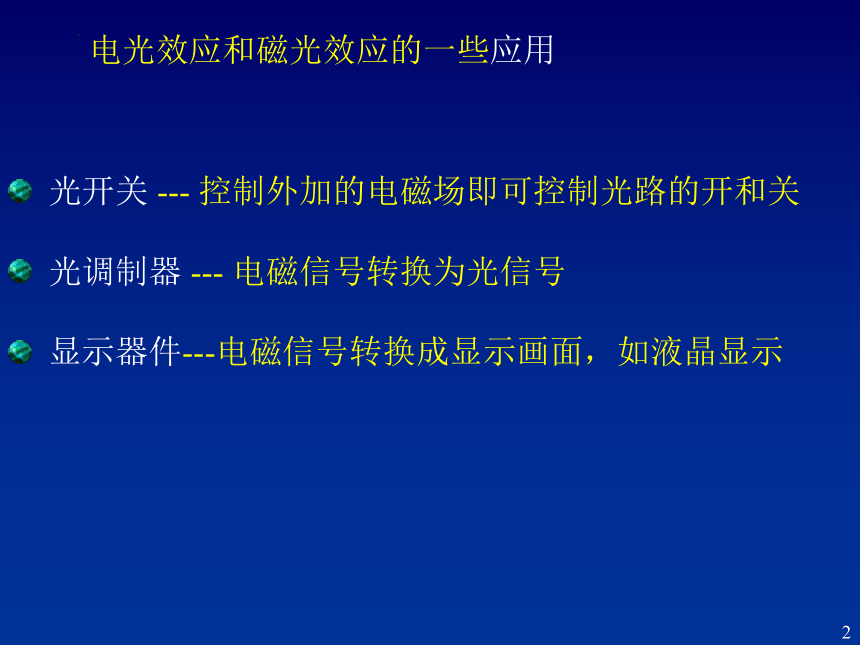

电光效应和磁光效应的一些应用
3

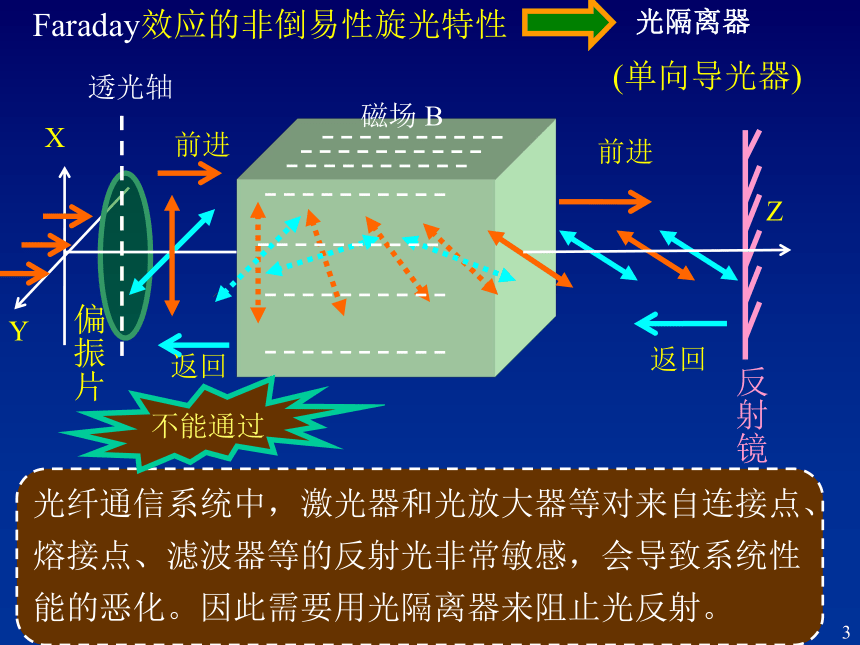

Faraday效应的非倒易性旋光特性
X
Y
偏振片
透光轴
前进
返回
反射镜
磁场 B
Z
前进
返回
光纤通信系统中,激光器和光放大器等对来自连接点、熔接点、滤波器等的反射光非常敏感,会导致系统性能的恶化。因此需要用光隔离器来阻止光反射。
(单向导光器)
光隔离器
不能通过

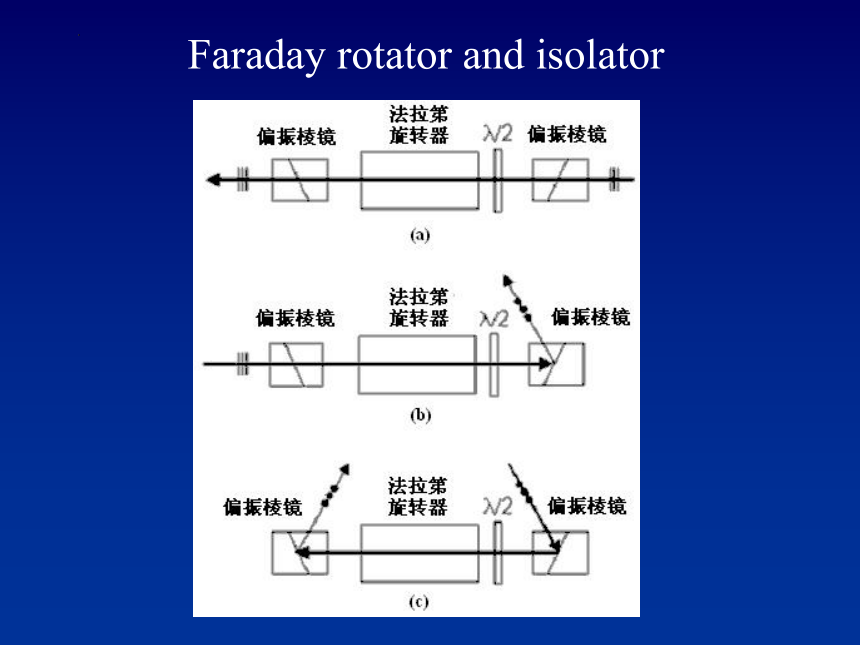

Faraday rotator and isolator
5
磁性材料
X
Y
入射光
反射光
q
磁光 Kerr 效应
B
X
Y
Z

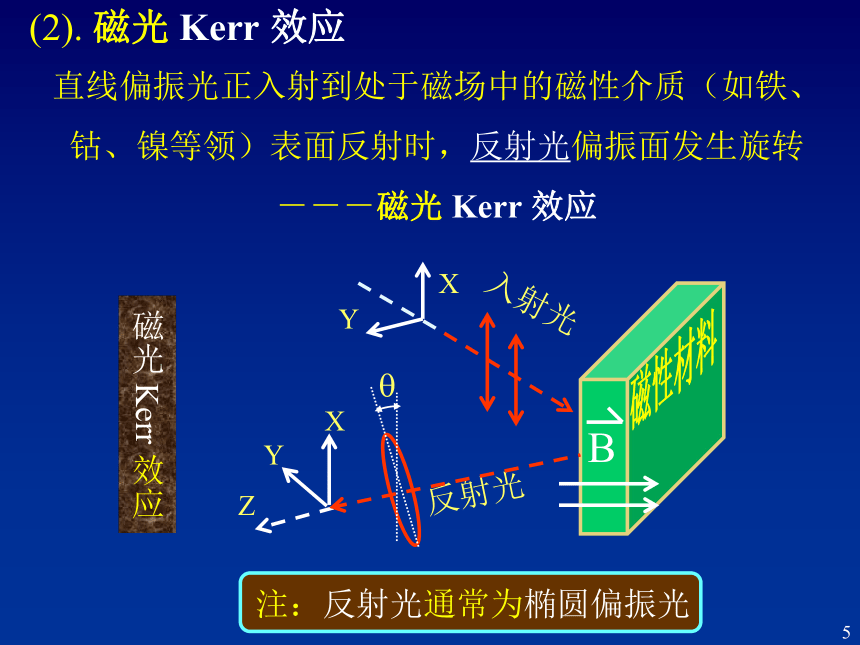

(2). 磁光 Kerr 效应
直线偏振光正入射到处于磁场中的磁性介质(如铁、钴、镍等领)表面反射时,反射光偏振面发生旋转
---磁光 Kerr 效应
注:反射光通常为椭圆偏振光
6
磁性材料
X
Y
入射光
反射光
q
磁光 Kerr 效应
X
Y
Z

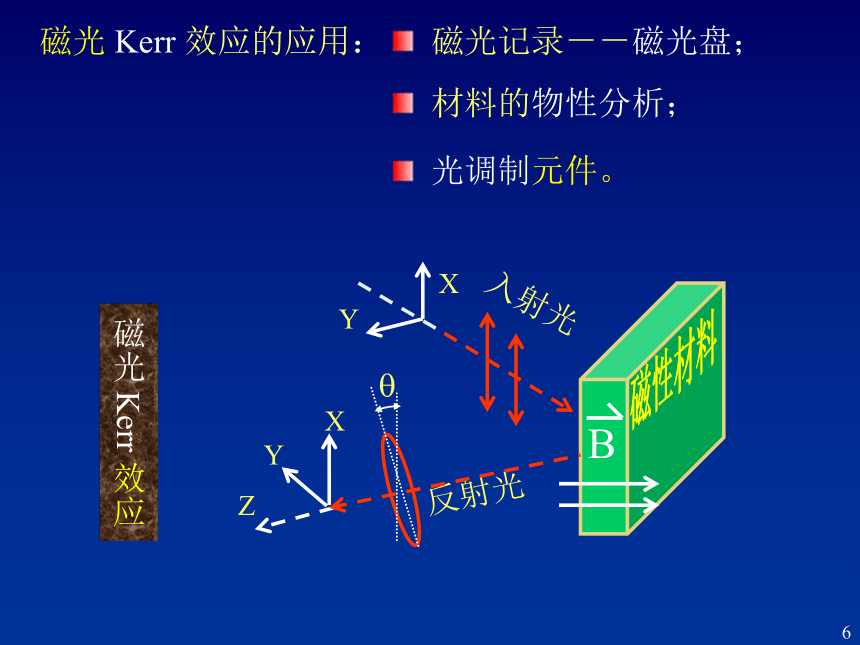

磁光 Kerr 效应的应用:
磁光记录--磁光盘;
材料的物性分析;
光调制元件。
B
7

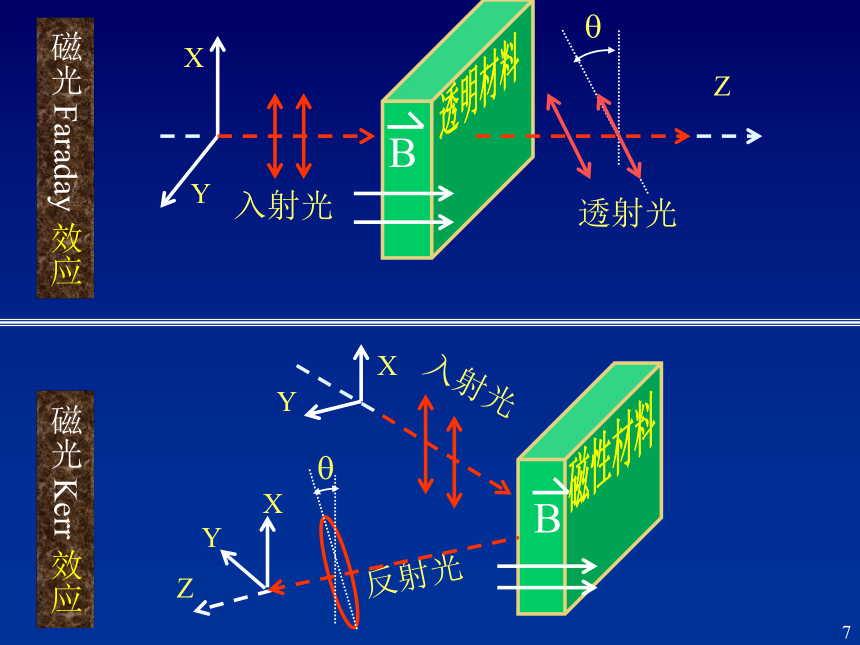

透明材料
Z
X
Y
入射光
透射光
q
磁光 Faraday 效应
磁性材料
X
Y
入射光
反射光
q
磁光 Kerr 效应
X
Y
Z
B
B
8
4. 液晶( Liquid crystal )
一些小分子有机化合物溶液,主要结构特征是棒状分子结构,在局部范围内由于相互作用,会有规则地排列 液晶,从而产生类似于晶体的各向异性。
一种在一定温度范围内呈现既不同于固态、液态,又不同于气态的特殊物质态。
既具有晶体所具有的各向异性造成的双折射性,又具有液体所特有的流动性。
9
10
导向层
导向层
液晶由于它的各向异性而具有电光效应,尤其是具有扭曲向列效应,可以制造出不同类型的显示器件
扭曲向列型液晶(twisted-nematic liquid crystal)的原理
11
不加电压时,通光 (在导向层的作用下,液晶分子产生扭曲,使得透 射光发生90度的旋转)。
加电压时,通光强度随电压的变化而变化
液晶显示
导向层
导向层
12
荧光灯管
TFT-LCD截面
13
14
52英寸液晶电视
1920x1080 像素
