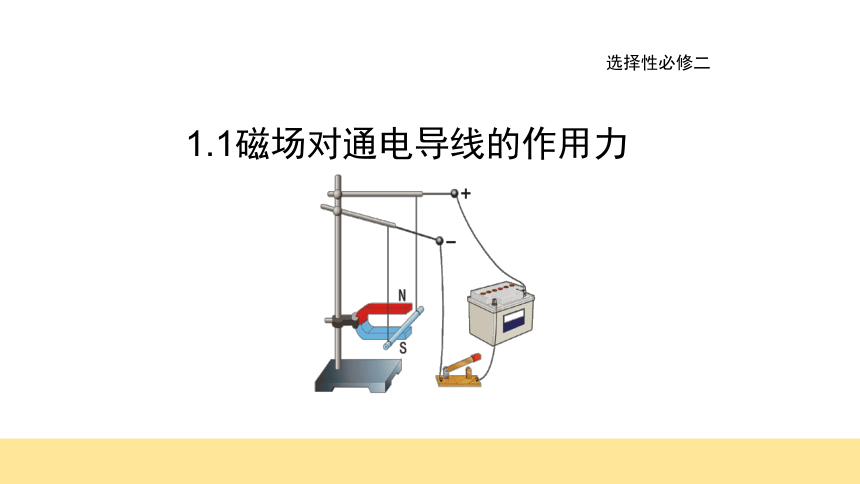

1.1磁场对通电导线的作用力
选择性必修二

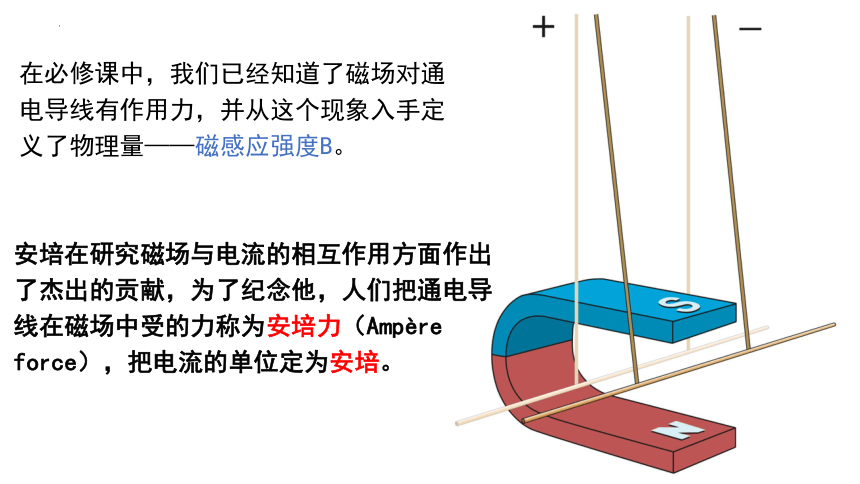

在必修课中,我们已经知道了磁场对通电导线有作用力,并从这个现象入手定义了物理量——磁感应强度B。
安培在研究磁场与电流的相互作用方面作出了杰出的贡献,为了纪念他,人们把通电导线在磁场中受的力称为安培力(Ampère force),把电流的单位定为安培。

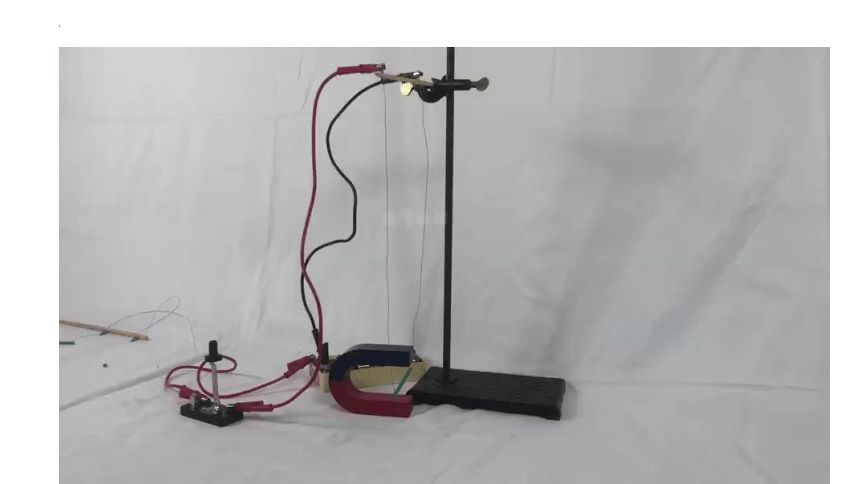

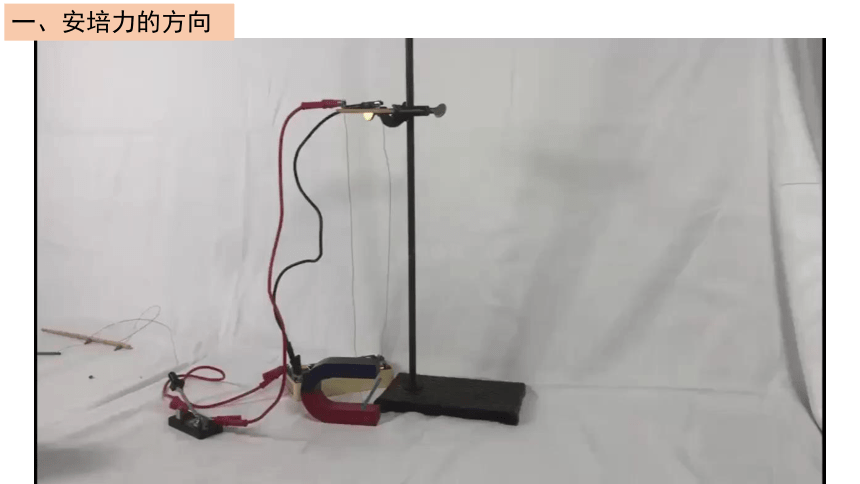

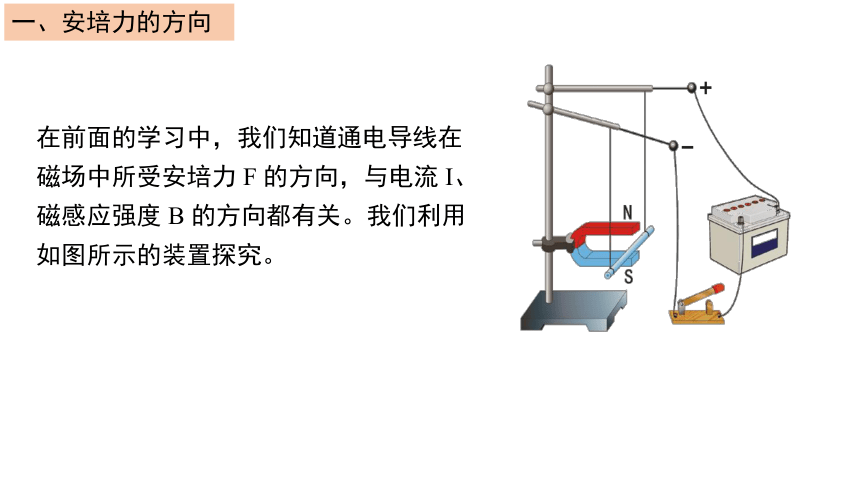

在前面的学习中,我们知道通电导线在磁场中所受安培力 F 的方向,与电流 I、磁感应强度 B 的方向都有关。我们利用如图所示的装置探究。

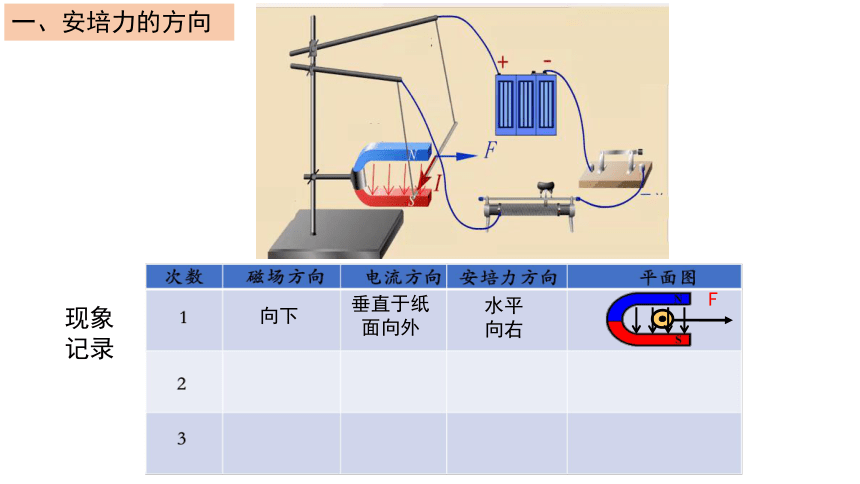

一、安培力的方向
一、安培力的方向
向下
垂直于纸面向外
水平
向右

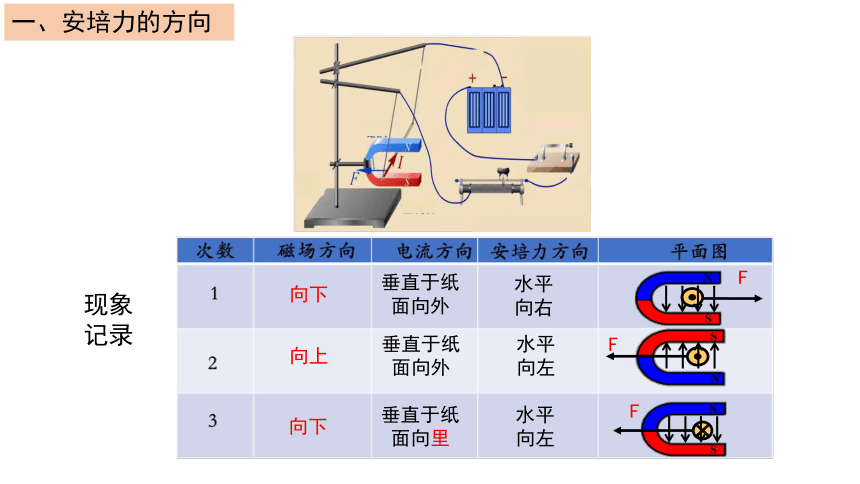

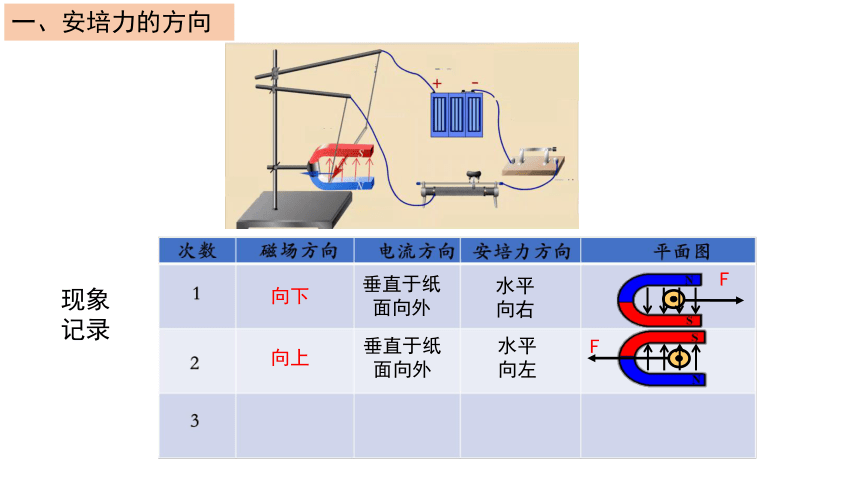

现象记录
一、安培力的方向
F
向上
垂直于纸面向外
水平
向左
现象记录
向下
垂直于纸面向外
水平
向右
F
F
一、安培力的方向
现象记录
向上
垂直于纸面向外
水平
向左
向下
垂直于纸面向外
水平
向右
F
F
向下
垂直于纸面向里
水平
向左
F

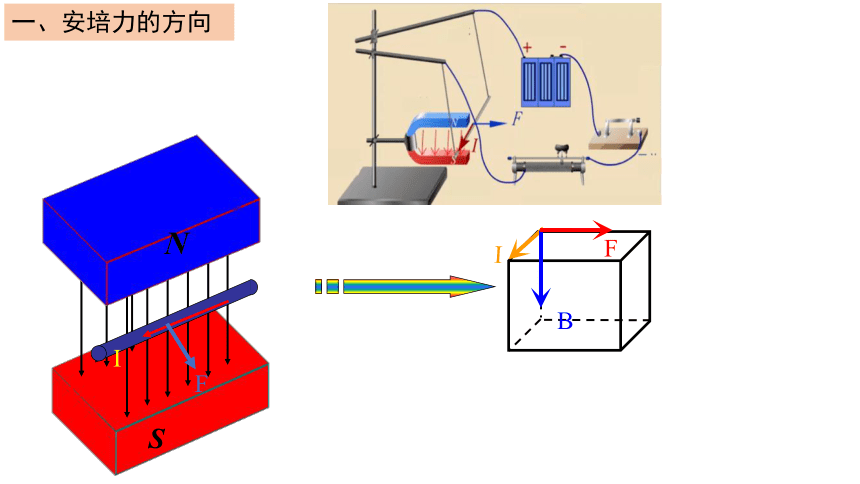

一、安培力的方向
I
B
F

S
B
F
N

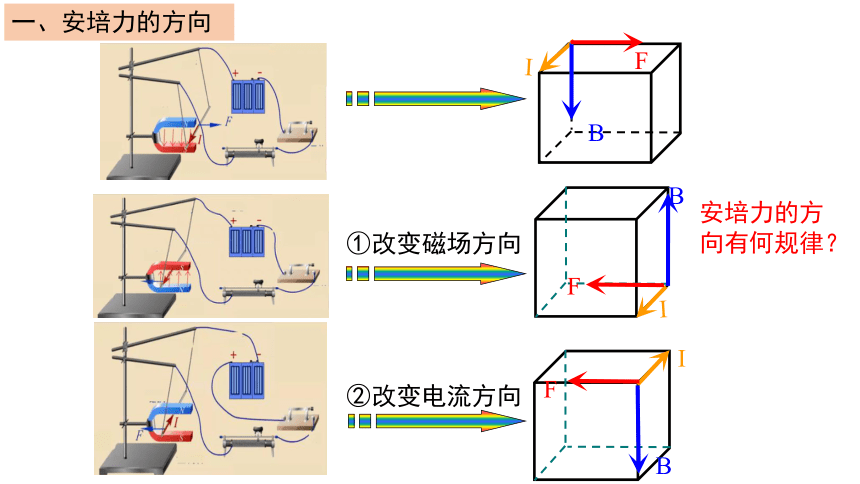

一、安培力的方向
①改变磁场方向
②改变电流方向
I
B
F
I
B
F
I
B
F
安培力的方向有何规律?
一、安培力的方向

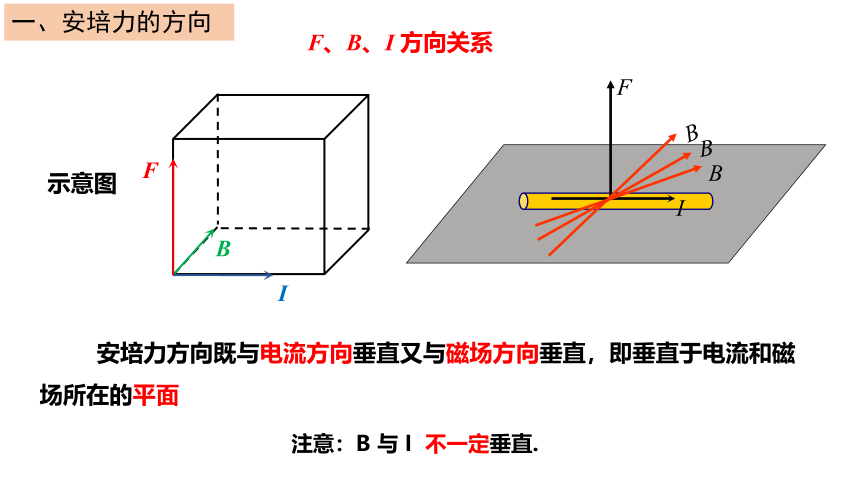

F、B、I 方向关系
B
I
F
示意图
安培力方向既与电流方向垂直又与磁场方向垂直,即垂直于电流和磁场所在的平面
I
B
F
B
B
注意:B 与 I 不一定垂直.
一、安培力的方向
1)伸开左手,大拇指跟四指垂直 ,且在同一平面内;
2)让磁感线穿过手心;
左手定则:
3)使四指指向电流方向 ,则拇指指向安培力的方向。
一、安培力的方向
例1.在下列四幅图中,能正确标明通电直导线所受安培力F方向
的是(  )
B
F
I
B
F
I
B
B
I
练习:判定以下通电导线所受安培力的方向
30°
F
F
I
I
I
B
B
B
不受安培力
不受安培力
安培定则(右手螺旋定则)
右手定则
判断电流产生的磁场方向
判断电流在磁场中的受力方向
画出图中通电直导线A受到的安培力的方向。
一、安培力的方向
【答案】

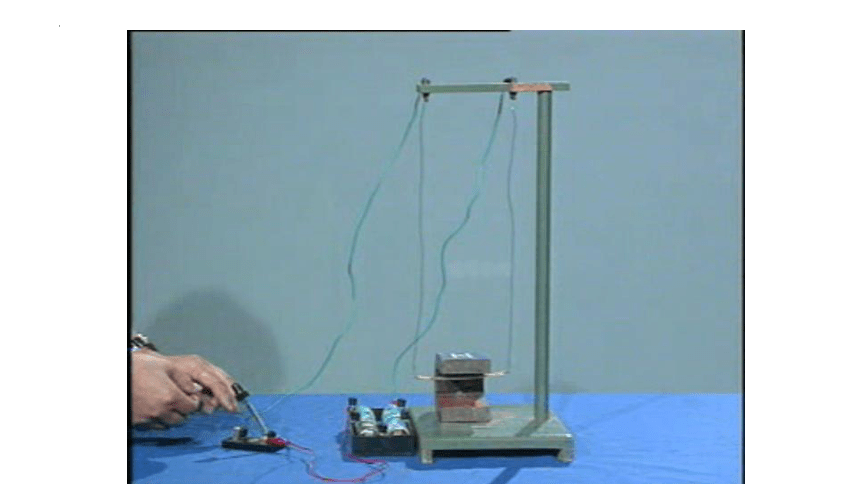

平行通电导线间是相互吸引还是相互排斥?
能否用今天所学知识分析他们之间的作用力?
回顾
结论:
同向电流相互吸引
反向电流相互排斥
一、安培力的方向
同向电流相互吸引。
反向电流相互排斥。
F
F
F
F
一、安培力的方向
F=ILB
垂直于磁场B放置、长为L的一段导线,当通过的电流为I时,所受的安培力F为:
②当磁感应强度B的方向与导线方向平行时:
F=0
①当磁感应强度B的方向与导线方向垂直时:
F=ILB
思考:如果通电导线与磁场方向既不平行也不垂直时呢?
二、安培力的大小
把磁感应强度B分解为两个分量:
B2对通电导线不产生安培力,仅由B1决定安培力:
通电直导线与磁场方向夹角为θ时
垂直分量 B1=Bsinθ
平行分量 B2=Bcosθ
I
B
θ
即F=ILB1,将B1=Bsinθ代入得: F=ILBsinθ
二、安培力的大小
I
B
θ
B2
B1
F=ILBsinθ
安培力大小的计算公式
对安培力计算公式的理解:
①公式F=ILB中L指的是“有效长度”.
②弯曲导线的有效长度L,等于连接两端点的线段长度(如图所示);
相应的电流沿L由始端向末端.
二、安培力的大小
这些情况导线受到的安培力如何计算?
如图所示,长为2L的直导线拆成边长相等,夹角为60°的V形,并置于与其所在平面相垂直的匀强磁场中,磁感应强度为B,当在该导线中通以电流强度为I的电流时,关于V形通电导线受到的安培力大小和方向,描述正确是(  )
二、安培力的大小
A.安培力大小为2BIL
B.安培力大小为零
C.安培力方向顺时针方向
D.安培力方向竖直向上
【解答】D 导线在磁场内有效长度为2Lsin 30°,故该V形通电导线受到安培力大小为F=BI·2Lsin 30°=BIL,选项A、B不符合题意;由左手定则可得安培力方向向上,故C不符合题意,D符合题意。
如图所示,某区域内有垂直纸面向里的匀强磁场,磁感应强度大小为B。一正方形刚性线圈,边长为L,匝数为n,线圈平面与磁场方向垂直,线圈的一半在磁场内。某时刻,线圈中通过大小为I的电流,则此线圈受到的安培力大小为(  )
二、安培力的大小
A.2BIL B.12nBIL
C.nBIL D. 2?nBIL

【解答】D 在磁场中通电导线的有效长度为L,每一匝线圈都要受到安培力,则线圈所受的安培力大小是2?nBIL,故D正确。
?
D
①最基本的是磁铁和线圈。
②铁芯、线圈和指针是一个整体可以转动。
三、磁电式电流表
1、磁电式电流表的构造:刻度盘、指针、蹄形磁铁、极靴(软铁制成) 、螺旋弹簧、线圈、圆柱形铁芯(软铁制成)。
电流表的工作原理
三、磁电式电流表
当电流通过线圈时,导线受到安培力的作用。
轴上的线圈就要转动。
与之相连的螺旋弹簧变形,以反抗线圈的转动。
蹄形磁铁和铁芯间的磁场是均匀地辐射分布的,不管通电线圈转到什么角度,它的平面都跟磁感线平行;
电流表的工作原理
三、磁电式电流表
当电流通过线圈时,线圈上跟线圈轴平行的两边都要受到安培力,使线圈发生转动,线圈转动使螺旋弹簧被扭动,阻碍线圈转动,电流越大,安培力越大,线圈形变越大,最终达到平衡,线圈停止转动。
磁场对电流的作用力与电流成正比,因而线圈中的电流越大,安培力也越大,线圈和指针偏转的角度也越大,因而根据指针的偏转角度的大小,可以知道被测电流的大小。
当线圈中的电流方向发生变化时,安培力的方向也随之改变,指针的偏转方向也发生变化,所以根据指针的偏转方向,可以知道被测电流的方向。
电流表的工作原理
三、磁电式电流表
F=ILBsinθ
易错辨析
(1)安培力的方向与磁感应强度的方向相同。( )
(2)通电导线在磁场中不一定受安培力。 ( )
(3)一通电导线放在磁场某处不受安培力,该处的磁感应强度不一定为零。 ( )
(4)通有反方向电流的平行导线相互吸引。 ( )
(5)磁电式电流表指针偏转角度与电流大小成正比。 ( )
(6)磁电式电流表内是均匀辐射磁场,不是匀强磁场。 ( )
×


×


1.(多选)某地的地磁场的磁感应强度大约是4.0×10-5 T,一根长500 m的导线,电流为10 A,则该导线受到的磁场力可能是(  )
A.0   B.0.1 N   C.0.3 N   D.0.4 N
【解析】当B与I垂直时,安培力大小为F=BIl,知安培力的最大值为F最大=BIl=4×10-5×10×500 N=0.2 N;当B与I平行时,安培力为0,为最小值,则可知安培力的大小范围为:0≤F≤0.2 N,A、B正确,C、D错误。
【答案】AB
课堂练习
2.如图是磁电式电流表的部分结构,蹄形磁铁和铁芯间的磁场辐向均匀分布,线圈中a、b两条导线长均为l,通以图示方向的电流I,两条导线所在处的磁感应强度大小均为B。则(  )
A.该磁场是匀强磁场
B.线圈平面总与磁场方向垂直
C.线圈将沿逆时针方向转动
D.a、b导线受到的安培力大小总为IlB
D
课堂练习
在垂直纸面向里的匀强磁场B中,有一个垂直磁感线的环形线圈,通有顺时针电流I,如图所示,则下列叙述中正确的是( )
A、环形线圈所受的磁力的合力为零
B、环形线圈所受的磁力的合力不为零
C、环形线圈有收缩的趋势
D、环形线圈有扩张的趋势
AD
课堂练习
安培力的方向
安培力的大小:
通电导线在磁场中受到的力
应用:磁电式电流表
判定方法:左手定则
特点:总垂直于B和I 确定的平面
构造:
原理:
F=ILBsinθ
通电线圈受安培力作用而转动
极靴
线圈
