第十三讲　电流和电路　电压　电阻　
第3课时　电路故障分析
一、填空题
1.如图所示，小灯泡L,、L的规格相同，闭合开关
$后，发现小灯泡L,不发光，小灯泡L,发光，则
此电路的故障可能是小灯泡L,断路
R
A
s
R
第1题图
第2题图
2.如图所示，闭合开关S后，向右移动滑动变阻器
Rp的滑片P,电压表的示数与电流表的示数的
比值
不变（选填“变大”“变小”或“不
变”)。电路正常工作一段时间后，两电表的示
数都突然变成零，若是滑动变阻器R,或电阻R

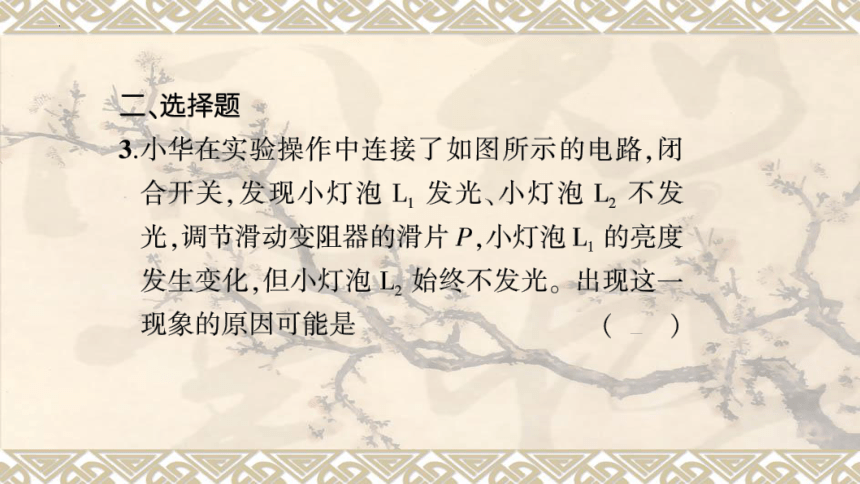

二、选择题
3.小华在实验操作中连接了如图所示的电路，闭
合开关，发现小灯泡L,发光、小灯泡L,不发
光，调节滑动变阻器的滑片P,小灯泡L,的亮度
发生变化，但小灯泡L,始终不发光。出现这一
现象的原因可能是
(B)
A.小灯泡L,的灯丝断了
B.小灯泡L,的灯座上两接线柱直接相连
C.滑动变阻器接触不良
D.滑动变阻器短路了
e
D
L2
0
0
B
第3题图
4.（(2022·有贡)小谢在做实验时，先连成如图所示
的电路，先闭合开关S,并观察小灯泡的发光情
沉后，再闭合开关S2。小谢看到的现象是
D
A.两个小灯泡一直都不发光
路故障分析
B.两个小灯泡一直发光
C.两个小灯泡开始都发光，后来小灯泡L,不发光
D.两个小灯泡开始都发光，后来小灯泡L,不发光
S
S-
第4题图
5.如图所示，闭合开关S时，小灯泡L,、L2都不发
光。用一段导线的两端接触α、b两点时，两个小
灯泡都不发光；接触b、c两点时，小灯泡L,发光，
小灯泡L,不发光。下列说法正确的是
(C)
b
L
L2
a
C
第5题图
A
R
V
L
Ro
第6题图
7.如图所示，闭合开关后，两个小灯泡都发光，电
路正常工作。一段时间后，由于小灯泡L,短路
(小灯泡L2、电表不会被烧坏)，下列情沉会发
生的是
(B)
A.电流表的示数变小
B.电压表无示数
C.电压表的示数不变
D.电压表的示数变大
u
315
g
月007
0.63
第7题图
