第十四讲　欧姆定律　
第2课时　“伏安法”测电阻
一、填空题

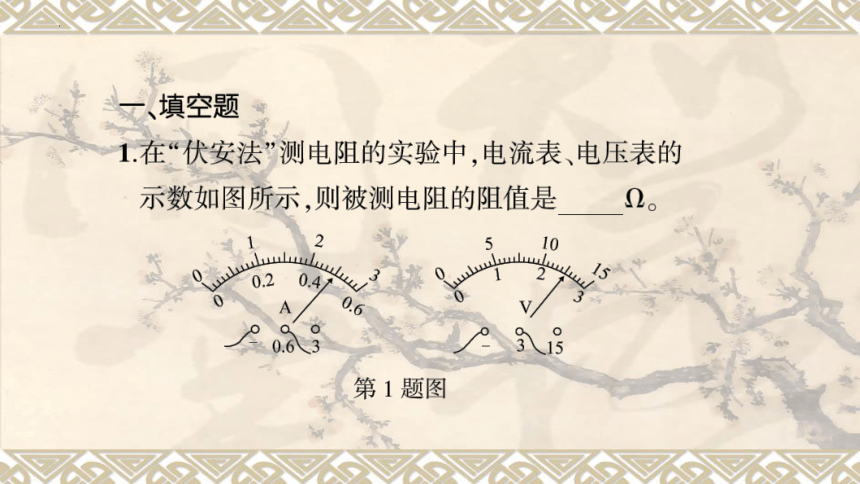

1.在“伏安法”测电阻的实验中，电流表、电压表的
示数如图所示，则被测电阻的阻值是5Ω。
2
10
山y,
15
0.6
第1题图

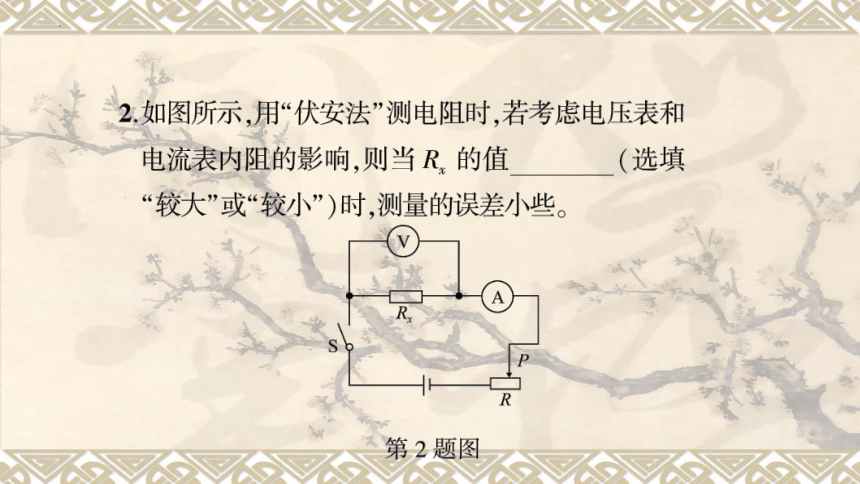

2.如图所示，用“伏安法”测电阻时，若考虑电压表和
电流表内阻的影响，测当R的值
较小（选填
“较大”或“较小”)时，测量的误差小些。
V
A
R
S
R
第2题图

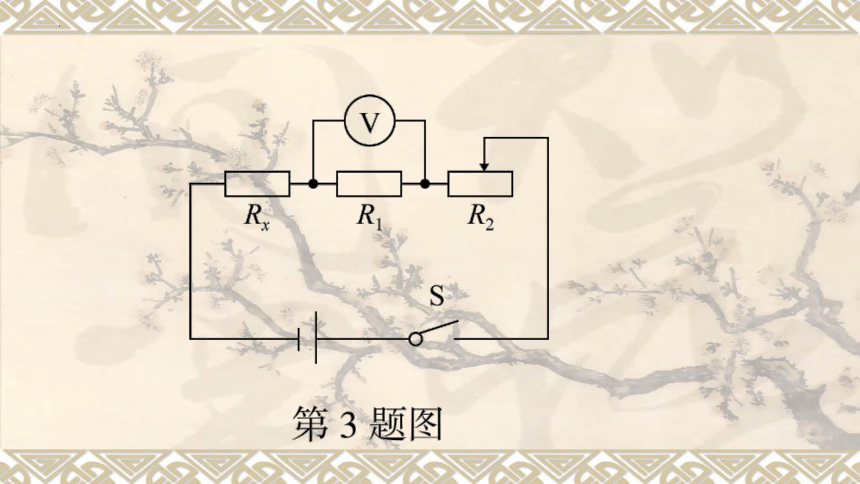

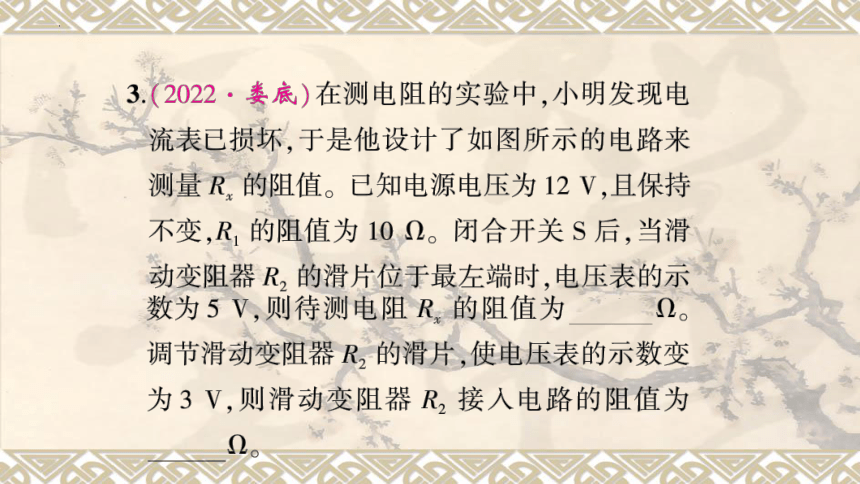

3.(2022·娄底)在测电阻的实验中，小明发现电
流表已损坏，于是他设计了如图所示的电路来
测量R的阻值。已知电源电压为12V,且保持
不变，R,的阻值为10①。闭合开关S后，当滑
动变阻器R,的滑片位于最左端时，电压表的示
数为5V,则侧待测电阻R的阻值为
14
。
调节滑动变阻器R,的滑片，使电压表的示数变
为3V,测滑动变阻器R,接入电路的阻值为
16
。
V
R
R
R2
S
第3题图
二、选择题

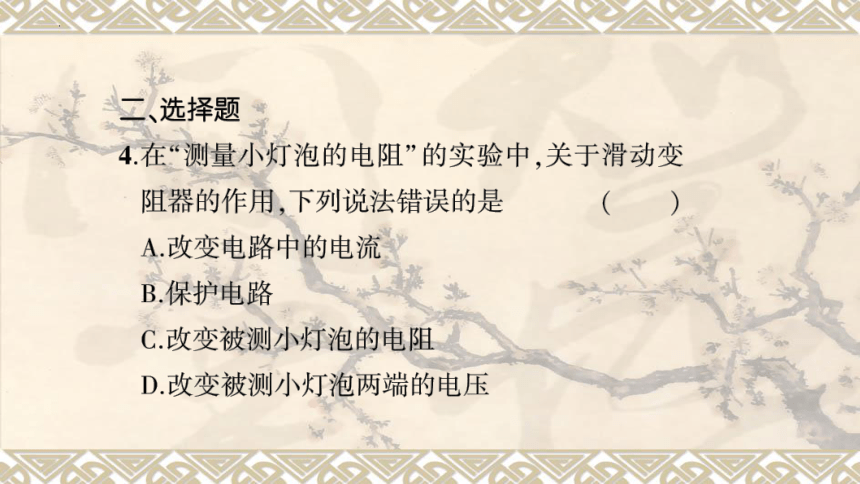

4.在“测量小灯泡的电阻”的实验中，关于滑动变
阻器的作用，下列说法错误的是
(C)
A.改变电路中的电流
B.保护电路
C.改变被测小灯泡的电阻
D.改变被测小灯泡两端的电压

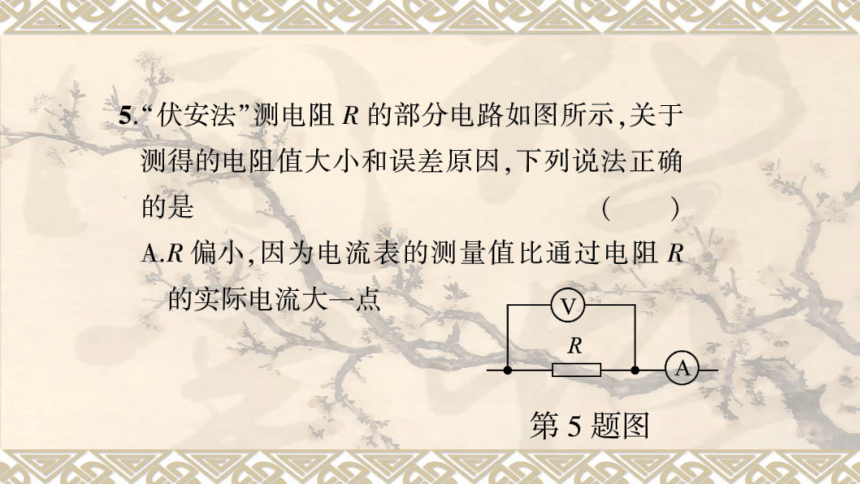

5.“伏安法”测电阻R的部分电路如图所示，关于
测得的电阻值大小和误差原因，下列说法正确
的是
(A)
A.R偏小，因为电流表的测量值比通过电阻R
的实际电流大一点
V
R
A
第5题图

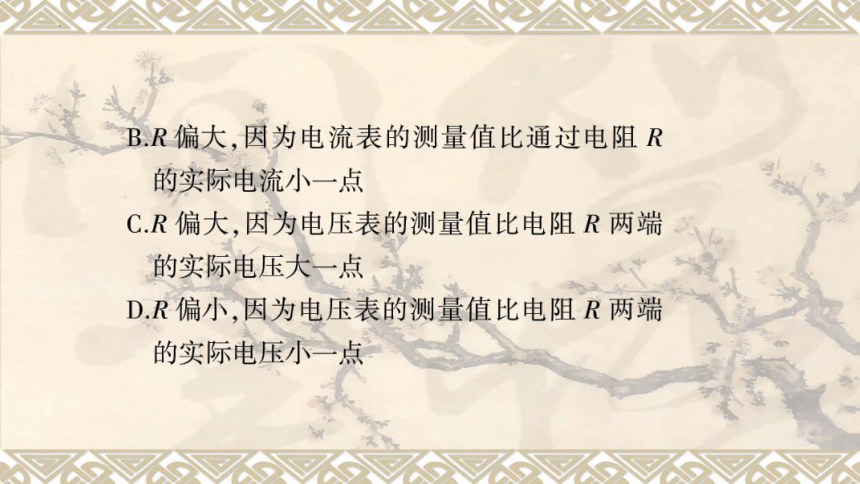

B.R偏大，因为电流表的测量值比通过电阻R
的实际电流小一点
C.R偏大，因为电压表的测量值比电阻R两端
的实际电压大一点
D.R偏小，因为电压表的测量值比电阻R两端
的实际电压小一点

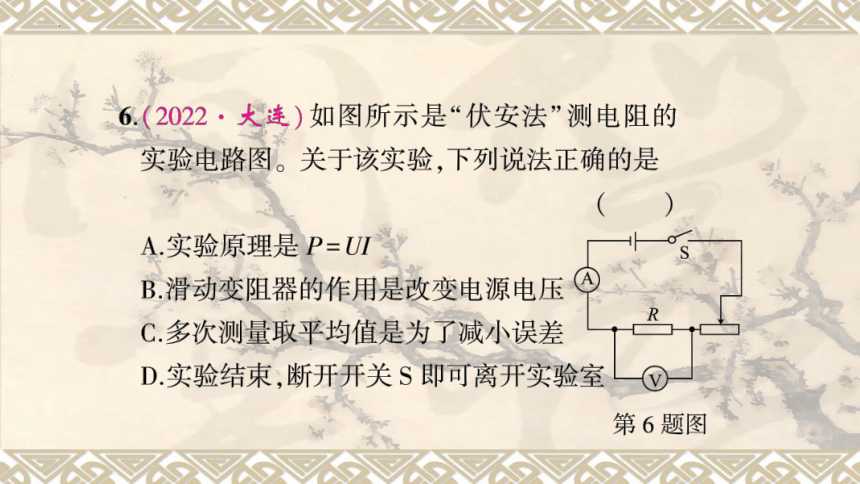

6.(2022·大连)如图所示是“伏安法”测电阻的
实验电路图。关于该实验，下列说法正确的是
(C)
A.实验原理是P=UI
B.滑动变阻器的作用是改变电源电压
C.多次测量取平均值是为了减小误差
D.实验结束，断开开关S即可离开实验室

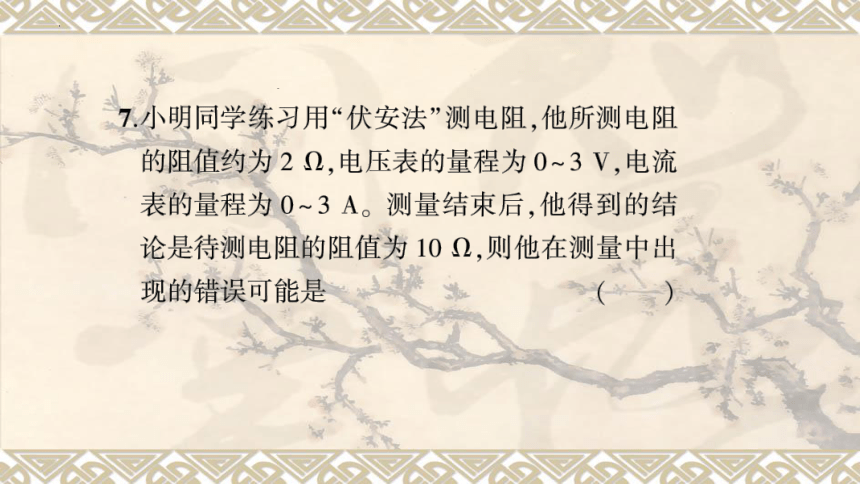

7.小明同学练习用“伏安法”测电阻，他所测电阻
的阻值约为22，电压表的量程为0~3V,电流
表的量程为0~3A。测量结束后，他得到的结
论是待测电阻的阻值为10，测他在测量中出
现的错误可能是
(C)

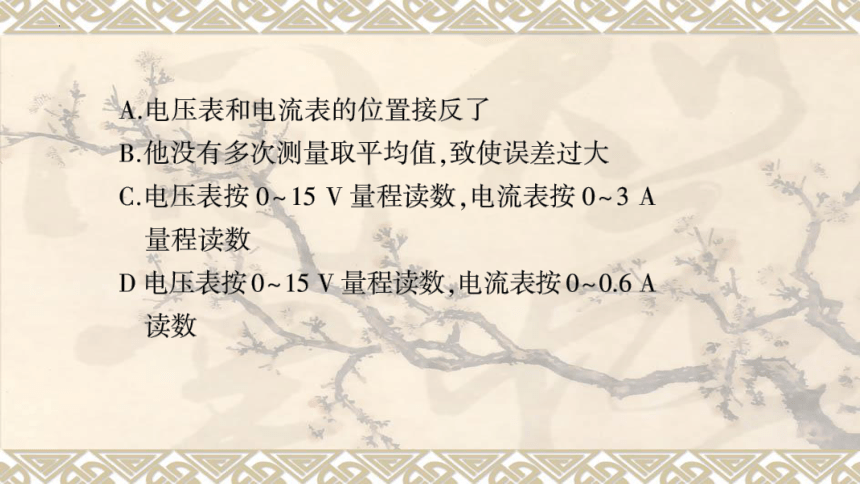

A.电压表和电流表的位置接反了
B.他没有多次测量取平均值，致使误差过大
C.电压表按0~15V量程读数，电流表按0~3A
量程读数
D电压表按0~15V量程读数，电流表按0~0.6A
读数
