(共12张PPT)
第十三讲　电流和电路　电压　
电阻　
第2课时　电路的识别、连接及设计
一、作图题

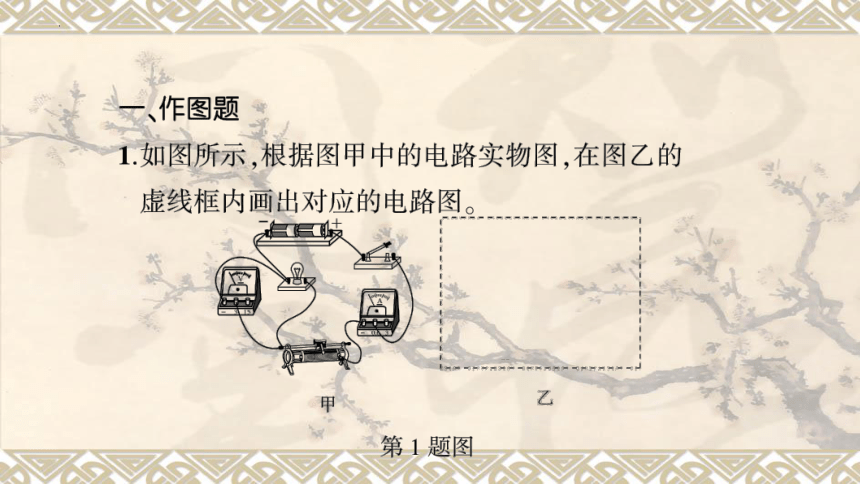

1.如图所示，根据图甲中的电路实物图，在图乙的
虚线框内画出对应的电路图。
a60
-3■15
甲
乙
第1题图

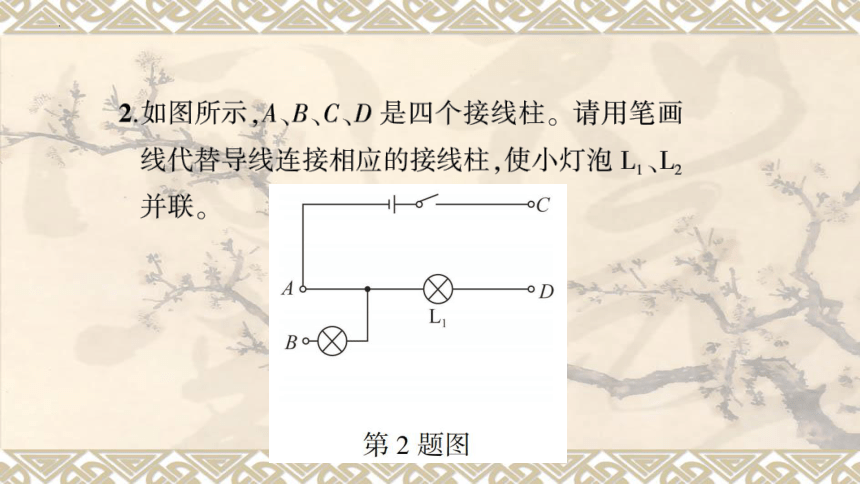

2.如图所示，A、B、C、D是四个接线柱。请用笔画
线代替导线连接相应的接线柱，使小灯泡L,、L,
并联。
C
A
D
Li
第2题图
oC
A
D
L
B
第2题图

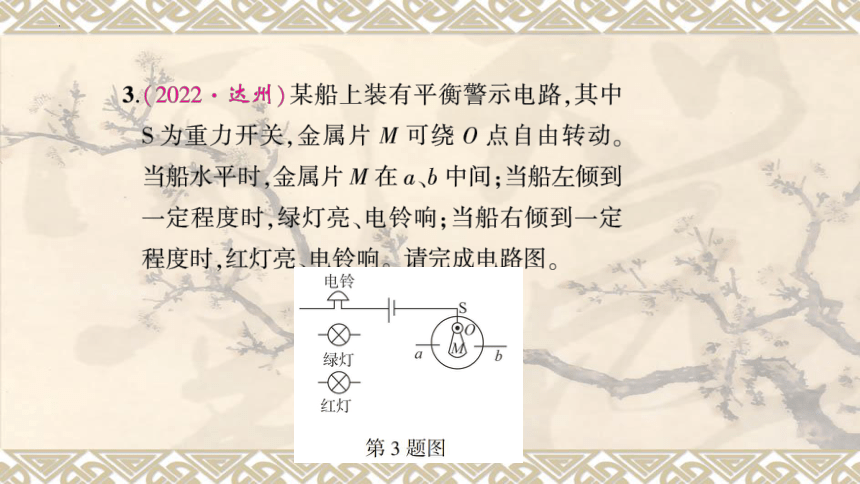

3.(2022·达州)某船上装有平衡警示电路，其中
S为重力开关，金属片M可绕O点自由转动。
当船水平时，金属片M在α、b中间；当船左倾到
一定程度时，绿灯亮、电铃响；当船右倾到一定
程度时，红灯亮、电铃响。请完成电路图。
电铃
允
绿灯
a
b
红灯
第3题图
电铃
金
-
红灯
第3题图
二、选择题
4.（(2022·天津)手电筒的结构如图所示，按下按键
时，电路接通，小灯泡发光。下列电路正确的是
(B)
按键
d
e
塑料外壳
第4题图
A
B
C
D

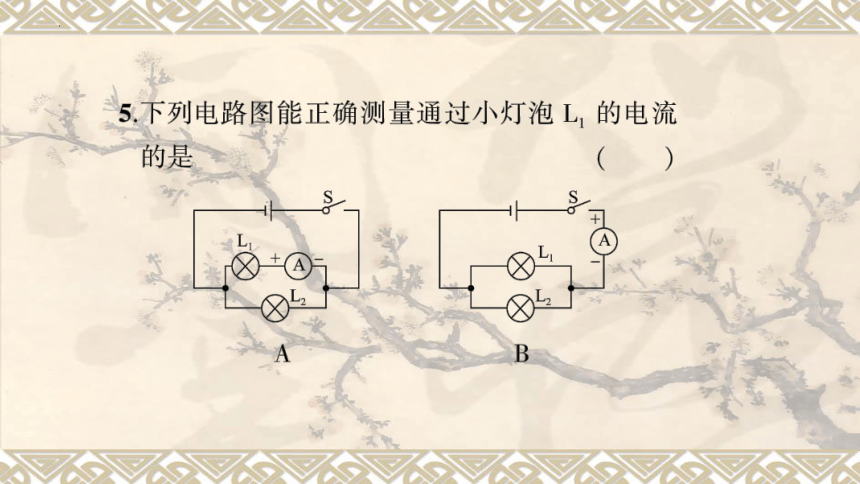

5.下列电路图能正确测量通过小灯泡L,的电流
的是
(C)
A
B
R
R
L
L
A
C
D
7.(2022·玉林)如图所示，某同学设计一个楼道照
明智能化电路，即利用光控开关（天黑时自动闭
合，天亮时自动断开)和声控开关（当有人走过发
出声音时，自动闭合，无人走过没有声音时，自动断
开)来控制灯泡。下列符合要求的电路是(D)
光控开关
光控开关
声控开关
声控开关
0
220Vo
。220V。
A
B
光控开关
光控
声控
开关
开关
声控开关
o 220 Vo
220Vo
C
D
