第十七讲　电与磁　
第2课时　电动机　发电机

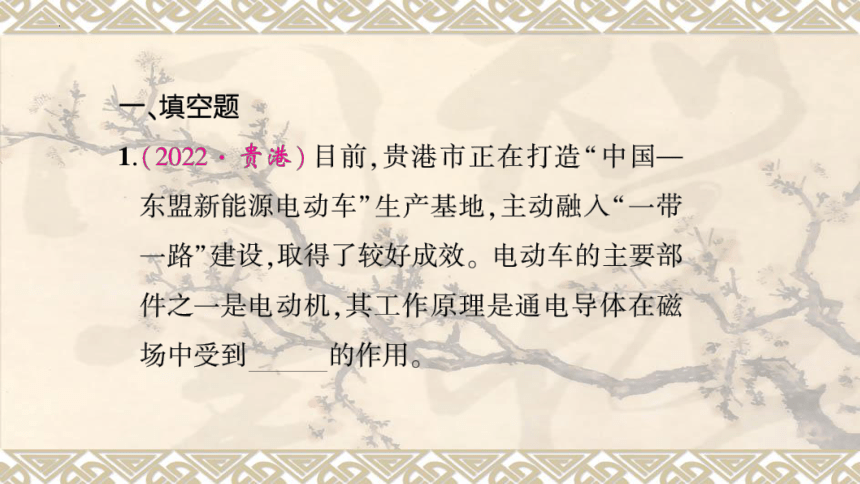

一、填空题
1.(2022·贵港)日前，贵港市正在打造“中国一
东盟新能源电动车”生产基地，主动融入“一带
一路”建设，取得了较好成效。电动车的主要部
件之一是电动机，其工作原理是通电导体在磁
场中受到力的作用。

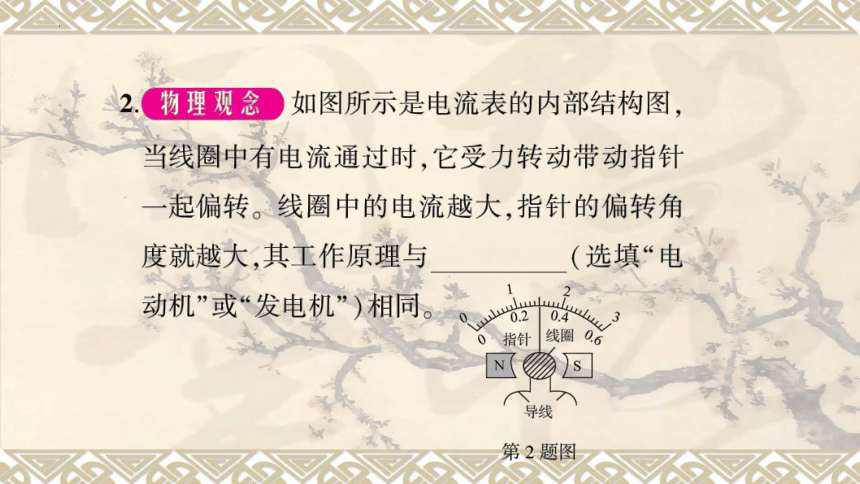

2.
物理观念
如图所示是电流表的内部结构图，
当线圈中有电流通过时，它受力转动带动指针
一起偏转。线圈中的电流越大，指针的偏转角
度就越大，其工作原理与
电动机(
选填“电
动机”或“发电机”)相同。
w山S
0.2
0.4
指针
线圈
0.6
S
导线
第2题图

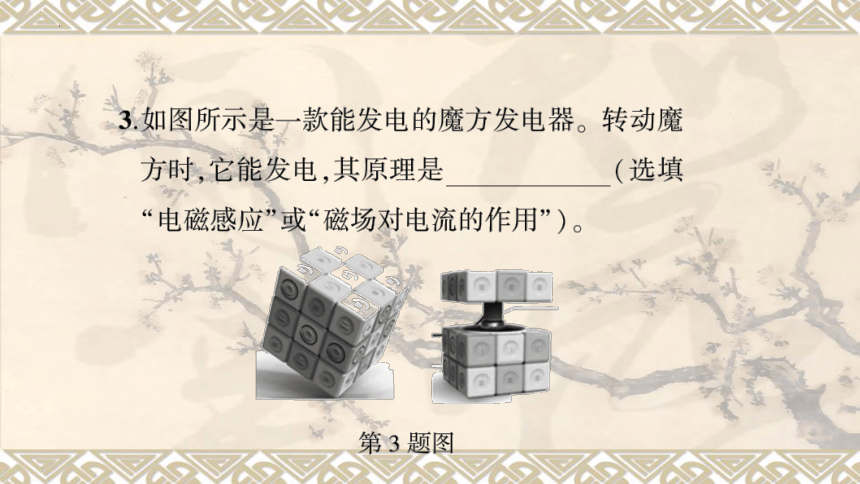

3.如图所示是一款能发电的魔方发电器。转动魔
方时，它能发电，其原理是
电磁感应
(选填
“电磁感应”或“磁场对电流的作用”)。
第3题图

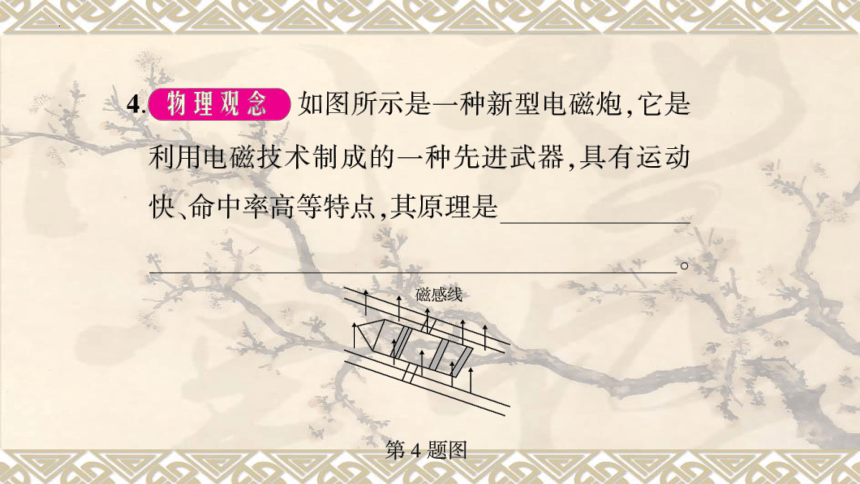

4.物理观念
如图所示是一种新型电磁炮，它是
利用电磁技术制成的一种先进武器，具有运动
快、命中率高等特点，其原理是，
通电导体在磁
场中受到力的作用
磁感线
第4题图

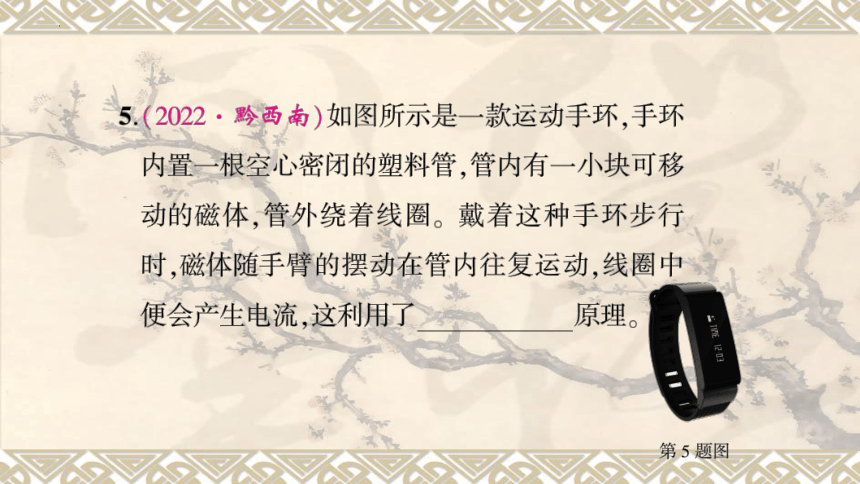

5.(2022·黔西南)如图所示是一款运动手环，手环
内置一根空心密闭的塑料管，管内有一小块可移
动的磁体，管外绕着线圈。戴着这种手环步行
时，磁体随手臂的摆动在管内往复运动，线圈中
便会产生电流，这利用了电磁感应原理。

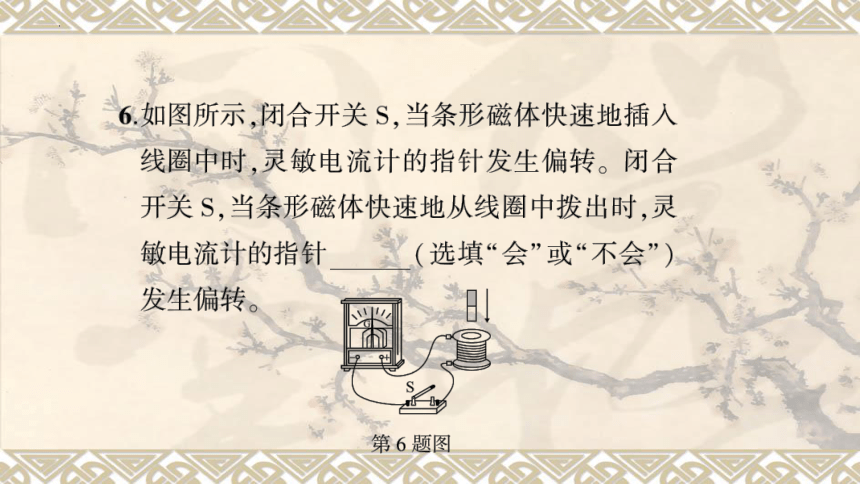

6.如图所示，闭合开关S,当条形磁体快速地插入
线圈中时，灵敏电流计的指针发生偏转。闭合
开关S,当条形磁体快速地从线圈中拨出时，灵
敏电流计的指针会（选填“会”或“不会”）
发生偏转。
11/
01
G
9
第6题图

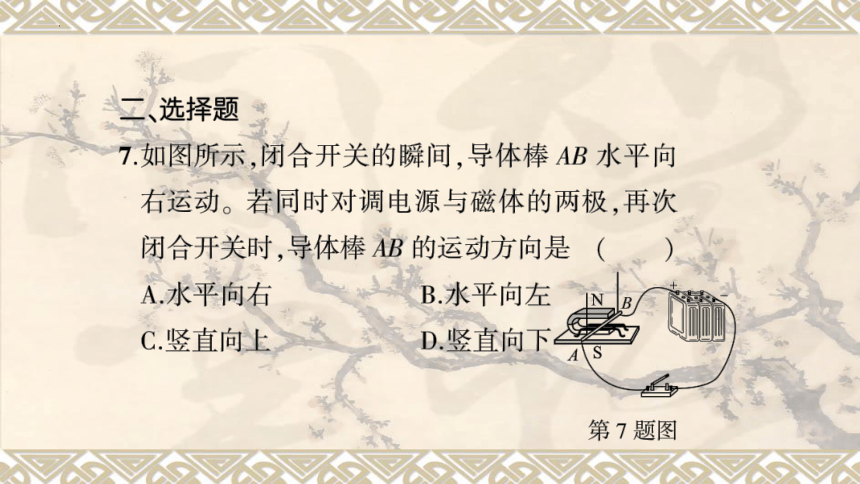

二、选择题
7.如图所示，闭合开关的瞬间，导体棒AB水平向
右运动。若同时对调电源与磁体的两极，再次
闭合开关时，导体棒AB的运动方向是(A)
A.水平向右
B.水平向左
C.竖直向上
D.竖直向下
磁感线
磁感线
磁感线
磁感线
A
B
C
D
9.(2022·临沂)我市今年投人运营的第二批“沂
蒙红”新能源公交车的动力装置是电动机。下
列能说明其工作原理的是
(B)
触接
电源
S
A
B
N
S
D
10.矩形铜线框在磁场中的位置如图甲所示，电流
I从O点流入线圈，从P点流出，流出的电流
为12，AB段受到的磁场力方向向上，则(D)》
磁感线
磁感线
甲
乙
第10题图
A.电流I,大于I,
B.CD段受到的磁场力方向向下
C.让线圈转180°到图乙位置，AB段受到的磁
场力方向向下
D.让线圈转180°到图乙位置，CD段受到的磁
场力方向向上
