第十七讲　电与磁　
第1课时　磁现象　磁场　电流的磁效应
一、填空题

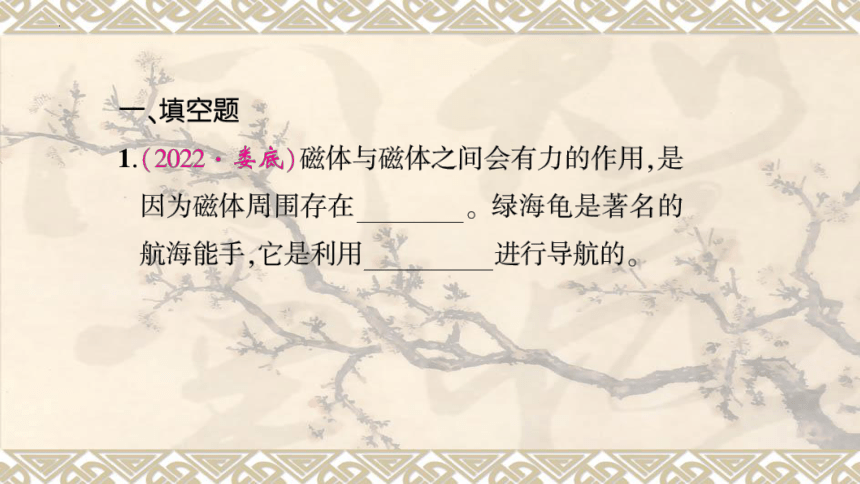

1.(2022·委底)磁体与磁体之间会有力的作用，是
因为磁体周围存在
磁场。兰
绿海龟是著名的
航海能手，它是利用
地磁场
进行导航的。

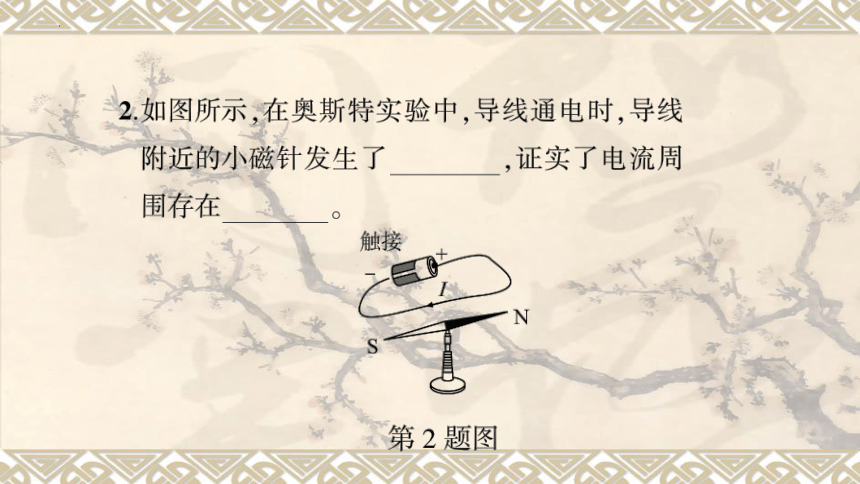

2.如图所示，在奥斯特实验中，导线通电时，导线
附近的小磁针发生了偏转，证实了电流周
围存在
磁场
触接
0￥
N
S
第2题图

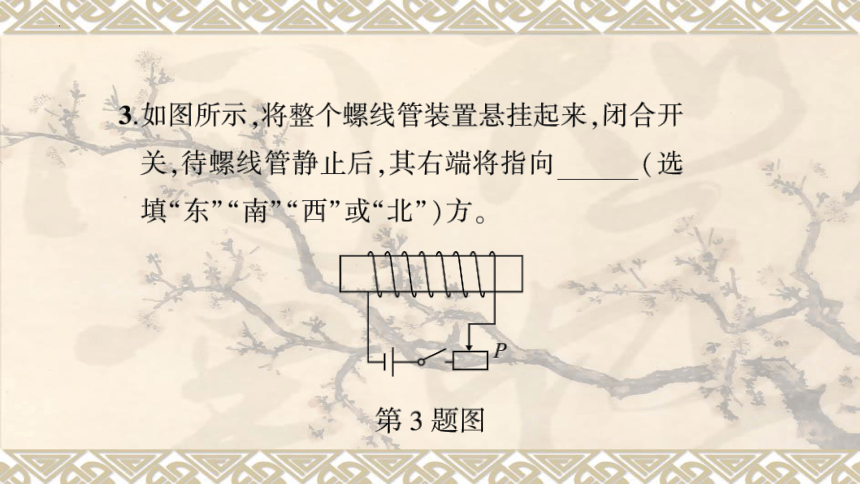

3.如图所示，将整个螺线管装置悬挂起来，闭合开
关，待螺线管静止后，其右端将指向南（选
填“东”“南”“西”或“北”)方。
第3题图

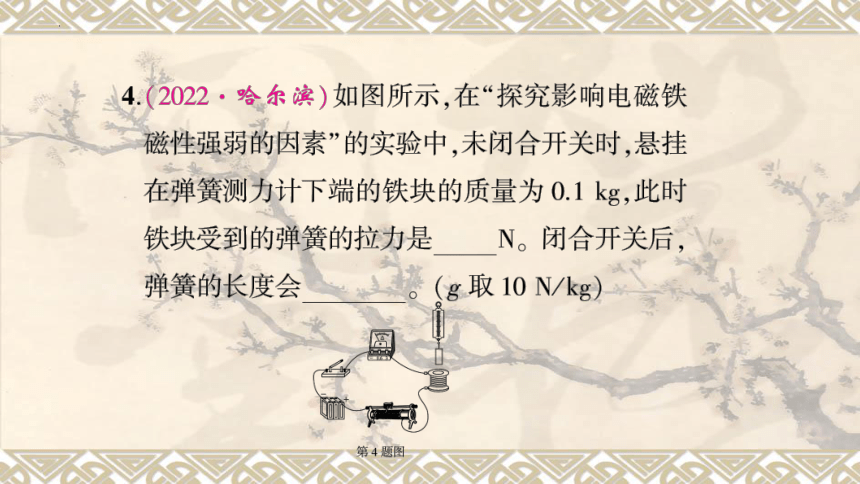

4.(2022·哈尔滨)如图所示，在“探究影响电磁铁
磁性强弱的因素”的实验中，未闭合开关时，悬挂
在弹簧测力计下端的铁块的质量为0.1kg,此时
铁块受到的弹簧的拉力是1N。闭合开关后，
弹簧的长度会变长
。(g取10N/kg)
ullaW
000
0.63
第4题图
5.如图所示，某同学将一个电磁铁和滑动变阻器
串联接入电路中，闭合开关S后，小磁针静止时
其左端为S极。当滑动变阻器的滑片P向
上移动时，电磁铁的磁性将
增强（选填“增
强”“减弱”或“不变”)。
P
S
第5题图

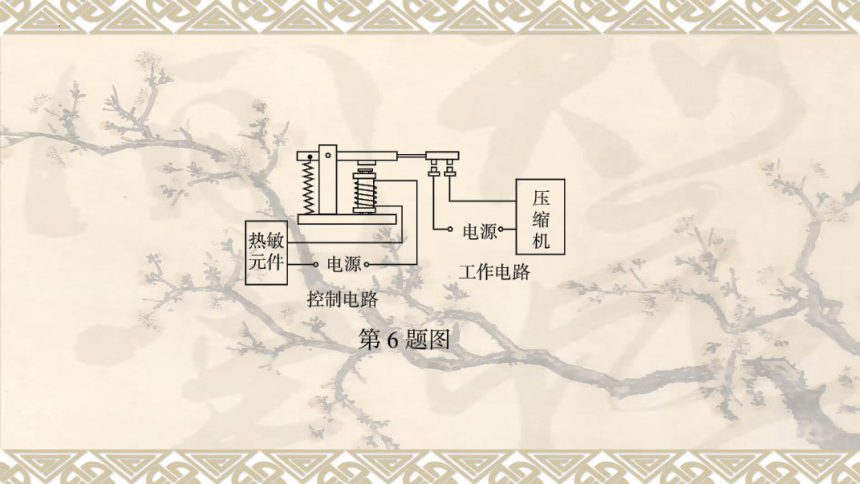

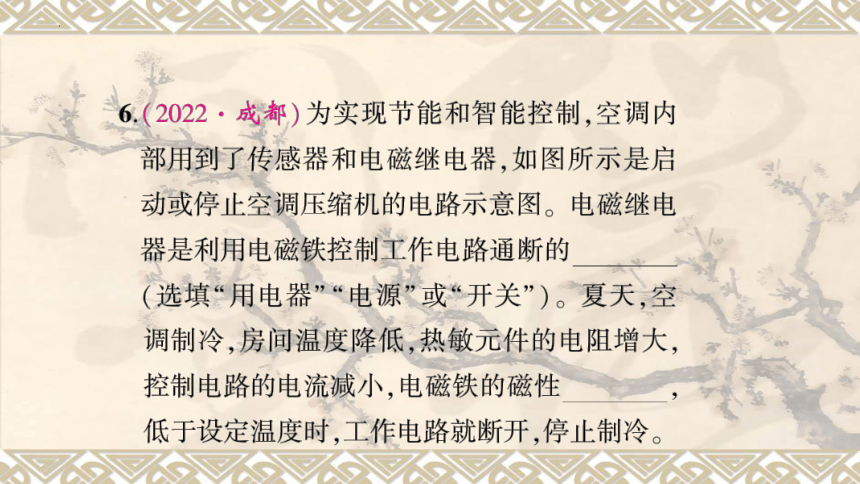

6.(2022·成都)为实现节能和智能控制，空调内
部用到了传感器和电磁继电器，如图所示是启
动或停止空调压缩机的电路示意图。电磁继电
器是利用电磁铁控制工作电路通断的
开关
(选填“用电器”“电源”或“开关”)。夏天，空
调制冷，房间温度降低，热敏元件的电阻增大，
控制电路的电流减小，电磁铁的磁性
减弱
低于设定温度时，工作电路就断开，停止制冷。
压
0
缩
热敏
电源。-
机
元件
电源。
工作电路
控制电路
第6题图
二、选择题

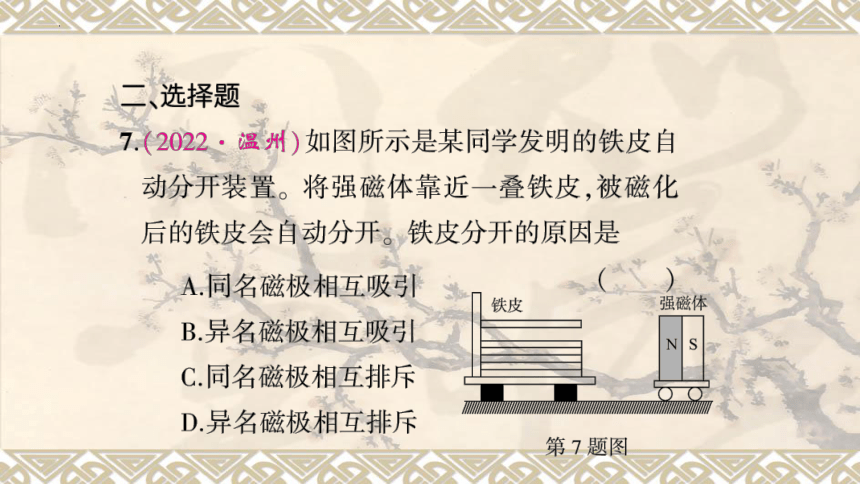

7.(2022·温州)如图所示是某同学发明的铁皮自
动分开装置。将强磁体靠近一叠铁皮，被磁化
后的铁皮会自动分开。铁皮分开的原因是
((
A.同名磁极相互吸
B.异名磁极相互吸引
C.同名磁极相互排斥
D.异名磁极相互排斥
铁皮
强磁体
NS
第7题图
8.α、b两个磁极间的磁感线分布如图所示。下列
说法正确的是
D
A.a端磁极是S极，b端磁极是N极
B.P点没有磁场
C.磁感线是真实存在的
D.Q点的磁场方向水平向右
a
b
P
第8题图
9.(2022·永州)在螺线管附近放一枚小磁针，静
止时小磁针的位置如图所示。闭合开关S,小
磁针发生旋转。关于通电螺线管的、极及小磁
针的旋转方向，下列说法正确的是
(D)
