第三讲　透镜及其应用　
第1课时　透镜及透镜作图
一、填空题

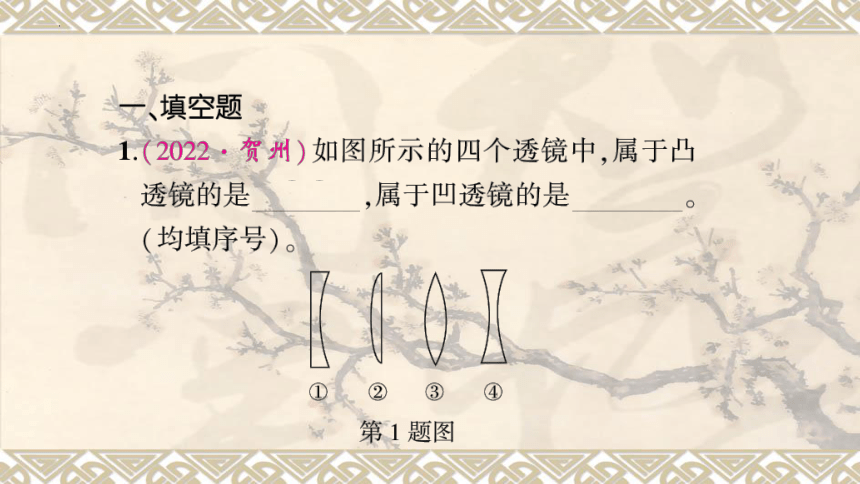

1.(2022·贺州)如图所示的四个透镜中，属于凸
透镜的是
②③，属于凹透镜的是
①④
(均填序号)。
2
3
4④
第1题图
2.(2022·武威)烈日下，汽车玻璃窗上的小水珠
应尽快擦干，这是由于小水珠相当于一个
凸透镜
(选填“凸透镜”或“凹透镜”)，对太
阳光有
会聚
(选填“会聚”或“发散”)作用，
可能使车内某处温度过高而导致火灾。
第3题图

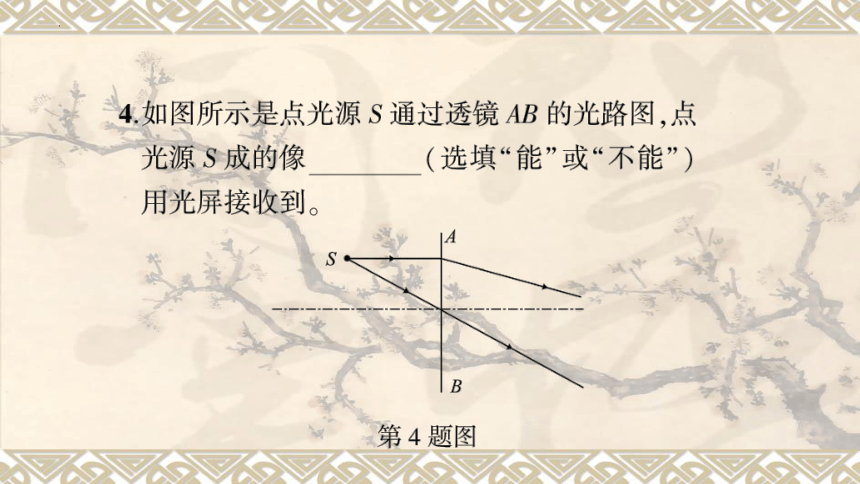

4.如图所示是点光源S通过透镜AB的光路图，点
光源S成的像
不能（选填“能”或“不能”）
用光屏接收到。
A
S
B
第4题图
二、作图题
5.(2022·黔东南)如图所示，请在图中分别画出
AB的入射光线和CO的折射光线。
第5题图
第6题图
B
●一
F
F
第5题图
S
F
δ
F
第6题图
7.(2022·常德)如图所示，光线经过平面镜反射
后水平射向竖直放置的凸透镜。请画出入射光
线和经过凸透镜后的折射光线。
第7题图
F
o
F
第7题图
8.如图所示，L表示凸透镜，MN为主光轴，O点为
光心，F点为焦点。从点光源S发出三条光线，
经凸透镜折射后相交于点S'。请在图中作出点
光源S的位置及这三条光线的人射光线。
S
M
S
第8题图
M-.--.F.-.-
F
-----N
第8题图
9.如图甲所示是凹透镜的三条特殊光线。实际上
凹透镜也可以成像，物体经凹透镜所成的像是
正立、缩小的虚像。如图乙所示，MN是主光轴，
A'B'是物体AB通过凹透镜所成的像。请你根
据凹透镜的三条特殊光线，在图乙中画出凹透
镜的位置并标出其中一个虚焦点的位置。
M--
B EB'
甲
乙
第9题图
A
A'
M-.
W
2F F
2F
B
B'
甲
乙
第9题图
