山东省日照市2020-2022三年中考物理真题分类汇编02电磁学
一、单选题

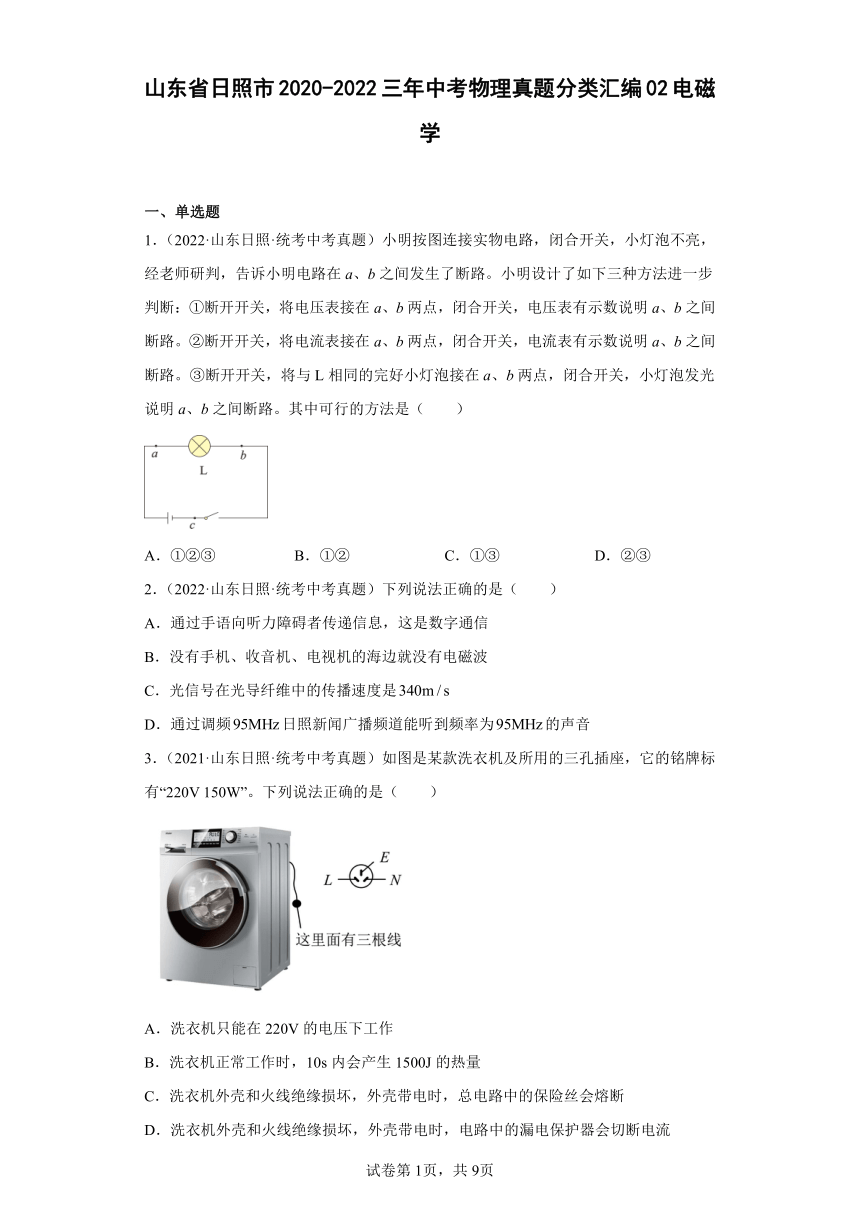

1．（2022·山东日照·统考中考真题）小明按图连接实物电路，闭合开关，小灯泡不亮，经老师研判，告诉小明电路在a、b之间发生了断路。小明设计了如下三种方法进一步判断：①断开开关，将电压表接在a、b两点，闭合开关，电压表有示数说明a、b之间断路。②断开开关，将电流表接在a、b两点，闭合开关，电流表有示数说明a、b之间断路。③断开开关，将与L相同的完好小灯泡接在a、b两点，闭合开关，小灯泡发光说明a、b之间断路。其中可行的方法是（　　）
A．①②③ B．①② C．①③ D．②③
2．（2022·山东日照·统考中考真题）下列说法正确的是（　　）
A．通过手语向听力障碍者传递信息，这是数字通信
B．没有手机、收音机、电视机的海边就没有电磁波
C．光信号在光导纤维中的传播速度是
D．通过调频日照新闻广播频道能听到频率为的声音
3．（2021·山东日照·统考中考真题）如图是某款洗衣机及所用的三孔插座，它的铭牌标有“220V 150W”。下列说法正确的是（　　）
A．洗衣机只能在220V的电压下工作
B．洗衣机正常工作时，10s内会产生1500J的热量
C．洗衣机外壳和火线绝缘损坏，外壳带电时，总电路中的保险丝会熔断
D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流

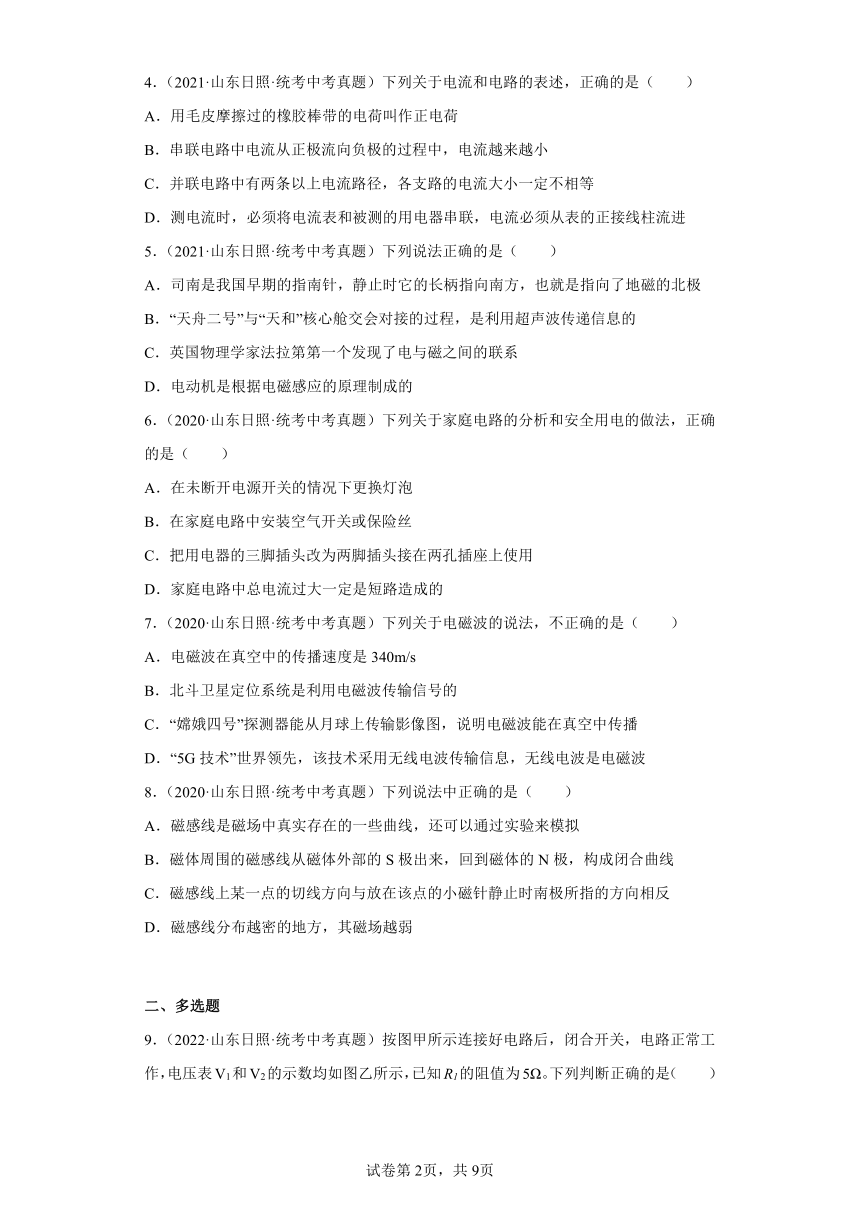

4．（2021·山东日照·统考中考真题）下列关于电流和电路的表述，正确的是（　　）
A．用毛皮摩擦过的橡胶棒带的电荷叫作正电荷
B．串联电路中电流从正极流向负极的过程中，电流越来越小
C．并联电路中有两条以上电流路径，各支路的电流大小一定不相等
D．测电流时，必须将电流表和被测的用电器串联，电流必须从表的正接线柱流进
5．（2021·山东日照·统考中考真题）下列说法正确的是（　　）
A．司南是我国早期的指南针，静止时它的长柄指向南方，也就是指向了地磁的北极
B．“天舟二号”与“天和”核心舱交会对接的过程，是利用超声波传递信息的
C．英国物理学家法拉第第一个发现了电与磁之间的联系
D．电动机是根据电磁感应的原理制成的
6．（2020·山东日照·统考中考真题）下列关于家庭电路的分析和安全用电的做法，正确的是（　　）
A．在未断开电源开关的情况下更换灯泡
B．在家庭电路中安装空气开关或保险丝
C．把用电器的三脚插头改为两脚插头接在两孔插座上使用
D．家庭电路中总电流过大一定是短路造成的
7．（2020·山东日照·统考中考真题）下列关于电磁波的说法，不正确的是（　　）
A．电磁波在真空中的传播速度是340m/s
B．北斗卫星定位系统是利用电磁波传输信号的
C．“嫦娥四号”探测器能从月球上传输影像图，说明电磁波能在真空中传播
D．“5G技术”世界领先，该技术采用无线电波传输信息，无线电波是电磁波
8．（2020·山东日照·统考中考真题）下列说法中正确的是（　　）
A．磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟
B．磁体周围的磁感线从磁体外部的S极出来，回到磁体的N极，构成闭合曲线
C．磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反
D．磁感线分布越密的地方，其磁场越弱
二、多选题
9．（2022·山东日照·统考中考真题）按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。下列判断正确的是（　　）
A．电源电压为6V
B．R2的阻值为20Ω
C．将图甲电路改接成图丙电路，R2两端的电压为5V
D．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶4
10．（2021·山东日照·统考中考真题）如图所示，将两个定值电阻R1、R2按甲、乙两种方式接在电源电压均为U的两个电路中。开关闭合时甲、乙两个电路中流经R1的电流分别为0.2A和0.3A。下列判断正确的有（　　）
A．R1、R2的电阻之比为2∶1 B．甲、乙两电路中的总功率之比为4：81
C．R2在甲、乙两电路中的电压之比为1∶3 D．甲、乙两电路中R1的电功率之比为4：9
11．（2020·山东日照·统考中考真题）小明用如图所示的电路探究甲、乙两个小灯泡的亮度。闭合开关S后，甲、乙两灯均正常发光，但甲灯比乙灯亮。假设灯丝的电阻不随温度发生变化，下列说法正确的是（　　）
A．两灯均正常发光时，通过甲、乙两灯的电流相等
B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻
C．将两灯串联在该电源上，电路消耗的总功率比原电路消耗的总功率小
D．将两灯串联在该电源上，则甲灯两端的电压比乙灯的大
三、填空题

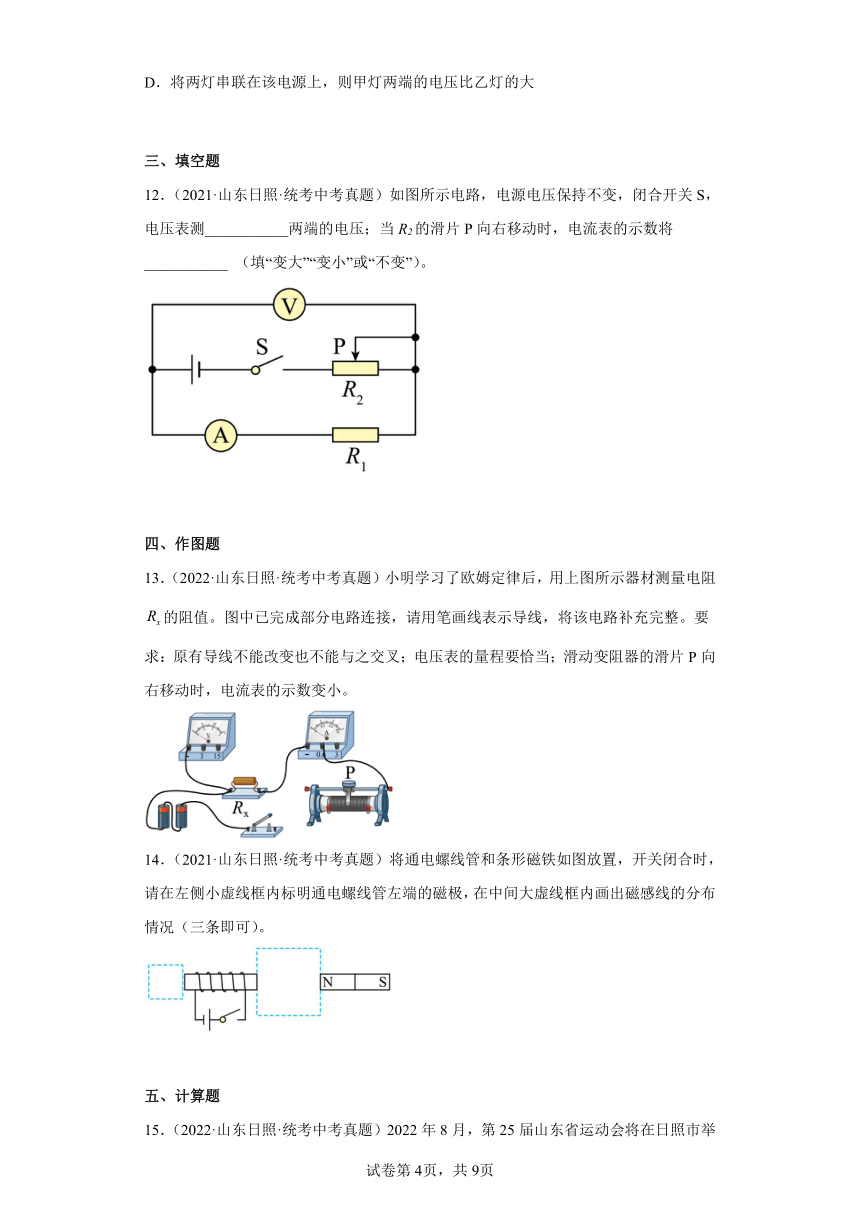

12．（2021·山东日照·统考中考真题）如图所示电路，电源电压保持不变，闭合开关S，电压表测___________两端的电压；当R2的滑片P向右移动时，电流表的示数将___________ （填“变大”“变小”或“不变”）。
四、作图题
13．（2022·山东日照·统考中考真题）小明学习了欧姆定律后，用上图所示器材测量电阻的阻值。图中已完成部分电路连接，请用笔画线表示导线，将该电路补充完整。要求：原有导线不能改变也不能与之交叉；电压表的量程要恰当；滑动变阻器的滑片P向右移动时，电流表的示数变小。
14．（2021·山东日照·统考中考真题）将通电螺线管和条形磁铁如图放置，开关闭合时，请在左侧小虚线框内标明通电螺线管左端的磁极，在中间大虚线框内画出磁感线的分布情况（三条即可）。
五、计算题

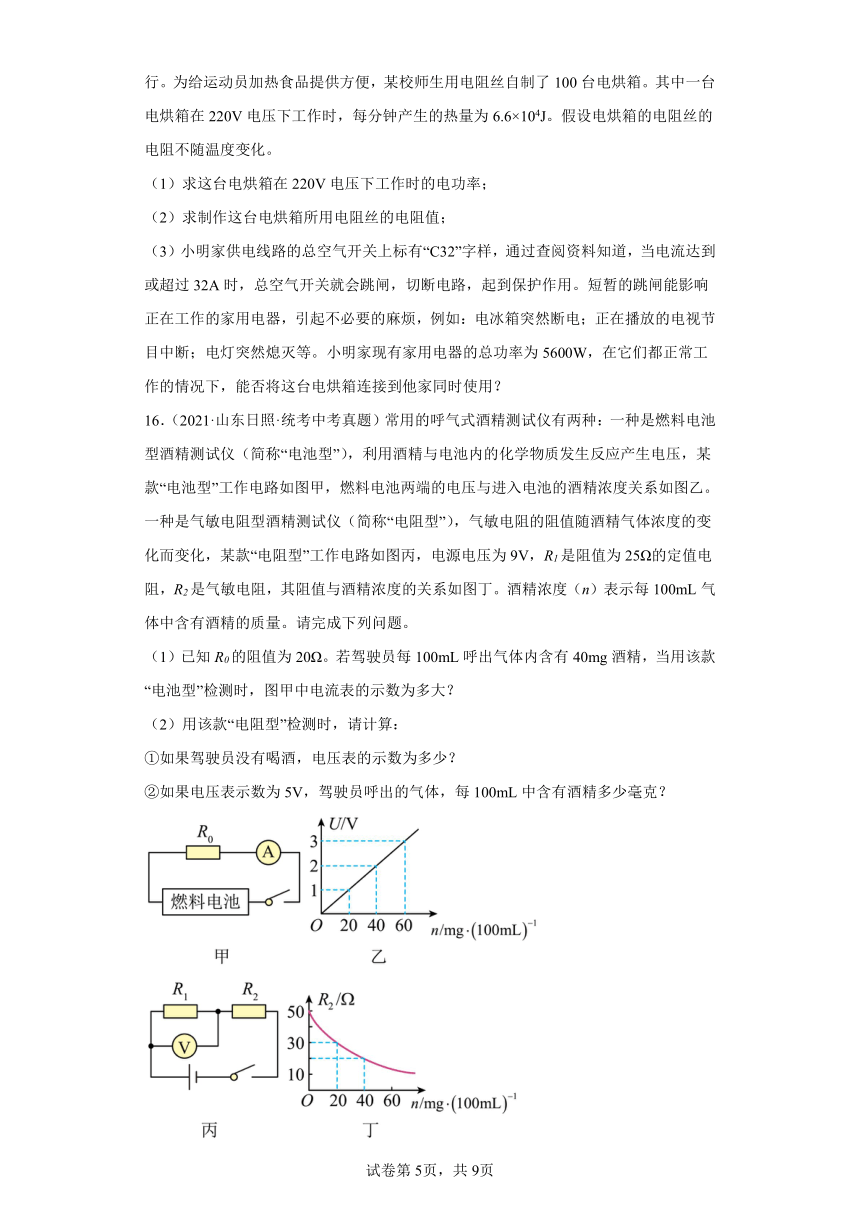

15．（2022·山东日照·统考中考真题）2022年8月，第25届山东省运动会将在日照市举行。为给运动员加热食品提供方便，某校师生用电阻丝自制了100台电烘箱。其中一台电烘箱在220V电压下工作时，每分钟产生的热量为6.6×104J。假设电烘箱的电阻丝的电阻不随温度变化。
（1）求这台电烘箱在220V电压下工作时的电功率；
（2）求制作这台电烘箱所用电阻丝的电阻值；
（3）小明家供电线路的总空气开关上标有“C32”字样，通过查阅资料知道，当电流达到或超过32A时，总空气开关就会跳闸，切断电路，起到保护作用。短暂的跳闸能影响正在工作的家用电器，引起不必要的麻烦，例如：电冰箱突然断电；正在播放的电视节目中断；电灯突然熄灭等。小明家现有家用电器的总功率为5600W，在它们都正常工作的情况下，能否将这台电烘箱连接到他家同时使用？
16．（2021·山东日照·统考中考真题）常用的呼气式酒精测试仪有两种：一种是燃料电池型酒精测试仪（简称“电池型”），利用酒精与电池内的化学物质发生反应产生电压，某款“电池型”工作电路如图甲，燃料电池两端的电压与进入电池的酒精浓度关系如图乙。一种是气敏电阻型酒精测试仪（简称“电阻型”），气敏电阻的阻值随酒精气体浓度的变化而变化，某款“电阻型”工作电路如图丙，电源电压为9V，R1是阻值为25Ω的定值电阻，R2是气敏电阻，其阻值与酒精浓度的关系如图丁。酒精浓度（n）表示每100mL气体中含有酒精的质量。请完成下列问题。
（1）已知R0的阻值为20Ω。若驾驶员每100mL呼出气体内含有40mg酒精，当用该款“电池型”检测时，图甲中电流表的示数为多大？
（2）用该款“电阻型”检测时，请计算：
①如果驾驶员没有喝酒，电压表的示数为多少？
②如果电压表示数为5V，驾驶员呼出的气体，每100mL中含有酒精多少毫克？
17．（2020·山东日照·统考中考真题）在如图甲所示的电路中，小灯泡L的电流随两端电压的变化关系如图乙所示，当开关S、S1闭合，S2断开时，电压表的示数为6.0V；当开关S、S2闭合，S1断开时，电流表的示数为1.0A；当开关S闭合，S1、S2断开时，电压表的示数为3.0V。已知电源电压恒定不变，R1、R2为定值电阻。求：
(1)当开关S、S1闭合，S2断开时，5min内小灯泡L消耗的电能；
(2)当开关S闭合，S1、S2断开时，电阻R2的电功率；
(3)当开关S、S1、S2都闭合时，电流表的示数。
六、实验题
18．（2022·山东日照·统考中考真题）某校九年级一班物理兴趣小组的同学，学习了磁现象的知识后，深受物理学家奥斯特和法拉第科学探索精神的影响，怀着极大的兴趣对下列实验进行了探究。
（1）如图甲，将小磁针放在南北方向的直导线正下方，小磁针静止，N极指向北。如图乙触接电源，小磁针的N极向纸外偏转。断开连接后，小磁针恢复到图甲位置。如图丙，将电源正负极对调，再次触接电源，小磁针的N极向纸内偏转。则：
①通电导线周围存在磁场，且磁场的方向与___________有关；
②断开电源后，小磁针恢复到图甲状态，这是因为小磁针受到了___________的作用；
③如图丁所示，高速电子束飞过小磁针上方时，小磁针将发生如图___________所示方向的偏转，原因是___________。
（2）利用图戊所示的装置，让闭合电路中的一部分导体AB在磁场中运动，观察电流表指针的偏转情况，记录在下表中。已知当电流从电流表的左侧接线柱流入时，指针向左偏转；从右侧接线柱流入时，指针向右偏转。
实验次数 导体棒移动情况 电流表指针偏转情况
1 竖直向上 不偏转
2 竖直向下 不偏转
3 水平向左 向右偏转
4 水平向右 向左偏转
根据表中记录的实验信息，完成下列问题：
④由第1、2两次实验可知，导体棒AB平行于磁感线运动，闭合回路中___________（填“会”或“不会”）产生感应电流；
⑤由第3、4两次实验可知，导体棒AB中感应电流的方向与___________的方向有关。如果固定导体棒AB，水平向右移动磁铁，电流表的指针向___________偏转；
⑥本实验的设计不完整，不能探究感应电流的方向与磁场方向的关系。为了使探究过程更加完整，应___________；
⑦小明将电流表换成完好的小灯泡，再做第3、4两次实验时小灯泡不亮，最可能的原因是___________；
⑧发电机的原理与本实验的原理一样，己图为发电机的示意图，图中时刻线框水平，箭头为线框旋转的方向，此时ab边中的电流方向___________（填“由a到b”或“由b到a”）
19．（2021·山东日照·统考中考真题）某物理学习小组进行“探究电流相同时通电导体产生热量的多少跟电阻的关系”时，可供选用的器材有：6V电源，5Ω的发热电阻两只，10Ω的发热电阻两只，量程适合的温度计两只，规格相同的烧瓶两只，水，酒精，煤油，开关，导线若干。
（1）他们设计了图甲和图乙所示的两个方案，本实验应该选用图___________所示方案。
（2）所选方案中两发热电阻的阻值应________ ，两个烧瓶内的液体应为质量_________的_______种类的液体。（均填“相同”或“不同”）
（3）已知比热容的大小为c水>c酒精>c煤油，为了缩短实验时间，应选用的液体是_______。完成上述实验后，实验小组利用以上器材，又添加了天平、烧杯、停表等器材，设计了“测定酒精的比热容”的实验。已知在本次实验条件下，水的沸点为100℃，酒精的沸点为78℃，忽略热量散失。
（4）实验小组认为图甲和图乙所示两个方案均可行，为了让两种液体相同时间内吸收的热量相同，不论选择哪种方案，两发热电阻的阻值应___________ （填“相同”或“不同”）。
（5）方案选定后，实验过程如下：
①将天平放在水平实验台上，把游码拨到标尺左端的零刻度线处，观察到指针偏向分度盘的左侧，向右调节___________，直至天平平衡。用烧杯和天平测量出质量相等的水和酒精，分别装入两个烧瓶里。
②记下两种液体的初始温度，接通电路，加热一段时间后，记下液体的末态温度。该实验过程中应保证酒精的温度低于___________。
③根据表中数据可得酒精的比热容为___________J/（kg·℃）。
液体 加热时间/s 质量/g 初始温度/℃ 末态温度/℃ 比热容/J/（kg·℃）
水 420 60 20 32 4.2×103
酒精 420 60 20 41
（6）结合表中数据进一步分析，可知实验过程中选择的是图___________所示方案。
20．（2020·山东日照·统考中考真题）丽丽为了较精确地测出待测电阻Rx的阻值，根据老师提供的下列实验器材，设计了如图甲所示的实物连接电路，老师提供的实验器材：
A．待测定值电阻Rx：阻值在45~50Ω之间；
B．定值电阻R0：阻值30Ω；
C．电压表V：测量范围0~3V；
D．滑动变阻器：规格为“20Ω 2A”；
E．滑动变阻器：规格为“100Ω 1.5A”；
F．电源：电源电压恒为4.5V；
G．开关及导线若干。
(1)丽丽实验的主要操作步骤和记录的数据如下：
①断开开关S2、闭合开关S1，由_____（填“A至B”或“B至A”）移动滑动变阻器的滑片P至某一位置，电压表的示数如图乙所示。读出电压表的示数为_____V。
②保持滑动变阻器的滑片P的位置不变，断开开关S1、闭合开关S2，读出电压表的示数为1.5V。则在丽丽设计的电路中，滑动变阻器应选_____（填序号）。
(2)根据丽丽测量的数据可以得到待测电阻的阻值Rx＝_____Ω。
参考答案：
1．C
【详解】①断开开关，将电压表接在a、b两点，闭合开关，电压表有示数，说明有电流经过电池、电压表、开关回到负极，说明ab间断路，若ab间发生短路，则电压表无示数，故①可行；
②断开开关，将电流表接在a、b两点，闭合开关，电流表有示数，但此时发生电源短路，造成危险，故②不可行；
③断开开关，将与L相同的完好小灯泡接在a、b两点，闭合开关，小灯泡发光，说明加入的电灯泡所在的电路是通路，a、b存在问题，若ab间短路，则加入的灯泡被短路，不发光，若ab间断路，则加入的灯泡发光，符合题意，故③可行；
故综上所述，①③可行，C符合题意；ABD不符合题意。
故选C。
2．A
【详解】A．用点“．”和画“—”的组合代表各种数字，一定的数字组合代表一个汉字，于是，一系列点和画组成的信号就可以代表一个完整的句子。像这样用不同符号的不同组合表示的信号叫做数学信号，使用数学信号的通信方式叫做数字通信。通过手语向听力障碍者传递信息，这是数字通信，故A正确；
B．变化的电场和变化的磁场构成一个不可分离的场，这就是电磁场，而变化的电磁场在空间的传播形成电磁波，手机、收音机、电视机、微波炉等动能发出电磁波，故B错误；
C．光在真空中的传播速度约为3×108m/s，光信号在光导纤维中的传播速度是 3×108m/s，故C错误；
D．用调频 95MHz 日照新闻广播频道广播时，接收的是无线电波的频率，不是听到频率为 95MHz 的声音，故D错误。
故选A。
3．D
【详解】A．洗衣机的额定电压为220V，洗衣机最大的工作电压为220V，故A错误；
B．洗衣机正常工作时，10s内消耗的电能为
洗衣机工作时，电能转化为内能和机械能，因此洗衣机10s内产生的热量小于1500J，故B错误；
C．洗衣机外壳和火线绝缘损坏，外壳带电时，容易发生触电事故，电路中的保险丝不会熔断，故C错误；
D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流，起到保护作用，故D正确。
故选D。
4．D
【详解】A．用毛皮摩擦过的橡胶棒带的电荷叫作负电荷，用丝绸摩擦过的玻璃棒带的电荷是正电荷，故A错误；
B．串联电路中电流处处相等，串联电路中电流从正极流向负极的过程中，电流打下不变，故B错误；
C．并联电路中有两条以上电流路径，各支路两端电压相同，当各支路电阻相同时，各支路的电流相等，故C错误；
D．电流表使用时，要与被测电路串联，测电流时，必须将电流表和被测的用电器串联，电流必须从表的正接线柱流进，负接线柱流出，故D正确。
故选D。
5．A
【详解】A．地球是个巨大的磁体，地磁场的北极在地理南极附近，司南是我国早期的指南针，静止时它的长柄指向了地理南极，也就是地磁北极，故A正确；
B．“天舟二号”与“天和”核心舱交会对接的过程，是利用电磁波传递信息的，故B错误；
C．奥斯特第一个发现了电与磁之间的联系，故C错误。
D．电动机是根据通电线圈在磁场中受力的作用的原理制成的，故D错误。
故选A。
6．B
【详解】A．更换灯泡时容易碰到金属部分，容易发生触电事故，所以更换灯泡时，应先断开开关，故A错误；
B．在家庭电路中安装保险丝或空气开关，当电路中有过大电流通过或漏电时，保险丝或空气开关自动切断电路，从而起到保护电路的作用，故B正确；
C．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故C错误；
D．家庭电路中总电流过大通常由短路或负载功率过大造成的，故D错误。
故选B。
7．A
【详解】A．电磁波在真空中的传播速度是3×108m/s，故A错误，符合题意；
B．电磁波可以传递信息，北斗卫星定位系统是利用电磁波传输信号的，故B正确，不符合题意；
C．航天器、卫星等都是用电磁波与地面进行通信的，月球周围是真空，探测器能从月球上发回月背的影像图，说明电磁波能在真空中传播，故C正确，不符合题意；
D．5G技术采用无线电波传输信息，无线电波属于电磁波，故D正确，不符合题意。
故选A。
8．C
【详解】磁感线是为了描述磁场引入的假想曲线，不是真实存在的曲线，可通过实验模拟磁感线，A错误；
在磁体外部，磁感线从N极到S极，磁体内部，从S极到N极，构成闭合曲线，B错误；
磁感线方向可由小磁针静止时北极所指方向来确定，即小磁针静止时北极所指方向为该处磁感线的方向，磁感线上某点磁场的方向为改点磁感线的切线方向，C正确；
磁感线越密的地方磁场越强，D错误．
故选C．
9．BC
【详解】A．由甲图可知，R1、R2串联，电压表V1测R1两端的电压，V2表测电源电压。由于电压表V1和V2的示数均如图乙所示，所以V1表接的是小量程，分度值为0.1V，示数为1V，即电阻R1两端的电压为1V；V2表接的是大量程，分度值为0.5V，示数为5V，由于V2表测电源电压，所以电源电压为5V，故A错误；
B．由A分析可知，R1两端的电压为1V，R1的阻值为5Ω，所以电路中电流为
根据并联电路电压特点可知，电阻R2两端的电压为
U2=U-U1=5V-1V=4V
所以电阻R2的阻值为
故B正确；
C．将甲图改为丙图，丙图中，R1、R2并联，电源电压不变，根据并联电路电压特点可知，R2两端的电压等于电源电压，为5V，故C正确；
D．丙图在，根据并联电压特点可得，I1R1=I2R2，带入数值并变形得
所以，经过R1和R2的电流之比为4∶1，故D错误。
故选BC。
10．ACD
【详解】甲图中，两电阻串联，乙图中，两电阻并联。
A．甲电路中，电路的总电阻为
甲电路的电流为
乙电路中，R1的电流为
因此
所以
故A正确；
B．由
得，甲乙两电路的功率之比为
故B错误；
C．由串联电路特点得，R2在甲电路中的电压为
由并联电路特点得，R2在乙电路中的电压为U，因此R2在甲、乙两电路中的电压之比为
故C 正确；
D．电路中R1的电功率为
乙电路中电路中R1的电功率为
所以甲乙电路中R1的电功率比为
故D正确。
故选ACD。
11．BC
【详解】闭合开关S后，甲、乙两灯并联，两端电压相同均为电源电压：
A．两灯均正常发光时，根据及甲灯比乙灯亮可知，通过甲的电流更大，故A错误；
B．两灯均正常发光时，根据可知，甲灯的电阻小于乙灯的电阻，故B正确；
C．将两灯串联在该电源上时，串联总电阻大于并联时的总电阻，根据可知，电压同为电源电压，电路消耗的总功率将更小，故C正确；
D．由于甲灯的电阻更小，根据串联分压特点，将两灯串联在该电源上时，甲灯两端的电压比乙灯的小，故D错误。
故选BC。
12． R1 变小
【详解】[1]电路图中R1和R2串联，电压表并联在R1的两端，开关S闭合后，电压表测量R1两端的电压。
[2]当滑动变阻器R2的滑片P向右移动时，滑动变阻器接入电路的阻值变大，串联电路中的总电阻变大，电源电压不变，由欧姆定律可知，电路中的电流减小，即电流表的示数变小。
13．
【详解】利用伏安法测量电阻，电压表并联在待测电阻两端，由于电源为2节干电池，电源电压为3V，电压表选择小量程即可，正接线柱接入，负接线柱接出，而滑动变阻器一上一下串联接入电路，要求滑动变阻器的滑片P向右移动时，电流表的示数变小，说明滑动变阻器的滑片P向右移动时，接入的阻值变大，总电阻变大，电流表的示数变小，故接入的是左下方接线柱，如图所示：
14．
【详解】由图可得，通电螺线管表面的电流方向为下往上，根据右手螺旋定则得，通电螺线管左端的磁极N极，右端为S极端，磁场外部磁感线方向为N极流向S极，如下图所示：
15．（1）1100W；（2）44Ω；（3）能
【详解】解：（1）电烘箱每分钟产生的热量为6.6×104J，即电流每分钟做的功为
W=Q=6.6×104J
做功时间
t=1min=60s
这台电烘箱在220V电压下工作时的电功率为
（2）根据可得，这台电烘箱所用电阻丝的电阻值为
（3）小明家用电器允许消耗的最大电功率为
P大=UI大=220V×32A=7040W
小明家现有家用电器的总功率为5600W，还能连接用电器的功率为
P加=P大-P0=7040W-5600W=1440W>1100W
由于1440W>1100W，所以这台电烘箱可以连接到他家同时使用。
答：（1）这台电烘箱在220V电压下工作时的电功率为1100W；
（2）制作这台电烘箱所用电阻丝的电阻值为44Ω；
（3）这台电烘箱可以连接到他家同时使用。
16．（1）0.1A；（2）3V，40mg
【详解】解：（1）“电池型”检测时，由题知每100mL呼出气体中含有40mg酒精时，由乙图可知，此时燃料电池的电压为U燃
由题可知R0=20Ω，根据欧姆定律得
（2）①如果驾驶员没有喝酒，由丁图可知当n为0时，R2=50Ω。此时电路为关于R1、R2的串联电路，此时电路中的电流为
电压表的示数为
U示=IR1=0.12A×25Ω=3V
②由图丙可知电压表测量R1两端的电压，即U1=5V，分析电路可知R1与R2串联，根据串联电路电压特点得
由欧姆定律得
根据串联电路各处电流相等
由欧姆定律得
当R2=20Ω时，由丁图可知每100mL呼出气体中含有的酒精为40mg。
答：（1）已知R0的阻值为20Ω。若驾驶员每100mL呼出气体内含有40mg酒精，当用该款“电池型”检测时，图甲中电流表的示数为0.1A；
（2）①如果驾驶员没有喝酒，电压表的示数为3V，②如果电压表示数为5V，驾驶员呼出的气体，每100mL中含有酒精40毫克。
17．(1)504J；(2)0.36W；(3)1.95A
【详解】(1)当开关S、S1闭合，S2断开时，从甲图可以看到，只有灯泡L接入电路，电压表的示数为6.0V，即灯泡L两端电压、电源电压是6.0V，从乙图可以看到，这时流过灯泡的电流是0.28A，那么5min内小灯泡L消耗的电能
5min内小灯泡L消耗的电能是504J。
(2)当开关S、S2闭合，S1断开时，只有定值电阻R1接入电路，电源电压是6.0V，电流表的示数为1.0A，根据可知
当开关S闭合，S1、S2断开时，电阻R1、R2、小灯泡L串联接在电路中，电压表的示数为3.0V，即小灯泡L两端电压是3.0V，从图乙可看到，电流是0.2A，这时灯泡的电阻
串联电路的总电阻
R2的电阻大小
这时电阻R2的电功率
电阻R2的电功率是0.36W。
(3)当开关S、S1、S2都闭合时，从甲图可以看到，电阻R1、R2、小灯泡L并联接在电路中，电流表测的是干路电流，大小
电流表的示数约是。
答：(1)当开关S、S1闭合，S2断开时，5min内小灯泡L消耗的电能是504J；(2)当开关S闭合，S1、S2断开时，电阻R2的电功率是0.36W；(3)当开关S、S1、S2都闭合时，电流表的示数约是1.95A。
18． 导线中的电流方向 地磁场 乙 物理学规定正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流方向相反。 不会 导体做切割磁感线运动 右 保持导体棒切割磁感线运动的方向不变，对调磁体的N、S极，记录电流表的偏转情况 导体棒运动速度太慢，产生的感应电流太小 由a到b
【详解】（1）①[1]由图甲、乙可知，导线中通过电流时，小磁针发生偏转，说明通电导线周围存在磁场，能使小磁针发生偏转，由图乙、丙可知，导线中的电流方向不同时，小磁针的偏转方向不同，说明导线中的电流方向不同时产生的磁场方向不同，即电流产生的磁场的方向与导线中的电流方向有关。
②[2]断开电源后，通电导线的磁场消失，小磁针在地磁场的作用下恢复到图甲状态。
③[3][4]如图丁所示，高速电子束飞过小磁针上方时，电流方向与电子运动的方向相反，电流方向与图乙相同，小磁针将发生如图乙所示方向的偏转，原因是：物理学规定正电荷定向移动的方向为电流，负电荷定向移动的方向与电流方向相反。
（2）④[5]由第1、2两次实验可知，导体棒AB平行于磁感线运动，不切割磁感线，电流表指针不发生偏转，闭合回路中不会产生感应电流。
⑤[6]由第3、4两次实验可知，导体棒AB运动的方向相反，导体棒AB中感应电流的方向也相反，因此感应电流的方向与导体做切割磁感线运动的方向有关。
[7]如果固定导体棒AB，水平向右移动磁铁，相当于磁体不动，导体棒向左运动，与第3次实验情况相同，根据表中记录的实验信息可知，电流表的指针向右偏转。
⑥[8]本实验的设计不完整，只探究了感应电流的方向与导体棒AB运动方向的关系，为了使探究过程更加完整，还需探究感应电流的方向与磁场方向的关系，根据控制变量的要求，应保持导体棒切割磁感线运动的方向不变，对调N、S极，记录电流表的偏转情况，从而得出结论。
⑦[9]小明将电流表换成完好的小灯泡，再做第3、4两次实验时小灯泡不亮，最可能的原因是导体棒运动速度太慢，产生的感应电流太小，不足以使小灯泡发光。
⑧[10]发电机的原理与本实验的原理一样，己图为发电机的示意图，图中时刻线框水平，箭头为线框旋转的方向；将发电机旋转，N极在上，与实验原理图一样，此时相当于ab向左运动，电流表指针向右偏转，即电流从右侧流入，b端相当于电源正极，此时ab边中的电流方向由a到b。
19． 甲 不同 相同 相同 煤油 相同 右 78℃ 2.4×103 乙
【详解】（1）[1]电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关，研究与其中一个因素的关系时，要控制另外两个因素不变。 探究电流相同时通电导体产生热量的多少跟电阻的关系时，要控制通电时间相同，只改变电阻的大小，根据串联电路各处的电流都相等（甲乙方案中通电时间都相等），本实验应该选用图甲所示方案。
（2）[2]根据[1]可知，所选方案中两发热电阻的阻值应不同。
[3][4]实验中电流产生的热量不易直接测量，可给质量相等的同种液体（比热容相同）加热，根据
通过温度计示数变化的多少反映产生热量的多少，采用了转换法。故两个烧瓶内的液体应为质量相同的相同种类的液体。
（3）[5]已知比热容的大小为c水>c酒精>c煤油，根据，质量相同的液体升高相同的温度，比热容越小，吸热越少，故为了缩短实验时间，应选用的液体是煤油。
（4）[6]实验小组认为图甲和图乙所示两个方案均可行，为了让两种液体相同时间内吸收的热量相同，根据Q=I2Rt，对甲图而言，两发热电阻要相同；对乙图而言，两电阻并联，由并联电路各支路电压相等，根据
可知，两发热电阻的阻值也应相同，即无论选择哪种方案，两发热电阻的阻值应相同。
（5）①[7]将天平放在水平实验台上，把游码拨到标尺左端的零刻度线处，根据指针偏转的方向，平衡螺母调节的原则是：左偏右调，右偏左调。故观察到指针偏向分度盘的左侧，即向右调节平衡螺母，直至天平平衡。
②[8]因酒精的沸点为78℃，故该实验过程中应保证酒精的温度低于78℃。
③[9]电阻丝相同，相同时间放出的热量相同，因忽略热量散失，水吸收的热量等于酒精吸收的热量，根据有
即
故酒精的比热容为
（6）结合表中数据，实验过程中，电阻丝放出的热量为
若用甲方案，用两个5Ω的发热电阻，根据串联电阻的规律及欧姆定律，电路的电流为
根据焦耳定律Q=I2Rt，产生的热量为
Q1=I12Rt=(0.6A)2×5Ω×420s=756J
若选用两个10Ω的发热电阻，同理，电路的电流为0.3A，产生的热量为
Q2=I22Rt=(0.3A)2×10Ω×420s=378J
两种情况下电阻丝产生的热量都不等于3024J，故可知实验过程中选择的不是图甲所示的方案，只能是图乙所示方案（根据可知，实验中选用的两个5Ω的发热电阻）。
20． B至A 2 E 48
【详解】(1)①[1]电源由3节干电池组成，电源电压
U=3×1.5V=4.5V
由图可知，电压表的量程是0-3V，电压表的示数是2V，断开开关S2、闭合开关S1，Rx和变阻器串联，电压表测量Rx两端的电压，由B至A移动滑动变阻器的滑片P至某一位置，使电压表的示数为2V。
②[2]保持滑动变阻器的滑片P的位置不变，断开开关S1、闭合开关S2，R0和变阻器串联，电压表测量R0两端的电压，电压表的示数为1.5V，定值电阻R0的阻值是30Ω，由串联分压可知
R滑=60Ω
滑动变阻器选择规格为“100Ω 1.5A”。
(2)[3]断开开关S2、闭合开关S1，通过电路的电流
I=
待测电阻的阻值
Rx＝=48Ω
