欢迎进入多媒体课堂
5.3、 凸透镜成像的规律

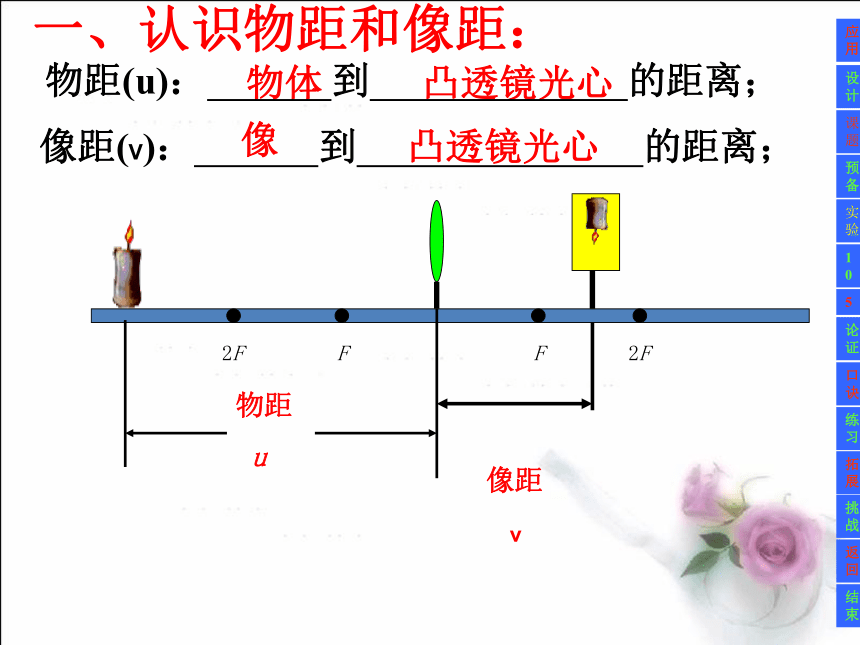

一、认识物距和像距：
物体
凸透镜光心
物距(u)： 到 的距离；
凸透镜光心
像
像距(V)： 到 的距离；
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用
F
F
2F
2F
物距
u
像距
v

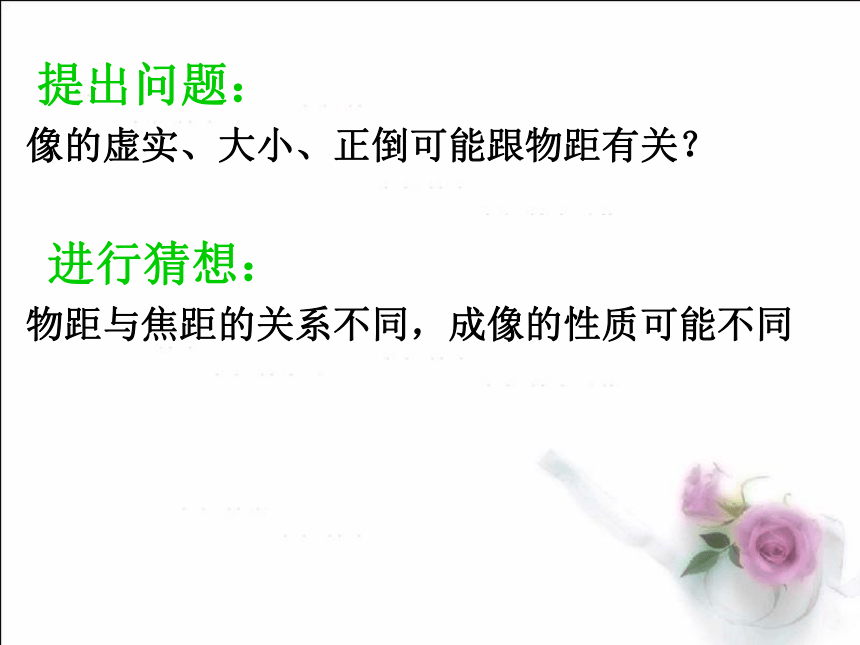

提出问题：
像的虚实、大小、正倒可能跟物距有关？
进行猜想：
物距与焦距的关系不同，成像的性质可能不同
烛焰
凸透镜
光屏
光具座

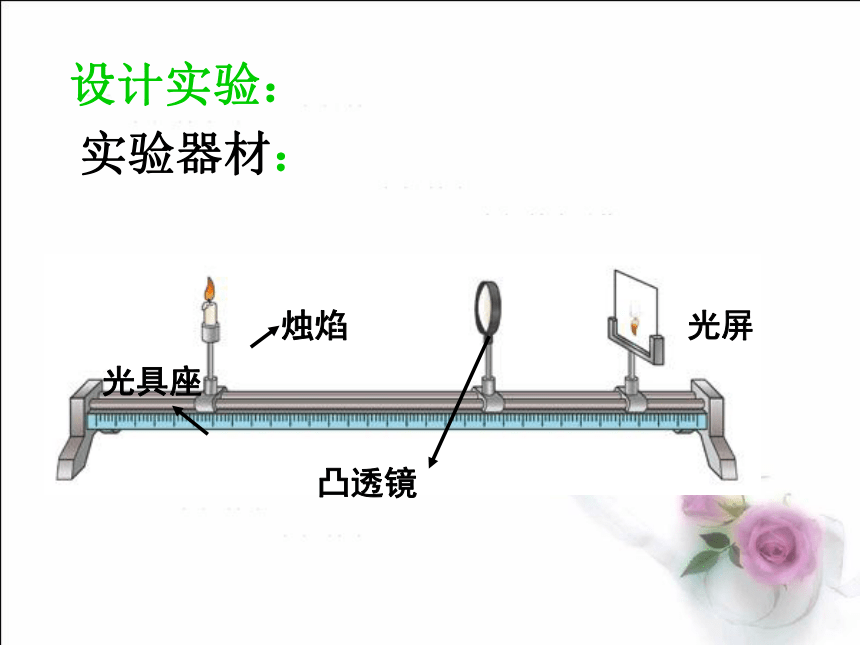

设计实验：
实验器材：

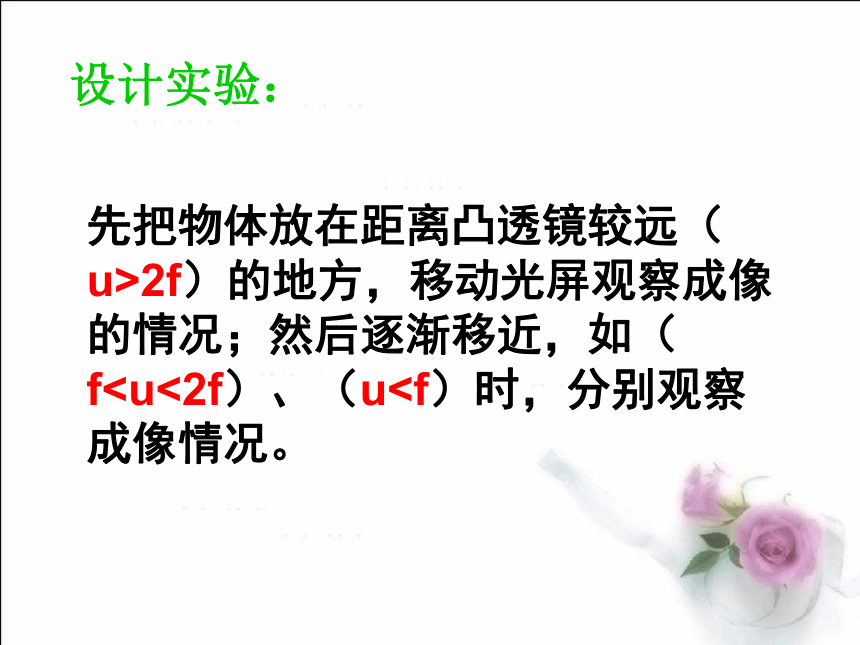

设计实验：
先把物体放在距离凸透镜较远（u>2f）的地方，移动光屏观察成像的情况；然后逐渐移近，如（f进行实验：

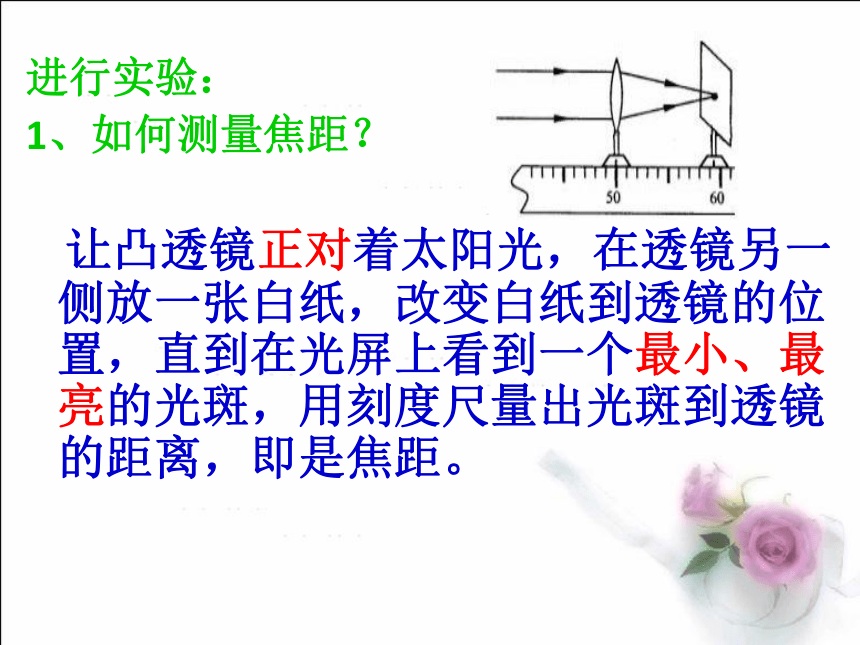

1、如何测量焦距？
让凸透镜正对着太阳光，在透镜另一侧放一张白纸，改变白纸到透镜的位置，直到在光屏上看到一个最小、最亮的光斑，用刻度尺量出光斑到透镜的距离，即是焦距。

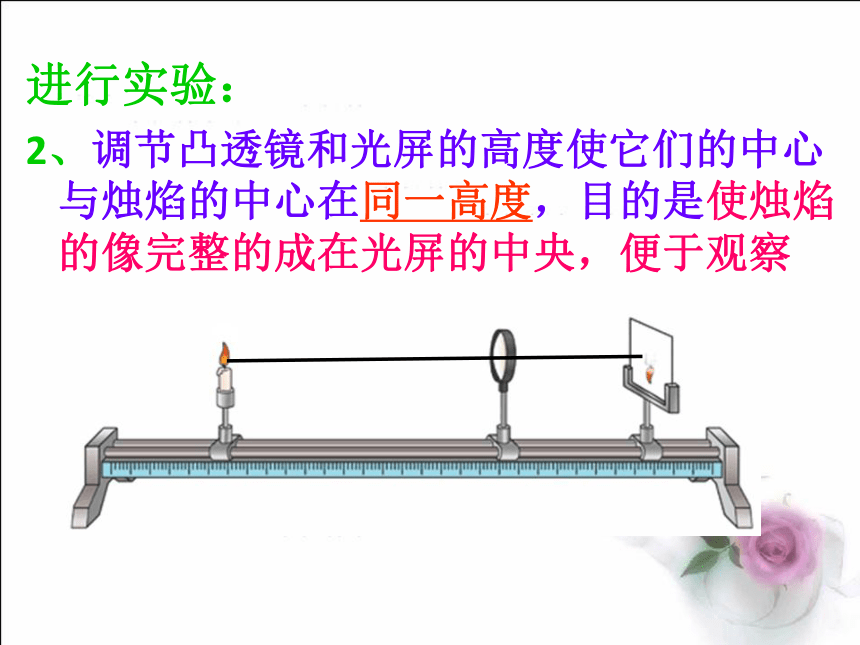

进行实验：
2、调节凸透镜和光屏的高度使它们的中心与烛焰的中心在同一高度，目的是使烛焰的像完整的成在光屏的中央，便于观察
四、进行实验：
3、实验步骤：
① 使u＞2f，调整光屏到透镜的距离，使烛焰在屏上成清晰的像，观察像的大小和正倒，记录物距和像距
②使f＜u＜2f，放好后重复以上操作
③使u＜f，放好后重复以上操作
思考：当u =2f或u =f时，能否成像呢？
五、分析与论证：
1、一倍焦距分虚实，两倍焦距分大小
2、成实像时，物近像远像变大
3、成虚像时，物远像远像变大
FFf作图研究u>2f倒立缩小实像f<v<2f利用通过凸透镜的三条特殊光线FFfu=2f倒立等大实像v=2fFFff<u<2f倒立放大实像v>2fFFfu=f不成像FFfu<f正立放大虚像交流合作实验思考当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？FFf随堂练习例：如图所示，保持凸透镜的位置不变，先后把烛焰放在a、b、c、d、e各点，并分别调整光屏的位置。则：1、把烛焰放在点，屏上出现的像最大；把烛焰放在点，屏上出现的像最小。abcdeFFf2fabcdeFFf2f2、把烛焰放在点，屏上出现清晰的像时，屏距凸透镜最远。3、把烛焰放在点，屏上不会出现像。再见
