第十六讲　生活用电
一、填空题

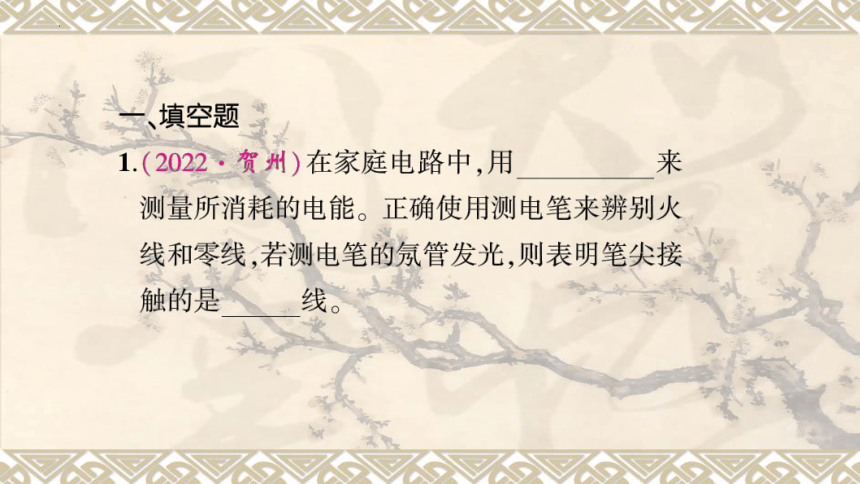

1.(2022·贺州)在家庭电路中，用
电能表来
测量所消耗的电能。正确使用测电笔来辨别火
线和零线，若测电笔的氖管发光，则表明笔尖接
触的是火线。
①
2
3
第2题图

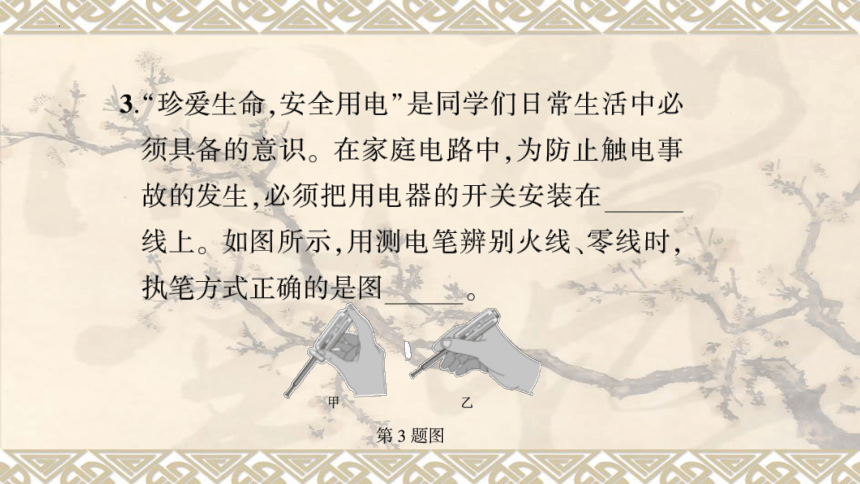

3.“珍爱生命，安全用电”是同学们日常生活中必
须具备的意识。在家庭电路中，为防止触电事
故的发生，必须把用电器的开关安装在火
线上。如图所示，用测电笔辨别火线、零线时，
执笔方式正确的是图
甲
甲
乙
第3题图

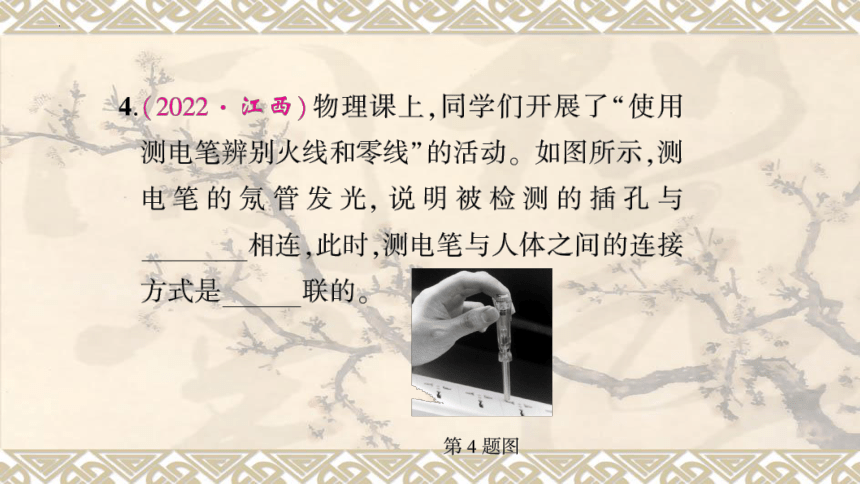

4.(2022·江西)物理课上，同学们开展了“使用
测电笔辨别火线和零线”的活动。如图所示，测
电笔的氖管发光，说明被检测的插孔与
火线相连，此时，测电笔与人体之间的连接
方式是串联的。
第4题图

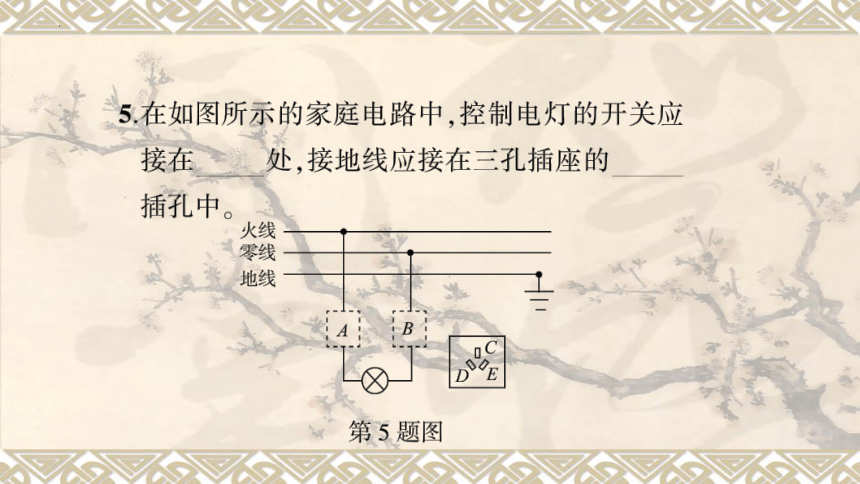

5.在如图所示的家庭电路中，控制电灯的开关应
接在A处，接地线应接在三孔插座的
插孔中。
火线
零线
地线
r-
D
第5题图
火线
零线
地线
0
0

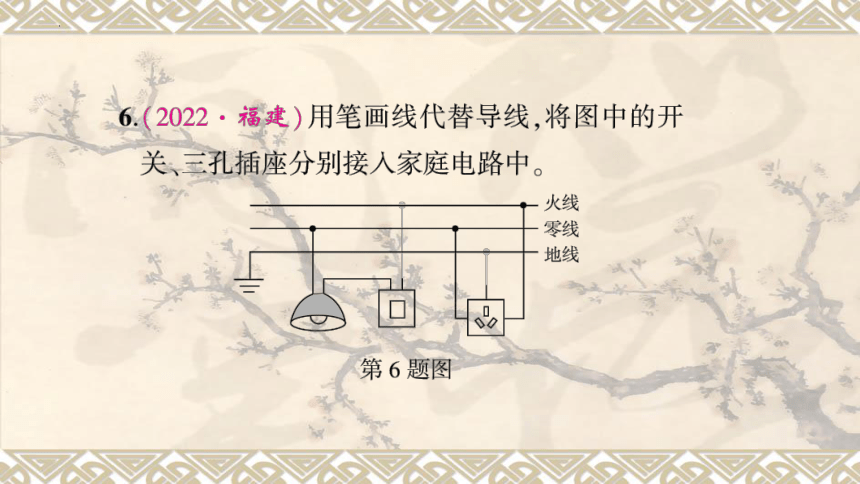

第6题图

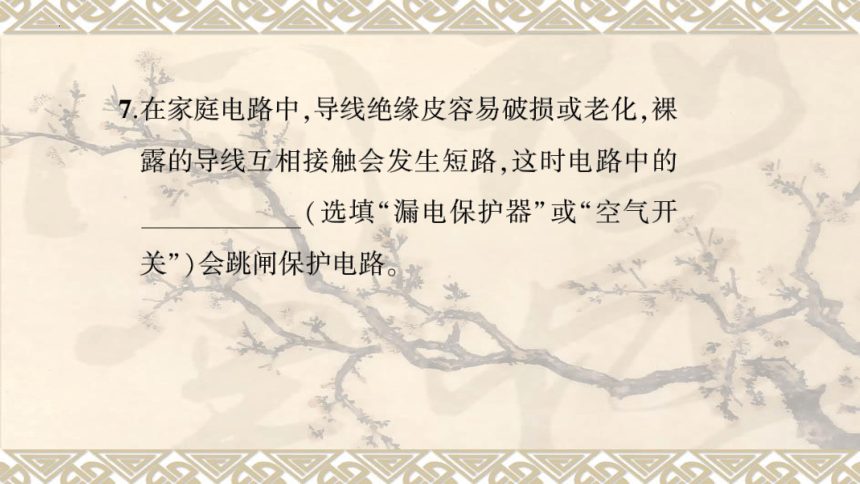

7在家庭电路中，导线绝缘皮容易破损或老化，裸
露的导线互相接触会发生短路，这时电路中的
空气开关
(选填“漏电保护器”或“空气开
关”)会跳闸保护电路

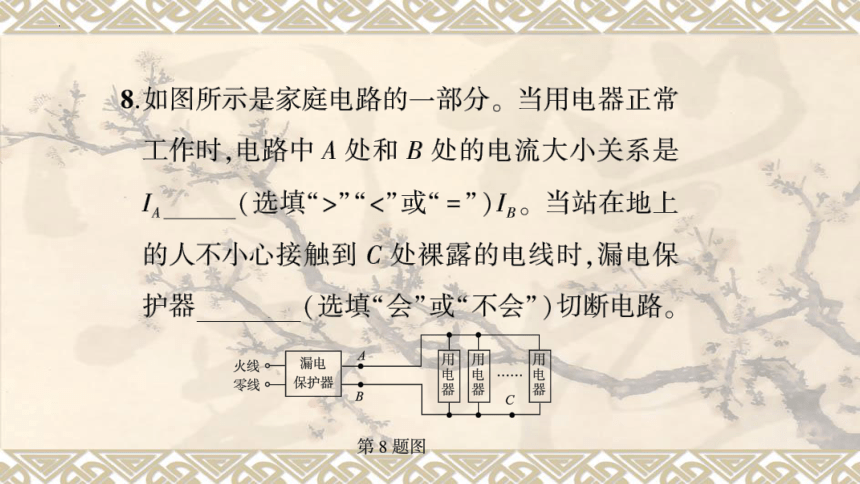

8.如图所示是家庭电路的一部分。当用电器正常
工作时，电路中A处和B处的电流大小关系是
=(选填“>”“<”或“=”)I。当站在地上
的人不小心接触到C处裸露的电线时，漏电保
护器
不会（选填“会”或“不会”）切断电路。
二、选择题
9将电灯、开关和三孔插座接人家庭电路中，下列
电路接线正确的是
D
火线
火线
零线
零线
00
00
三孔插座电灯开关
三孔插座电灯开关
A
B
火线
火线
零线
零线
0
0
00
0
三孔插座电灯
开关
三孔插座电灯
开关
D
A.甲、乙是串联的
B.丙、丁是并联的
C.同时闭合开关S,、S2,甲灯发光，乙灯不发光
D.用测电笔检测丙插座的两孔时，测电笔的氖
管都能发光
丙
①
丁
S2
甲
第10题图
11.(2022·常德)如图所示是家庭电路的简化电
路图，该电路中各处的连接都是正确的。关于
该家庭电路，下列说法正确的是
(C)
进户线
a
b
电能表
开关9
空气开关
灯泡L
电视机
电风扇
第11题图
A.电能表是测量家庭电路中用电器总功率的
仪表
B.a线是零线，b线是火线
C.开关是串联在火线与灯泡L之间的
D.电视机与电风扇是串联在电路中的
12.(2022·河北)如图所示是小明家的一个插线
板，他在使用中发现，插线板上的开关闭合时，
插孔能提供工作电压。下列电路连接符合上
述要求及安全用电原则的是
(B)
