半导体阈值电压修正
若沟道长度L短到与漏-源结深rj相当时，阈值电压VT与沟道长度L有关，此时VT随L的减少而减少

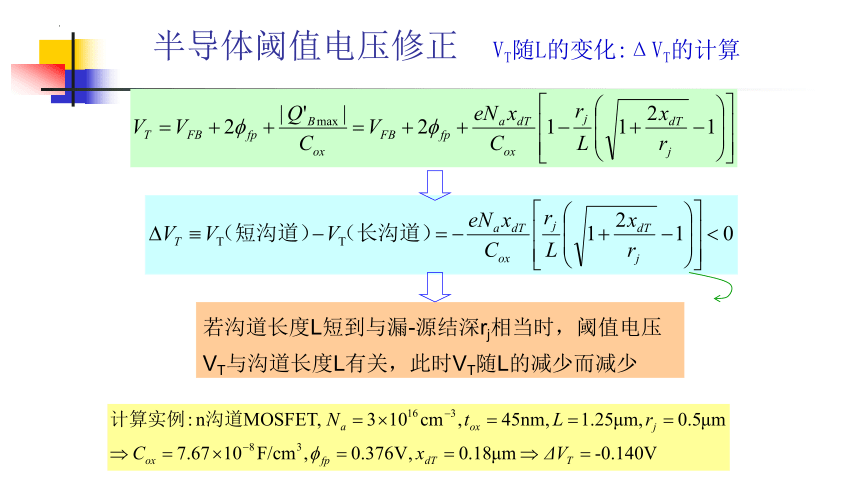

半导体阈值电压修正 VT随L的变化:ΔVT的计算
阈值电压修正

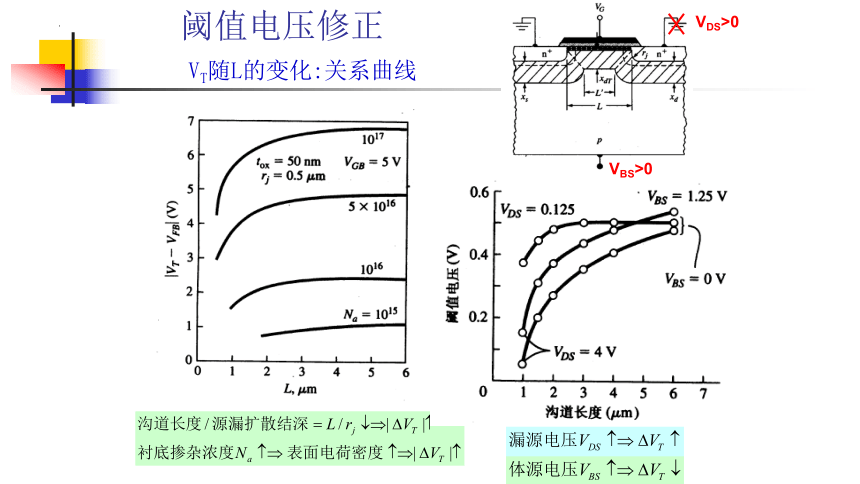

VT随L的变化:关系曲线
VDS>0
VBS>0

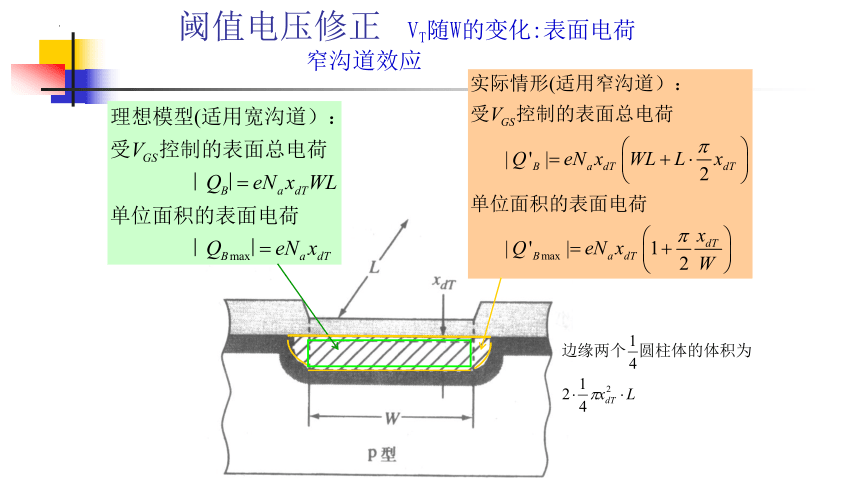

阈值电压修正 VT随W的变化:表面电荷
窄沟道效应
若沟道宽度W窄到与表面空间电荷区宽度xdT相当时，阈值电压VT与沟道宽度W有关，此时VT随W的减少而增加

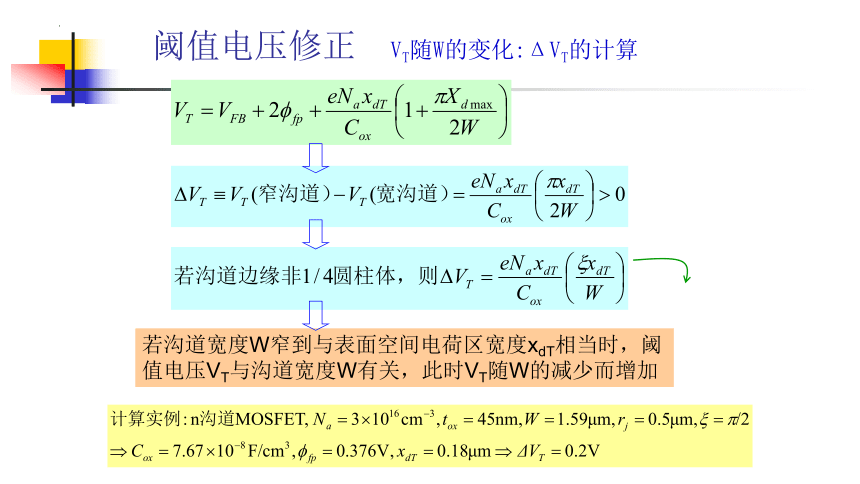

阈值电压修正 VT随W的变化:ΔVT的计算

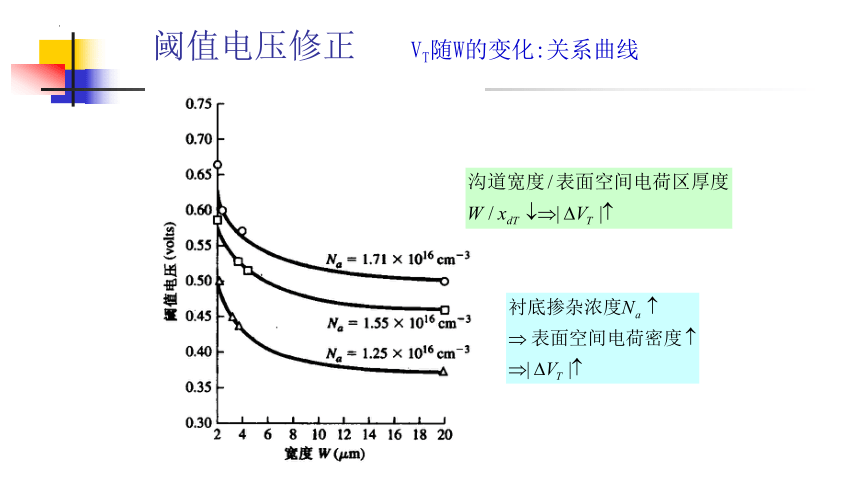

阈值电压修正 VT随W的变化:关系曲线
阈值电压修正 离子注入调整VT:原理
p型半导体表面注入受主杂质Na（如B）→半导体表面净掺杂浓度↑→表面更难以反型→VT↑
受主注入剂量（单位面积注入的离子数）
注入前的阈值电压
p型半导体表面注入施主杂质Nd（如P）→半导体表面净掺杂浓度↓→表面更容易反型→VT↓
施主注入剂量（单位面积注入的离子数）
注入前的阈值电压
阈值电压修正 离子注入调整VT:注入杂质分布
1、Delta函数型分布
2、阶跃函数型分布
3、高斯函数型分布：
更接近实际情况，分析较复杂。
平均注入掺杂浓度
注入前的掺杂浓度
平均注入掺杂浓度
注入前的掺杂浓度
注入深度
反型时，xdT反型时，xdT>xI,VT由DI决定；
阈值电压修正
短沟道效应
窄沟道效应
阈值电压调整
。
漏源击穿BVDS：漏pn结击穿，与VDS、VGS均有关
栅源击穿BVGS：栅氧化层击穿，只与VGS有关
击穿现象
VGS↑＝BVGS→氧化层电场强度Eox>临界电场强度EB＝(0.5~1)x107V/cm时，氧化层发生介电击穿
当氧化层厚度50nm时，BVGS=30V，若EB＝6x106V/cm，则要求工作电压VGS<10V（安全余量为3）
击穿过程
针孔→凹坑→空洞→崩塌
电流I↑→温度T↑→电流I↑，形成热电正反馈
击穿场强的来源
栅压VGS：Eox≈VGS/tox
栅感应电荷QI：Eox≈QI/toxCox
发自S端的载流子（形成电流IS）受沟道电场的加速在D端附近发生雪崩倍增，产生的电子被漏极收集（加入ID），产生的空穴注入衬底（产生Isub）
雪崩倍增形成条件：
短沟道：L越短，沟道电场越强
n沟道：空穴的碰撞电离率小于电子，产生雪崩倍增的临界电场强度大于电子
