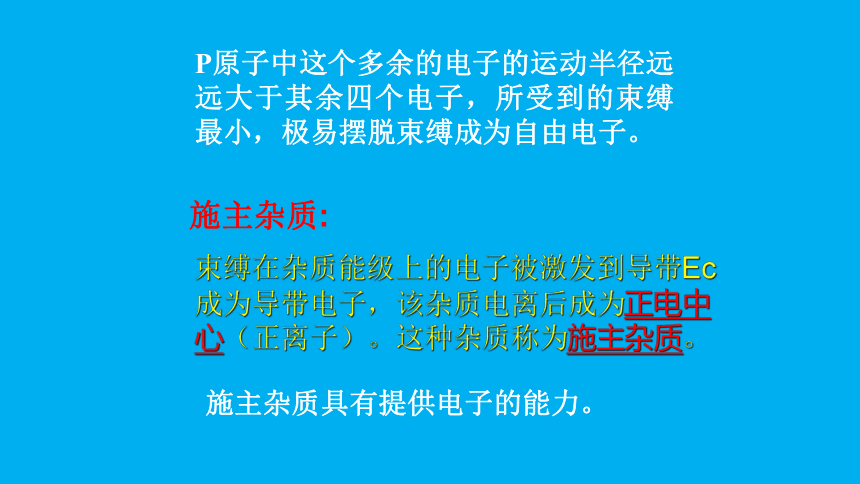

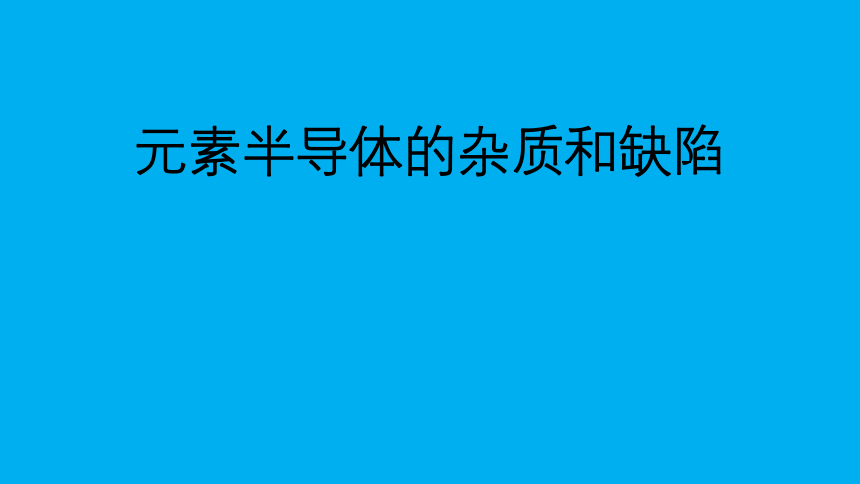

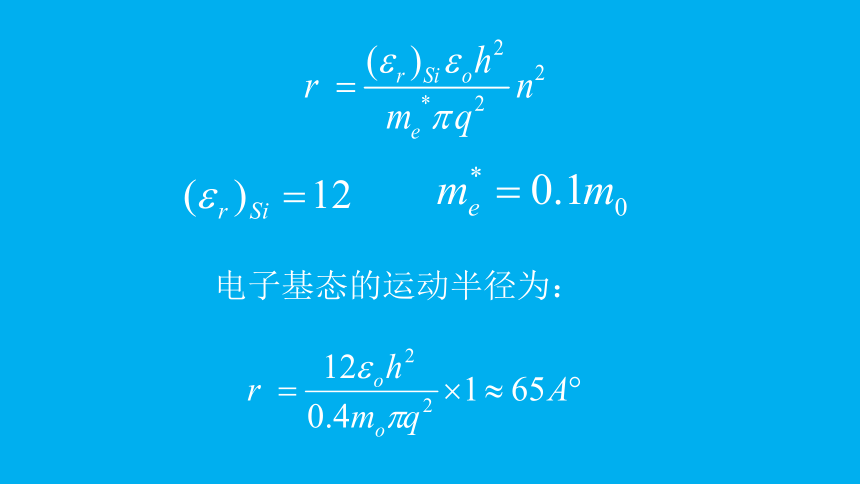

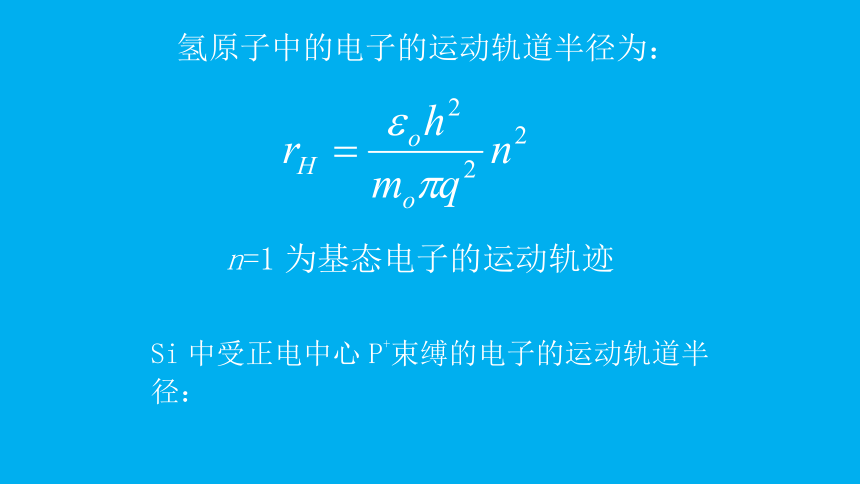

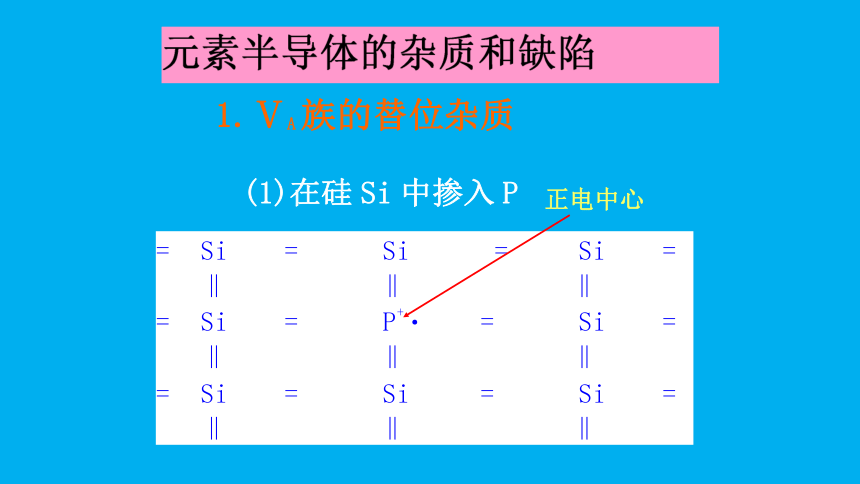

资源简介 (共13张PPT)元素半导体的杂质和缺陷正电中心● ● ● ● ● ● ● ● ● ● ● ● ●● ● ● ● ● ● ● ● ● ● ● ● ●● ● ● ● ● ● ● ● ● ● ● ● ●● ● ● ● ● ● ● ● ● ● ● ● ●● ● ● ● ● ● ● ● ● ● ● ● ●● ● ● ● ● ● ● ● ● ● ● ● ●● ● ● ● ● ● ● ● ● ● ● ● ●● ● ● ● ● ● ● ● ● ● ● ● ●● ● ● ● ● ● ● ● ● ● ● ● ●● ● ● ● ● ● ● ● ● ● ● ● ●● ● ● ● ● ● ● ● ● ● ● ● ●●Si●P对于Si中的P原子,剩余电子的运动半径:r ~ 65 Si的晶格常数为 5.4 ○对于Ge中的P原子,r 85 P原子中这个多余的电子的运动半径远远大于其余四个电子,所受到的束缚最小,极易摆脱束缚成为自由电子。施主杂质:束缚在杂质能级上的电子被激发到导带Ec成为导带电子,该杂质电离后成为正电中心(正离子)。这种杂质称为施主杂质。施主杂质具有提供电子的能力。导带电子电离施主 P+对氢原子氢原子中电子的能量设 施主杂质能级为ED施主杂质的电离能△ED:即弱束缚的电子摆脱束缚成为晶格中自由运动的电子(导带中的电子)所需要的能量。施主的电离能施 主 电 离 能:△ED=EC-ED△ED=EC-EDECEDEgEV对于Si、Ge掺PEcEv施主能级靠近导带底部ED 展开更多...... 收起↑ 资源预览
