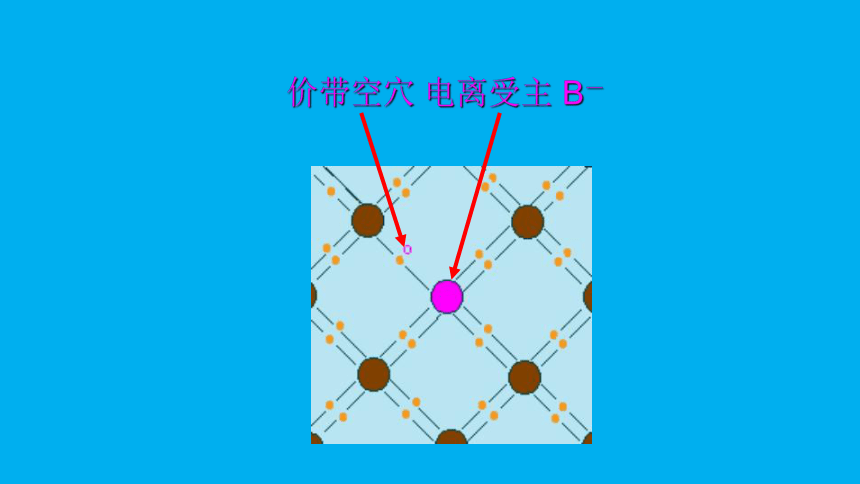

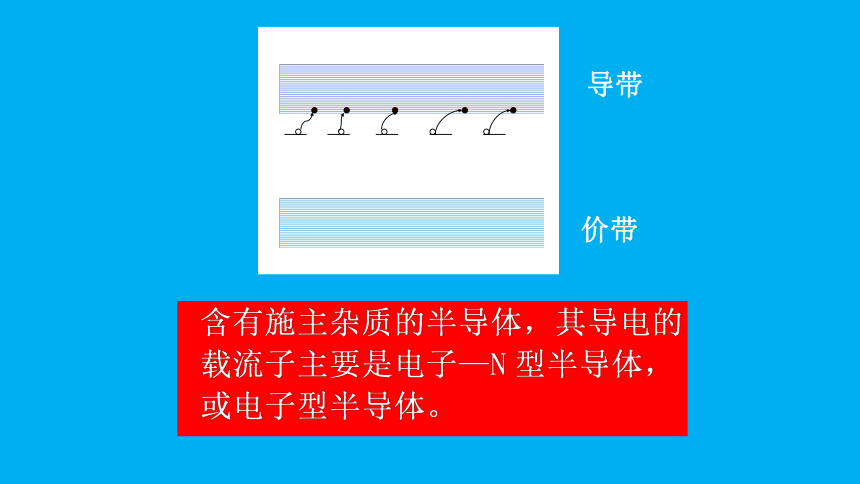

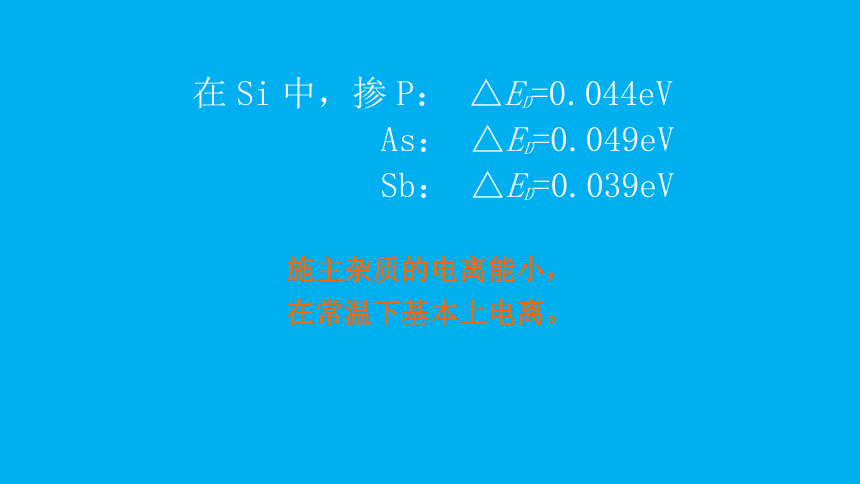

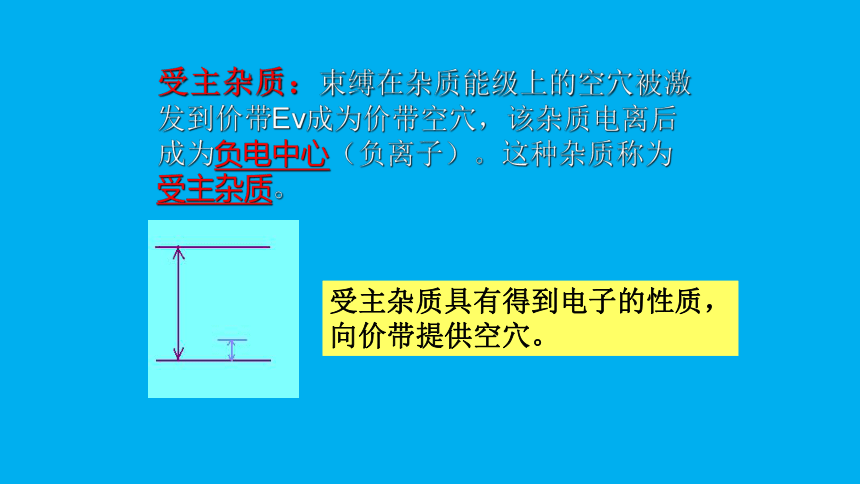

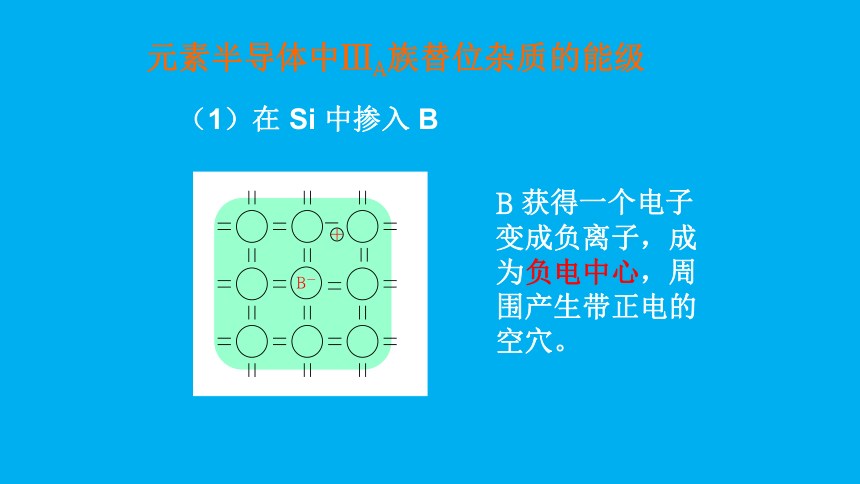

资源简介 (共13张PPT)元素半导体中ⅢA族替位杂质的能级(1)在 Si 中掺入 B元素半导体中ⅢA族替位杂质的能级B 获得一个电子变成负离子,成为负电中心,周围产生带正电的空穴。B-+B-施主杂质的电离能小,在常温下基本上电离。价带导带受主杂质:束缚在杂质能级上的空穴被激发到价带Ev成为价带空穴,该杂质电离后成为负电中心(负离子)。这种杂质称为受主杂质。受主杂质具有得到电子的性质,向价带提供空穴。价带空穴电离受主 B-电离的结果:价带中的空穴数增加了,这即是掺受主的意义所在。受主能级 EAEcEvEA受主能级靠近价带顶部(2)受主电离能和受主能级Si、Ge中 Ⅲ 族杂质的电离能△EA(eV)晶体 杂 质B Al Ga InSi 0.045 0.057 0.065 0.16Ge 0.01 0.01 0.011 0.011受主能级EA受主杂质的电离能小,在常温下基本上为价带电离的电子所占据(空穴由受主能级向价带激发)。杂质电离或杂质激发:杂质向导带和价带提供电子和空穴的过程(电子从施主能级向导带的跃迁或空穴从受主能级向价带的跃迁)。本征激发:电子从价带直接向导带激发,成为导带的自由电子,这种激发称为~。只有本征激发的半导体称为本征半导体。所需要的能量称为杂质的电离能。掺施主的半导体的导带电子数主要由施主决定,半导体导电的载流子主要是电子(电子数>>空穴数),对应的半导体称为N型半导体。称电子为多数载流子,简称多子,空穴为少数载流子,简称少子。 展开更多...... 收起↑ 资源预览
