2023中考物理复习
电话 电磁波及其应用

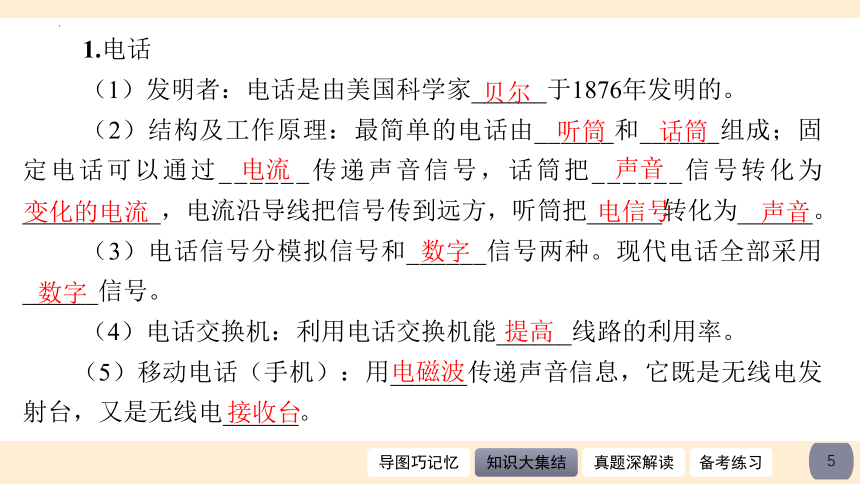

1.电话
（1）发明者：电话是由美国科学家______于1876年发明的。
（2）结构及工作原理：最简单的电话由______和______组成；固定电话可以通过______传递声音信号，话筒把______信号转化为___________，电流沿导线把信号传到远方，听筒把______转化为______。
（3）电话信号分模拟信号和______信号两种。现代电话全部采用______信号。
（4）电话交换机：利用电话交换机能______线路的利用率。
（5）移动电话（手机）：用______传递声音信息，它既是无线电发射台，又是无线电______。
贝尔
听筒
话筒
电流
声音
变化的电流
电信号
声音
数字
数字
提高
电磁波
接收台

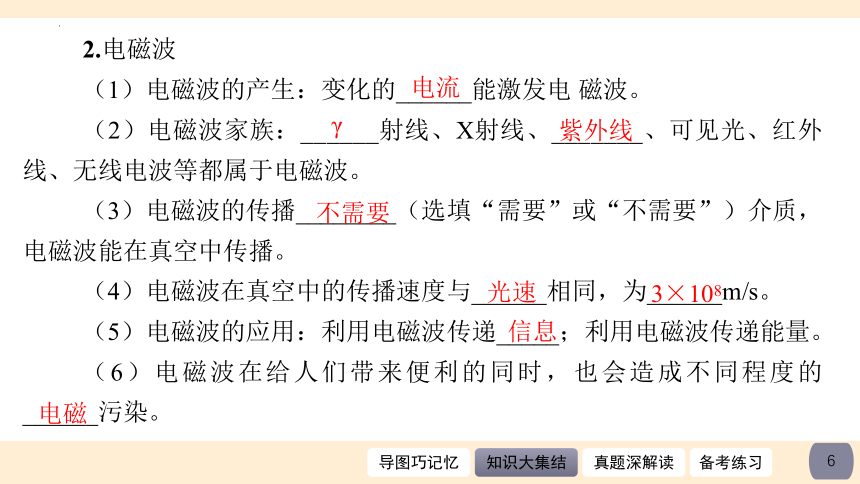

2.电磁波
（1）电磁波的产生：变化的______能激发电 磁波。
（2）电磁波家族：______射线、X射线、_______、可见光、红外线、无线电波等都属于电磁波。
（3）电磁波的传播________（选填“需要”或“不需要”）介质，电磁波能在真空中传播。
（4）电磁波在真空中的传播速度与______相同，为______m/s。
（5）电磁波的应用：利用电磁波传递_____；利用电磁波传递能量。
（6）电磁波在给人们带来便利的同时，也会造成不同程度的______污染。
电流
γ
紫外线
不需要
光速
3×108
信息
电磁

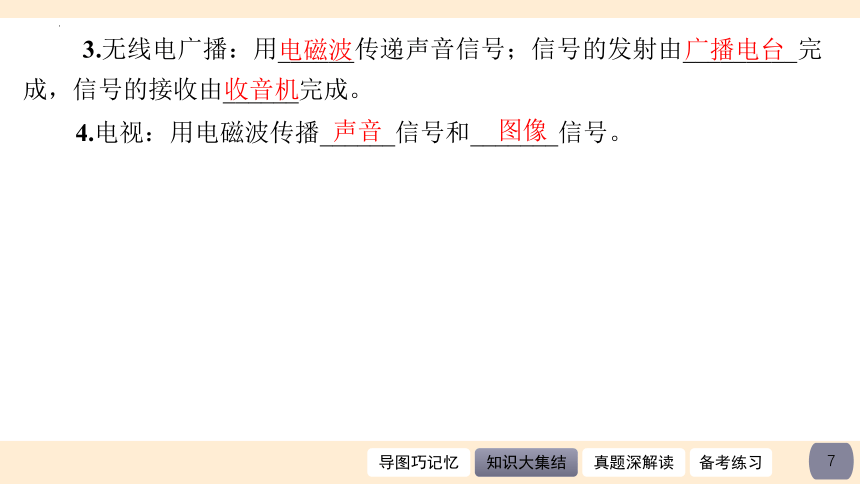

3.无线电广播：用______传递声音信号；信号的发射由_________完成，信号的接收由______完成。
电磁波
广播电台
收音机
4.电视：用电磁波传播______信号和_______信号。
声音
图像

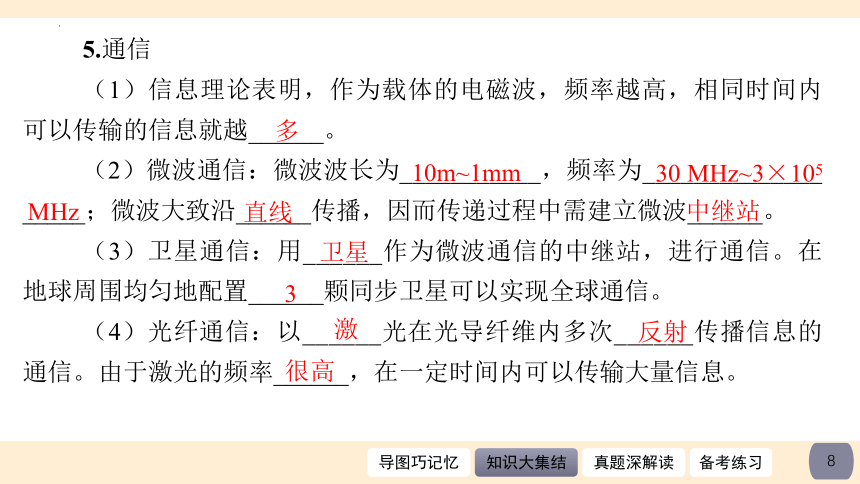

5.通信
（1）信息理论表明，作为载体的电磁波，频率越高，相同时间内可以传输的信息就越______。
（2）微波通信：微波波长为___________，频率为______________
_____；微波大致沿______传播，因而传递过程中需建立微波______。
（3）卫星通信：用______作为微波通信的中继站，进行通信。在地球周围均匀地配置______颗同步卫星可以实现全球通信。
（4）光纤通信：以______光在光导纤维内多次______传播信息的通信。由于激光的频率______，在一定时间内可以传输大量信息。
多
10m~1mm
30 MHz~3×105
MHz
直线
中继站
卫星
3
激
反射
很高

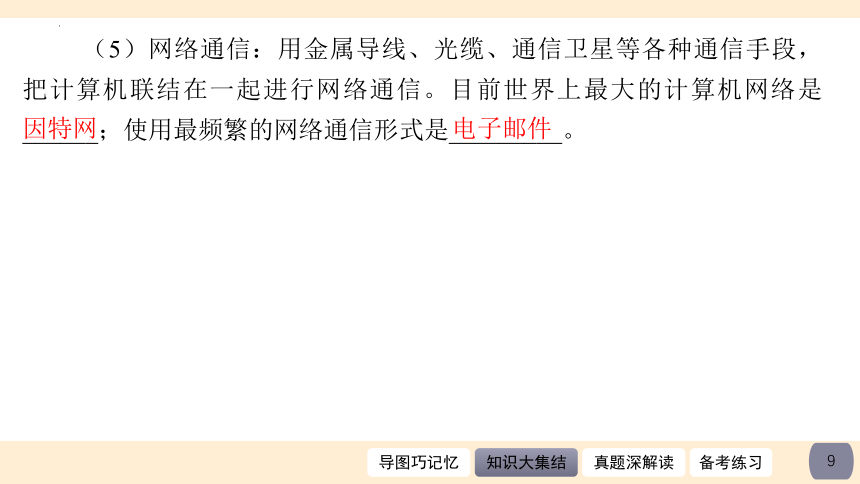

（5）网络通信：用金属导线、光缆、通信卫星等各种通信手段，把计算机联结在一起进行网络通信。目前世界上最大的计算机网络是______；使用最频繁的网络通信形式是_________。
因特网
电子邮件

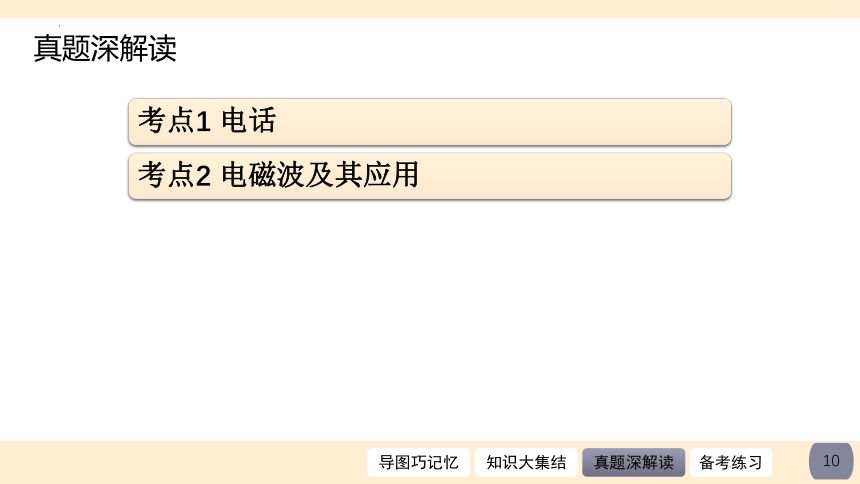

考点1 电话
考点2 电磁波及其应用

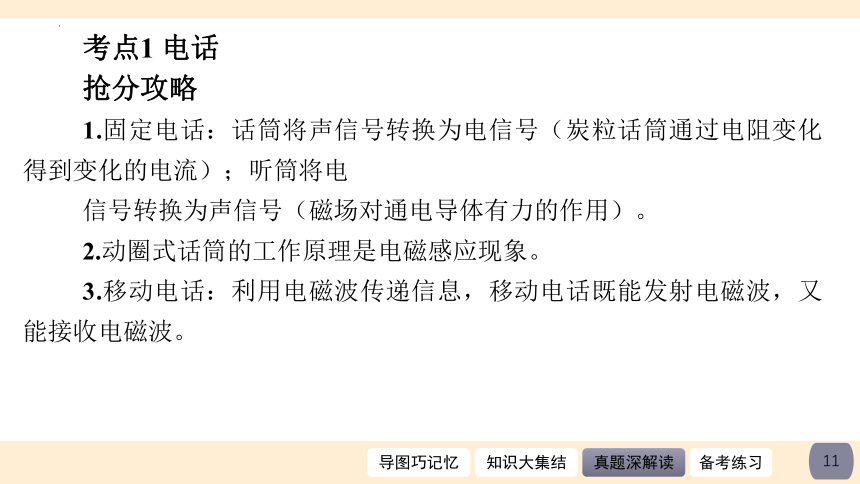

考点1 电话
抢分攻略
1.固定电话：话筒将声信号转换为电信号（炭粒话筒通过电阻变化得到变化的电流）；听筒将电
信号转换为声信号（磁场对通电导体有力的作用）。
2.动圈式话筒的工作原理是电磁感应现象。
3.移动电话：利用电磁波传递信息，移动电话既能发射电磁波，又能接收电磁波。

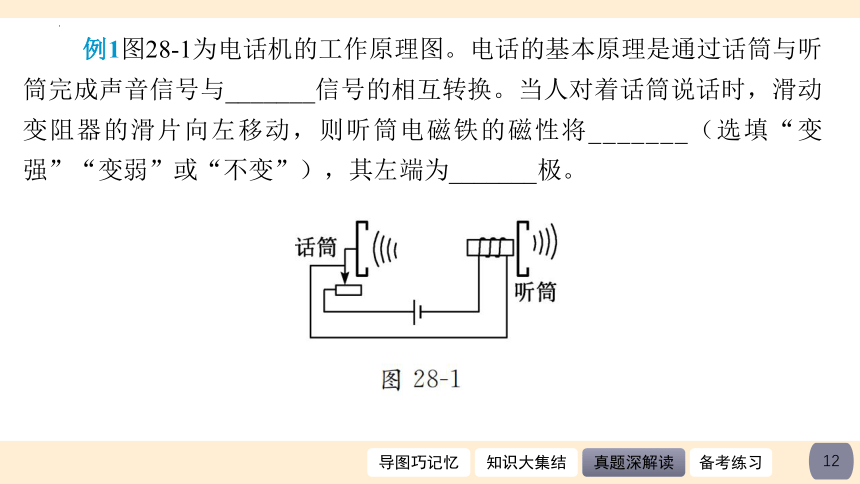

例1图28-1为电话机的工作原理图。电话的基本原理是通过话筒与听筒完成声音信号与_______信号的相互转换。当人对着话筒说话时，滑动变阻器的滑片向左移动，则听筒电磁铁的磁性将_______（选填“变强”“变弱”或“不变”），其左端为_______极。
【解析】电话的基本原理是通过话筒与听筒共同完成声信号与电信号的相互转化，即话筒把声音变成变化的电流，电流沿着导线把信息传到听筒，电流使听筒的膜片振动，携带信息的电流又变成了声音。滑动变阻器的左半段连入电路，滑片向左移动时，连入电路的电阻变小，电流增大，在螺线管的匝数一定时，电流越大，电磁铁的磁性越强。电流从螺线管的右下端流入，根据安培定则可判断右端是N极，左端是S极。
例1 图28-1为电话机的工作原理图。电话的基本原理是通过话筒与听筒完成声音信号与_______信号的相互转换。当人对着话筒说话时，滑动变阻器的滑片向左移动，则听筒电磁铁的磁性将_______（选填“变强”“变弱”或“不变”），其左端为_______极。
电
变强
S
【题后总结】电话工作原理：人发出声音→空气振动→话筒的膜片振动→电阻变化→电流变化→磁性变化→听筒的膜片振动→形成声音，话筒把声信号转换为电信号，听筒把电信号转换为声信号。
1.下列关于电话工作过程的表述，正确的排列顺序是_____________。（填序号）
①膜片忽松忽紧挤压炭粒；②人对话筒说话时，声波使膜片振动；③电阻忽大忽小；④磁体对铁片的吸引力忽大忽小，使铁片振动，振动情形和对方说话相同；⑤在电路中产生了强弱按声音振动而变化的电流。
②①③⑤④
考点专练
2.（2021·浙江湖州）如图28-2是动圈式话筒的部分结构示意图。声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中（ ）
A.利用了电磁感应原理
B.利用了通电导体在磁场中受
力的原理
C.利用了电流的磁效应
D.产生了直流电
A
考点2 电磁波及其应用
抢分攻略
1.迅速变化的电流能产生电磁波。电磁波的传播不需要介质，在真空中电磁波以光速传播。
2.现代通信、网络等都是利用电磁波传递信息的，电磁辐射对人体、环境会造成一定的影响。
3.微波的性质接近光波，大致沿直线传播，不能沿地球表面绕射，需要通过中继站来中转信号。
4.光纤通信：激光在光导纤维（光纤）内壁上多次反射，把信号传输到远方。由于激光的频率很高，在一定时间内可以传输大量信息。
例2（2022·广西梧州）NFC的中文全称为近场通信技术，是一种短距高频的无线电技术，广泛应用于移动支付、门禁、公交卡等，该技术利用 _______波传递信息，该波在真空中的传播速度约为_______m/s。
电磁
3×108
【题后总结】电磁波可以在真空中传播，电磁波可以传递信息。深空探测、卫星导航、卫星通信、移动通信、WiFi等都利用电磁波来传递信息。
3.（2022·广西百色） 2022年3月23日，中国第一位“空间老师”王亚平再度在中国空间站进行“天宫课堂”授课。空间站与地面之间的信息传递是依靠 （ ）
A.激光 B.次声波
C.超声波 D.电磁波
D
4.（2022·湖北宜昌）关于汽车上的信息传递，下列说法正确的是 （ ）
A收音机利用电磁波接收信息
B导航仪利用超声波与卫星传递信息
C倒车雷达利用电磁波获取信息
D车灯发出的可见光不属于电磁波
A
5.（2021·湖南怀化）2021年5月15日，“天问一号”着陆巡视器成功着陆火星表面，它与地球控制台之间利用________（选填“电磁波”“超声波”或“次声波”）来传递信息，地球控制台发出的指令经过2 s传播的距离是________m。
电磁波
6×108
基础巩固
能力提升
拓展延伸
基础巩固
1.（2022·广西玉林）“北斗+5G”技术助力北京打造了智慧型冬奥会。冬奥会的信息传递主要是利用 （ ）
A.电磁波 B.次声波
C.超声波 D.红外线
A
2.固定电话是人们常用的通讯工具，下列说法正确的是 （ ）
A.听筒的作用是直接接收来自听筒的声音
B.话筒的作用是把变化的电流信号转化成声音信号
C.话筒的作用是把声音的振动转化为变化的电流信号 D.听筒的作用是直接接收来自话筒的电流
C
3.（2022·四川攀枝花）电磁波在我们的生产、生活以及科学研究中扮演着非常重要的角色。下列关于电磁波的说法中错误的是（ ）
A.“祝融号”火星车利用电磁波向地球传递信息 B.导线中的电流迅速变化会在空间产生电磁波
C.微波炉是用电磁波来加热食品的
D.光不是电磁波
D
4.（2022·广西贺州·改编）下列关于电磁波的说法正确的是 （ ）
A.电磁波传播需要介质
B.电磁波既能传递信息，也能传递能量
C.所有电磁波的频率相同
D.电磁波的传播速度为340m/s
B
5.（2021·广西桂林）2021年5月15日，我国首辆火星车“祝融号”成功登陆火星。火星车利用 _______波将信息传回地球，该波_______在真空中 传播。
电磁
能
6.（2021·辽宁丹东）5G是第五代移动通信技术的简称，5G是利用________传递信息的。据专家预计到2030年5G网络将完全开发和建立，将和光纤一道成为信息社会最重要的基础设施，其中光纤通信是利用光在光导纤维中多次_______将信息传到远方。
电磁波
反射
7.（2022·四川内江）电磁波在真空中的传播速度为_______m/s。如图B28-1所示是部分电磁波谱，在图B28-1的五种电磁波中，频率最高的电磁波是 _________。
3×108
γ射线
能力提升
8.（2020·广西玉林）关于信息传递，下列说法正确的是 （ ）
A.一条光导纤维只能传输一条信息
B.5G网络通信必须通过光导纤维来传输信息
C.用数字信号传输图像信息比模拟信号容易失真 D.北斗卫星导航系统可提供全天候即时定位服务
D
【解析】一条光导纤维可以同时传输不同频率的光信号（即多条信息），故A项错误。电磁波的传播不需要介质，5G网络通信是通过电磁波来传递信息的，而不是通过光导纤维来传输信息，故B项错误。
9.（2022·山东日照）下列说法正确的是 （ ）
A.通过手语向听力障碍者传递信息，这是数字通信 B.在没有手机、收音机、电视机的海边没有电磁波
C.光信号在光导纤维中的传播速度是340m/s
D.通过调频95MHz的新闻广播频道能听到频率为95MHz的声音
A
【解析】用不同符号的不同组合表示的信号叫做数字信号，使用数字信号的通信方式叫做数字通信，通过手语向听力障碍者传递信息，这是数字通信，故A项正确。收听调频 95 MHz 的无线电广播时，表示接收无线电波的频率为 95 MHz，而不是频率为 95 MHz 的声音，故D项错误。
拓展延伸
10.（2021·广东）电磁波的频率与波长的大致分布如图B28-2所示，下列说法正确的是 （ ）
A.紫外线属于可见光
B.红外线的波长比可见光的短
C.X射线的频率比无
线电波的低
D.可见光与γ射线在
真空中的传播速度相等
【解析】人看不见红外线和紫外线，红外线和紫外线都属于不可见光，故A项错误；根据电磁波谱的波长顺序可知，红外线的波长比可见光的波长长，故B项错误；由题图可知，体检胸透用的X射线频率比无线电波高，故C项错误；可见光与γ射线都是电磁波，电磁波在真空中的传播速度相同，故D项正确。
拓展延伸
10.（2021·广东）电磁波的频率与波长的大致分布如图B28-2所示，下列说法正确的是 （ ）
A.紫外线属于可见光
B.红外线的波长比可见光的短
C.X射线的频率比无
线电波的低
D.可见光与γ射线在
真空中的传播速度相等
D
