第三章 交变电流
第4节 远距离输电 　

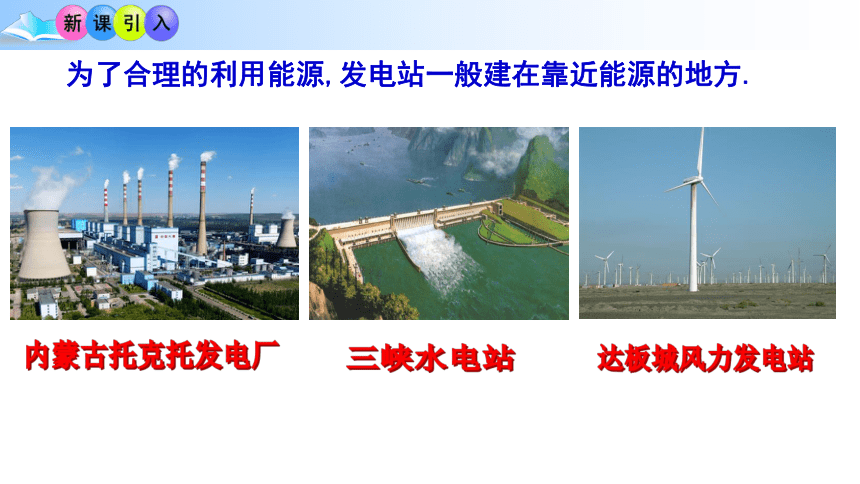

为了合理的利用能源,发电站一般建在靠近能源的地方.
内蒙古托克托发电厂
达板城风力发电站
三峡水电站
用电的地方却很多,例如:
有的地方离发电站很远,因此需要把电能输送到远方,这就涉及电能的输送问题．即:
电能的输送
交流输电与直流输电之争
1882年美国发明家爱迪生在纽约修建了珍珠街发电站，为附件居民提供110伏直流电流，这是世界上第一个直流输电系统。
1885年美国发明家威斯汀豪斯 组建了自己的（西屋）电气公司，致力于推广交流输电。
VS
尼古拉·特斯拉，塞尔维亚裔美籍发明家、物理学家、机械工程师、电机工程师，电力商业化的重要推动者， 研发了现代交流电力系统。
一、电能的输送
一旦距离偏大，将带来很大的功率损耗和电压损耗。

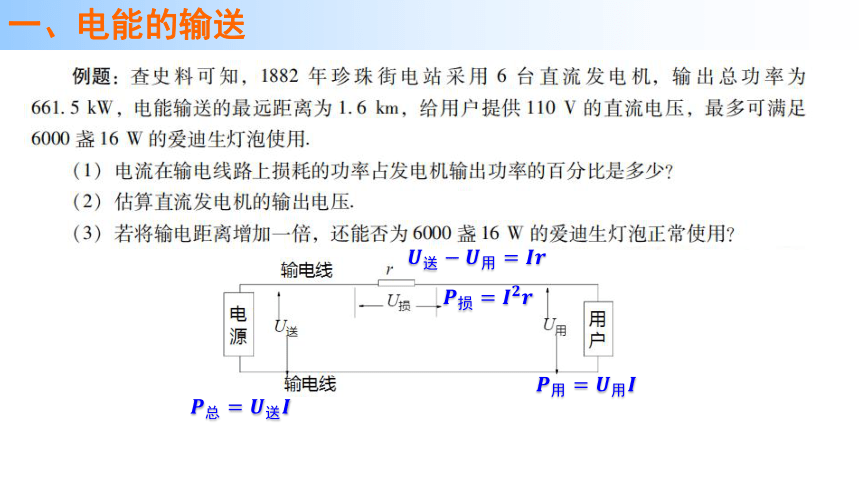

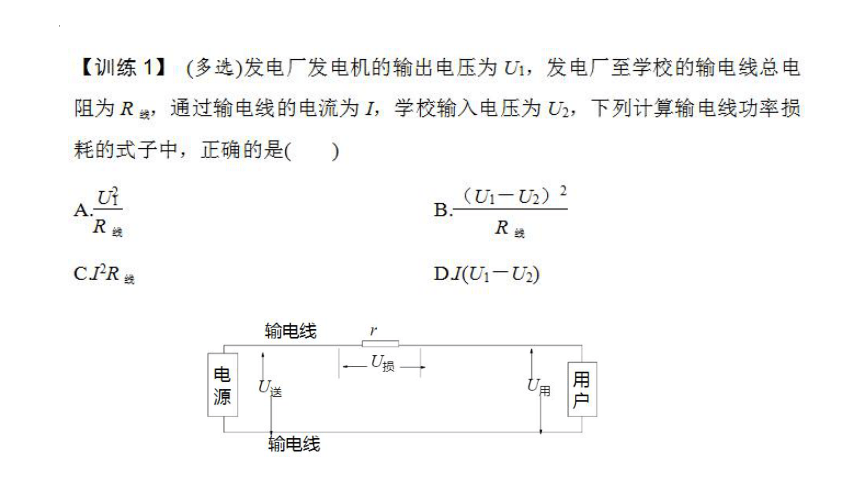

一、电能的输送
????总=????送????
?
????用=????用????
?
????送?????用=????????
?
????损=????????????
?
一、电能的输送

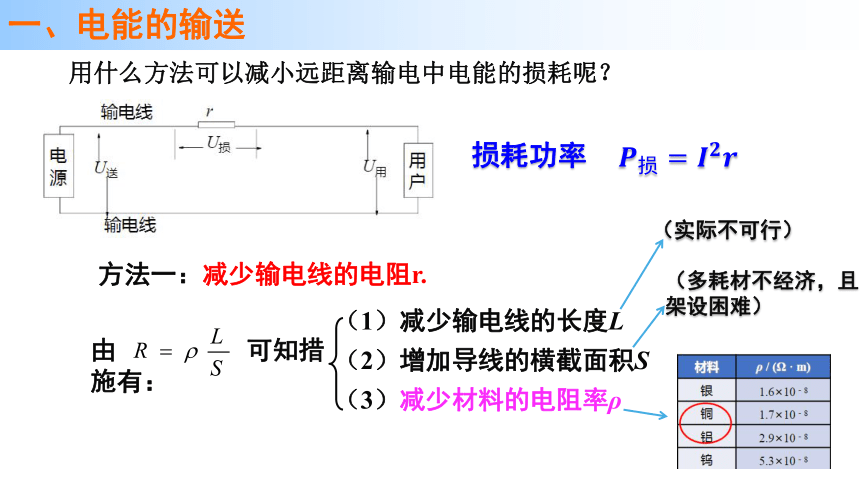

用什么方法可以减小远距离输电中电能的损耗呢？
损耗功率
????损=????????????
?
方法一：减少输电线的电阻r.
由 可知措施有：
（3）减少材料的电阻率ρ
（1）减少输电线的长度L
（2）增加导线的横截面积S
（多耗材不经济，且架设困难）
（实际不可行）
一、电能的输送
用什么方法可以减小远距离输电中电能的损耗呢？
损耗功率
????损=????????????
?
方法二：减少输电线的电流I.
减小输送功率P　　
由 P总=U送I 可知措施有：
提高输送电压U
（实际不可行）
（2）减少材料的电阻率ρ为原来一半
（1）增加导线的横截面积S为原来2倍
（3）提高输送电压U为原来2倍
提高输送电压，是减小损耗功率的最有效途径
下面这些操作使得损耗功率变为原来的几倍？
一、电能的输送
远距离输电过程示意图
一、电能的输送
把功率为22KW的电能用总电阻为2Ω的导线输送到远方的用户，用220V的电压输电，导线损失的功率为多少？若改用22KV的电压输电，导线损失的功率又为多少？
22KV输电，损失的功率为
220V输电，损失的功率为
减小输送电流的方法可以通过提高输电电压来实现。
体会：
1
二、输电模型
我们常说高压输电，“高压输电”的输送电压是图中的哪个电压？
1、在高压输电三个回路中，各部分的功率、电压和电流关系如何？
二、输电模型
{5C22544A-7EE6-4342-B048-85BDC9FD1C3A}
功率关系：
电压关系：
电流关系：
三个回路，四个线圈
在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有(　　)
A．升压变压器的输出电压增大
B．降压变压器的输出电压增大
C．输电线上损耗的功率增大
D．输电线上损耗的功率占总功率的比例增大
升压变压器原线圈电压不变，变压比不变，故副线圈电压不变，A错误；
I＝P/U，U损＝IR线，U3＝U2－U损，因P变大，I变大，所以U损变大，所以降压变压器初级电压U3变小，B错误；
P损＝(P/U)2R线，因P变大，所以P损变大，C正确；
2
1.学会画出高压输电三个回路
2.将题目信息与高压输电三个回路的物理量对号入座
3．2014年2月初低温雨雪冰冻造成我国东部部分地区停电，为消除高压输电线上的凌冰，有人设计了这样的融冰思路：利用电流的热效应除冰．若在正常供电时，高压线上送电电压为U，电流为I，热耗功率为ΔP；除冰时，输电线上的热耗功率需变为9ΔP，则除冰时(认为输电功率和输电线电阻不变)(　　)
A．输电电流为3I　　　　 B．输电电流为9I
C．输电电压为3U D．输电电压为U/3
高压线上的热耗功率ΔP＝I2R线……①
若热耗功率变为9ΔP，则9ΔP＝I′2R线……②
由①②两式得I′＝3I，A对；
输送功率不变，即P＝UI＝U′I′，得U′＝U/3，所以D对
谢谢观看!
