2.6 受迫振动 共振
课堂引入
为什么秋千越荡越低？
当系统受到阻力的作用时，我们说振动受到了阻尼。

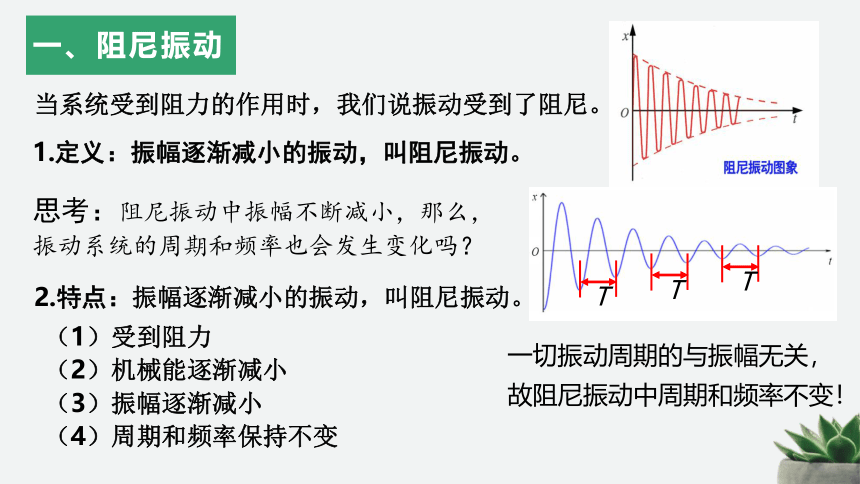

一、阻尼振动
1.定义：振幅逐渐减小的振动，叫阻尼振动。
思考：阻尼振动中振幅不断减小，那么，振动系统的周期和频率也会发生变化吗？
T
T
T
2.特点：振幅逐渐减小的振动，叫阻尼振动。
（1）受到阻力
（2）机械能逐渐减小
（3）振幅逐渐减小
（4）周期和频率保持不变
一切振动周期的与振幅无关，故阻尼振动中周期和频率不变！
用周期性的外力对系统做正功，补偿系统机械能的损耗，使系统持续地振动下去。
思考：阻尼振动最终要停下来，那么怎样才能产生持续的振动呢？
（1）驱动力：维持受迫振动的周期性外力
（2）受迫振动：物体在外界驱动力作用下的振动
二．受迫振动
物体作受迫振动时若振幅不变，周期和频率如何？

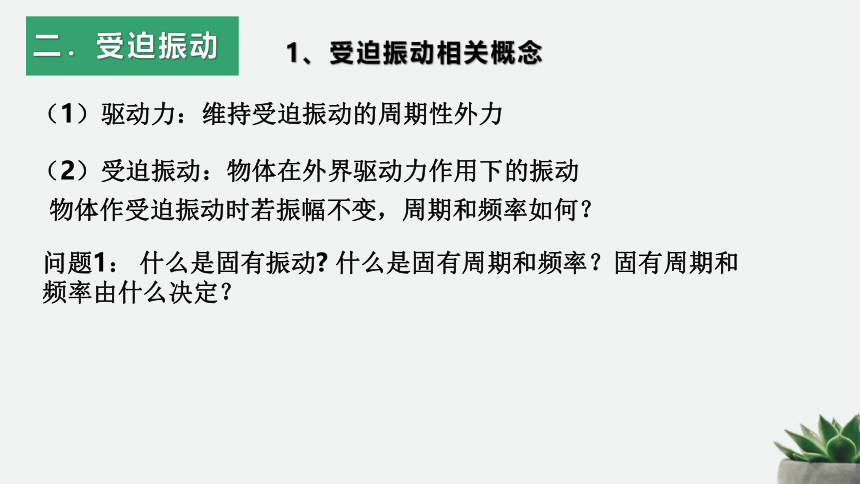

1、受迫振动相关概念
问题1： 什么是固有振动 什么是固有周期和频率？固有周期和频率由什么决定？
2.固有振动下的周期或频率，与振幅无关，仅由系统自身的性质决定。
1.定义：振动系统不受外力作用，仅在自身回复力作用下的振动。
固有周期：固有振动的周期T
固有频率：固有振动的频率f

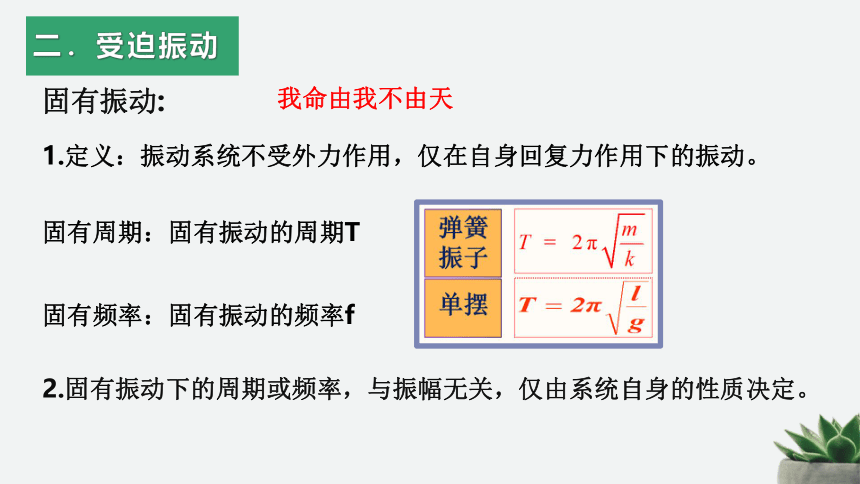

固有振动:
我命由我不由天
二．受迫振动

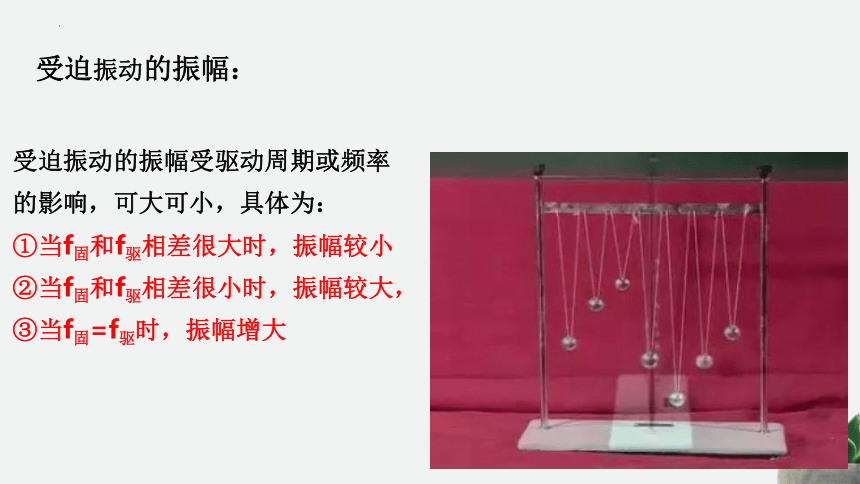

受迫振动的振幅：
受迫振动的振幅受驱动周期或频率的影响，可大可小，具体为：
①当f固和f驱相差很大时，振幅较小
②当f固和f驱相差很小时，振幅较大，
③当f固=f驱时，振幅增大
判断摆球的振动周期
已知a、b、c、d单摆摆长关系Lb>La=Lc>Ld
a、b、c、d自由振动时振动周期大小关系
a驱动b、c、d振动时振动周期多大？
b驱动a、c、d振动时振动周期多大？
判断摆球的振幅
a驱动b、c、d振动时各自的振幅大小关系？
b驱动a、c、d振动时各自的振幅大小关系？
d驱动a、b、c振动时各自的振幅大小关系？
已知a、b、c、d单摆摆长关系Lb>La=Lc>Ld
1.定义：驱动力的频率f等于物体的固有频率f0时，受迫振动的振幅最大，这种现象叫做共振。
横轴：表示驱动力的频率
纵轴：表示受迫振动的振幅
2.共振曲线
三．共振现象及其应用
3.共振曲线物理意义：受迫振动的振幅A随驱动频率f驱的变化规律。
（1）f驱不断增大时，振幅A先增大后减小
（2）f驱= f固时，振幅有最大值；
（3）f驱与 f固相差越大，振幅越小
（1）应用：使驱动力的频率接近或等于振动物体的固有频率。
四．共振的应用及防止
实际上人和动物也都无时无刻不在共振，我们喉咙间发出的每个颤动，都是因为与空气产生了共振。炎热的午间，蝉儿发出的“知了”声；宁静的夜晚，蟋蟀发出的“叽嘶”声；还有不知疲倦的大肚子蝈蝈的鸣叫声等等，各自组成了大自然中动人的旋律。所以说，如果没有共振，世界将会失去多少天籁、大地将会变得多么沉寂。
（2）防止：使驱动力的频率与物体的固有频率不同，而且相差越大越好。
登山时严禁大喊，以免引起雪崩
军队过桥，改齐步为便步
课堂小结
