三国时，魏蜀吴打了60年，最终却没有胜者，政权被司马氏夺取，这或许是历史上最大的悲剧，然而，历史总是惊人的相似。
著名的直流电交流电之争，在威斯汀、特斯拉、爱迪生之间打响，三个人打来打去，最终胜利果实却被摩根窃取。
当年交流电为啥能打败直流电呢？
3.3 变压器
——shuaiestchi

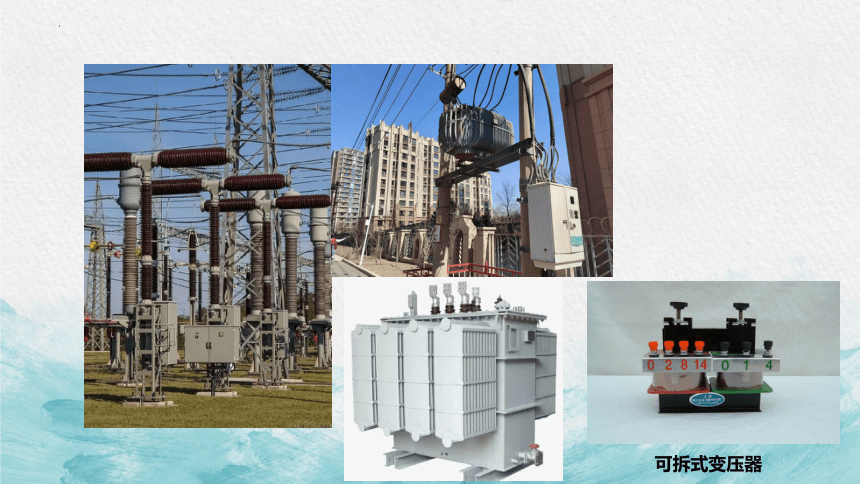

可拆式变压器

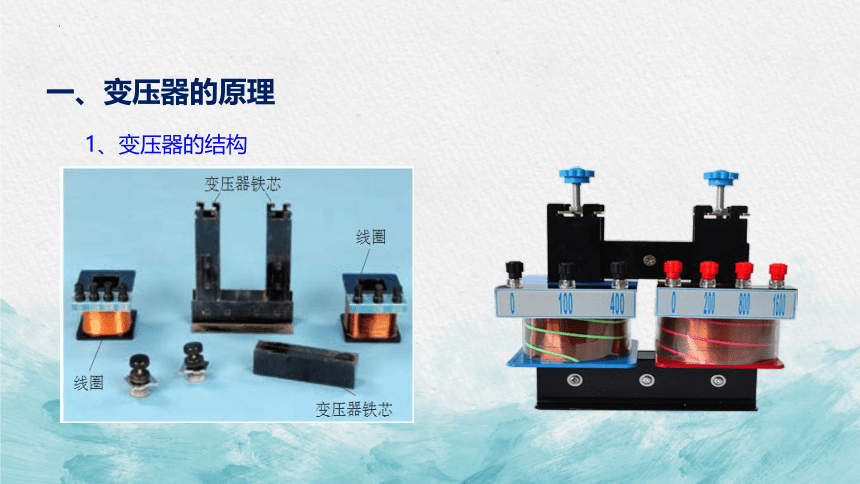

一、变压器的原理
1、变压器的结构
n1
n2
闭合铁芯
原线圈(初级线圈)—接电源
副线圈(次级线圈)—接负载
n1
n2
n1
n2
无铁芯
有铁芯
磁感线

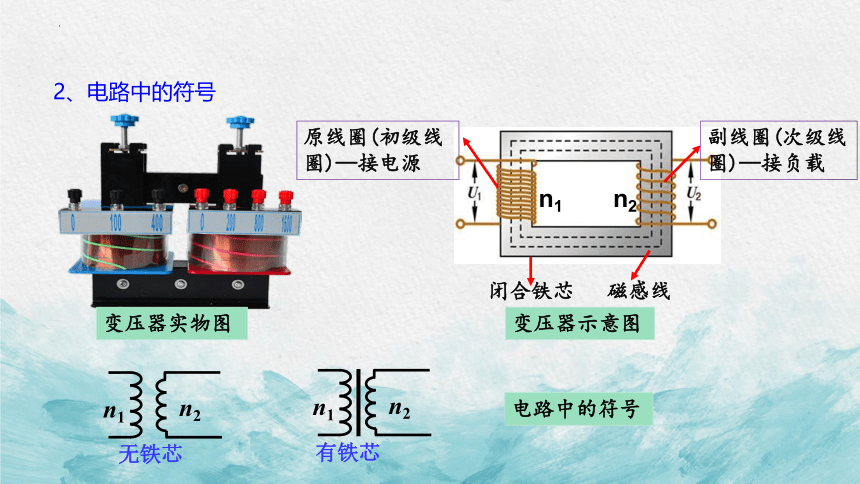

变压器示意图
电路中的符号
变压器实物图
2、电路中的符号

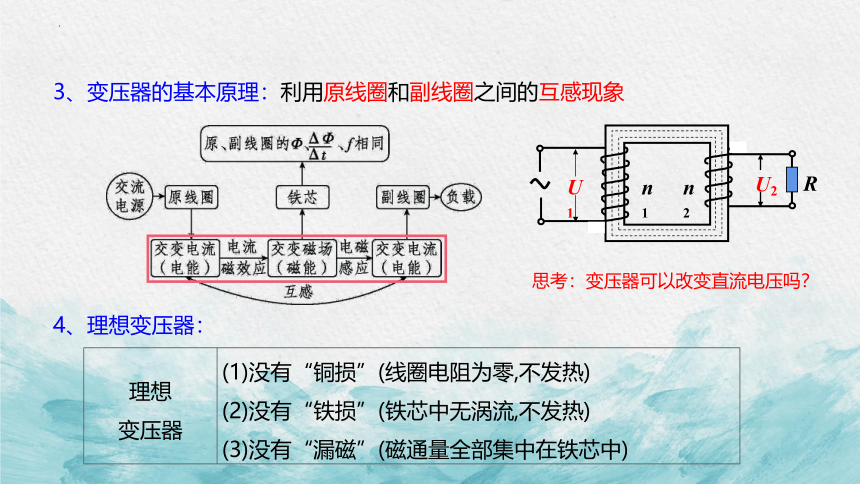

3、变压器的基本原理：利用原线圈和副线圈之间的互感现象
4、理想变压器：
U2
R
U1
n1
n2
理想 变压器 (1)没有“铜损”(线圈电阻为零,不发热)
(2)没有“铁损”(铁芯中无涡流,不发热)
(3)没有“漏磁”(磁通量全部集中在铁芯中)
思考：变压器可以改变直流电压吗？

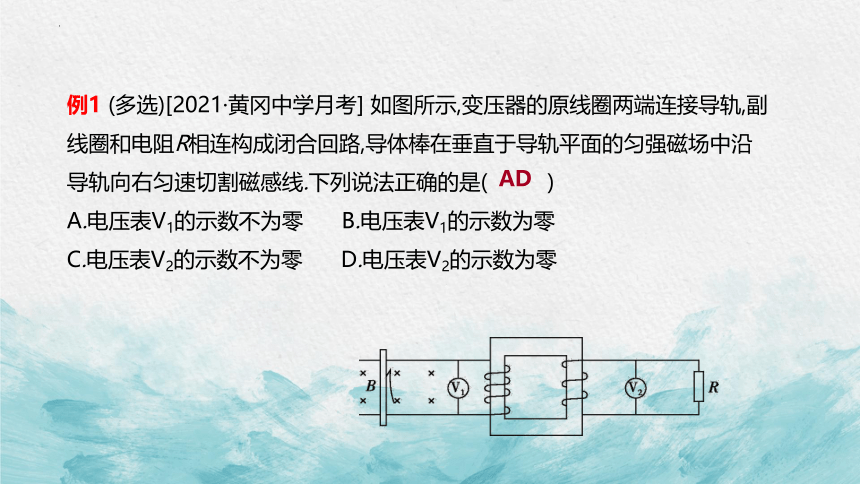

例1 (多选)[2021·黄冈中学月考] 如图所示,变压器的原线圈两端连接导轨,副线圈和电阻R相连构成闭合回路,导体棒在垂直于导轨平面的匀强磁场中沿导轨向右匀速切割磁感线.下列说法正确的是(　 )
A.电压表V1的示数不为零 B.电压表V1的示数为零
C.电压表V2的示数不为零 D.电压表V2的示数为零
AD
二、探究变压器原、副线圈电压与匝数的关系
A.5∶8 B.5∶16
C.1∶14 D.1∶8
例2.[2021·浙江学军中学期末] (1)某同学在做“探究变压器原、副线圈电压与匝数的关系”实验时,用学生电源提供给图L3-3-6甲所示变压器原线圈的电压为5 V,用演示电表交流50 V挡测量副线圈电压时示数如图乙所示,则变压器的原、副线圈匝数之比可能是　　　　(填选项前的字母).
(2)街头见到的变压器是降压变压器,假设它只有一个原线圈和一个副线圈,则　　　　　(选填“原线圈”或“副线圈”)应该使用较粗的导线.
副线圈
D
三、几个重要关系
1、电压与匝数的关系
U2
R
U1
n1
n2
(1)若n2 >n1
(2)若n2 升压变压器
则U2>U1
则U2 降压变压器
2、理想变压器输入功率等于输出功率:
即:
U1I1=U2I2
P入= P出
3、电流与匝数关系
此公式只适用于一个副线圈的变压器，多个用功率算
4、理想变压器原、副线圈的频率关系
（理想变压器）
例3.如图，理想变压器原、副线圈匝数比n1∶n2＝4∶1，电压表和电流表均为理想电表，灯泡电阻RL＝110 Ω，A、B端电压u1＝220sin 100πt(V)．下列说法正确的是(　　)
A．副线圈输出的交流电的频率为25 Hz
B．电压表的示数为55 V
C．电流表的示数为1.0 A
D．变压器输入功率为27.5 W
D
例4.如图所示，理想变压器原线圈的匝数n1＝100，两个副线圈的匝数分别为n2＝5和n3＝10，L1是2 Ω　的小灯泡，L2是4 Ω的小灯泡．当原线圈上接交变电压时，L1、L2都正常发光，那么，原线圈中的电压和电流分别为(　　)
A．40 V　 A B．6 V　 A
C．40 V　 A D．6 V　 A
C
四、常见变压器
1.自耦变压器
U2
U1
A
B
P
U1
U2
n1
n2
升压变压器
n1
n2
U1
U2
降压变压器
2.互感器
（测大电流和大电压）
电压互感器
电流互感器
例5.在变电所，经常要用交流电表去监测电网上的强电压和强电流，使用的仪器分别是电压互感器和电流互感器，如图所示的四个图中，能分别正确反映电压和电流互感器工作原理的是(　　)
A．丙和甲 B．丁和乙
C．甲和丙 D．乙和丁
A
例5.如图所示，P是电压互感器，Q是电流互感器，如果两个互感器的变压比和变流比都是50，电压表的示数为220 V，电流表的示数为3 A，则输电线路中的电压和电流分别是(　　)
A．11000V,150A B．1100V,15A
C．4.4V,16.7A D．4.4V,0.06A
A
五、课堂小结
1、变压器的构造
2、变压器的工作原理：
（1）、互感现象：变压器只能改变交流电的电压和电流
（2）、能量转化：电能→磁场能→电能
（3）、理想变压器
3、理想变压器的变压、变流规律：
4、常用变压器
你知道交流电战胜直流电的原因了吗
