轮轴的秘密
简单机械
冀人版科学五年级下册
-- 5.3 --
目录
3、课堂小结
1、情景导入
2、知识讲解
4、课堂练习
1、情景导入

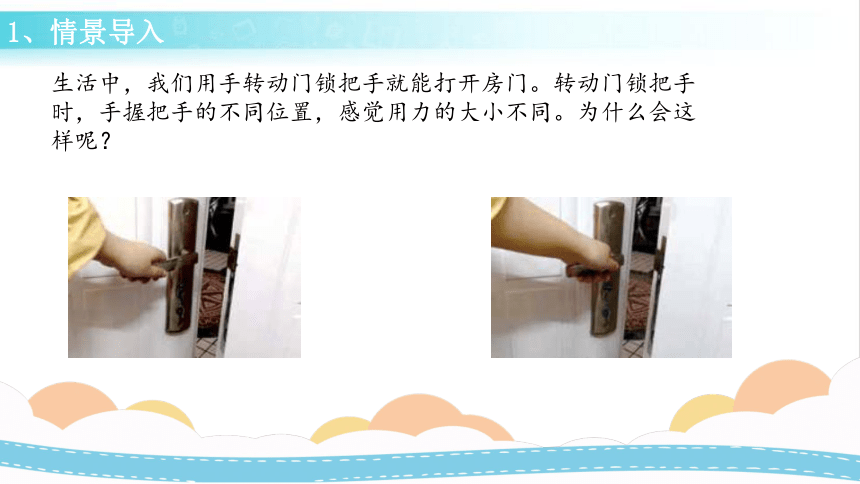

生活中，我们用手转动门锁把手就能打开房门。转动门锁把手时，手握把手的不同位置，感觉用力的大小不同。为什么会这样呢？
2、知识讲解

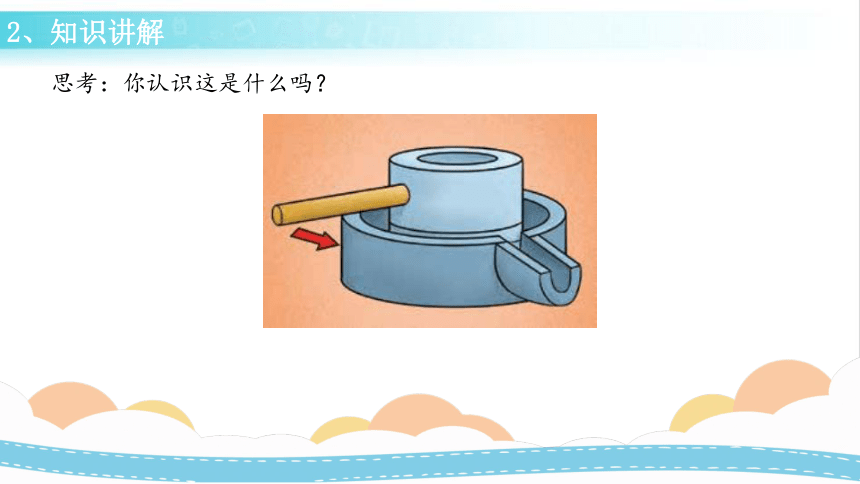

思考：你认识这是什么吗？
2、知识讲解

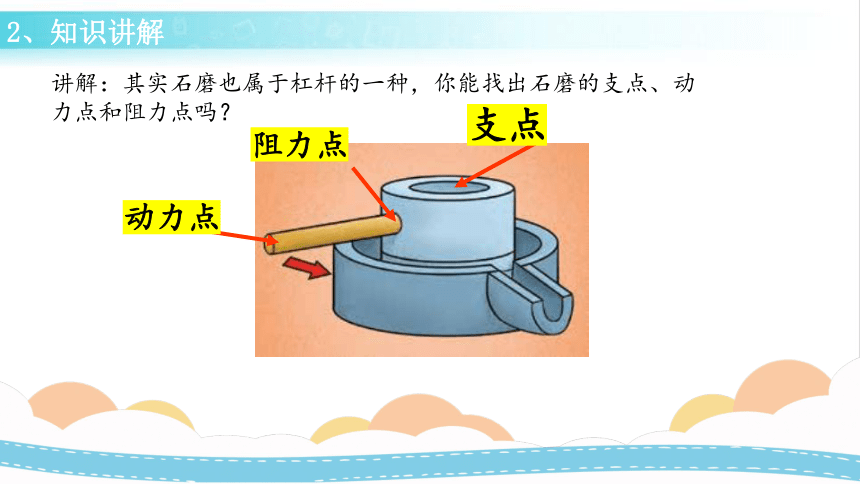

讲解：其实石磨也属于杠杆的一种，你能找出石磨的支点、动力点和阻力点吗？
阻力点
支点
动力点
2、知识讲解

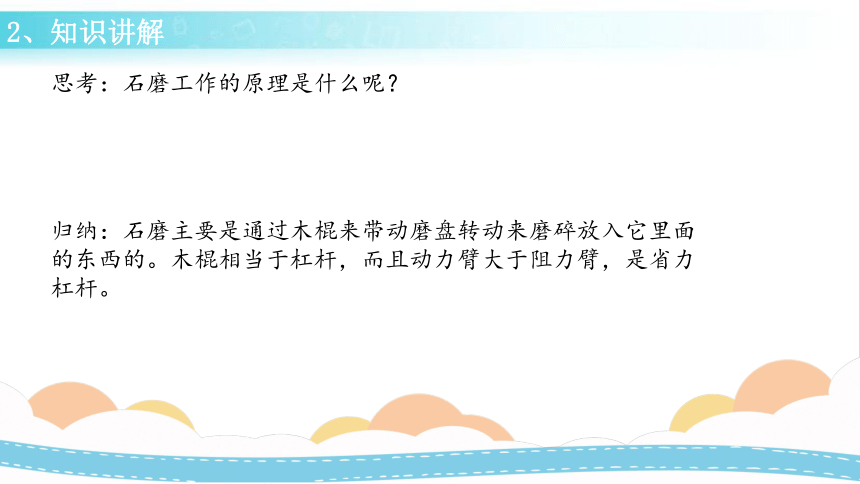

思考：石磨工作的原理是什么呢？
归纳：石磨主要是通过木棍来带动磨盘转动来磨碎放入它里面的东西的。木棍相当于杠杆，而且动力臂大于阻力臂，是省力杠杆。
2、知识讲解

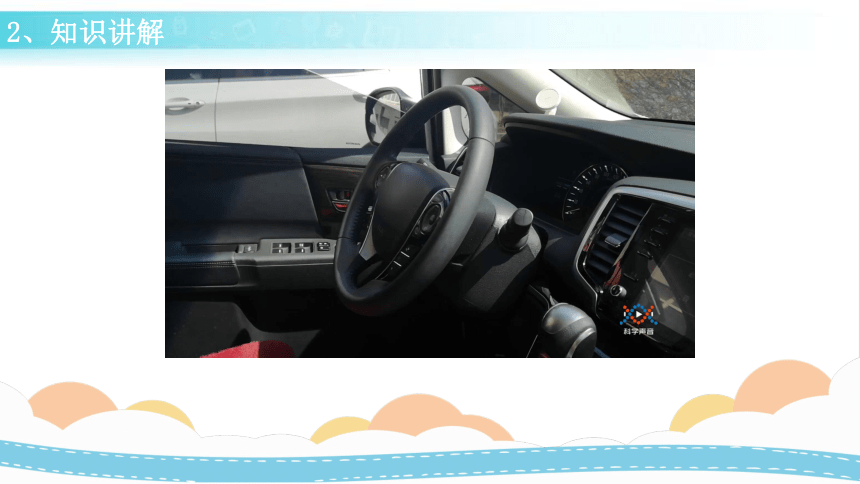

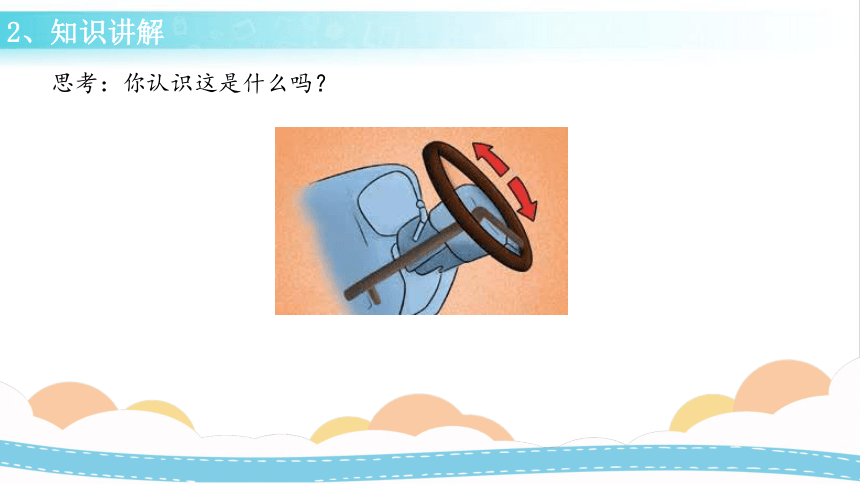

思考：你认识这是什么吗？
2、知识讲解

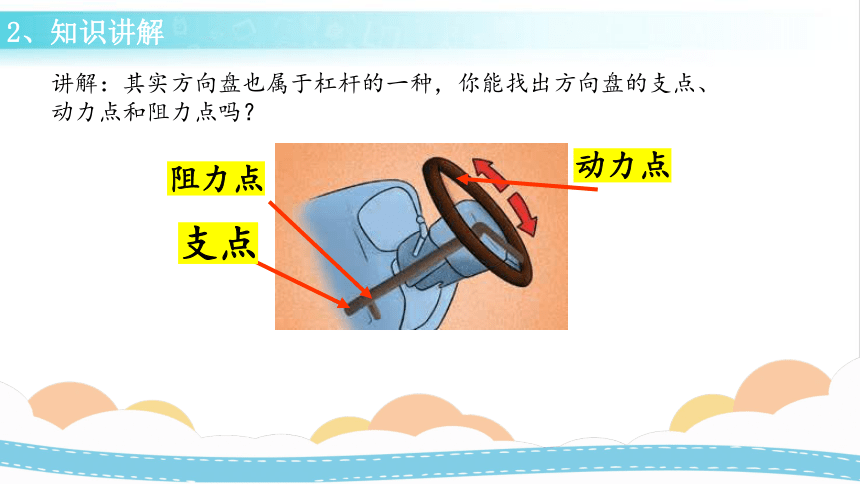

讲解：其实方向盘也属于杠杆的一种，你能找出方向盘的支点、动力点和阻力点吗？
支点
动力点
阻力点
2、知识讲解
思考：方向盘工作的原理是什么呢？
归纳：转向机构通过齿轮齿条把圆周运动转变为直线运动，通过转向拉杆推动车轮旋转，实现汽车的转向功能。方向盘的半径是力臂长度，方向盘越大越省力.
2、知识讲解

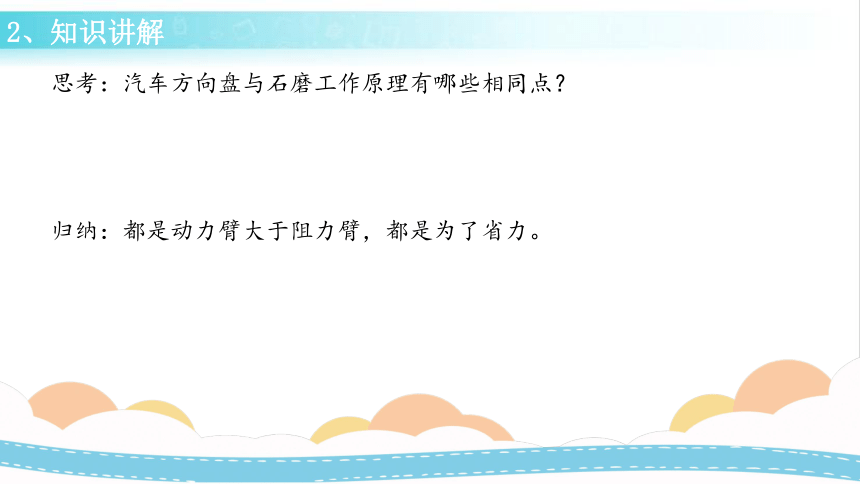

思考：汽车方向盘与石磨工作原理有哪些相同点？
归纳：都是动力臂大于阻力臂，都是为了省力。
2、知识讲解

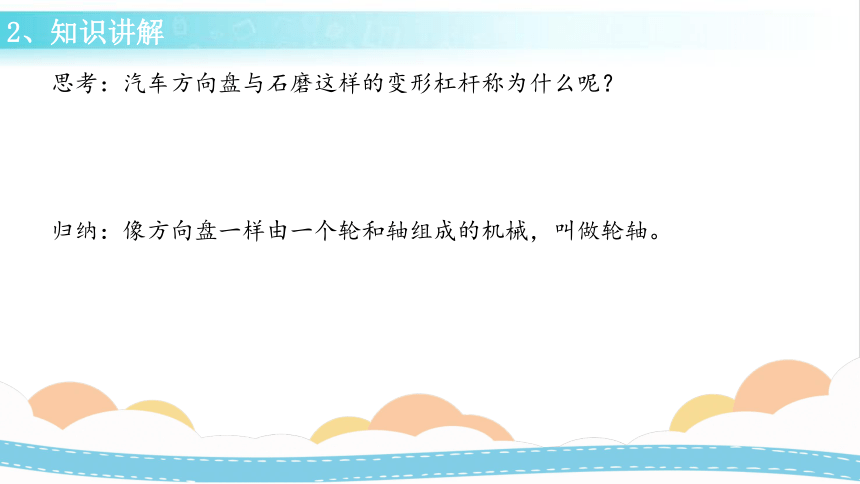

思考：汽车方向盘与石磨这样的变形杠杆称为什么呢？
归纳：像方向盘一样由一个轮和轴组成的机械，叫做轮轴。
2、知识讲解
2、知识讲解
思考：轮轴有什么作用呢？
实验方法：
（1）用测力计挂一定数量的钩码，垂直匀速提升一定高度，观察用力的大小。
（2）将相同数量的钩码挂在轮轴的轴上，测力计挂在轮轴的小轮上，拉动测力计，将钩码匀速提升至相同高度，观察用力的大小。
（3）将测力计挂在大轮上，重复第二步。
2、知识讲解
提示：每个实验要做三次，求其平均数。
2、知识讲解
思考：
1.在什么情况下，使用轮轴省力？在什么情况下，使用轮轴更省力？
2.拉动测力计的方向与重物提升的方向一致吗？
3.我们得出的实验结论是什么？
2、知识讲解
2、知识讲解
归纳：当动力作用在“轮”上，阻力作用在“轴”上时，使用轮轴能够省力，而且在轴不变的情况下，轮越大越省力；同时，轮轴能够改变用力的方向。
思考：生活中有什么地方用到了轮轴呢？
2、知识讲解
2、知识讲解
轴
轮
2、知识讲解
削铅笔机
轮
轴
2、知识讲解
轮
轴
门把手
2、知识讲解
活动扳手
2、知识讲解
轮
轴
2、知识讲解
轮
轴
风 车
2、知识讲解
轮
轴
2、知识讲解
思考：想一想，这些水龙头或阀门有什么不同？分别适合用在什么地方？
2、知识讲解
归纳：水龙头是阀门的一种，一般大口径的叫阀门，水龙头是指用在水管路上的小阀门，水龙头一拧就出水，阀门一拧可以是别的地方出水。水龙头在管线末端，阀门在管线中间
思考：如果用小扳手拧不动，可以用什么方法解决？
2、知识讲解
归纳：当工人师傅维修阀门用小扳手拧不动时，可以用长一点的扳手拧或在小扳手柄上套一个长一些的金属管，通过加长杠杆动力点到支点的距离，达到省力的目的。
思考：这是一个神奇的小魔盒。用手从盒子的一端拉出50厘米的绳子，而另一端的小汽车才前进10厘米。猜一猜，小魔盒里面可能是什么结构？
2、知识讲解
归纳：可能是一个轮轴结构，小汽车的绳子缠绕在轴上，手拉的绳子缠绕在轮上，且轮半径是轴半径的5倍，就能达到上述结果。
3、课堂小结
1.当动力作用在“轮”上，阻力作用在“轴”上时，使用轮轴能够省力，而且在轴不变的情况下，轮越大越省力；同时，轮轴能够改变用力的方向。
4、课堂练习
1.所有的轮轴都是省力的。( )
2.自行车脚踏板应用了轮轴原理,能够省力。( )
3.轮轴的轴心相当于杠杆的支点。( )
√
√
√
课后作业
1.背诵并默写轮轴的作用。
谢谢观看
