2023学年河南省中招物理一轮复习备考
《力学》作图（2）
1.压力

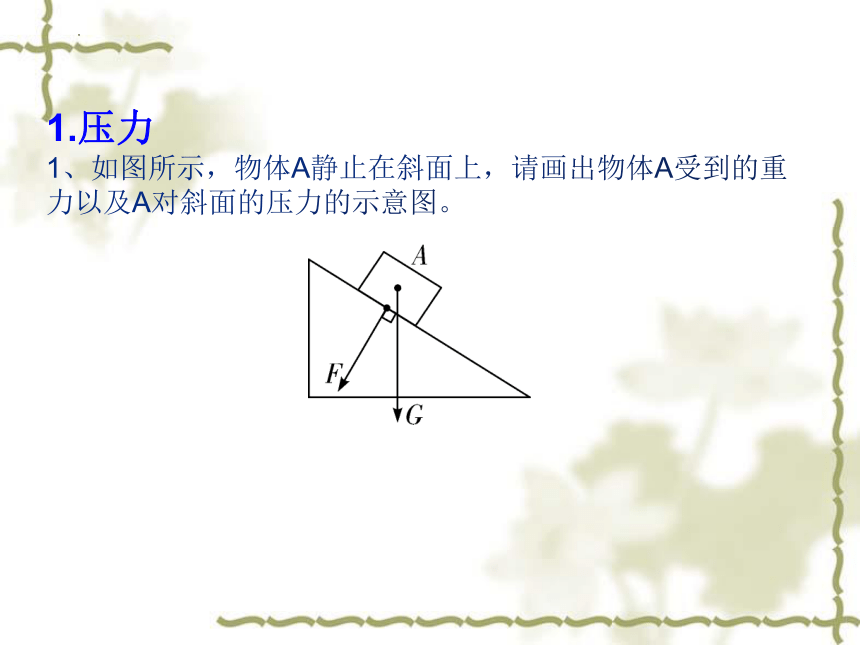

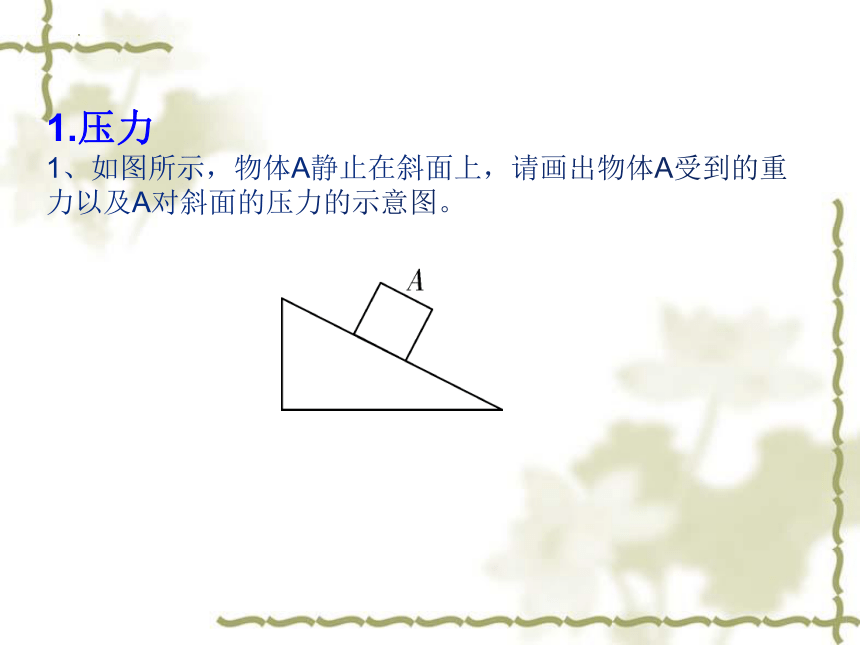

1、如图所示，物体A静止在斜面上，请画出物体A受到的重力以及A对斜面的压力的示意图。

1.压力
1、如图所示，物体A静止在斜面上，请画出物体A受到的重力以及A对斜面的压力的示意图。

1.压力

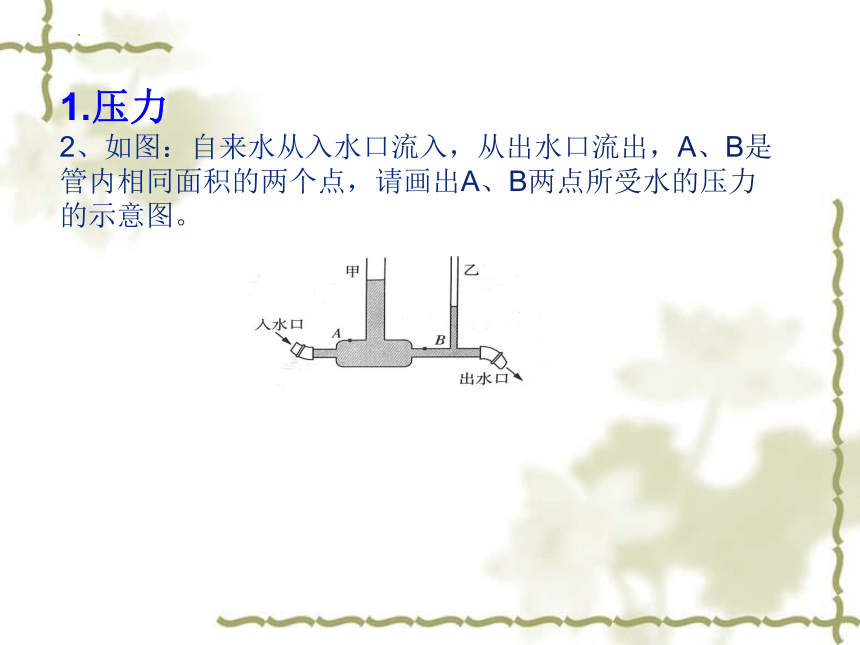

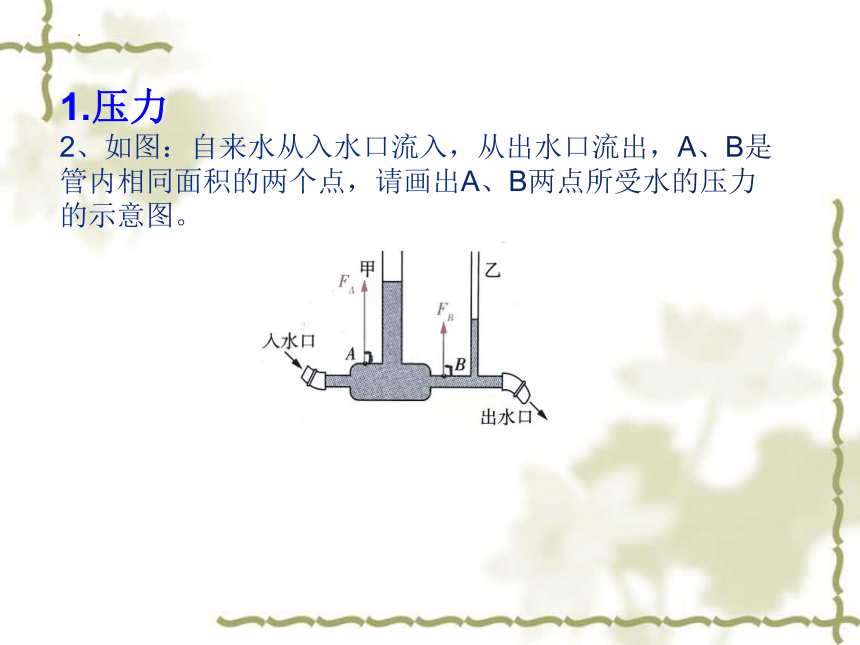

2、如图：自来水从入水口流入，从出水口流出，A、B是管内相同面积的两个点，请画出A、B两点所受水的压力的示意图。
1.压力
2、如图：自来水从入水口流入，从出水口流出，A、B是管内相同面积的两个点，请画出A、B两点所受水的压力的示意图。
2.浮力

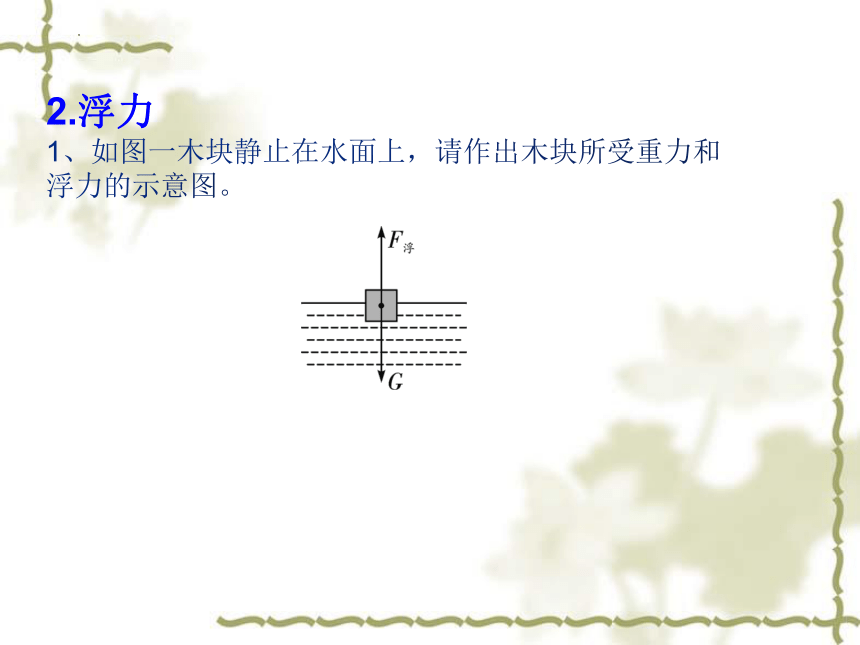

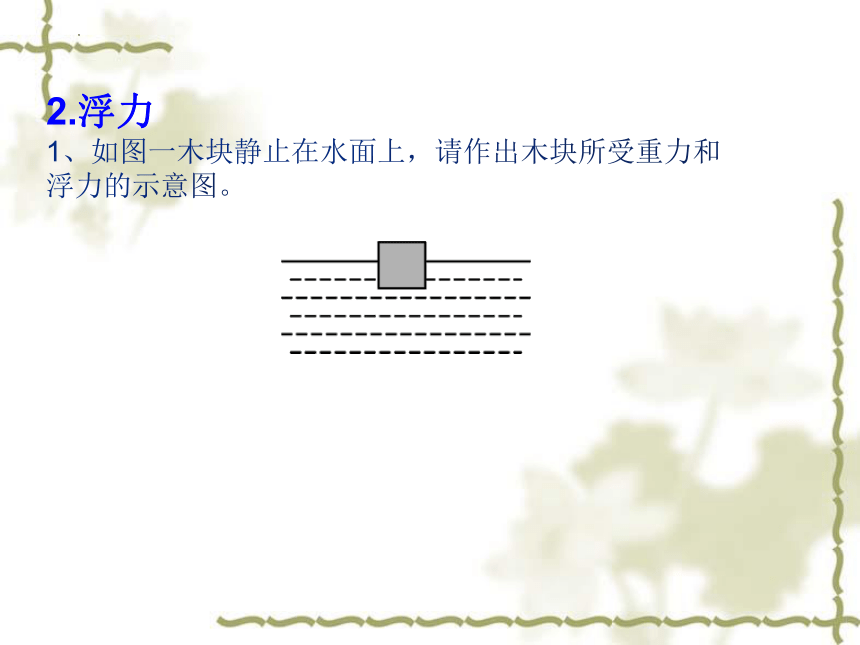

1、如图一木块静止在水面上，请作出木块所受重力和浮力的示意图。

2.浮力
1、如图一木块静止在水面上，请作出木块所受重力和浮力的示意图。

2.浮力

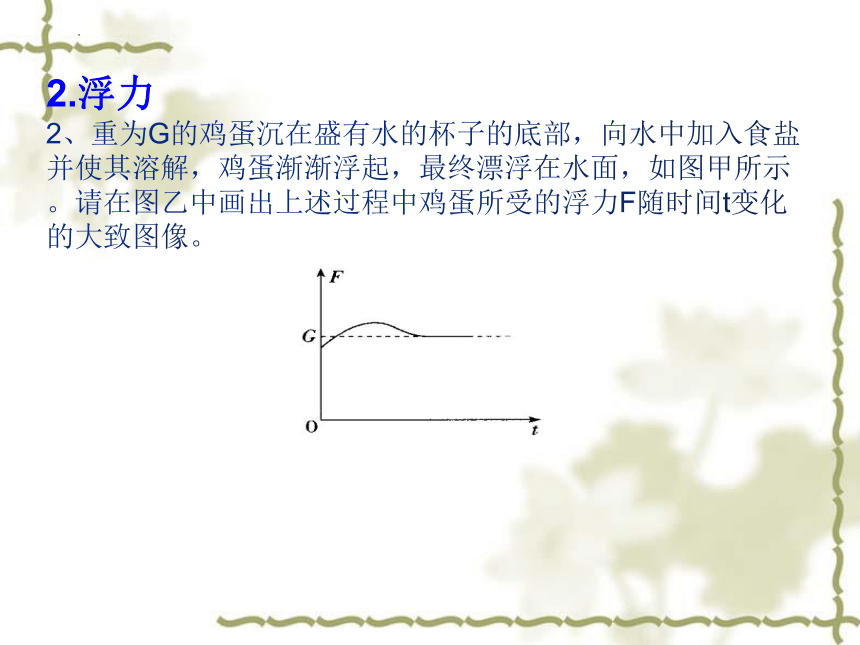

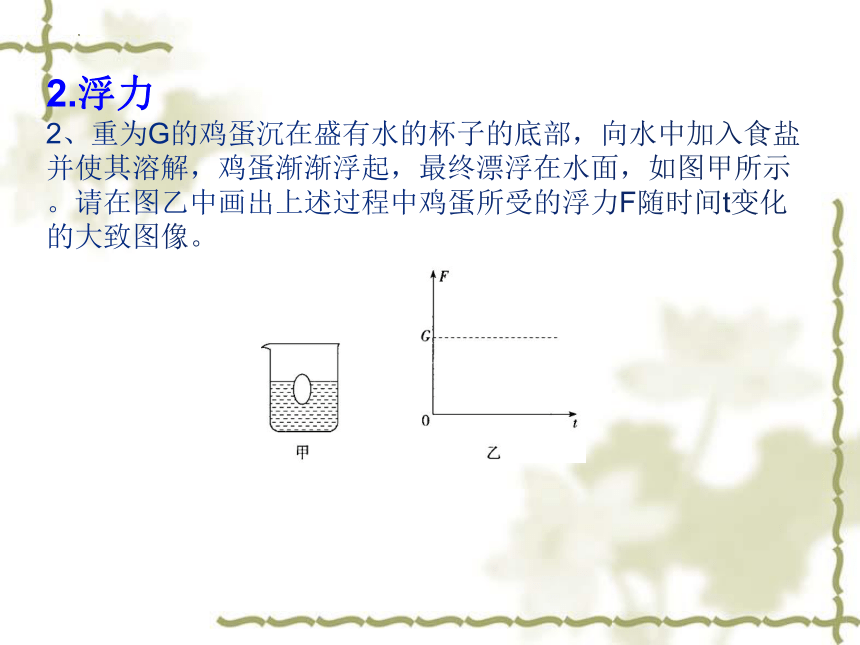

2、重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，如图甲所示。请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图像。

2.浮力
2、重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，如图甲所示。请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图像。
3.画出指定力的示意图
1.物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受弹力的示意图。
3.画出指定力的示意图
1.物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受弹力的示意图。
3.画出指定力的示意图
2.质量均匀的小球a从地面冲上弧形轨道,如图所示，是小球a向上运动的某一状态，请画出此时小球所受重力及小球对弧形轨道压力的示意图。
3.画出指定力的示意图
2.质量均匀的小球a从地面冲上弧形轨道,如图所示，是小球a向上运动的某一状态，请画出此时小球所受重力及小球对弧形轨道压力的示意图。
4.受力分析作图
1.一个木块从斜面上A处静止滑下，在水平面上经过B处继续向前滑动，直到C处静止，请画出木块在B处的受力示意图。
4.受力分析作图
1.一个木块从斜面上A处静止滑下，在水平面上经过B处继续向前滑动，直到C处静止，请画出木块在B处的受力示意图。
4.受力分析作图
2.如图，汽车沿平直公路向前行驶，但不知是“加速、匀速、减速”中的哪种状态。车顶A处滴落的水滴最终落在靠前的B处。车厢地板上的木箱C始终相对车厢静止。画出木箱C的受力示意图。
4.受力分析作图
2.如图，汽车沿平直公路向前行驶，但不知是“加速、匀速、减速”中的哪种状态。车顶A处滴落的水滴最终落在靠前的B处。车厢地板上的木箱C始终相对车厢静止。画出木箱C的受力示意图。
四、当堂检测：（每空14分，共70分）
1.如图所示，水平桌面上静置一物体M，以M为研究对象，画出一对相互作用力示意图。
四、当堂检测：（每空14分，共70分）
2、如图所示，在试管壁上开了三个小孔，请画出水从三个小孔同时流出的大致路径（水流用实线）。

四、当堂检测：（每空14分，共70分）
3.将一个鸡蛋轻轻放入烧杯里的水中，然后向水中加盐，使鸡蛋上浮，如图所示.在图中画出鸡蛋上浮时所受浮力的示意图。

四、当堂检测：（每空14分，共70分）
4.下图是神舟十三号返回舱开伞后降落的情景，请画出返回舱所受重力G的示意图。
四、当堂检测：（每空14分，共70分）
5．如图所示，A处于静止状态，光滑地面上B在拉力F作用下向右加速运动。请在图中画出A物体的受力的示意图（力的作用点图中已标出）。
五、课堂小结：（谈谈你这节课的收获？）
