第九章 第４节
流体压强与流速的关系

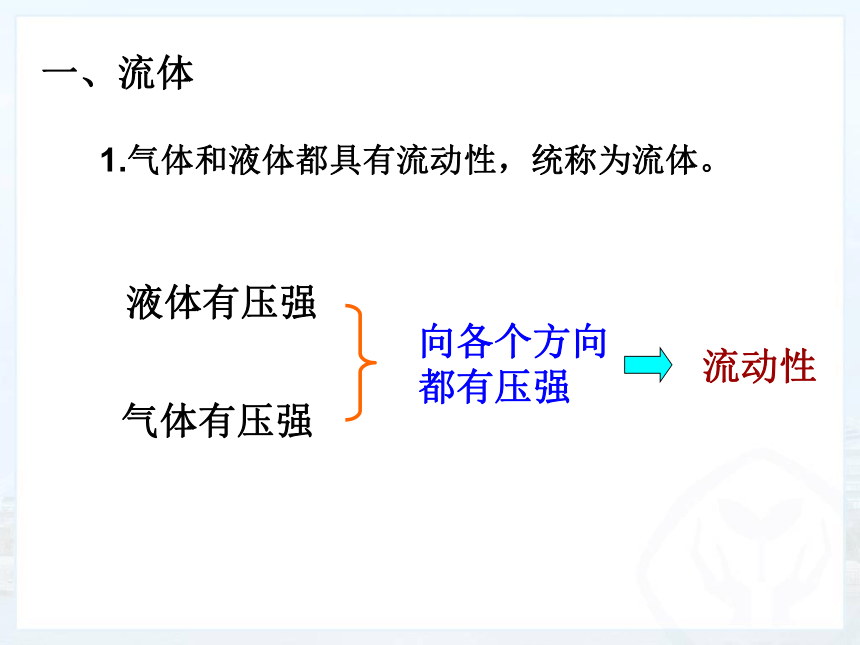

一、流体
向各个方向都有压强
流动性
1.气体和液体都具有流动性，统称为流体。
液体有压强
气体有压强

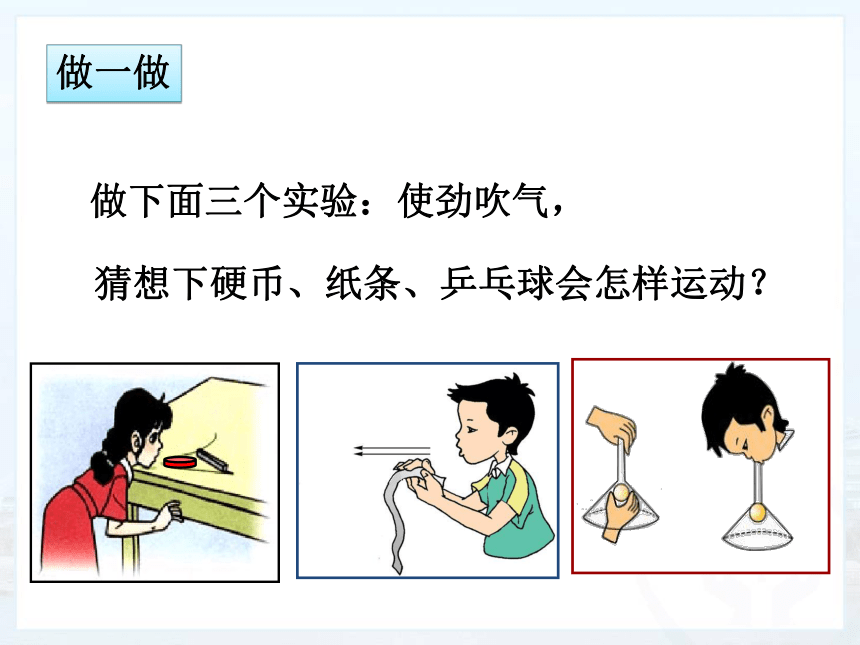

做一做
做下面三个实验：使劲吹气，
猜想下硬币、纸条、乒乓球会怎样运动？
1.采取___方法，增大了_____（位置）的流速。
2.通过___现象显示出流体压强的变化。
3.猜想：流速越_______的位置，压强越_____。

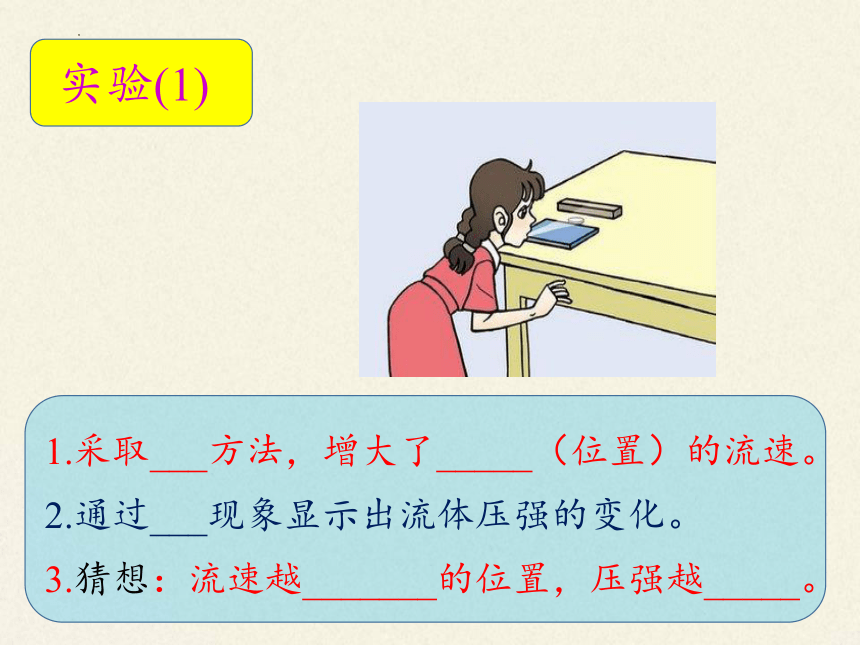

实验(1)

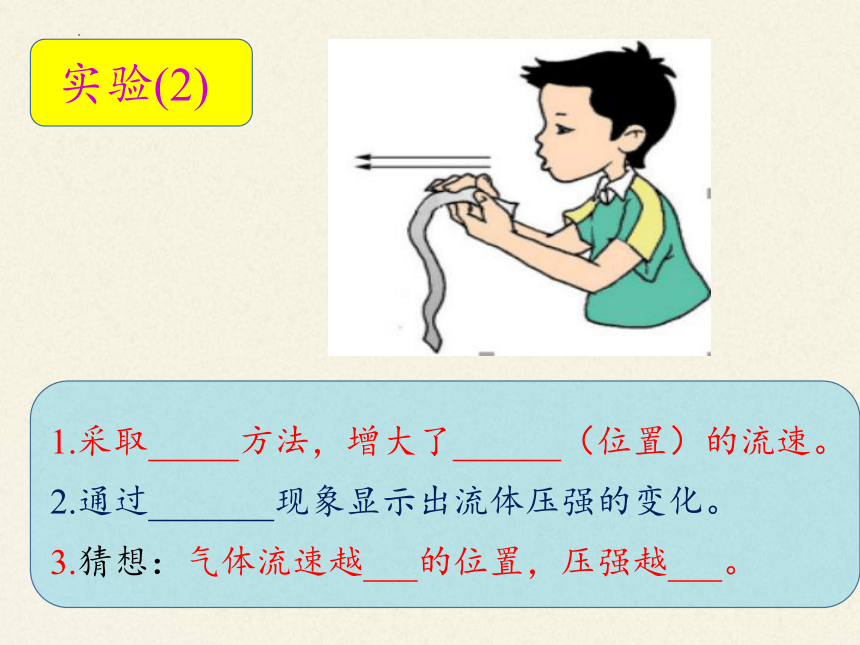

实验(2)
1.采取_____方法，增大了______（位置）的流速。
2.通过_______现象显示出流体压强的变化。
3.猜想：气体流速越___的位置，压强越___。
吹气
v 大
P小
P大
P大
1.采取___方法，增大了_______（位置）的流速。
2.通过______现象显示出流体压强的变化。
3.结论：气体流速越_____的位置，压强越______。

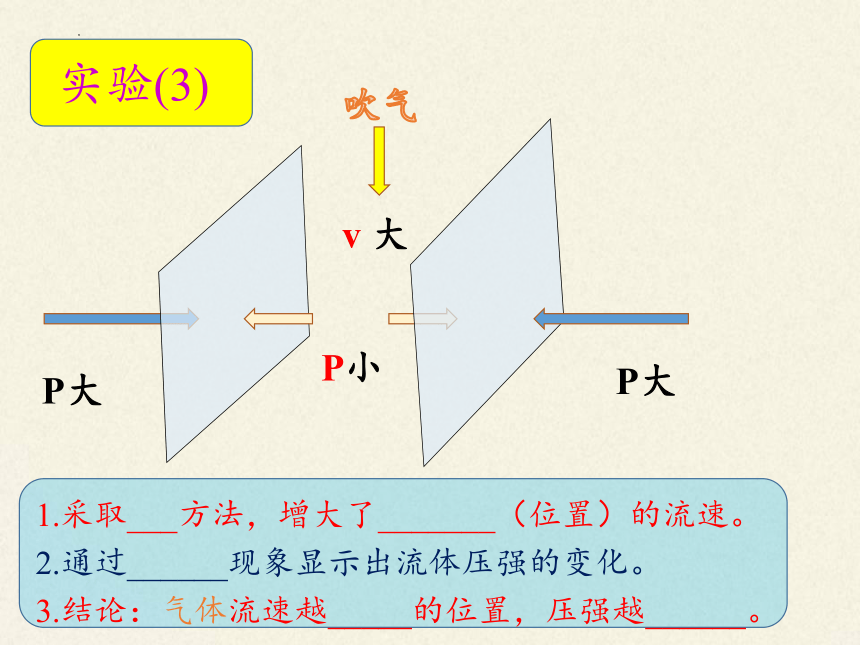

实验(3)

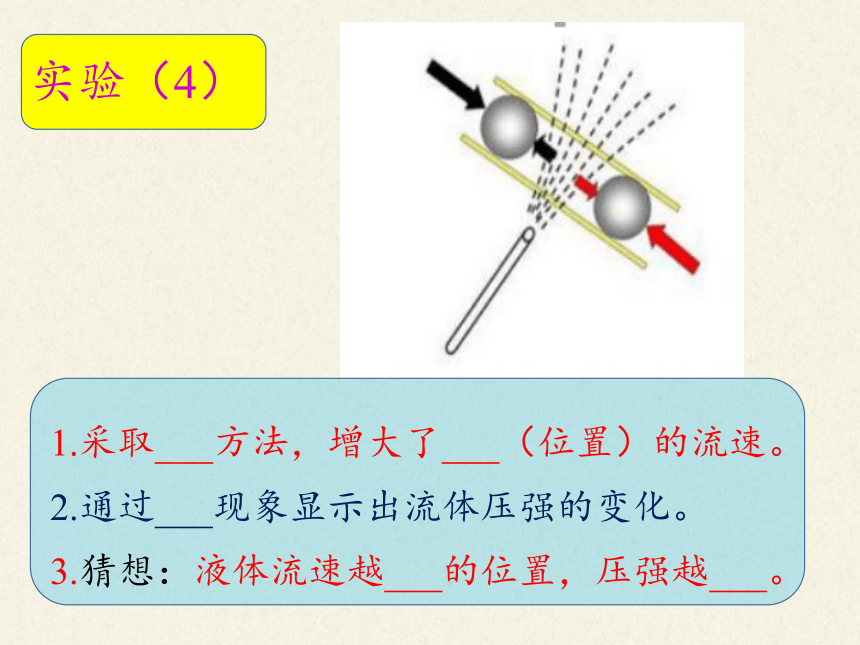

实验（4）
1.采取___方法，增大了___（位置）的流速。
2.通过___现象显示出流体压强的变化。
3.猜想：液体流速越___的位置，压强越___。

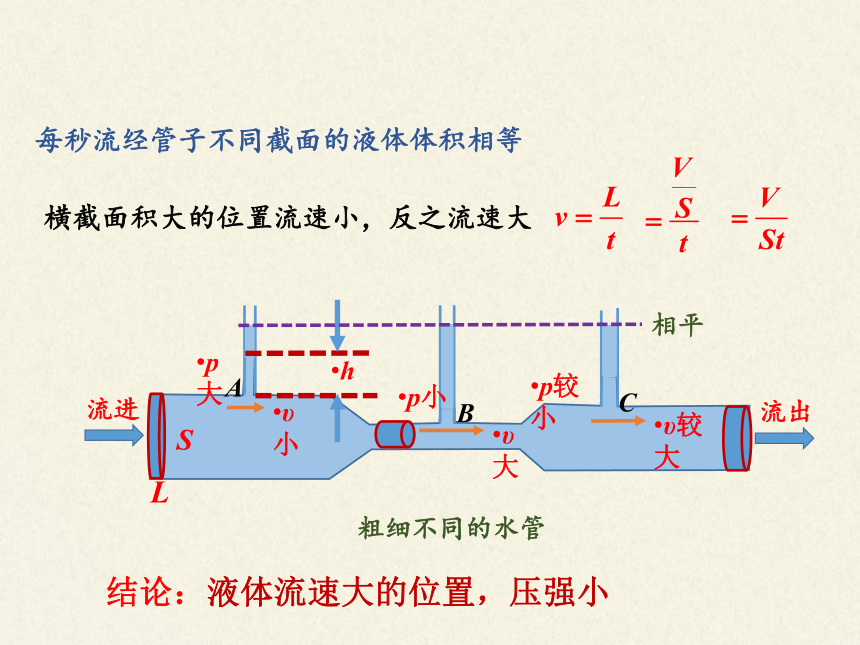

每秒流经管子不同截面的液体体积相等
p大
p较小
p小
横截面积大的位置流速小，反之流速大
结论：液体流速大的位置，压强小
A
B
C
υ小
υ大
υ较大
h
流进
流出
粗细不同的水管
相平

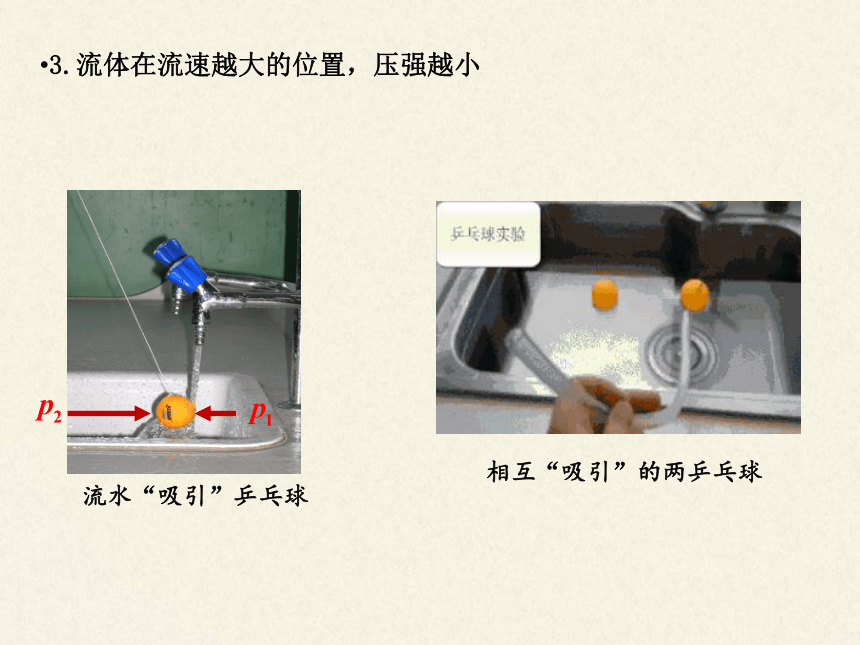

流水“吸引”乒乓球
相互“吸引”的两乒乓球
3.流体在流速越大的位置，压强越小
在气体和液体中，
流速越大的位置，压强越小。
结论：

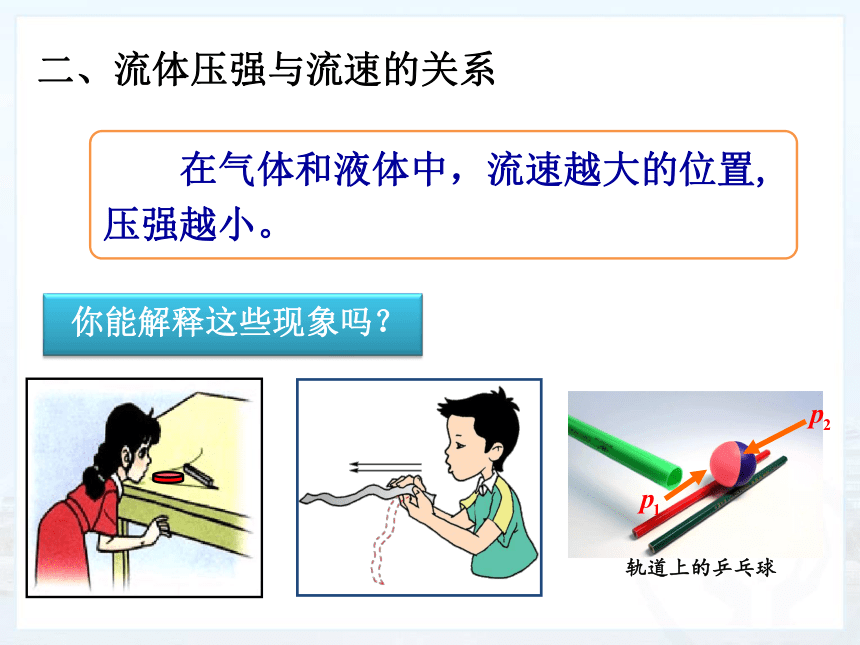

二、流体压强与流速的关系
在气体和液体中，流速越大的位置,压强越小。
你能解释这些现象吗？
轨道上的乒乓球

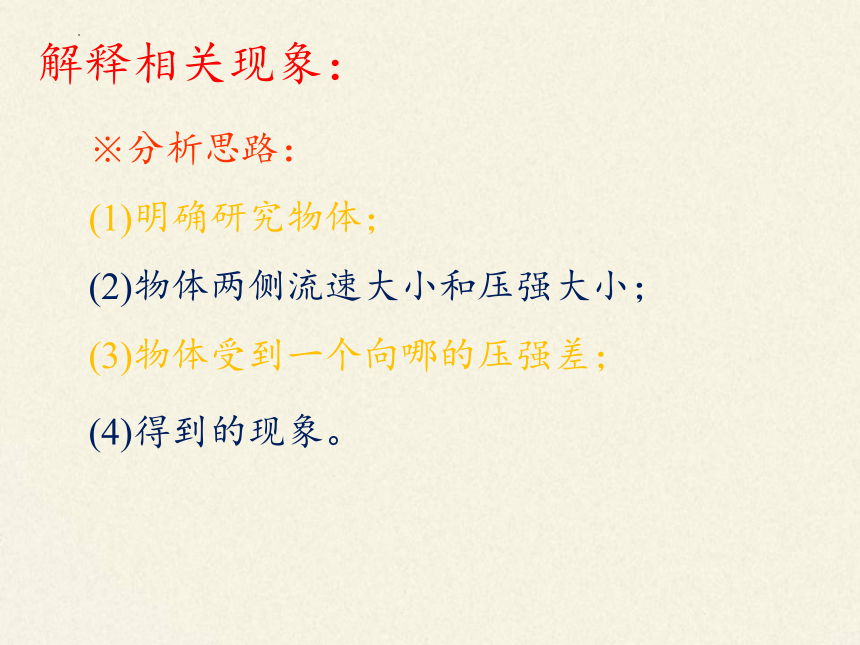

解释相关现象：
※分析思路：
(1)明确研究物体；
(2)物体两侧流速大小和压强大小；
(3)物体受到一个向哪的压强差；
(4)得到的现象。
为什么向下吹乒乓球时，乒乓球不落下？
乒乓球
上边的空气流速______压强_____，下边的空气流速____压强____，球受到一个_____的 ____，球不会落下。
大
小
小
大
向上
压力差
旋转的乒乓球打出弧线球
1.利用
三、流体压强的利用与防止
机翼上下表面的压强差是产生升力的原因
机翼上下表面的压强差是产生升力的原因。
动手做一个机翼模型
p2大
υ小，
p1小
υ大，
草原犬鼠的“空调”洞穴
化油器
喷雾器
贮水罐
活塞
喷嘴
υ空气
p2
p1
跑车的尾翼
（气流偏导器）
气流偏导器
上方的空气流速小压强大，
下方的空气流速大压强小，
它受到一个向下的压力差，使车轮紧抓地面。
地铁站台安装屏蔽门（安全线）
铁路旁有防护网
2.防止
（2）为什么人必须
站在安全线以外
的位置上候车？
人
内侧的空气流速____压强____，外侧的空气流速____压强_____，人受到一个____的______，将人推向火车。
大
小
小
大
向内
压力差
1912年秋天，远洋航轮“奥林匹克”号与较小的铁甲巡洋舰同向航行，但是当两船平行的时候，突然小船竟然扭头几乎笔直地向大船冲去，结果小船把“奥林匹克”的船舷撞了一个大洞。
一次海难
航海规则为什么规定两艘轮船不能近距离同向（并排）航行？
同向行驶两船中间部分水流速大，压强小，两船就会在外侧压力下撞在一起。
2.防止
1. 下雨天，狂风大作。雨伞常常会向上飘。
伞
上边的空气流速___压强___，下边的空气流速___压强___，伞受到一个____的____，所以向上飘。
大
小
小
大
向上
压力差
四、生活中有关流体压强与流速关系的现象
课堂练习
1．如果在气体和液体中流速越大的位置压强越大，则不会出现的情况是（ ）。
A．飞机翅膀的截面形状应该反过来
B．两艘并列同向行驶的船只不会相撞
C．地铁、火车站的站台安全线不必设置
D．喷雾器再怎么用力吹也喷不出雾来
C
2．物理学中把具有流动性的液体和气体统称____体，当流体流动时，流速越大的位置其压强_____；流速越小的位置其压强_____．
3．飞机的机翼是上凸下平，当飞行时，机翼上方的空气流速_____，压强小，下方空气流速_____而压强_____，这一压强差，就使飞机获得了向上的升力．
流
越小
越大
大
小
大
3. 一辆轿车在水平平直公路上高速行驶，如图所示（　　）
A．轿车上表面空气流速小压强大
B．轿车上表面空气流速大压强小
C．轿车行驶过快，可能飞离地面
D．轿车对地面的压力等于重力
B
4．在火车站和地铁站台上，都画有一条安全线，当火车快速开过时，人越过这条线就会有危险。这是因为，火车开动时，靠近火车的地方气体___________，压强_________，离站台远的地方气体__________，压强 ________，强大的气流会___________________。
流速大
小
流速小
大
将人推向列车
5．唐代著各诗人杜甫的《茅屋为秋风所破歌》中写道：“八月秋高风怒号，卷我屋上三重茅。”说的是大风掀走了茅屋的屋顶，你能解释为什么风大时能把屋顶掀走吗？
杜甫
课堂小结
1．流体 ：气体和液体都具有流动性，统称为流体；
2．流体压强与流速的关系：流速大的位置压强小，流速小的位置压强大；
3．飞机升力：机翼上下表面压强差是产生升力原因；
4．流体压强与流速的关系的现象。
