第五章 透镜及其应用
第五单元
第1节 透镜
能力提升
核 心 素 养
基 础 过 关
基 础 过 关
知识点1 透镜

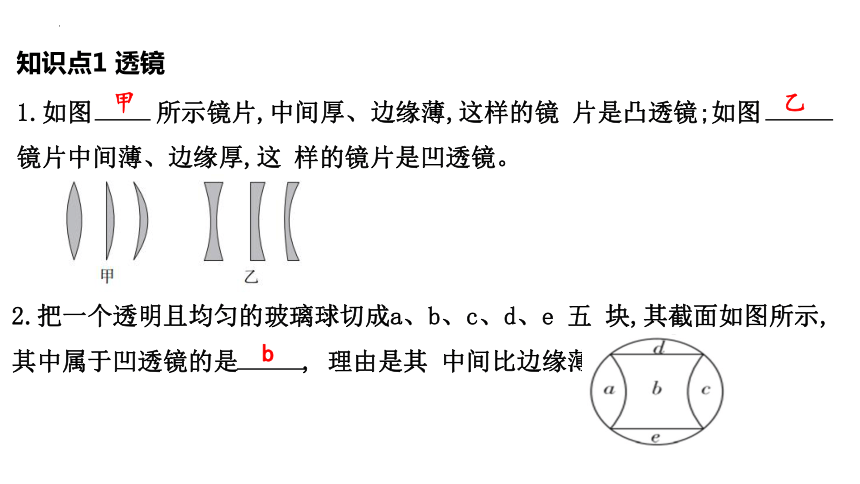

1.如图 所示镜片,中间厚、边缘薄,这样的镜 片是凸透镜;如图 镜片中间薄、边缘厚,这 样的镜片是凹透镜。
2.把一个透明且均匀的玻璃球切成a、b、c、d、e 五 块,其截面如图所示,其中属于凹透镜的是 , 理由是其 中间比边缘薄 。
甲
乙
b
知识点2 凸透镜对光线的作用

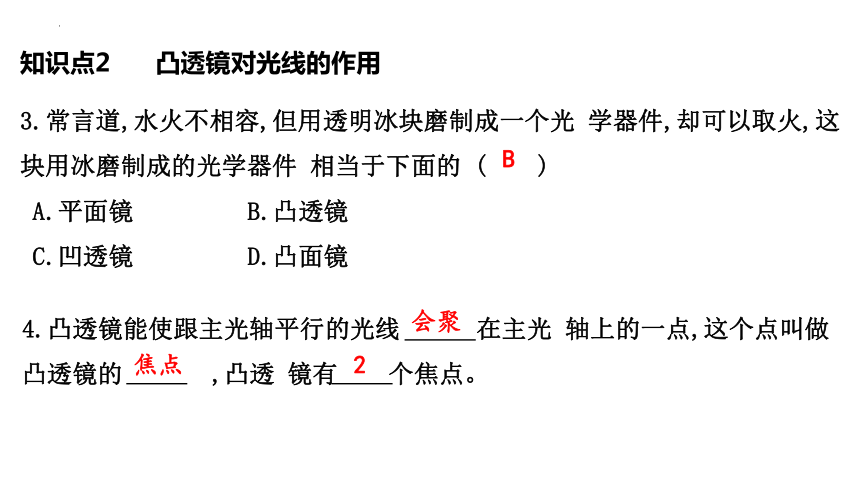

3.常言道,水火不相容,但用透明冰块磨制成一个光 学器件,却可以取火,这块用冰磨制成的光学器件 相当于下面的 ( )
A.平面镜 B.凸透镜
C.凹透镜 D.凸面镜
4.凸透镜能使跟主光轴平行的光线 在主光 轴上的一点,这个点叫做凸透镜的 ,凸透 镜有 个焦点。
B
2
焦点
会聚

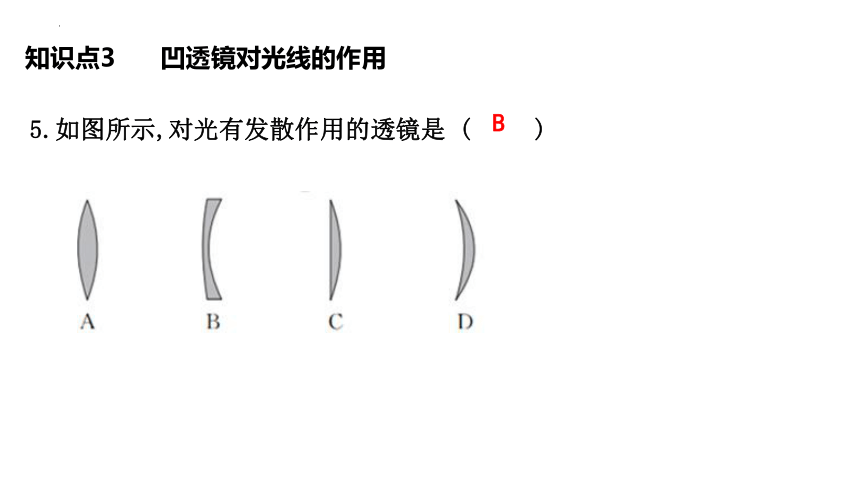

5.如图所示,对光有发散作用的透镜是 ( )
知识点3 凹透镜对光线的作用
B

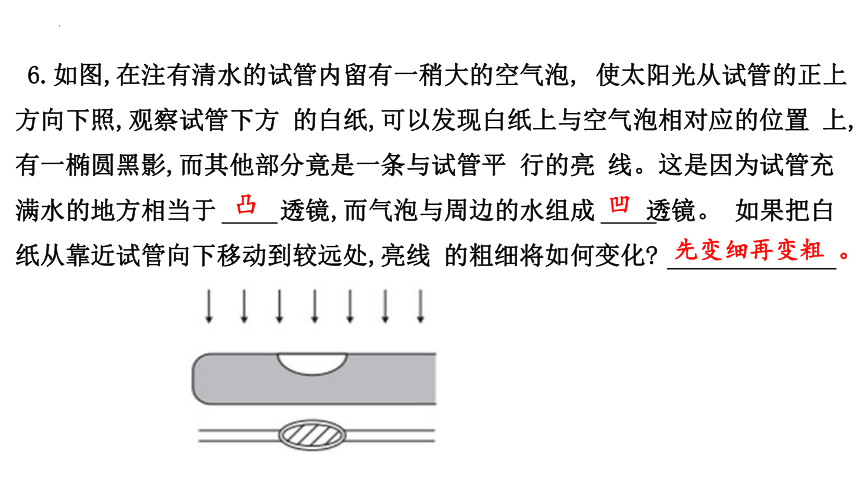

6.如图,在注有清水的试管内留有一稍大的空气泡, 使太阳光从试管的正上方向下照,观察试管下方 的白纸,可以发现白纸上与空气泡相对应的位置 上,有一椭圆黑影,而其他部分竟是一条与试管平 行的亮 线。这是因为试管充满水的地方相当于 透镜,而气泡与周边的水组成 透镜。 如果把白纸从靠近试管向下移动到较远处,亮线 的粗细将如何变化
凸
凹
先变细再变粗 。
知识点4 透镜的焦点和焦距

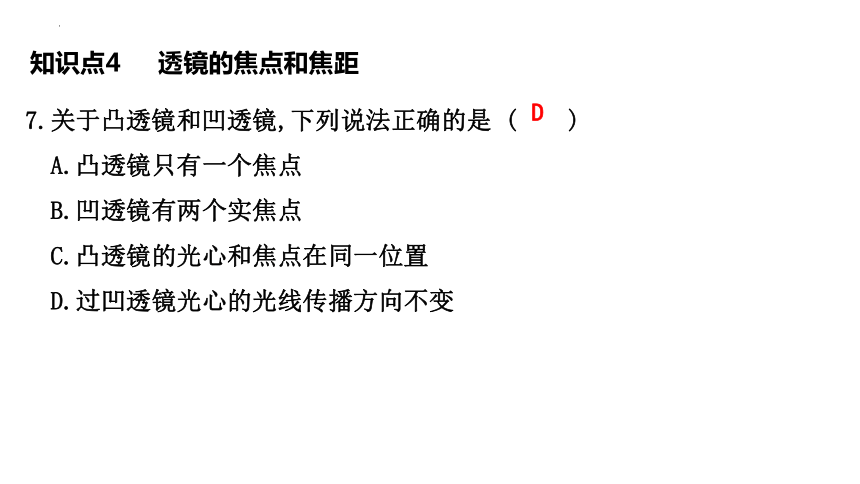

7.关于凸透镜和凹透镜,下列说法正确的是 ( )
A.凸透镜只有一个焦点
B.凹透镜有两个实焦点
C.凸透镜的光心和焦点在同一位置
D.过凹透镜光心的光线传播方向不变
D
8.把凸透镜正对太阳光,可在另一侧距凸透镜10cm 处得到一个最小、最亮的光斑,由此可知该凸透镜 的焦距为 ( )
A.5cm B.10cm C.15cm D.20cm
9.平行于凹透镜主轴的光线经凹透镜折射后,发散光线的反向延长线交于一点,这一点叫凹透镜的 。
10.透镜 到 的距离叫焦距。 透镜的焦距越短,折光能力越强。
B
焦点
焦点
光心
能力提升
11.如图所示光路图中,正确的是 ( )
A
12.小明利用太阳光测量凸透镜焦距,下列操作最合 理的是 ( )
C
13.想用凸透镜使小灯泡发出的光变成平行光,应把 小灯泡放在如图所示的 ( )
A.a 点 B.b 点
C.c点 D.d 点
D
14.林雨在森林公园游玩时,看到一个丢弃的透明塑 料瓶。她想到,如果下雨使得瓶中进了水,就可 能会成为森林火灾的元凶。于是她捡起瓶子丢 进了垃圾桶。这其中引起火灾的主要原因是 ( )
A.盛有水的透明塑料瓶相当于一凸透镜,对光线 有会聚作用
B.盛有水的透明塑料瓶相当于一凸透镜,对光线 有发散作用
C.盛有水的透明塑料瓶相当于一凹透镜,对光线 有会聚作用
D.盛有水的透明塑料瓶相当于一凹透镜,对光线 有发散作用
A
15.如图所示,烈日炎炎的中午,车主将一瓶矿泉水随手放在仪表盘的防滑垫上,导致车内物品起火,挡风玻璃当场碎裂。这是因为矿泉水瓶装水部分的形状是 ,射入车内的光线经矿泉水瓶折射后集中于它的 上,时间一长正好使放置于此处的物品起火。
中间厚边缘薄
焦点
16.如图所示,利用太阳光可以完成以下实验。
(1)如图甲所示,太阳光照到人身上形成影子,该现象说 。
说明光在空气中是沿直线传播的
(2)如图乙所示,太阳光垂直照向凸透镜,可在距 凸透镜10cm 处的白纸上得到一个最小、最 亮的光斑,该凸透镜的焦距为 cm。
10
17.如图是平行光线经过透镜折射后的光路,请在方 框中填入适当透镜的符号。
18.如图,请画出光线经过凸透镜后光路图。
F
F
b
a
O
19.请你用所学物理知识解释:在夏日的中午,为什么要避免给花草树木浇水
解:植物表面的水滴中间厚两边薄,相当于一个凸透镜, 对光有会 聚作用, 这样容易灼伤植物表面。
核 心 素 养
20.如图所示,当用眼睛去观察镜子时,光束似乎是 从 M 处发散开来的,则透镜的焦距是 ( )
A
A.0.1m B.0.2m C.0.3m D.0.5m
21.小星同学利用太阳光测量凸透镜的焦距,方法如图所示。他注意到让凸透镜正对阳光,但没有仔 细调节纸片与透镜的距离,在纸片上的光斑并不 是最小时,就测出了光斑到凸透镜中心的距离L,那么,凸透镜的实际焦距 ( )
A.一定小于L B.一定大于L
C.可能等于L D.可能小于L、也可能大于L
D
