第五章 透镜及其应用
第2节生活中的透镜
能力提升
核 心 素 养
基 础 过 关
基 础 过 关

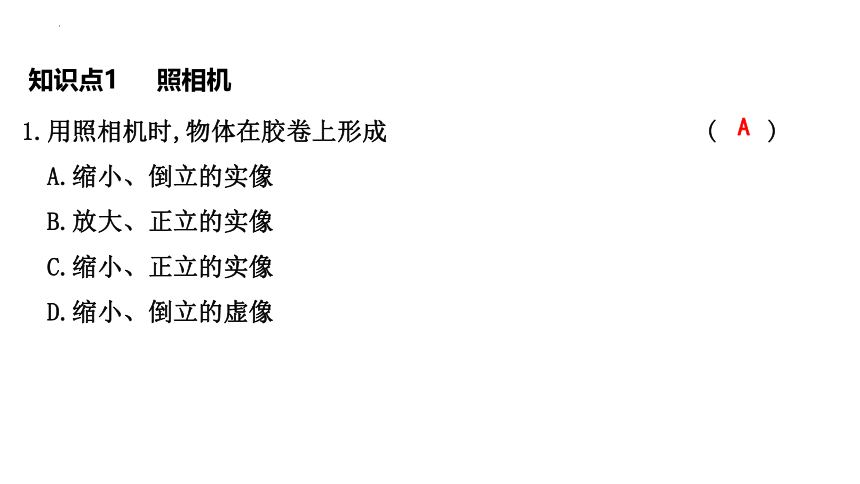

1.用照相机时,物体在胶卷上形成 ( )
A.缩小、倒立的实像
B.放大、正立的实像
C.缩小、正立的实像
D.缩小、倒立的虚像
知识点1 照相机
A

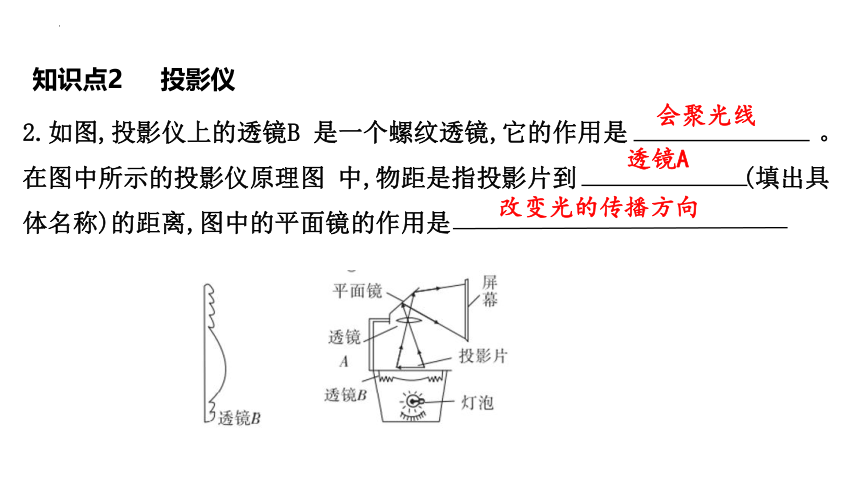

2.如图,投影仪上的透镜B 是一个螺纹透镜,它的作用是 。在图中所示的投影仪原理图 中,物距是指投影片到 (填出具体名称)的距离,图中的平面镜的作用是
会聚光线
透镜A
改变光的传播方向
知识点2 投影仪

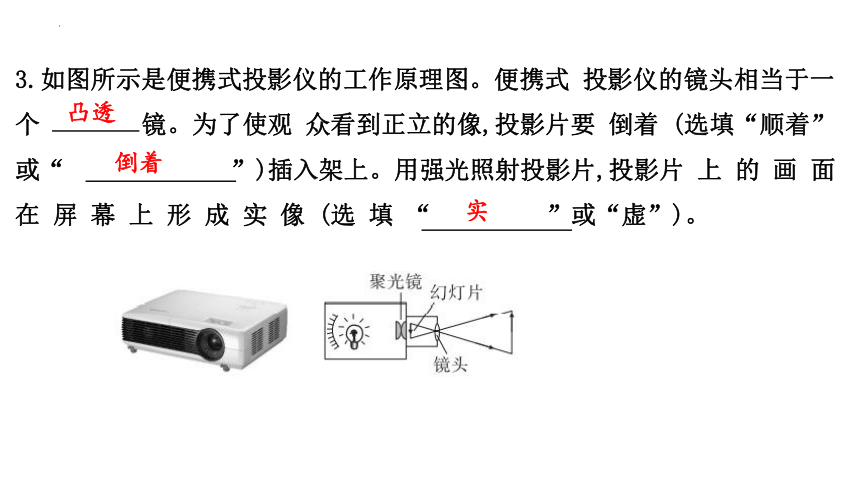

3.如图所示是便携式投影仪的工作原理图。便携式 投影仪的镜头相当于一个 镜。为了使观 众看到正立的像,投影片要 倒着 (选填“顺着” 或“ ”)插入架上。用强光照射投影片,投影片 上 的 画 面 在 屏 幕 上 形 成 实 像 (选 填 “ ”或“虚”)。
凸透
倒着
实

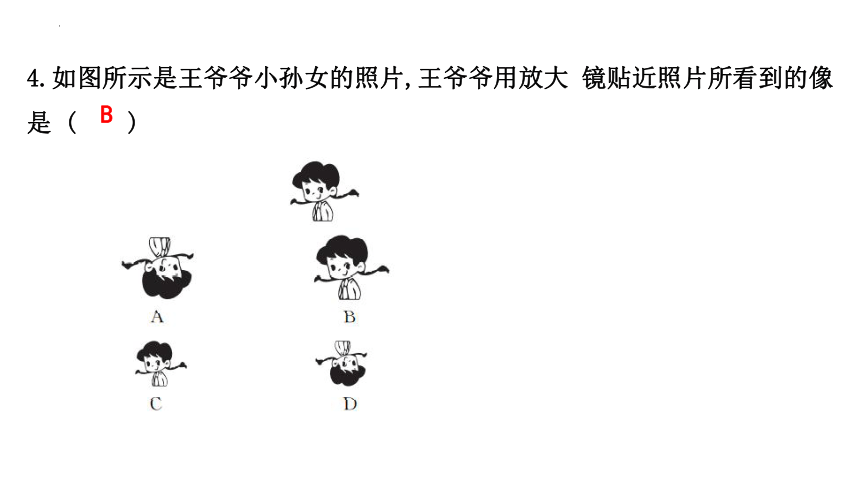

4.如图所示是王爷爷小孙女的照片,王爷爷用放大 镜贴近照片所看到的像是 ( )
B

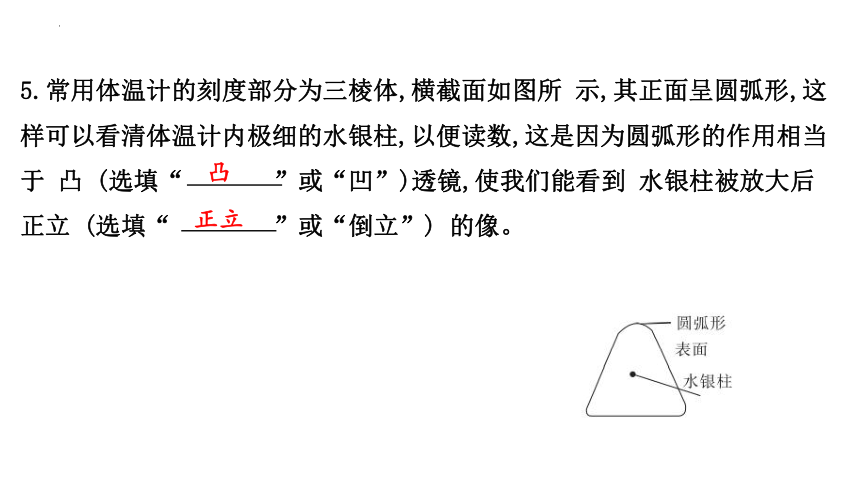

5.常用体温计的刻度部分为三棱体,横截面如图所 示,其正面呈圆弧形,这样可以看清体温计内极细的水银柱,以便读数,这是因为圆弧形的作用相当 于 凸 (选填“ ”或“凹”)透镜,使我们能看到 水银柱被放大后 正立 (选填“ ”或“倒立”) 的像。
凸
正立

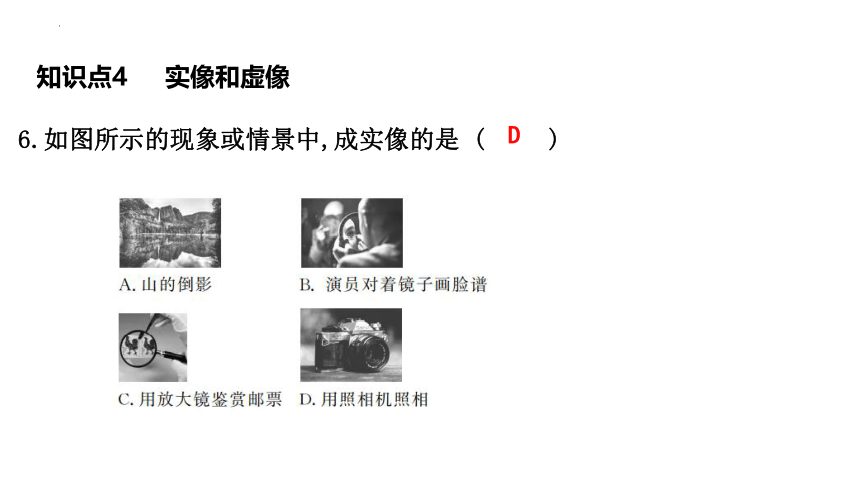

6.如图所示的现象或情景中,成实像的是 ( )
知识点4 实像和虚像
D
6.如图所示的现象或情景中,成实像的是 ( )
知识点4 实像和虚像
D
7.在 ① 小 孔 成 像;② 平 面 镜 成 像;③ 放 大 镜 成 像; ④照相机成像;⑤投影机成像中,成实像的是 ,成虚像的是 。
8.生活中我们经常观察到“实像”和“虚像”,请写出二者的一项区别:
在我们学过的光学元件中,能使物体成“虚像”的有: (写出一种即可)。
实像是由实际光线会聚而成 的,而虚像是由实际光线的反向延长线会
聚而成的。
①④⑤
②③
平面镜
能力提升
9.如图所示,纸筒A 的一端蒙了一层半透明纸,纸筒B的一端嵌了一个凸透镜,两纸筒套在一起组成了一个照相机模型。为了在 A 端得到清晰的像, 要调整A、B 间的距离,这时 ( )
A.眼睛应对着B 端向筒内观察,看看像是否清楚
B.看到远处景物的像是虚像
C.应把B 端朝着明亮的室外,A 端朝着较暗的室 内,否则看不清楚
D.应把A 端朝着明亮的室外,B 端朝着较暗的室内,否则看不清楚
C
10.汽车香水的主要成分是易燃酒精,如图所示为四 瓶香水,透明玻璃瓶盖形状各异,最不适合放在 前挡风玻璃下的是哪种瓶盖造型 ( )
B
11.关于虚像和实像,下列判断正确的是 ( )
A.实像能用光屏接到,虚像不能用光屏接收到
B.虚像是人的幻觉并没有光线进入人的眼睛,实 像则相反
C.平面镜成的一定是虚像,凸透镜一定成实像
D.由光的反射而成的像是虚像,由于光的折射成 的像一定是实像
A
12.物体放在凸透镜前适当位置能在屏上得到一个 清晰的像,如果把屏拿开,则 ( )
A.像还存在,但眼睛看不到
B.像还存在,眼睛从各个方向看得到
C.像还存在,但眼睛只能在一定范围内看到
D.像不存在
C
13.二维码在现代生活中随处可见。我们能看见二 维码是由于光在二维码图案上发生了 反 (选 填“反”或“折”)射;用手机扫描二维码时,手机的 镜头相当于 凸透 镜,二维码图案通过手机镜 头成 (选填“实”或“虚”)像。如图所示是时下流行用自拍杆拍照的情景,与直接拿手机自 拍相比,使用自拍杆增大了物距 (选填 “物 距”或“ ”)。
实
像距
14.甲图为电影放映机,其成像原理如图乙所示。电 影放映机的镜头 相 当 于 一 个 (选 填 “凸透镜”或“凹透镜”),电影放映时在银幕上形 成的是 、放大的实像。白色银幕是为了 (选填“反射”或“吸收”)所有颜色的光。
凸透镜
倒立
反射
15.“每天测量体温”是科技中学预防“新冠肺炎”的 重要措施之一。6月3日,四位同学在测量自己 的体温时,分别沿 A、B、C、D 方向观察读数,如 图所示。其中沿方向 观察易于读数,这是 因为体温计在设计时应用了 。
B
放大镜
16.如图是微型手电筒所用的小灯泡,小灯泡前端的 A 部分 相 当 于 ,对 光 有 作用。
凸 透 镜
会聚
核 心 素 养
17.如图所示,早期照相馆里摄影师取景时看到的像 是倒立的。有几位同学对此现象展开了讨论: 甲:将照相机靠近两位照相的人,可以看到两位 照相的人的全身像。 乙:调整相机和两位照相的人之间的距离,人像 变小时,应减小相机的镜头和胶片之间的距离。 丙:要使人像更亮,必须在两位照相的人身后进 行补光。 丁:现在的相机利用光学或电子技术,把倒立的 像转变成正立的,便于观察。 这些说法正确的是 ( )
A.甲与乙 B.甲与丙
C.乙与丁 D.丙与丁
C
