专 题 训 练(一)
第四章 光现象
类 型 一
类 型 二
类 型 三
类 型 四
类 型 一
类型一利用光的直线传播作图

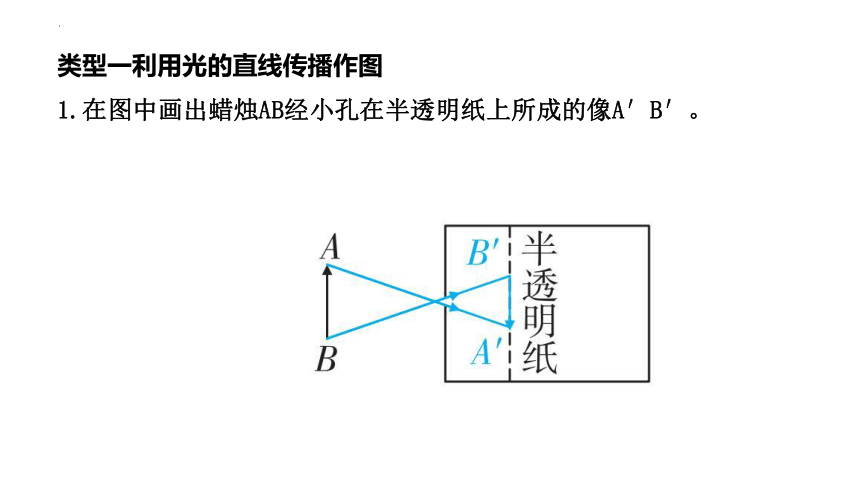

1.在图中画出蜡烛AB经小孔在半透明纸上所成的像A′B′。
类 型 二
类型二 利用平面镜成像特点和原理作图
2.如图所示,AB、CD是点光源S发出的光经平面镜MN反射后的两条反射光线,请在图中作出点光源S。(保留作图痕迹)

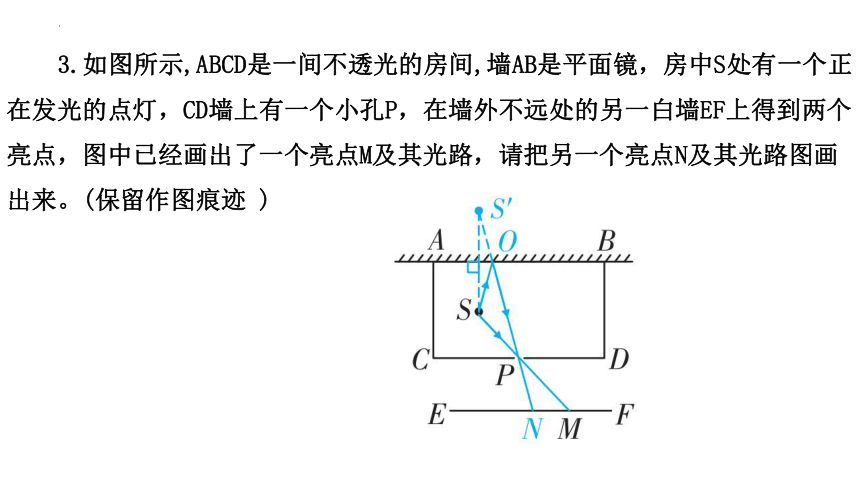

3.如图所示,ABCD是一间不透光的房间,墙AB是平面镜，房中S处有一个正在发光的点灯，CD墙上有一个小孔P，在墙外不远处的另一白墙EF上得到两个亮点，图中已经画出了一个亮点M及其光路，请把另一个亮点N及其光路图画出来。(保留作图痕迹 )
4.如图所示,AB为平面镜,MN为水平放置在平面镜上方的遮光板,S为一发光点,人在哪些区域能看到发光点S在平面镜中成的像呢 请画出在遮光板MN左侧能够观察到发光点S在平面镜中的像的范围。
5.如图所示，S′为发光点S在平面镜MN中所成的像,请在图中画出发光点S的位置,并画出一条由S点发出,经平面镜反射后通过P点的光线。
类 型 三
类型三 光的折射作图
6.一束光从空气射向玻璃砖,并穿过玻璃砖,画出这 束光进入和离开玻璃砖的折射光线。
7.请在图中画出入射光线AO通过玻璃砖的光路图。
类 型 四
类型四 光在水面或玻璃表面发生反射和折射
8.如图所示,是一束光从空气斜射向玻璃表面,同时发生了反射和折射,已知其反射光线和折射光线 垂直,请在图中作出此束光的反射光线和折射光线。
9.如图,光源S发出的一束光从空气射向水面,在容器壁上点P、Q处出现光点,画出上述现象的入射光线、反射光线和折射光线。
10.如图所示,在清水池底水平放置一平面镜,一束光射向水面的A,经水折射和平面镜一次反射后射向水面的B点,请作出该过程的光路图。
