(共65张PPT)
2023中考物理复习
中考作图题

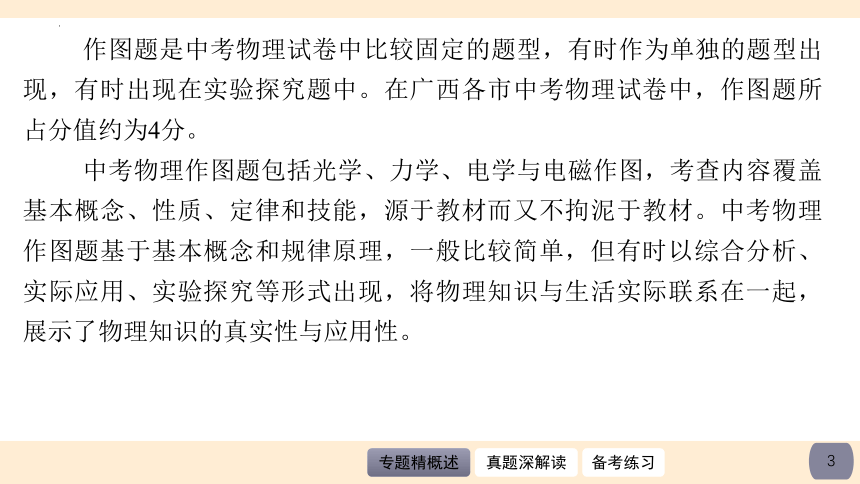

作图题是中考物理试卷中比较固定的题型，有时作为单独的题型出现，有时出现在实验探究题中。在广西各市中考物理试卷中，作图题所占分值约为4分。
中考物理作图题包括光学、力学、电学与电磁作图，考查内容覆盖基本概念、性质、定律和技能，源于教材而又不拘泥于教材。中考物理作图题基于基本概念和规律原理，一般比较简单，但有时以综合分析、实际应用、实验探究等形式出现，将物理知识与生活实际联系在一起，展示了物理知识的真实性与应用性。

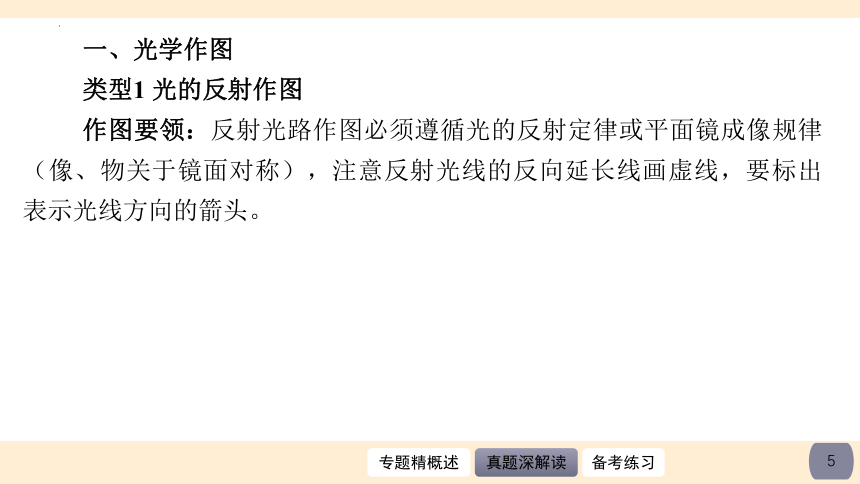

一、光学作图
类型1 光的反射作图
作图要领：反射光路作图必须遵循光的反射定律或平面镜成像规律（像、物关于镜面对称），注意反射光线的反向延长线画虚线，要标出表示光线方向的箭头。

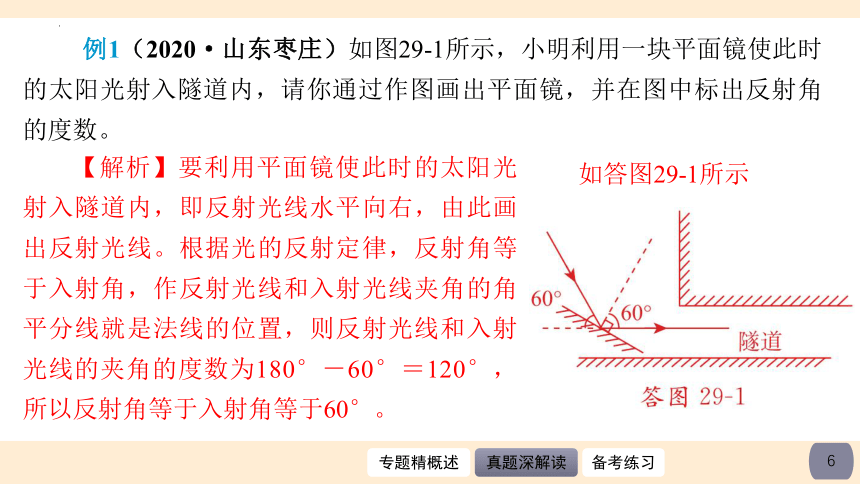

例1（2020·山东枣庄）如图29-1所示，小明利用一块平面镜使此时的太阳光射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。
【解析】要利用平面镜使此时的太阳光射入隧道内，即反射光线水平向右，由此画出反射光线。根据光的反射定律，反射角等于入射角，作反射光线和入射光线夹角的角平分线就是法线的位置，则反射光线和入射光线的夹角的度数为180°－60°＝120°，所以反射角等于入射角等于60°。
如答图29-1所示
【题后总结】要熟记光的反射定律，注意入射角与反射角的概念，法线为入射光线和反射光线夹角的角平分线，法线与平面镜垂直。此外，在反射作图中要注意，除入射光线、反射光线和界面用实线表示外，其他线都是辅助线，必须用虚线表示。

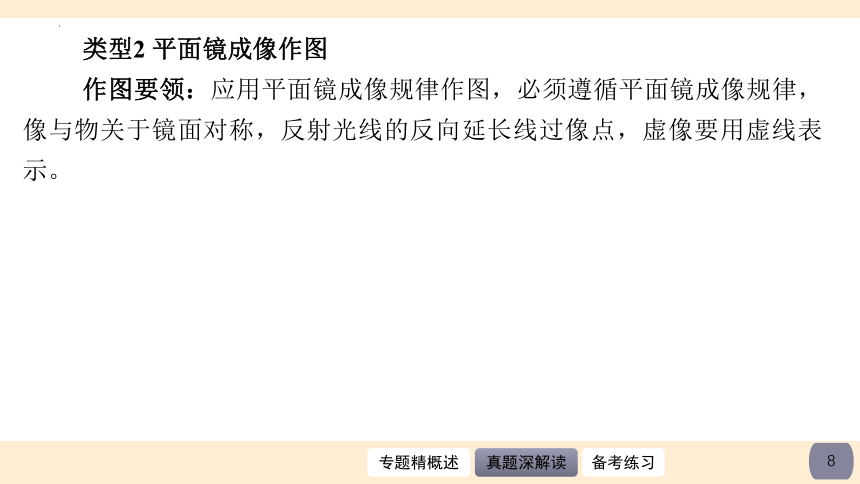

类型2 平面镜成像作图
作图要领：应用平面镜成像规律作图，必须遵循平面镜成像规律，像与物关于镜面对称，反射光线的反向延长线过像点，虚像要用虚线表示。

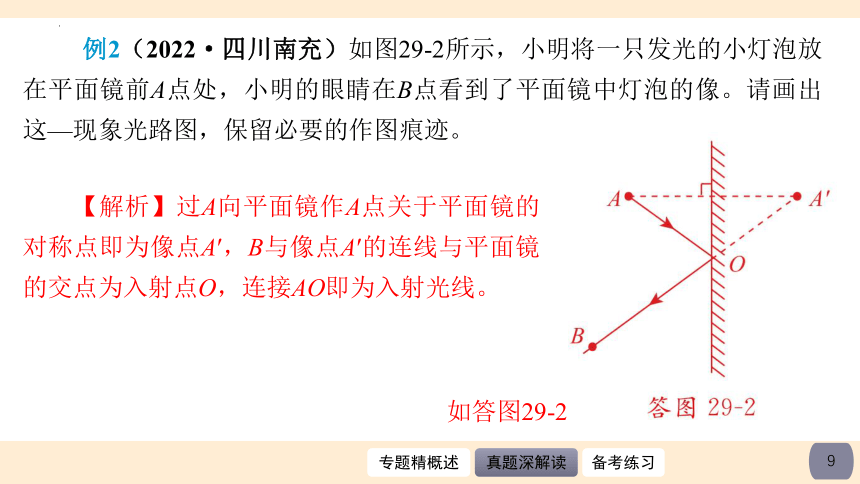

例2（2022·四川南充）如图29-2所示，小明将一只发光的小灯泡放在平面镜前A点处，小明的眼睛在B点看到了平面镜中灯泡的像。请画出这—现象光路图，保留必要的作图痕迹。
【解析】过A向平面镜作A点关于平面镜的对称点即为像点A′，B与像点A′的连线与平面镜的交点为入射点O，连接AO即为入射光线。
如答图29-2
【题后总结】利用平面镜成像对称原理作图时，要注意像点是物点关于镜面的对称点，即像与物到镜面的距离相等，且连线与镜面垂直。像点、入射点、眼睛在同一直线上。当物与像用线段表示时，物体要画成实线，虚像要画成虚线。
类型3 光的折射作图
作图要领：光的折射作图必须遵循光的折射规律，明确折射角与入射角，根据“空气角大”的原则 作图。

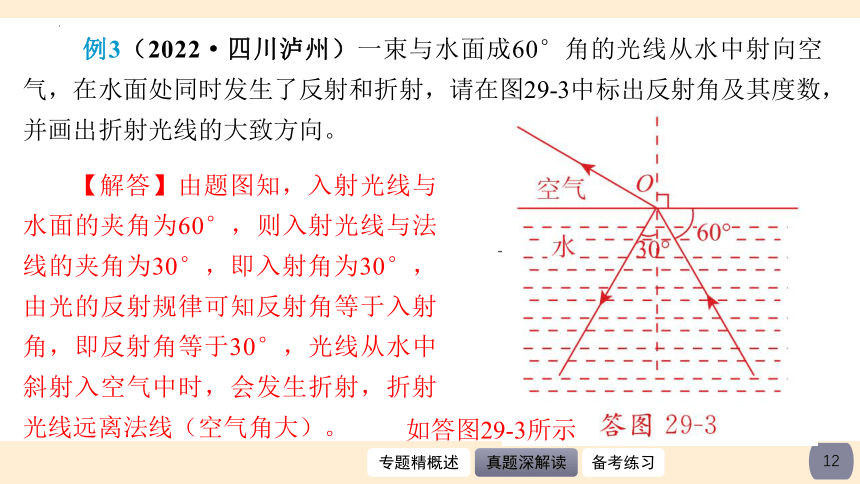

例3（2022·四川泸州）一束与水面成60°角的光线从水中射向空气，在水面处同时发生了反射和折射，请在图29-3中标出反射角及其度数，并画出折射光线的大致方向。
【解答】由题图知，入射光线与水面的夹角为60°，则入射光线与法线的夹角为30°，即入射角为30°，由光的反射规律可知反射角等于入射角，即反射角等于30°，光线从水中斜射入空气中时，会发生折射，折射光线远离法线（空气角大）。
如答图29-3所示
【题后总结】在进行折射光路作图时，首先要明确入射光线是在空气中还是在其他介质中，然后根据“空气角大”的原则作图。若光垂直射向界面，则传播方向不变。
类型4 透镜作图
作图要领：透镜作图要分清透镜的种类，正确判断光线是会聚还是发散，注意透镜三条特殊光线（“平行过焦，过焦平行，过心不变”）的应用。
例4（2021·山东泰安）请在图29-4中将折射光线补画完整（F是凸透镜的焦点，O是凸透镜的光心，光线SP平行于主光轴）。
【解析】平行于主光轴的光线经凸透镜折射后将过焦点，通过焦点的光线经凸透镜折射后将平行于主光轴，由此作出对应的折射光线。
如答图29-4所示
二、力学作图
类型1 力的示意图
作图要领：画力的示意图时，首先要明确题目要求画的是哪个力，其次要明确所画的力的三要素（大小、方向、作用点），最后画表示力的线段并标上箭头和符号。此外，在同一个图中画多个力的示意图时，必须注意力的大小与表示力的线段长短的对应关系。
例5（2022·四川自贡）如图29-6所示，物体A与弹簧连接并静止在光滑的斜面上，请画出A的受力示意图。
【解析】光滑的斜面，即不计斜面对物体的摩擦力，木块受到重力、斜面的弹力和弹簧的弹力，重力方向竖直向下，斜面弹力与斜面垂直向上，弹簧弹力平行于斜面向上。
如答图29-5所示
【题后总结】画物体的受力示意图时，要先确定受力对象，然后按照“一重二弹三摩擦”的顺序进行受力分析。其中重力的方向始终竖直向下，压力、支持力的方向均与接触面垂直，摩擦力的方向与物体相对运动或相对运动趋势的方向相反；若多个力作用在同一物体上，一般取物体的重心作为这些力共同的作用点；若两个力是平衡力，画图时表示这两个力的线段要等长。
类型2 杠杆作图
作图要领：力臂的画法可简记为“一找支点，二画力的作用线，三作垂线段，四标力臂”。最省力作图要明确最大力臂为力的作用点与支点的连线。
例6（2020·贵州黔东南）如图29-7所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，请你在杠杆上画出最小的动力F1及动力臂l1，使杠杆在图中位置平衡。
【解析】杠杆上B点离支点最远，故最长的力臂为OB（动力臂l1），过B点作垂直于OB的作用力F1，为使杠杆平衡，力F1的方向向上。
如答图29-6所示
【题后总结】杠杆作图注意事项：力与力臂垂直；作用在某点的力的最大力臂为该点与支点的连线，故当在该点施力的方向与该连线垂直时，所需的力最小。
类型3 滑轮组绕线作图
作图要领：画滑轮组绕线图时，先明确题目是否已设定绳子自由端的施力方向，再确定承重绳子（即直接与动滑轮相连的绳子）的段数和起点，然后进行连线。绕线时，由里到外，从小到大，每个滑轮只绕一次，线不能交叉。要注意检验所画的图是否与现实情境相符。
例7（2021·贵州毕节）用如图29-8所示的滑轮组将放在水平地面上的重物G提起，在图中画出最省力的绳子绕法。
【解析】承担物重的有3段绳子时最省力；根据奇动偶定，n为奇数时，绳子的固定端在动滑轮上。
如答图29-7所示
【题后总结】画滑轮组最省力的绕线时，要使承重绳子的段数最多，并且符合实际应用。人在低处通过滑轮组向高处提升重物时，对绳子自由端的拉力须向下。
三、电学与电磁作图
类型1 串、并联电路连接作图
作图要领：注意题目要求的电路类型是串联还是并联、开关在电路中的功能和位置、滑动变阻器接入电路的电阻变化（“近下则小”）、电表量程的选择及其电流方向（“正”进“负”出）。根据实物电路画电路图时各元件要一一对应。
例8（2022·湖北随州）利用如图29-9所示的器材探究：流经小灯泡的电流I与小灯泡两端电压U之间对应关系规律（小灯泡的额定电压为 2.5 V，阻值在5 ~10 Ω之间）。请你用笔画线代替导线，将实物电路连接完整。要求：（1）滑动变阻器的滑片向右移动时灯泡变亮；（2）将该实物图对应的电路图画在虚线框内。
【解析】小灯泡的额定电压为 2.5 V，阻值在5 ~10 Ω之间，故电流表应选0~0.6 A量程，电压表应选0~3 V量程，电压表并联在灯泡两端，电流流经两电表时要 “+”进“－”出。
如答图29-8所示
【题后总结】电路连接要先明确电路结构，然后从电源正极（或负极）开始，按电流回路顺次连接各元件，最后连接电压表。并联电路应先连接各支路的元件，再连干路元件，最后连电压表；注意确定开关位置在干路还是在支路。
例9（2021·广西贵港）某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。请用笔画线代替导线在图29-10中连接符合设计要求的电路图。
【解析】闭合开关S1或S2，灯L1或L2亮，同时听到电铃响起，则灯L1和L2并联，且开关S1和S2分别位于两支路上，电铃位于干路，干路上的开关S控制整个电路。
如答图29-9所示
【题后总结】电路设计中，要根据相关现象或实际功能需要确定各元件间的连接方式。一般电路设计常用的三种连接方式：串联、并联、部分短路。部分短路时，被短接的元件不工作。
类型2 家庭电路连接作图
作图要领：作图须符合安全用电原则。三孔插座接线要“左零右火上接地”，二孔插座的接线要“左零右火”，螺口灯泡侧面接线柱须接零线，开关和熔断器须接在火线上。
例10（2021·辽宁丹东）图29-11是常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压。请在图中画出开关、指示灯、插孔的连接方式。
【解析】开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压。这说明开关同时控制指示灯和插座，故开关应该在干路上，且开关应与火线连接。如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联的。三孔插座的接法：左孔接零线，
右孔接火线，上孔接地线；
两孔插座的接法：左孔接
零线，右孔接 火线。
如答图29-10所示
【题后总结】家庭电路连线时，开关和熔断器要接在火线上；画线时交叉接通的要加点，交叉不接通的不要加点。
类型3 电磁作图
作图要领：根据电磁学规律（如安培定则、磁极的相互作用等）作图。磁感线是闭合曲线，在磁体外部，磁感线由N极出发回到S极；在磁体内部，磁感线由S极出发回到N极。用安培定则判断通电螺线管的电流方向、电源正负极、磁极的极性。
例11（2022 ·江苏无锡）根据图29-12中小磁针静止时的指向，标出通电螺线管磁感线的方向和电源左端的极性（“+”或“－”）。
【解析】由题图可知，小磁针左侧为S极，右侧为N极，由磁极间的相互作用规律可知，通电螺线管的左侧为S极，右侧为N极，磁体外部的磁感线由N极指向S极，根据安培定则，伸出右手握住通电螺线管，大拇指指向通电螺线管的N极，四根手指所指方向为电流方向，由此可知，电源左侧为正极。
如答图29-11所示
【题后总结】关于通电螺线管的作图问题，要注意线圈的绕向与电流的方向，明确磁体内、外磁感线的方向。使用安培定则时要注意磁极、电流方向、手的握法三者的关系。
一、光学作图
1.（2022·湖北宜昌）有时，黑板反射的光会“晃”着一些同学的眼睛。如图B29-1所示，A点表示被“晃”人的眼睛，OA是发生这种现象时的一条反射光线。请在图中作出OA的入射光线。
类型1 光的反射作图
如答图B29-1所示
2.（2021·湖南娄底）画出经图B29-2所示平面镜组（两镜面互相垂直）反射后的反射光线。
类型1 光的反射作图
如答图B29-2所示
3.（2021·江苏扬州）在图B29-3中作出物体AB在平面镜中的像，保留作图痕迹。
类型2 平面镜成像作图
如答图B29-3所示
4.（2022·湖南娄底）如图B29-4甲所示，牙医借助平面镜观察牙齿的背面。请在图B29-4乙中画出能反映此过程的光路图。
类型2 平面镜成像作图
如答图B29-4所示
5.（2021·山东菏泽）小明驾车通过小区道路转弯处时，通过转弯处的镜子M（可看作平面镜）看到了行人，他及时采取避让措施保证了行安全。图B29-5为转弯时的俯视图，其中A是车内小明的眼睛，B为行人，请作出小明看到行人的光路图。
类型2 平面镜成像作图
如答图B29-5所示
6.（2022·无锡）如图B29-6所示，一束光斜射向水面，请画出它的反射光线及折射光线的大致位置。
类型3 光的折射作图
如答图B29-6所示
7.（2019·江苏盐城）在图B29-7的碗中加满水后恰好看到硬币右边缘，画出恰好看到右边缘的一条光路。
类型3 光的折射作图
如答图B29-7所示
8.（2022·四川内江） 如图B29-8所示，一束光从空气斜射入半圆形玻璃砖中，请用箭头标出光传播的方向。
类型3 光的折射作图
如答图B29-8所示
9.（2022·江苏苏州）在图B29-9中画出垂直于玻璃砖下表面入射的光线OP穿透玻璃砖并射出的光路图。
类型3 光的折射作图
如答图B29-9所示
【解析】入射光线垂直射入玻璃，传播方向不变，从玻璃砖出来时会发生偏折，根据折射角大于入射角，画出折射光线，故如图所示：
10.（2019·甘肃武威）如图B29-10所示，请画出两条光线经过凹透镜后的折射光线。
【解析】凹透镜对光有发散作用，过光心的光线方向不变，平行于主光轴的光线经过凹透镜后其反向延长线过焦点。
类型4 透镜作图
如答图B29-10所示
11.（2022·四川凉山·改编）如图B29-11所示，光线a平行于凸透镜的主光轴，光线b过光心，请在图中作出光线a、 b经过凸透镜后的折射光线。
【解析】凸透镜对光有会聚作用，过光心的光线方向不变，平行于主光轴的光线经过凸透镜后过焦点。
类型4 透镜作图
如答图B29-11所示
二、力学作图
12.（2022·四川南充）如图B29-12所示，物块A在水平传送带上，与传送带一起以速度v向右匀速运动，请画出物块A的受力示意图。
类型1 力的示意图
【解析】物块A在水平传送带上，与传送带一起以速度v向右匀速运动，在水平方向上与传送带之间没有相对运动或相对运动的趋势，则物块A在水平方向上不受摩擦力的作用；物块A在竖直方向上受重力和支持力的作用，过物块重心，分别沿竖直向下和竖直向上的方向画一条有向线段，分别用G和F表示，因为这两个力是一对平衡力，所以作图时两条线段长度相等。
答图B29-12所示
类型1 力的示意图
13.（2021·贵州遵义）如图B29-13所示，细线悬挂下的小球刚好与光滑圆弧面相接触，细线处于竖直状态。请在图中画出小球的受力示意图。
类型1 力的示意图
如答图B29-13所示
14.（2021·江苏苏州）图B29-14中利用羊角锤撬钉子，在锤柄上画出所施加的最小动力F及其力臂l。
类型1 力的示意图
如答图B29-14所示
15.（2021·内蒙古通辽）一种抽水马桶水箱自动上水装置的示意图如图B29-15所示。当水箱内的水达到一定高度时，浮标带动杠杆AOB压住入水口，停止上水。请在图中画出动力F1、阻力F2和动力臂L1。
类型1 力的示意图
如答图B29-15所示
16.（2022·甘肃武威）如图B29-16所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请画出最省力的绕绳方法。
【解析】工人站在地面上拉绳子，拉力必须向下。
类型2 滑轮组绕线作图
如答图B29-16所示
三、电学与电磁作图
17.（2021·湖北鄂州）请根据如图B29-17所示的实物图，在虚线框中画出对应的电路图。
类型1 串、并联电路连接作图
如答图B29-17所示
18.（2019·上海）在如图B29-18所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：闭合开关S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，电流表的示数变小。
类型1 串、并联电路连接作图
如答图B29-18所示
19.（2019·甘肃兰州）请在图B29-19中用笔画线代替导线连接电路。要求：两灯并联，开关S同时控制两只灯泡。
【解析】两灯并联，开关S同时控制两只灯泡，故开关接在干路上。
类型1 串、并联电路连接作图
如答图B29-19所示
20.（2021·陕西）楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光（光线很暗时光控开关闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将图B29-20中的电路连接完整。
类型1 串、并联电路连接作图
如答图B29-20所示
21.（2022·辽宁营口） 有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响。请用笔画线代替导线完成图B29-21中的电路连接。
【解析】熔断器接在火线上。
类型2 家庭电路连接作图
如答图B29-21所示
22.（2022·甘肃武威） 如图B29-22所示，只闭合开关S1，风扇 M 工作；只闭合开关S2，灯泡和风扇 M 都不工作；同时闭合开关S1、S2，灯泡和风扇 M 都工作。请把电路连接完整。
类型2 家庭电路连接作图
如答图B29-22所示
23.（2021·湖南怀化）图B29-23为地磁场的示意图，请在括号内填上地磁的磁极和小磁针右下端的磁极（选填“N”或“S”）。
类型3 电磁作图
如答图B29-23所示
24.（2022·广东） 如图B29-24所示，请画出通电螺线管中的电流方向和它外部磁感线a的方向。
类型3 电磁作图
如答图B29-24所示
25.（2019·四川宜宾）如图B29-25所示，固定的轻弹簧下端用细线竖直悬挂一条形磁体，当下方电路闭合通电后，发现弹簧长度缩短了，请在括号中标出螺线管下端的极性（“N”或“S”）和电源上端的正、负极（“+”或“－”）。
类型3 电磁作图
如答图B29-25所示
26.（2022·辽宁本溪）通电螺线管左侧放一条形磁体，闭合开关后，小磁针静止在如图B29-26所示的位置。请标出：（1）电源右侧的极性（用“+”或“－”表示）；（2）a点磁感线方向；（3）小磁针静止时右端的磁极（用“N”或“S”表示）。
类型3 电磁作图
如答图B29-26所示
