专 题 训 练 （二）
第四章 光现象
类 型 一
类 型 二
类 型 三
类 型 四
类 型 一

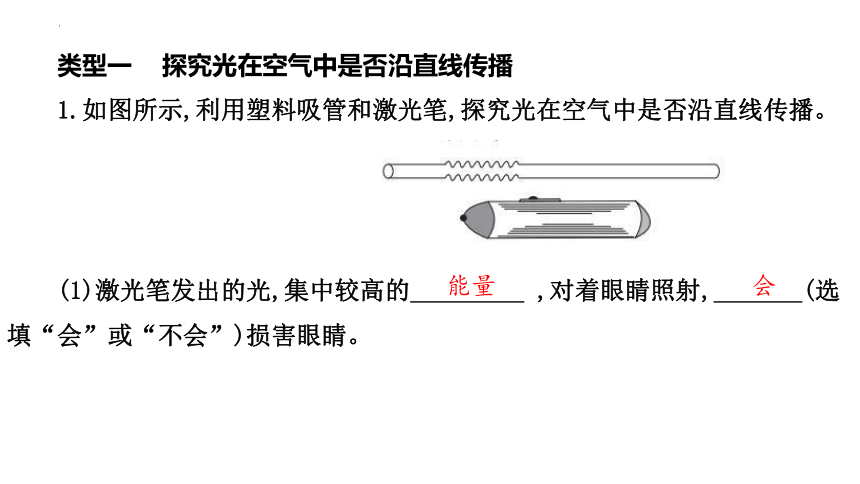

类型一 探究光在空气中是否沿直线传播
1.如图所示,利用塑料吸管和激光笔,探究光在空气中是否沿直线传播。
(1)激光笔发出的光,集中较高的 ,对着眼睛照射, (选填“会”或“不会”)损害眼睛。
能量
会

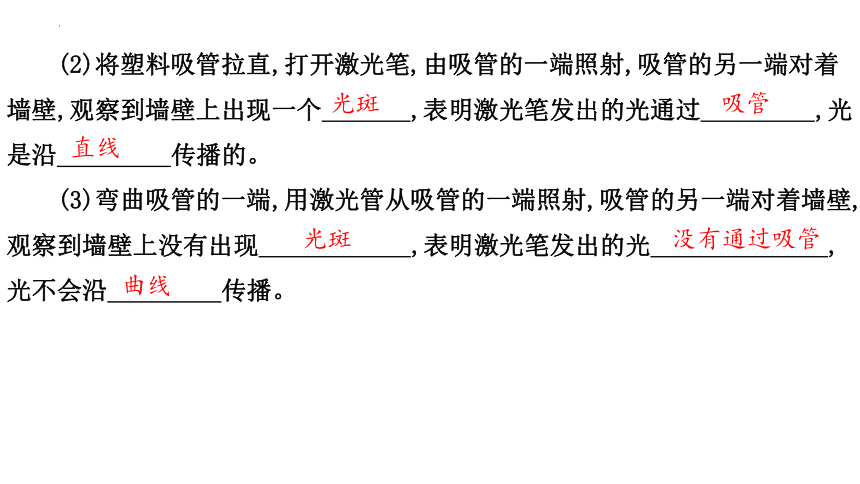

(2)将塑料吸管拉直,打开激光笔,由吸管的一端照射,吸管的另一端对着墙壁,观察到墙壁上出现一个 ,表明激光笔发出的光通过 ,光是沿 传播的。
(3)弯曲吸管的一端,用激光管从吸管的一端照射,吸管的另一端对着墙壁,观察到墙壁上没有出现 ,表明激光笔发出的光 ,光不会沿 传播。
光斑
吸管
直线
光斑
没有通过吸管
曲线
在改变孔的大小过程中,孔的形状保持不变

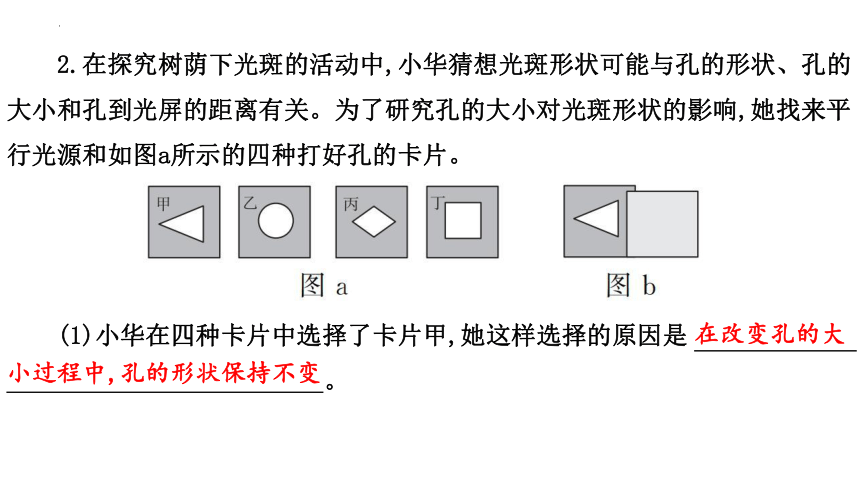

2.在探究树荫下光斑的活动中,小华猜想光斑形状可能与孔的形状、孔的大小和孔到光屏的距离有关。为了研究孔的大小对光斑形状的影响,她找来平 行光源和如图a所示的四种打好孔的卡片。
(1)小华在四种卡片中选择了卡片甲,她这样选择的原因是
。

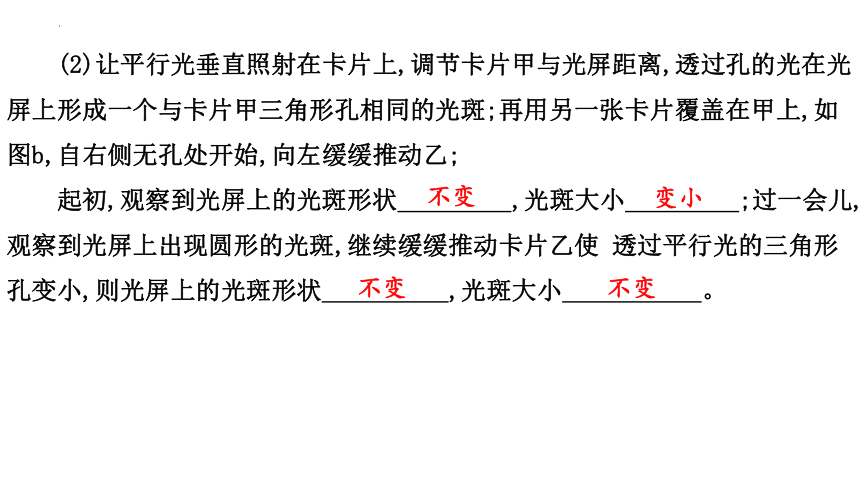

(2)让平行光垂直照射在卡片上,调节卡片甲与光屏距离,透过孔的光在光屏上形成一个与卡片甲三角形孔相同的光斑;再用另一张卡片覆盖在甲上,如图b,自右侧无孔处开始,向左缓缓推动乙;
起初,观察到光屏上的光斑形状 ,光斑大小 ;过一会儿,观察到光屏上出现圆形的光斑,继续缓缓推动卡片乙使 透过平行光的三角形孔变小,则光屏上的光斑形状 ,光斑大小 。
不变
变小
不变
不变
类 型 二

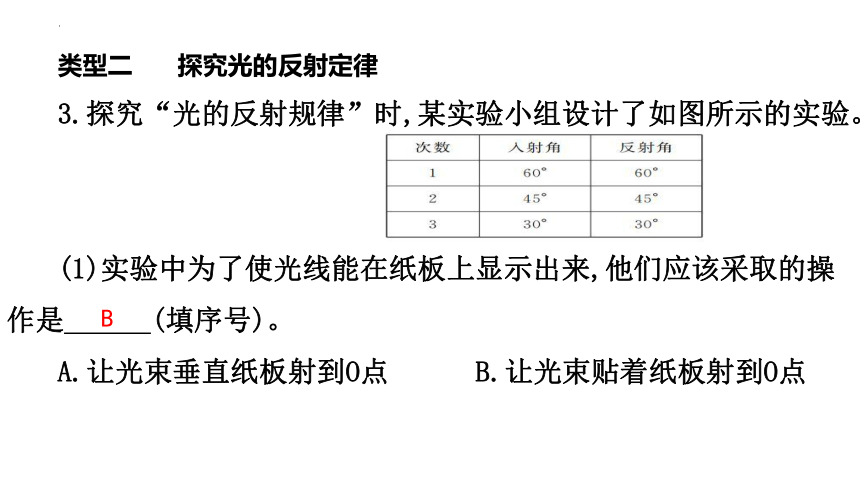

类型二 探究光的反射定律
3.探究“光的反射规律”时,某实验小组设计了如图所示的实验。
(1)实验中为了使光线能在纸板上显示出来,他们应该采取的操作是 (填序号)。
A.让光束垂直纸板射到O点 B.让光束贴着纸板射到O点
B
(2)根据上表实验数据得出
结论:在光的反射现象中,反射角 入射角。
(3)若将一束光沿FO方向射到O点,光将沿图中的OE方向射出,
说明在光的反射现象中光路是 的。
等于
可逆
4.如图甲所示是小宇同学探究“光的反射规律”的实验装置。平面镜平放在水平桌面上,白色硬纸板垂直立在平面镜上。
(1)小宇让一束光贴着纸板沿AO方向射向镜面,反射光沿OB方向射出,测出反射角和入射角大小。改变光的入射角度,多次重复上述实验步骤。
①上述实验探究得到的规律是 ;(填选项)
A.光沿直线传播 B.反射角等于入射角 C 平面镜成像的特点
②白色硬纸板在实验中的作用是 (写出一条即可)。
(2)实验过程中若将纸板倾斜,如图乙所示,让光仍贴着纸板沿AO方向射向镜面,此时反射光 (选填“在”或“不在”)纸板这一平面内;通过平面镜观察镜中硬纸板的像,则图丙中与看到的像相符的是 (填序号)。
B
显示光的传播途径(合理即可)
不在
③
类 型 三
类型三 探究平面镜成像特点
5.在“探究平面镜成像的特点”实验中,实验装置图如图所示。
(1)在桌面上铺一张坐标纸,纸上竖立一块 (选 填 “5mm”或 “2mm”)厚 的 玻 璃板作为平面镜,沿着玻璃板在纸上画一条直线,代表平面镜的位置。
2mm
(2)把一支点燃的蜡烛A放在玻璃板的前面,可以看到它在玻璃板后面的像,用一张白纸作为光 屏去承接这个像,发现白纸上找不到蜡烛的像,说明平面镜所成的像是 像；再拿一支外形相同但不点燃的蜡烛B,竖立着在 玻璃板后面移动,直到看上去它跟A的像完全重合,这个位置就是A的像的位置,在纸上记下这两个位置,实验中选择两支完全相同的蜡烛的目的 是 。
(3)比较蜡烛和它的像到玻璃板的格子数,并记录下来,移动蜡烛 ,重复实验,可以得到结论: 像和物体到平面镜的距离 ;像和物体的连线与镜面 。
虚
便于比较像和物的大小关系相等
相等
垂直
6.如图是“探究平面镜成像时像与物的关系”的装置。在水平桌面上铺一张白纸,将玻璃板竖立在白纸上,把一支点燃的蜡烛A放在玻璃板前面,一支完全相同但不点燃的蜡烛B放在玻璃板后面移动,直到看上去它与蜡烛A的像完全重合。移动点燃的蜡烛,多做几次实验。
(1)在玻璃板的前面放一支点燃的蜡烛,还要在玻璃板的后面放一支没有点燃的蜡烛,此操作目是 。
确定像的位置和比较像与物体的大小
把蜡烛B取走,光屏放在蜡烛B的位置上,看光屏上是否有蜡烛A的像,如果没有,说明平面镜成虚像
(2)在寻找蜡烛像的位置时,眼睛应该在蜡烛 (选填“ A”或“B”)这一侧观察,某同学无论怎样调节蜡烛B ,发现都不能与蜡烛 的像重合,发生这种现象的原因可能是 。
(3)实验中,如果把蜡烛A远离平面镜,看到的像会 (选填“远离”或“靠近”),像的大小 (选填“变大”“不变”或“变小”)。
(4)若要确认平面镜所成的像是虚像还是实像,进一步的操作是：
。
A
玻璃板没有竖直放置
远离
不变
类 型 四
类型四 探究光的折射规律
7.某同学做探究光的折射特点的实验,如图是光从空气斜射入水中时的光路图。
(1)在探究中,该同学在清水中滴入几滴牛奶并搅拌,在水面上方的空气中熏了点烟雾,这是为了 。
(2)实验中发现,折射光线,入射光线和法线在 (选填“同一”或“不同”)平面内。
便于观察光路
同一
(3)分析表中数据,可得出结论:
①光 入射到水中时 ,折射角为0°;
②光从空气斜射到水面时,将同时发生光的 和 现象；
③光从空气斜射入水面时,折射角随入射角的增大而 ，且折射角始终 (选填“小于”“大于”或“等于”)入射角。
垂直
反射
折射
增大
小于
