第四章
总结提升
第四章 光现象
方 法 总 结
整 合 训 练
方 法 总 结

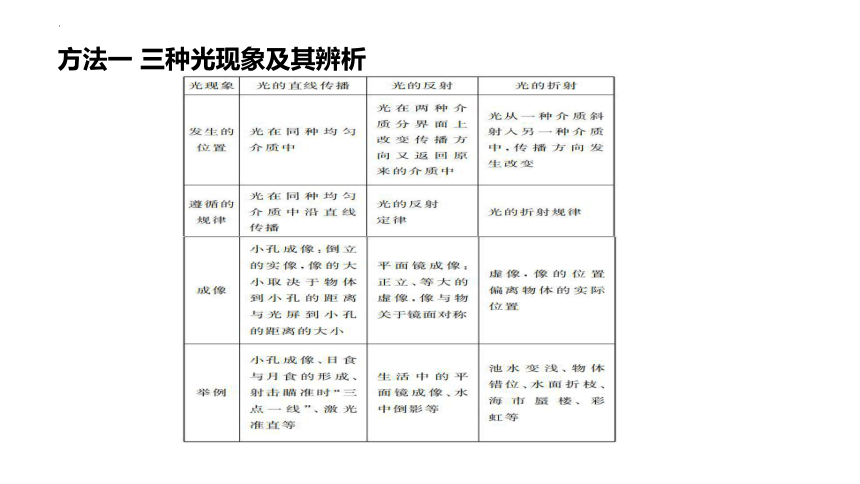

方法一 三种光现象及其辨析

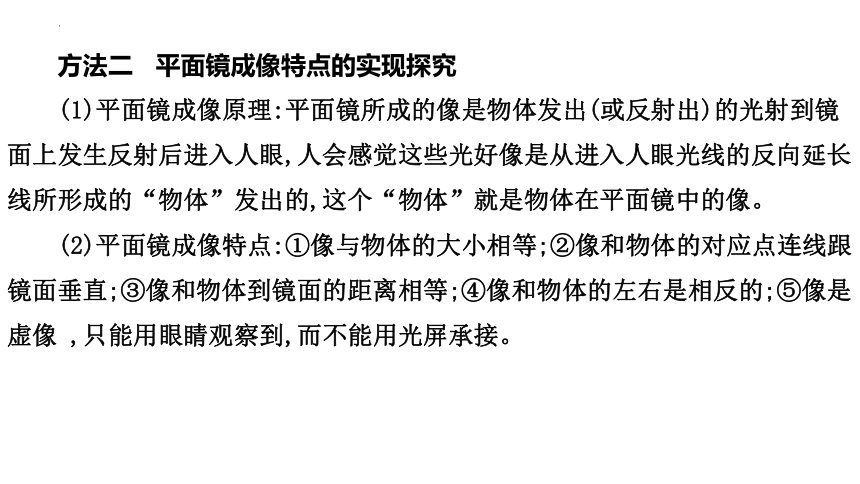

方法二 平面镜成像特点的实现探究
(1)平面镜成像原理:平面镜所成的像是物体发出(或反射出)的光射到镜面上发生反射后进入人眼,人会感觉这些光好像是从进入人眼光线的反向延长线所形成的“物体”发出的,这个“物体”就是物体在平面镜中的像。
(2)平面镜成像特点:①像与物体的大小相等;②像和物体的对应点连线跟 镜面垂直;③像和物体到镜面的距离相等;④像和物体的左右是相反的;⑤像是虚像 ,只能用眼睛观察到,而不能用光屏承接。
易错警醒
1.判断是不是光源的关键是“看该物体自身能否发光”。有些物体本身 并不发光,但它们能反射太阳光或其他光源射出的光,好像它们也能发光一样, 如月球、玻璃幕墙、电影银幕、宝石等,但它们并不是光源。
2.光路可逆是一种路径上的可逆性,而光线不可逆,所以“光路可逆”不能说成“光线可逆”。
3.红外线位于光谱的红光以外,一切物体都在不停地辐射红外线,物体的温度越高,辐射出的红外线越多。物体在辐射红外线的同时,也在吸收红外线。
整 合 训 练

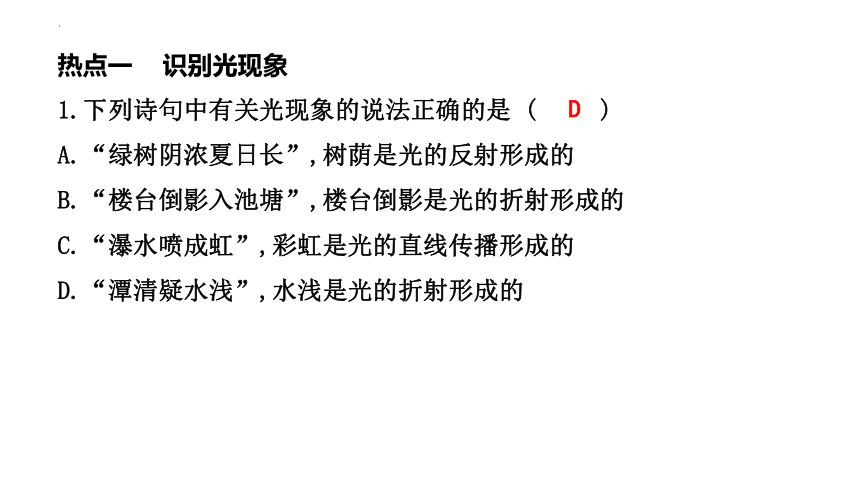

热点一 识别光现象
1.下列诗句中有关光现象的说法正确的是 ( )
A.“绿树阴浓夏日长”,树荫是光的反射形成的
B.“楼台倒影入池塘”,楼台倒影是光的折射形成的
C.“瀑水喷成虹”,彩虹是光的直线传播形成的
D.“潭清疑水浅”,水浅是光的折射形成的
D
2.我国深海钻井平台在深水区钻探时,潜水员在水下看见平台位置会变高。如图所示的光路图中,能正确说明产生这一现象原因的是( )
热点二 光现象作图
3.如光线AO由玻璃斜射进入空气,作出反射光线和大致的折射光线。
B
4.如图所示,OB为反射光线,O为入射点,请画出该 光线的入射光线及其折射光线 。
5.如图所示是一条从透明玻璃砖的一面,垂直入射 的光线,玻璃砖的截面为等腰三角形,顶角为120°,请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。
6.“五一”小长假,小花与同学在海洋馆看水下表演。如图所示,水下表演者位于A点处,B点处为追光 灯(用来照亮表演者,增强观众视觉效果),追光 灯操作者看到表演者的像位于A′点处,请画出追光灯照亮表演者的光路图。
热点三 探究平面镜成像特点
7.小明同学为了探究平面镜成像特点,准备如下器材:各种长度的蜡烛若干、平面镜一块、玻璃板一块 、白纸一张(如图①所示)。
(1)平面M所选的器材是 (选填“平面镜”或“玻璃板”)。小明把 蜡烛A点燃放在M前面,再把其他各支蜡烛依次放在M后面适当位置,当某支蜡烛放在后面时,从前面看那支蜡烛好像也被点燃了一样。此时,后面的那支蜡烛与蜡烛A的大小关系是 。小明测量两侧蜡烛到平面M的距离;再让蜡烛A远离M,则后面的蜡烛要 (选填“远离”或“靠近”)M才能再次看上去像被点燃了一样。
玻璃板
相等
远离
(2)多次观察及测量距离之后,小明同学得到初步结论:平面镜所成的像与物关于平面镜 。
(3)如图②甲所示,一枚硬币放在竖直的平面镜前,硬币的像在处;将平面镜平移至图②乙所示的位置时,硬币的成像情况是 (填字母代号)。
A.硬币成像在a处 B.硬币成像在b处
C.硬币成像在c处 D.硬币无法通过平面镜成像
对称
A
热点四 探究光的传播规律
8.两个平面镜M 、N之间的夹角为θ,入射光线与镜面M平行,经过两个平面镜反射后,射出的光线与镜面N平行,则角θ的大小为（ ）
A.90° B.60° C.45° D.30°
9.粼粼波光是由于 产生的 。我们能从不同的方向看到本身不发光的物体,是因为物体对光发生了 。
B
光的镜面反射
漫反射
10.为了“探究光的反射规律”,实验小组的同学选用了平面镜、纸板、激光器和几种不同颜色的笔,依据教材设计了如图所示的实验。
(1)实验中还需要的器材是 。
(2)实验中为了使光线能在纸板上显示出来,方便实验研究,你该采取的操作是 。
A.向纸板喷烟或雾
B.使光束垂直纸板射到O点
C.使光束贴着纸板射到O点
量角器
C
(3)改变光束入射的角度,多做几次,换用不同颜色的笔记录每次光的径迹。取下纸板,测量ON两侧的∠i和∠r,将数据记录在上表中,根据数据得出的结论 是 。
(4)若将一束光贴着纸板沿FO方向射到O点，光将沿图中的OE方向射出。因为在反射现象中, 。
反射角等于入射角
光路可逆
11.如图所示,某同学用硬纸筒探究小孔成像。
(1)小孔成像的原理是 。
(2)请在图中作出蜡烛AB在屏上所成的像A′B′(要求标出A′、B′)。
(3)该同学将一根高3cm的蜡烛固定在小孔前6cm处,改变像到小孔的距离,测出了不同距离时像的高度,填在表格中:
光在同种均匀介质中沿直线传播
根据表中的数据及实验观察到的现象可以得到的结论:蜡烛和小孔的位置固定后,像的高度h与像到小孔的距离s成 (选填“正比”或“反比”),当像到小孔的距离小于蜡烛到小孔的 距离时,所成的像是 (选填“放大”“缩 小”或“等大”)的,物体通过小孔所成的像一定是 (选填“倒立”“放大”“等大”或“缩 小”)的。
正比
缩小
倒立
12.如图所示的实验装置,可以用来研究光从水中斜射到与空气的分界面时所发生的光现象。
(1)使入射角i在一定范围内由小变大,会发现折射角γ (填写变化规律),且折射角总是大于相应的入射角。
(2)当入射角i增大到某一值时,折射角γ会达到最大值,该最大值是 。
(3)若继续增大入射角i,将会发现不再有 光线,而只存在 光线
由小变大
90°
折射
反射
