第十七章 欧姆定律
第3节 电阻的测量

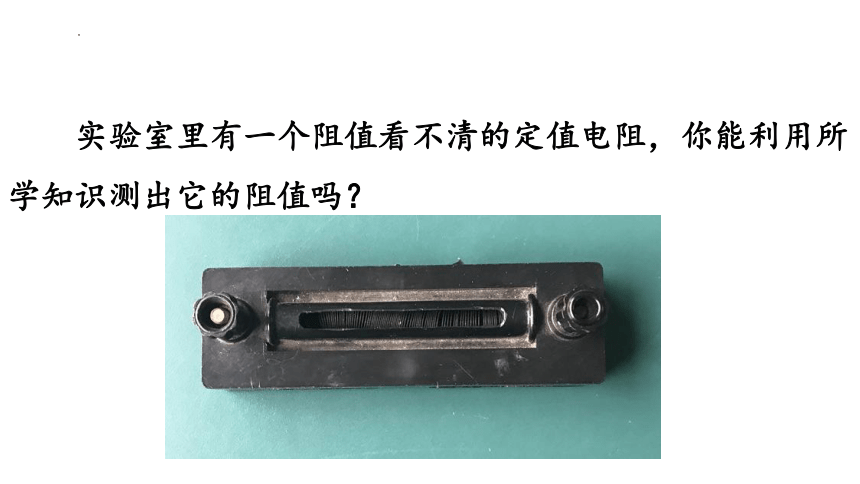

实验室里有一个阻值看不清的定值电阻，你能利用所学知识测出它的阻值吗？

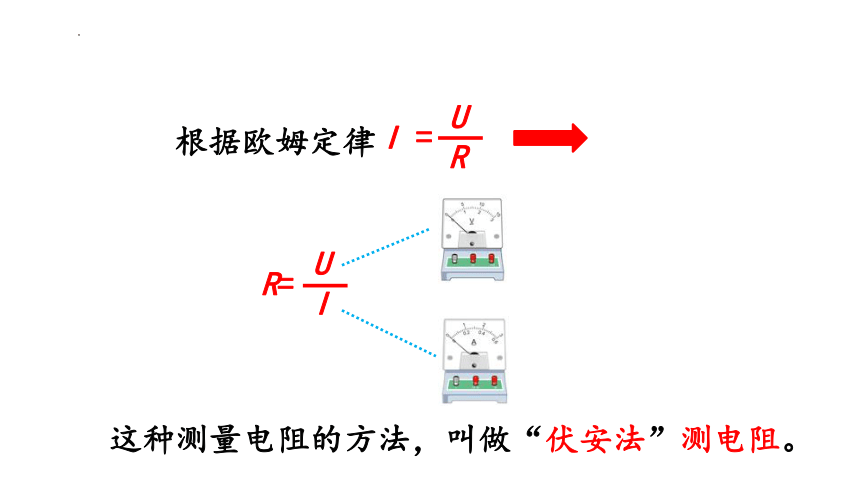

根据欧姆定律
I =
U
R
R=
U
I
这种测量电阻的方法，叫做“伏安法”测电阻。
交流与讨论

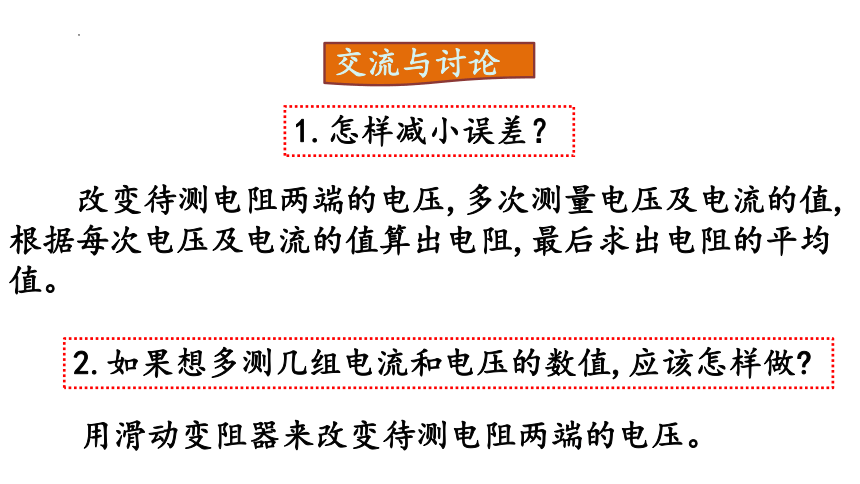

1.怎样减小误差？
改变待测电阻两端的电压,多次测量电压及电流的值,根据每次电压及电流的值算出电阻,最后求出电阻的平均值。
2.如果想多测几组电流和电压的数值,应该怎样做
用滑动变阻器来改变待测电阻两端的电压。
用电压表、电流表间接的测量电阻。
R =
U
I
电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。
+
-
A
B
C
D
实验目的
实验原理
实验器材
电路图
实物图
V
R
R'
S
A
A
B
C
D
+
-

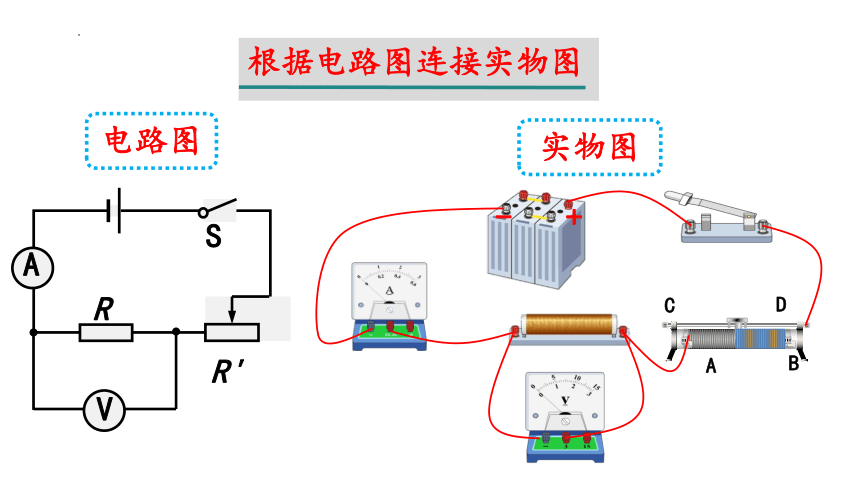

根据电路图连接实物图

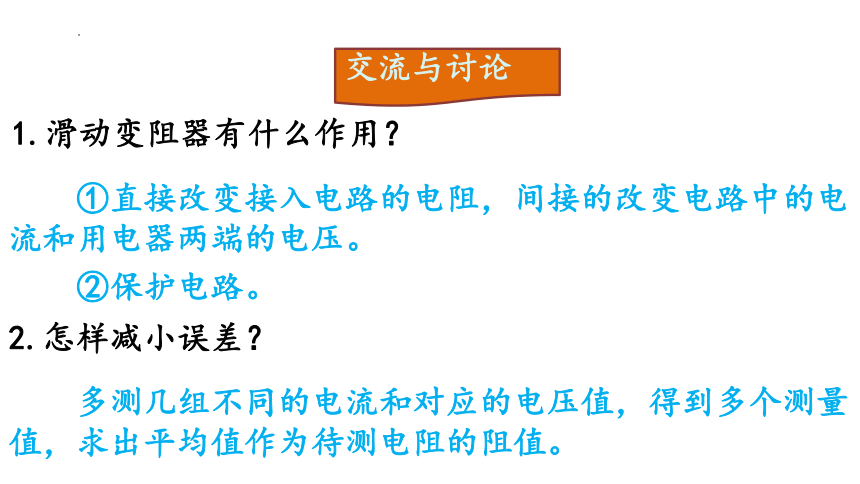

1.滑动变阻器有什么作用？
交流与讨论
2.怎样减小误差？
多测几组不同的电流和对应的电压值，得到多个测量值，求出平均值作为待测电阻的阻值。
①直接改变接入电路的电阻，间接的改变电路中的电流和用电器两端的电压。
②保护电路。
1.按电路图连接实验电路。
2.闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电压表的示数U、电流表的示数I，并记录在表格中。
3.根据公式 计算出R 的值，并记录在表格中。
4.调节滑动变阻器的滑片改变待测电阻两端的电压及通过的电流，再测几组数据，并计算R 的值。
实验步骤
R=
U
I
实验数据记录表格
实验次数 电压U/V 电流I/A 电阻R/Ω 电阻的平均值R平/Ω
1
2
3
实验中要注意以下三点。
1.连接实验电路之前应将开关断开。
2.滑动变阻器常用来改变电流及电压的值。调整变阻器之前要先想好,朝哪个方向移动滑片时电路中的电流变大,闭合开关之前应该先调整变阻器的滑片,使电路中的电流在开始测量时最小。
3.电压表和电流表要注意选择适当的量程。
实验次数 电压U/V 电流I/A 电阻R/Ω 电阻的平均值R平/Ω
1
2
3
1
1.5
2
0.2
0.3
0.4
5
5
5
5
将上述实验中的定值电阻换成小灯泡,用同样的方法测定小灯泡的电阻。多测几组数据,根据实验数据分别计算出小灯泡的电阻,比较计算出的几个数值,看看每次算出的电阻的大小相同吗 有什么变化规律吗
如果出现的情况和测量定值电阻时不同,你如何解释 与同学交流一下。
小灯泡上标有“2.5V 0.3A”字样的，“2.5V”是什么意思呢？
小灯泡正常发光时的电压是“2.5V”。
实验次数 电压U/V 电流I/A 电阻R/Ω
1
2
3
1.5
2
2.5
0.34
0.38
0.43
4.4
5.3
5.8
结论：小灯泡的电阻随电压的升高而增大。
解释：小灯泡的电阻随温度的升高而增大。
1.伏安法测电阻的原理是 。请画出电路图。
2.滑动变阻器的作用：
① ；
② 。
3.在连接实验电路的过程中，
开关应 。闭合开关前应将滑动变阻器的阻值调到 。
4.小灯泡的电阻随加在它两端的电压升高而 （选填“增大”或“减小”）。其原因是 。
改变电流和电压
保护电路
断开
最大
增大
灯丝的电阻跟温度有关
（灯丝的温度升高，电阻增大。）
5.伏安法测电阻的实验中常见电路连接错误看到的现象及原因：
①现象：电流表或电压表的指针反偏，原因： 。
②现象：电流表或电压表的指针偏转角度超过了量程，原因：
。
③现象：电流表或电压表的指针偏转角度较小，原因：
。
④现象：无论怎样移动滑片，电流表或电压表的示数都不变，且示数较小（灯泡发光微弱甚至不发光），原因：
。
⑤现象：无论怎样移动滑片，电流表或电压表的示数都不变，且示数较大（灯泡发光较亮），原因：
。
正负接线柱接反了
量程选小了
量程选大了
滑动变阻器电阻丝两端的两个接线柱同时接入电路
滑动变阻器金属棒两端的两个接线柱同时接入电路
6.如图甲为伏安法测电阻的实验电路图；
（1）闭合开关前，滑动变阻器的滑片P应置于 （选填“a”或“b”）端；
（2）小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转很小；移动滑动变阻器的滑片，发现指针偏转仍然较小。产生该现象的原因可能是： ；
（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙，则此时被测电阻两端的电压为 V，该电阻的阻值为 ；
（4）小亮同学继续移动滑片P，适当增大电阻R两端的电压，并进行了多次测量计算电阻的平均值从而 。
a
电流表的量程选大了
2.4
10
减小误差
7.小亮同学在“测量小灯泡电阻”的实验中，设计了如图甲所示的电路图。小灯泡正常工作时的电压是2.5V，电源电压为3V。请完成下列回答：
（1）连接电路时开关应 。
（2）图乙是小亮未连接好的电路，请你用笔画线代替导线，将实物图补充完整。
断开
（3）某次测量，电流表与电压表的示数如下图所示，此时小灯泡的电阻为 Ω。
（4）小亮分别测出了几组小灯泡的电压和电流值。从数据中发现，灯泡的电阻是变化的，你认为影响其变化的主要因素是 。
12.5
温度
自己总结这节课你有哪些收获？
1、伏安法测电阻的原理： 。
2、滑动变阻器的作用：①改变电流和电压；②保护电路。
3、在连接实验电路的过程中，开关应断开。闭合开关前应将滑动变阻器的阻值调到最大。
4、小灯泡的电阻随加在它两端的电压升高而增大。其原因是小灯泡的电阻跟温度有关。（灯丝的温度升高，电阻增大。）
