(共23张PPT)
九年级物理二轮专题复习
光学作图
影子、像、物体：
2、 像的形成
原理有三种：①光的直线传播成像,如：小孔成像；②光的反射成像,如：平面镜成像；球面镜成像③光的折射成像,如：透镜成像；空气中看水中物体或水中看空中。
像是经光学元件作用后的光线（即折射光线或反射光线）的交点；
实像和虚像的本质区别在于：实像是由实际光线汇聚而成的，而虚像是实际光线的反向延长线会聚而成的，并没有实际光线通过虚像。
1、 影的形成
光在同种均匀介质中沿直线传播,当光遇到不透明物体时,会在不透明物体后方形成光不能到达的区域（阴影）.影子虽然可以用人眼观看和用光屏承接,但它不是像.
3、 物体
①在形成影子时，物体起到挡住光线的作用；
②在形成像时，物体起到提供光（发光或反射光源的光）的作用，物体是所有入射光的交点。
光学作图
一、光的直线传播作图
一般涉及 影子、小孔成像、可视范围、光源位置等

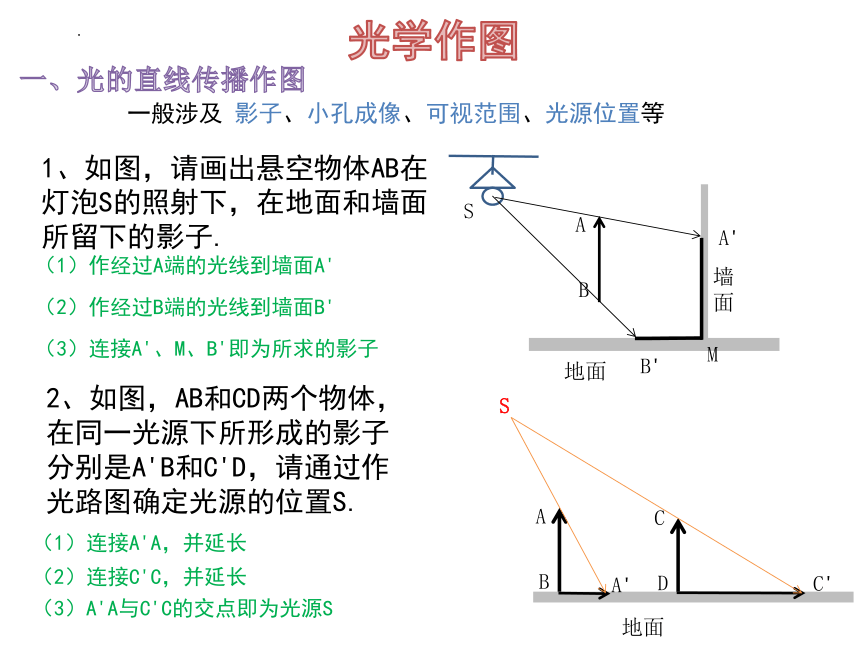

2、如图，AB和CD两个物体，在同一光源下所形成的影子分别是A'B和C'D，请通过作光路图确定光源的位置S.
1、如图，请画出悬空物体AB在灯泡S的照射下，在地面和墙面所留下的影子.
地面
墙面
A
B
S
A
B
C
D
地面
A'
C'
（1）作经过A端的光线到墙面A'
（2）作经过B端的光线到墙面B'
A'
B'
（3）连接A'、M、B'即为所求的影子
M
S
（1）连接A'A，并延长
（2）连接C'C，并延长
（3）A'A与C'C的交点即为光源S
光学作图
一、光的直线传播作图
一般涉及 影子、小孔成像、可视范围、光源位置等

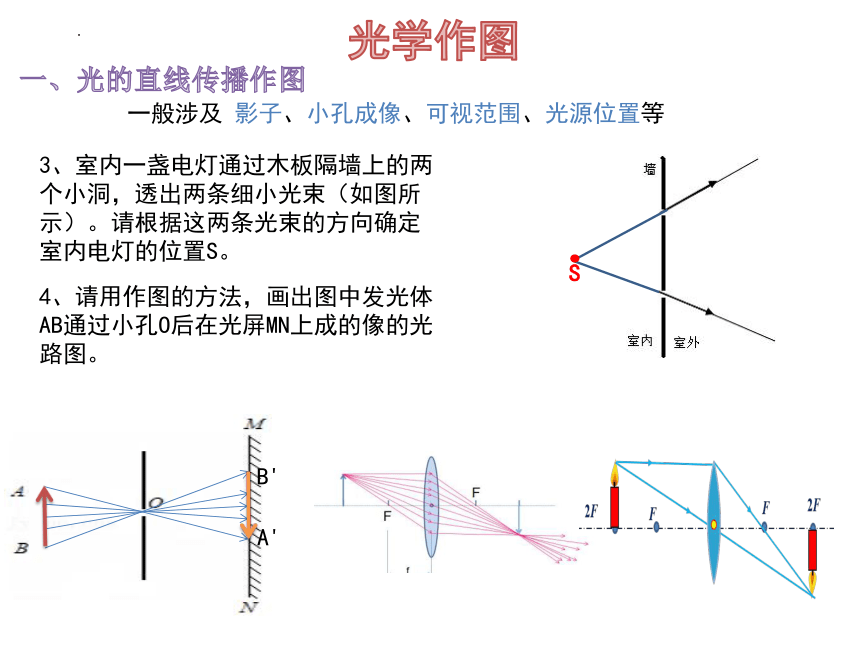

3、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）。请根据这两条光束的方向确定室内电灯的位置S。
S
4、请用作图的方法，画出图中发光体AB通过小孔O后在光屏MN上成的像的光路图。
B'
A'
光学作图
一、光的直线传播作图
一般涉及 影子、小孔成像、可视范围、光源位置等

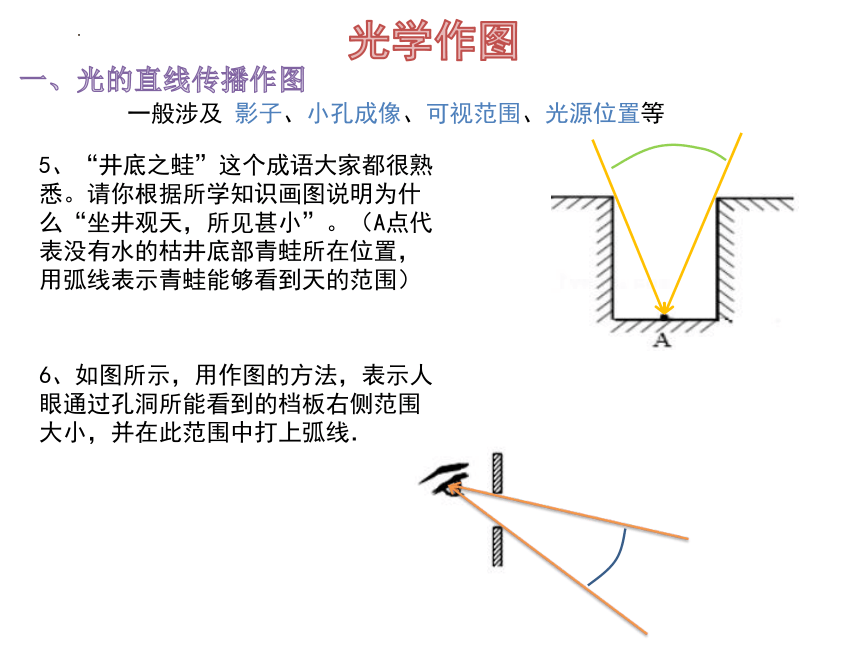

5、“井底之蛙”这个成语大家都很熟悉。请你根据所学知识画图说明为什么“坐井观天，所见甚小”。（A点代表没有水的枯井底部青蛙所在位置，用弧线表示青蛙能够看到天的范围）
6、如图所示，用作图的方法，表示人眼通过孔洞所能看到的档板右侧范围大小，并在此范围中打上弧线．
光学作图
二、光的反射作图
（依据： 光的反射定理）
三线，知二求一。

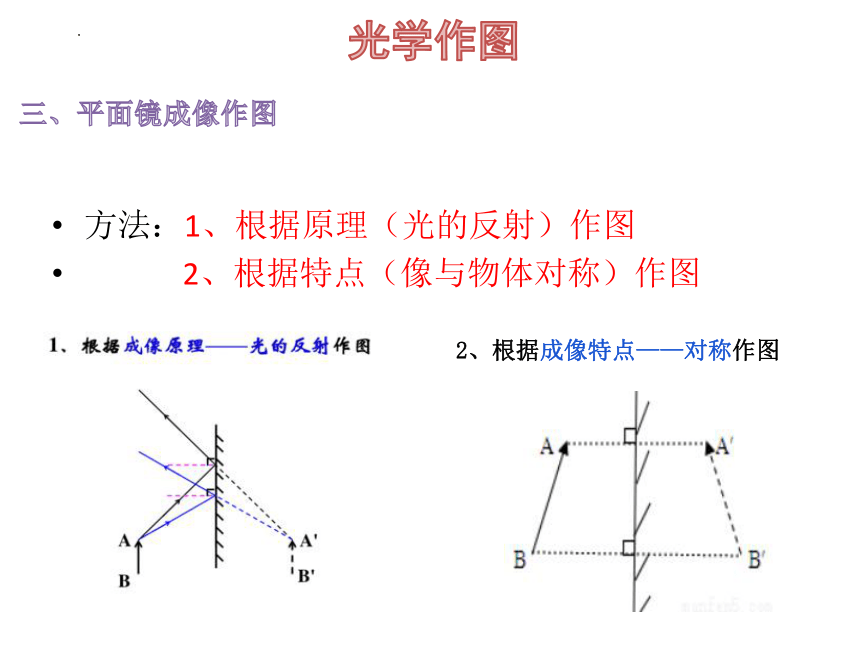

方法：1、根据原理（光的反射）作图
2、根据特点（像与物体对称）作图
2、根据成像特点——对称作图
光学作图
三、平面镜成像作图
光学作图
三、平面镜成像作图
平面镜成像观察像的范围
光学作图
三、平面镜成像作图
2、①如图所示，S为平面镜MN上方的一发光点，试画出能在平面镜中观察到S的像的空间范围。
平面镜成像观察像的范围
光学作图
三、平面镜成像作图
2、②眼睛在平面镜前E点，画出眼睛能看到的物体的范围。
E'
根据平面镜成像特点解题
根据平面镜成像原理解题
平面镜成像观察像的范围
光学作图
光的折射规律
分居两侧
角不等（空气角最大）
垂射不变
1、如图所示，一束光垂直射向一块三菱镜的一个面上，请画出这束经过三菱镜的光路图。
四、光的折射作图
光学作图
光的折射规律
分居两侧
角不等（空气角最大）
垂射不变
2、A'为射水鱼看到的昆虫的像．请根据A'的位置画出从昆虫A射向水面再折射入鱼眼的一条入射光线和折射光线．
四、光的折射作图
光学作图
3、画出井内装满水后井底青蛙的视野。
四、光的折射作图
观察范围
凸透镜的三条特殊光线
光学作图
五、透镜光路作图
光学作图
五、透镜光路作图
1.画出各图中的折射光线或入射光线.
光学成像作图
S’
2.(2019河南模拟题)如图所示,MN为凸透镜的主光轴,A为蜡烛,A'为蜡烛在光屏上所成的像,根据凸透镜成像原理确定凸透镜的位置及其焦点,并将它们画出来。
F
O
F
光学作图
五、透镜光路作图
3．如图所示，S′为光源S经凸透镜的折射所成的像．请通过作图确定凸透镜的位置，并画出SA对应的折射光线(保留作图痕迹).
光学作图
五、透镜光路作图
1.(2020孝感)如图所示,SC、SD为点燃的蜡烛发出的两条光线,光线SC平行于凸透镜的主光轴,O为凸透镜的光心,F为凸透镜的焦点:光线SD斜射到平面镜上.请画出:
①光线SC经过凸透镜折射后的光线;②光线SD经过平面镜反射后的光线.
第17题图
第17题答案图
光学作图
六、作图综合
2.(2020抚顺)如图所示,S点发出的一条光线经平面镜反射后,再经凸透镜折射,折射光线平行于主光轴射出.请画出:
(1)S点发出的入射光线.
(2)经平面镜的反射光线.
(3)凸透镜左侧焦点F的位置.
光学作图
六、作图综合
3.(2020通辽)如图所示,有一条经过平面镜反射过点P的反射光线且平行于主光轴入射到凹透镜上,S'为像点,请确定点光源S的位置,并补全光路图.

光学作图
六、作图综合
4.(2020广州)如图,光源S发出的一束光从空气射向水面,在容器壁上点P、Q处出现光点,画出上述现象的入射光线、反射光线和折射光线.
光学作图
六、作图综合
5．如图所示，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画出：(1)射向凹透镜的入射光线；(2)经平面镜的反射光线．
光学作图
六、作图综合
