(共24张PPT)
2.1　楞次定律

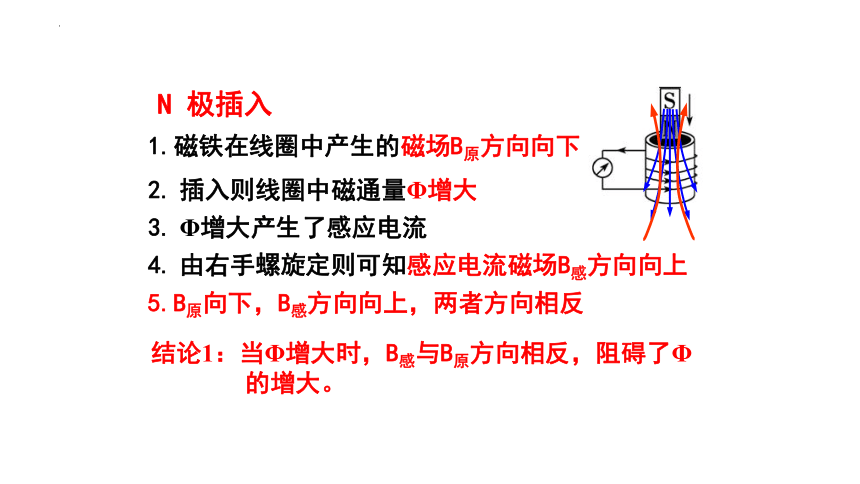

1.磁铁在线圈中产生的磁场B原方向向下
N 极插入
2. 插入则线圈中磁通量Φ增大
3. Φ增大产生了感应电流
4. 由右手螺旋定则可知感应电流磁场B感方向向上
5.B原向下，B感方向向上，两者方向相反
结论1：当Φ增大时，B感与B原方向相反，阻碍了Φ
的增大。

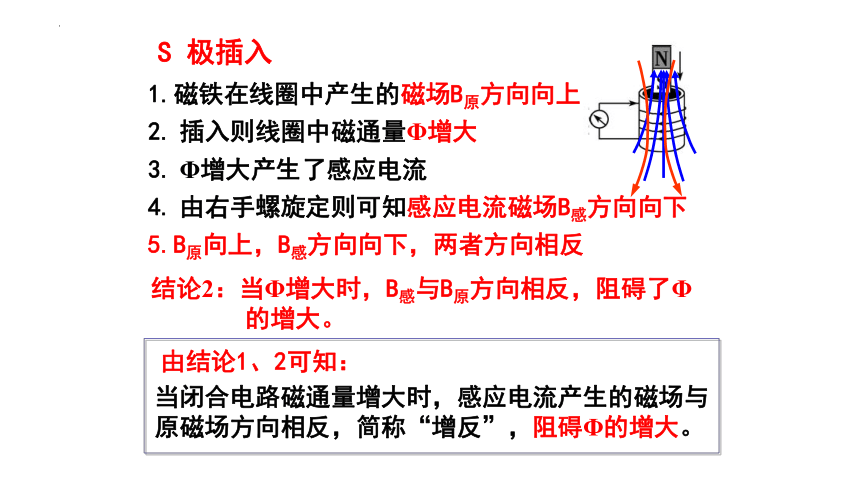

1.磁铁在线圈中产生的磁场B原方向向上
S 极插入
2. 插入则线圈中磁通量Φ增大
3. Φ增大产生了感应电流
4. 由右手螺旋定则可知感应电流磁场B感方向向下
5.B原向上，B感方向向下，两者方向相反
结论2：当Φ增大时，B感与B原方向相反，阻碍了Φ
的增大。
当闭合电路磁通量增大时，感应电流产生的磁场与原磁场方向相反，简称“增反”，阻碍Φ的增大。
由结论1、2可知：
1.磁铁在线圈中产生的磁场B原方向向下
N 极拔出
2. 拔出则线圈中磁通量Φ减小
3. Φ减小产生了感应电流
4. 由右手螺旋定则可知感应电流磁场B感方向向下
5.B原与B感方向相同
结论3：当Φ减小时，B感与B原方向相同，阻碍了Φ
的减小。
1.磁铁在线圈中产生的磁场B原方向向上
S 极拔出
2. 拔出则线圈中磁通量Φ减小
3. Φ减小产生了感应电流
4. 由右手螺旋定则得感应电流磁场B感方向向上
当闭合电路磁通量减小时，感应电流产生的磁场与原磁场方向相同，简称“减同”，阻碍Φ 的减小。
由结论3、4可知：
5.B原与B感方向相同
结论4：当Φ减小时，B感与B原方向相同，阻碍了Φ
的减小。
示意图
感应电流的磁场方向B感
感应电流方向(俯视）
磁通量φ变化
原磁场方向B原
S 极拔出
S 极插入
N 极拔出
N 极插入
向下
减小
顺时针
向下
向上
向上
减小
顺时针
逆时针
向下
向上
增加
向下
增加
逆时针
向上
结论
增反，阻碍增加
减同，阻碍减少
感应电流磁场方向阻碍磁通量的变化
1.内容：
感应电流的磁场
总要
阻碍
引起感应电流的
磁通量的变化。
增反减同
一.楞次定律
2.理解：
谁阻碍？
延缓磁通量的变化，但无法阻止这种变化。
感应电流的磁场
阻碍谁？
原磁场磁通量的变化
何为阻碍？
如何阻？
如果磁通量增大，则感应电流的磁场与原磁场方向相反， “增反”；
如果磁通量减少，则感应电流的磁场与原磁场方向相同，“减同”；
明
确
研
究
对
象
确定φ
的增减
确定B原
方向
增反减同
确定B感
方向
确定I
方向
安培定则

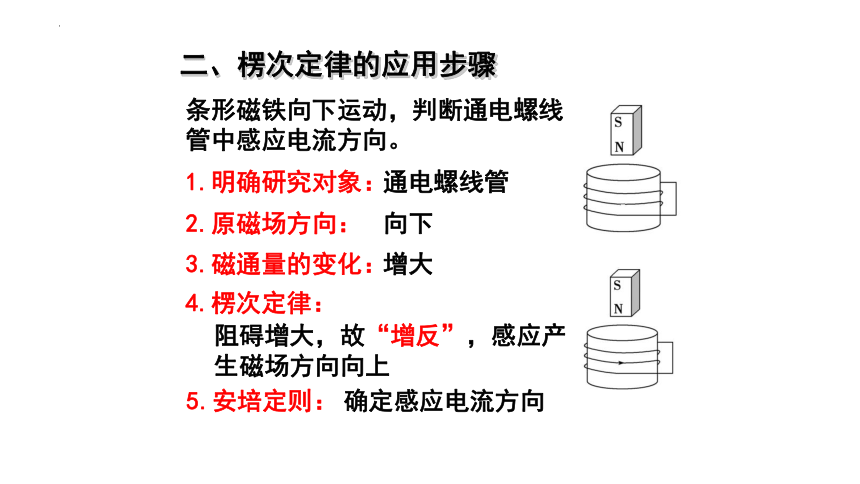

二、楞次定律的应用步骤
二、楞次定律的应用步骤
条形磁铁向下运动，判断通电螺线管中感应电流方向。
1.明确研究对象：
通电螺线管
2.原磁场方向：
向下
3.磁通量的变化：
增大
4.楞次定律：
阻碍增大，故“增反”，感应产生磁场方向向上
5.安培定则：
确定感应电流方向
二、楞次定律的应用步骤
闭合线圈向下穿过磁场，判断闭合线圈中感应电流方向。
1.明确研究对象：
进入磁场阶段的线圈
2.原磁场方向：
垂直纸面向里
3.磁通量的变化：
增大
4.楞次定律：
“增反”，感应电流产生磁场与原磁场方向相反，故垂直纸面向外
5.安培定则：
确定感应电流方向为逆时针
二、楞次定律的应用步骤
闭合线圈向下穿过磁场，判断闭合线圈中感应电流方向。
1.明确研究对象：
穿出磁场阶段的线圈
2.原磁场方向：
垂直纸面向里
3.磁通量的变化：
减小
4.楞次定律：
“减同”，感应电流产生磁场与原磁场方向相同，故垂直纸面向里
5.安培定则：
确定感应电流方向为顺时针
例题2：如图所示,在长直载流导线附近有一个矩形线圈ABCD,线圈与导线始终在同一个平面内.线圈在导线的右侧平移时,其中产生了A→B→C→D→A方向的电流. 请判断，线圈在向哪个方向移动
分析：
研究对象——矩形线圈
由线圈中感应电流的方向及右手螺旋定则可以判断感应电流磁场方向：
楞次定律：增反减同—原磁通量变化:
线圈是向左移动的！
原磁场的方向：
向里
向外
增大
二、楞次定律的应用步骤
1.内容：
感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
①增反减同:
三、楞次定律拓展
2.阻碍的几种形式：
磁通量增大，则感应磁场与原磁场方向相反；
磁通量减少，则感应磁场与原磁场方向相同；
②来拒去留:
感应电流的效果阻碍相对运动；
③增缩减扩:
闭合电路通过面积的收缩或扩张来阻碍磁通量的变化；
（总之，不管用何种手段，只要能起阻碍作用即可）
1.如图所示，光滑固定的金属导轨M、N水平放置，两根导体棒P、Q平行放置在导轨上，形成一个闭合回路，一条形磁铁从高处下落接近回路时
A．P、Q将相互靠拢
B．P、Q将相互远离
C．磁铁的加速度仍为g
D．磁铁的加速度小于g
AD
解析：
B增大
Φ增大
阻碍增大
要求S减小
PQ将相互靠拢
A对
磁铁下落
增缩减扩:
Φ增大
阻碍增大
阻碍下落
加速度小于g
磁铁下落
来拒去留:
2.如图所示，圆环形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P向上滑动，下面说法中正确的是(　　)
A．穿过线圈a的磁通量变大
B．线圈a有收缩的趋势
C．线圈a中将产生俯视顺时针方向的感应电流
D．线圈a对水平桌面的压力FN将增大
答案：C
解析：滑动变阻器的滑片P 向上滑动
b中电流减小，方向顺时针（俯视）
b产生的磁场B减小，方向向下
穿过线圈a的磁通量减小
A错
“增缩减扩”
B错:
a磁通量减小
a线圈面积应扩大
“增反减同”
C对:
a磁通量减小
a中感应电流磁场方向向下
a中感应电流顺时针（俯视）
“来拒去留”
D错:
a磁通量减小
a有向上靠近的趋势
压力减小
阻碍减小
3．如图所示，A、B都是很轻的铝环，分别吊在绝缘细杆的两端，杆可绕中间竖直轴在水平面内转动，环A是闭合的，环B是断开的．若用磁铁分别接近这两个圆环，则下面说法正确的是(　　)
A．磁铁N极接近A 环时，A 环被吸引，而后被推开
B．磁铁N极远离A 环时，A 环被排斥，而后随磁铁运动
C．磁铁N极接近B 环时，B 环被排斥，远离磁铁运动
D．磁铁的任意一磁极接近A 环时，A 环均被排斥
D对
“来拒去留”的应用
4．一金属圆环水平固定放置．现将一竖直的条形磁铁，在圆环上方沿圆环轴线从静止开始释放，在条形磁铁穿过圆环的过程中，条形磁铁与圆环(　　)
A．始终相互吸引
B．始终相互排斥
C．先相互排斥，后相互吸引
D．先相互吸引，后相互排斥
C
“来拒去留”的应用
5．如图所示，导线框abcd与导线在同一平面内，直导线通恒定电流I，当线框由左向右匀速运动到虚线框的过程，线框中感应电流方向是(　　)
A．先abcd，后dcba，再abcd
B．先abcd，后dcba
C．始终沿dcba
D．先dcba，后abcd，再dcba
C对
6. 某实验小组用如图所示的实验装置来验证楞次定律．当条形磁铁自上而下穿过固定的线圈时，通过电流表的感应电流方向是(　　)
A．a→G→b
B．先a→G→b，后b→G→a
C．b→G→a
D．先b→G→a，后a→G→b
D对
7.如图所示，水平放置的矩形线圈abcd在细长的磁铁的N极附近竖直下落，保持bc边在纸外ad边在纸内，从图中的位置Ⅰ经过位置Ⅱ到位置Ⅲ.位置Ⅰ和Ⅲ都很靠近Ⅱ.在这个过程中，线圈中感应电流
A．沿abcda流动
B．沿adcba流动
C．由Ⅰ到Ⅱ是沿abcda，由Ⅱ到Ⅲ是沿adcba
D．由Ⅰ到Ⅱ是沿adcba，由Ⅱ到Ⅲ是沿abcda
A对
8.如图所示，粗糙水平桌面上有一质量为m的铜质矩形线圈，当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时，若线圈始终不动则关于线圈受到的支持力FN及在水平方向运动趋势的正确判断是(　　)
A．FN先小于mg后大于mg，运动趋势向左
B．FN先大于mg后小于mg，运动趋势向左
C．FN先小于mg后大于mg，运动趋势向右
D．FN先大于mg后小于mg，运动趋势向右
D对
四、右手定则
1.内容:
2.适用:部分导体切割的情况，判断更方便。
3.注意: ①楞次定律适用于所有情况。
②右手定则是楞次定律的特例。
①磁感线穿过掌心
②拇指是导体运动方向
③四指即为感应电流方向
四、右手定则
A．圆盘上的电流由圆心流向边缘
B．圆盘上的电流由边缘流向圆心
C．金属圆盘上各处电势相等
D．螺线管产生的磁场，F端为N极
9.如图所示，一个绕圆心轴MN匀速转动的金属圆盘，匀强磁场垂直于圆盘平面，磁感应强度为B，圆盘中心和圆盘边缘通过电刷与螺线管相连，圆盘转动方向如图所示，则下述结论中正确的是
A
