11.5 实验：练习使用多用电表
①内阻:Rg
②满偏电流 Ig
③满偏电压Ug
2.电路图符号：

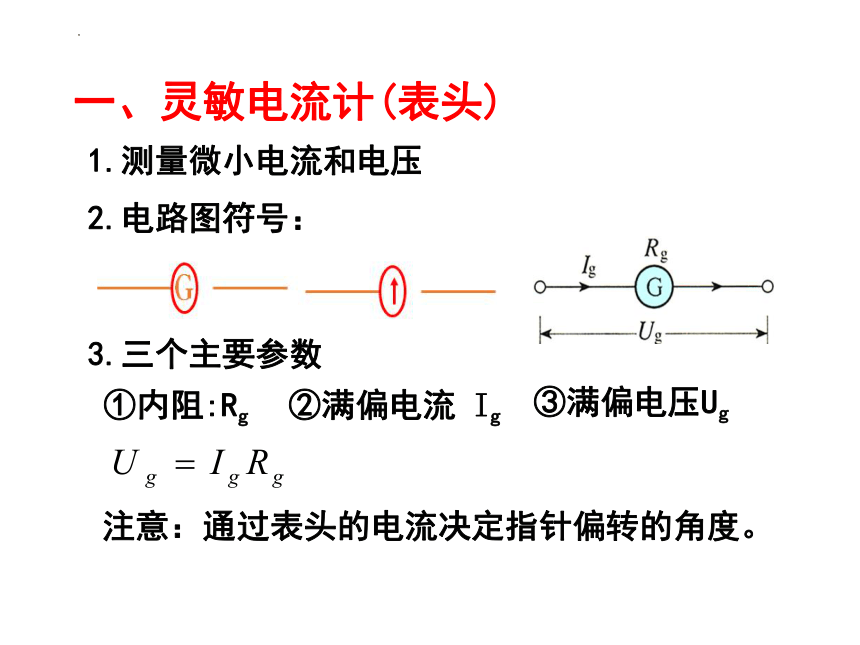

一、灵敏电流计(表头)
注意：通过表头的电流决定指针偏转的角度。
1.测量微小电流和电压
3.三个主要参数

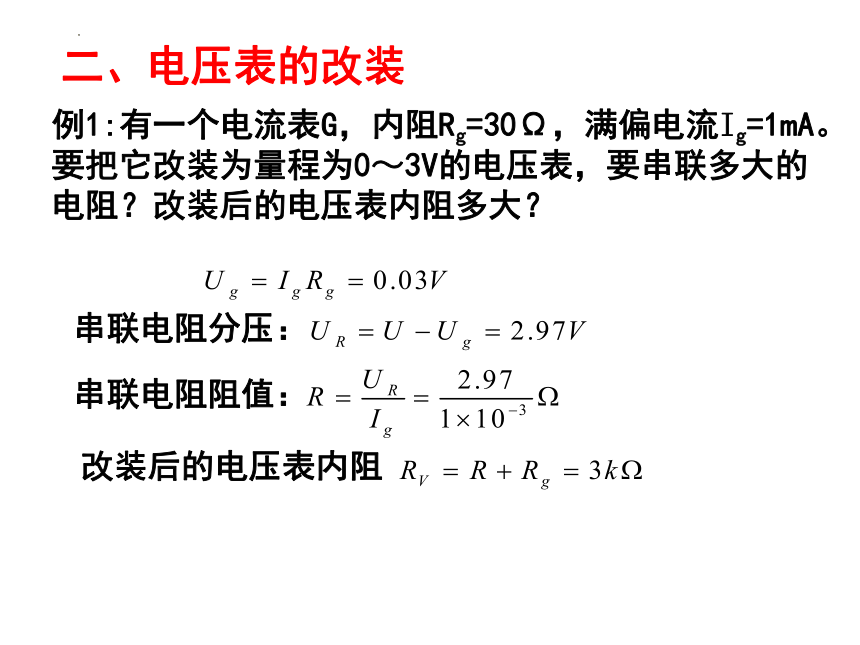

例1:有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把它改装为量程为0～3V的电压表，要串联多大的电阻？改装后的电压表内阻多大？
二、电压表的改装
串联电阻分压：
串联电阻阻值：
改装后的电压表内阻

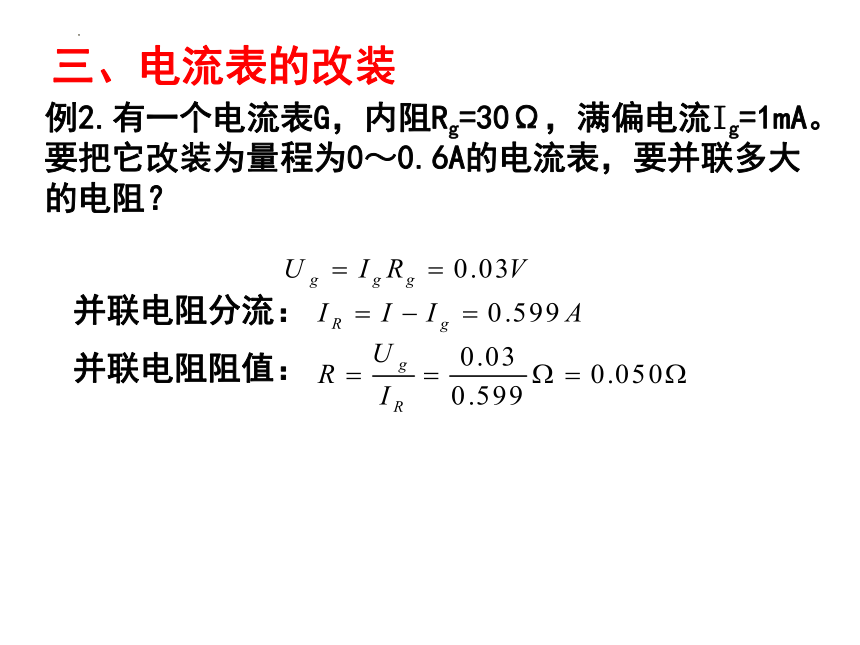

例2.有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把它改装为量程为0～0.6A的电流表，要并联多大的电阻？
三、电流表的改装
并联电阻分流：
并联电阻阻值：
三、电流表的改装
1、接A和2时，量程为
2、接A和1时，量程为
量程为
量程为
①
②
由①②得
接A和1接线柱时量程接A和2接线柱
四、欧姆表的原理
2.原理：
1.结构：表头电源、滑动变阻器
闭合电路欧姆定律

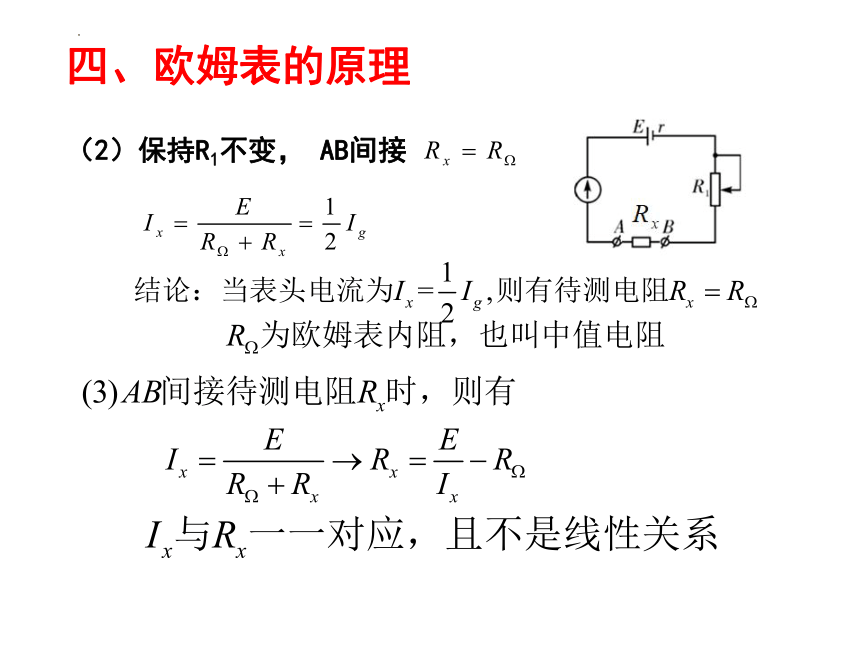

四、欧姆表的原理
（2）保持R1不变， AB间接
四、欧姆表的原理
3.重新刻度
③
对应的关系把其它电阻值标出；
①把表头Ix= Ig的刻度线 标记为 Rx=0 ;
②把表头 的刻度线 标记为 ;
4.特点：
①表盘刻度左密右疏，刻度不均匀；
②零刻度线在表盘右边，指针偏转角度越大，待测
电阻值越小；
③欧姆表电路含有电源，电流电压表没有。
五、多用电表
如图所示，把电流表、欧姆表、电压表的电路示意图组合在一起，就是最简单的多用电表的电路．
1.接A和1时，则使用电路如图甲，为电流表。
2.接A和2时，则使用电路如图乙，为欧姆表。
3.接A和3时，则使用电路如图丙，为电压表。
共同点：红进黑出
A接红表笔，B接黑表笔，电流都是从红表笔进入表盘，从黑表笔出来。
五、多用电表
1.接A和1、2时，测电流，且1量程大于2量程。
2.接A和3、4时，测电阻。
3.接A和5、6时，测电压，且6量程大于5量程。
黑表笔
红表笔
五、多用电表
1.A为指针定位螺丝：
使用前若指针没有停在左端“0”位置，要用螺丝刀转动指针定位螺丝，使指针指零，称“机械调零”。
2.B为欧姆调零旋钮：
将红、黑表笔短接，调整欧姆调零旋钮，使指针指在表盘右端“0”刻度处，称“欧姆调零”，每次换档都需重新欧姆调零。
3.C为选择开关：实验完毕，将选择开关置于“OFF”挡
或交流电压最高挡，若长期不用，应把电池取出。
红表笔
黑表笔
五、多用电表
1.用多用电表测电流电压
①用直流2.5V 挡测量,
则a读数为_____V,
b读数为_______ V。
“1”分度，估读到最小分度的下一位。
“2”“5”分度，均估读到最小分度的同一位。
读数=准确值＋估读值
a读数：
b读数：
五、多用电表
1.用多用电表测电流电流
②用直流50mA挡测量,
则a读数为______mA,
b读数为_______mA。
读数=准确值＋估读值
a读数：
b读数：
五、多用电表
2.用多用电表测电阻基本步骤：
(1)机械调零：调节指针定位螺丝，使指针停在
左端“0”刻度线位置。
(2)选挡：旋转选择开关对准欧姆挡的合适挡位。
(3)欧姆调零：将红、黑表笔短接，调整欧姆调
零旋钮，使指针指在表盘右端“0”刻度处。
(4)测量：将两表笔分别与待测电阻的两端接触。
(5)读数：待测电阻阻值=指针示数×欧姆挡倍率。
(6)实验完毕，两表笔从插孔中拔出，将选择开
关置于“OFF”挡或交流电压最高挡，若长期
不用，应把电池取出
五、多用电表
2.用多用电表测电阻注意事项：
①改变欧姆挡的倍率需重新欧姆调零。
②测电阻时必须把待测电阻从电路中分离出来．
③待测电阻阻值=指针示数×欧姆挡倍率
④保持欧姆挡倍率不变，指针偏转越小电阻越大。
⑤合理选择量程，使指针尽可能指在中值附近。
⑥指针偏转小，则更换更大倍率的欧姆挡；
指针偏转大，则更换更小倍率的欧姆挡；
⑦欧姆表的表盘刻度不均匀，一般不估读。
五、多用电表
2.用多用电表测电阻
③用电阻×10挡测量,
则a读数为______Ω,
b读数为_______ Ω。
a读数：
b读数：
选用最上面不均匀的刻度，0刻度线在最右边。
待测电阻阻值=指针示数×欧姆挡倍率
