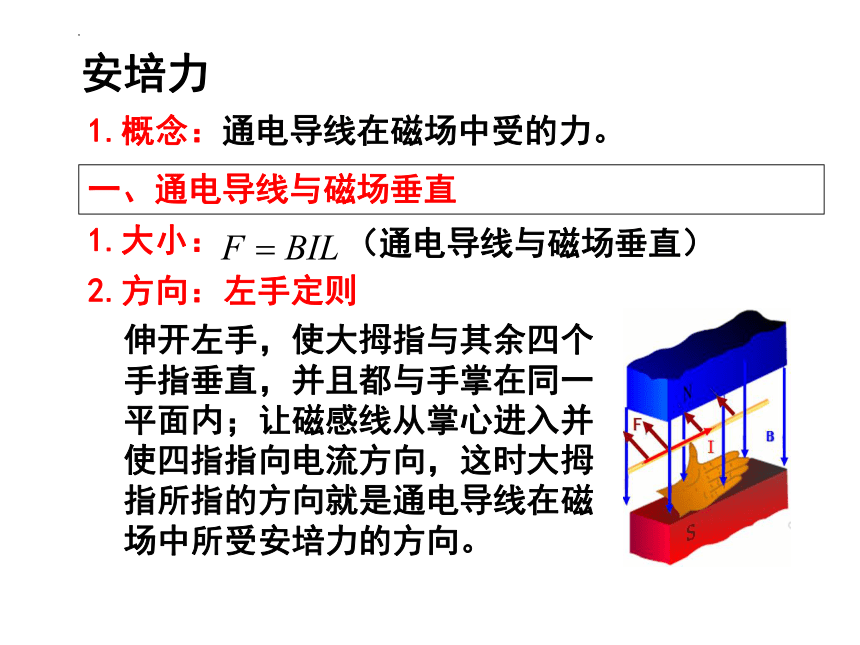

1.概念：通电导线在磁场中受的力。
安培力
1.大小：
（通电导线与磁场垂直）
2.方向：
左手定则
伸开左手，使大拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从掌心进入并使四指指向电流方向，这时大拇指所指的方向就是通电导线在磁场中所受安培力的方向。
一、通电导线与磁场垂直
4.L:为垂直磁场的“有效长度”，若为弯曲的导线，则L为曲线首尾两端点直线的长度。
B
I
F

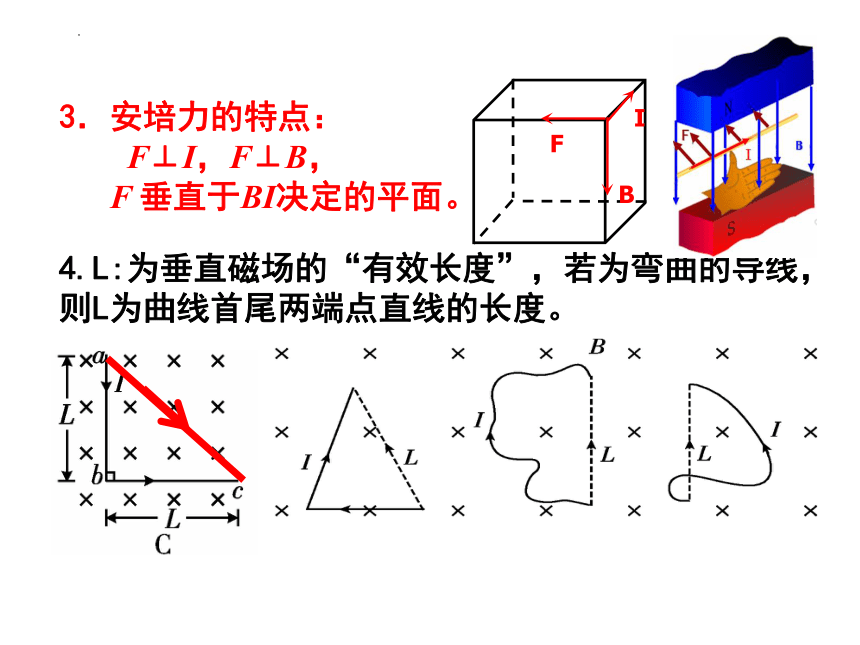

3．安培力的特点：
F⊥I，F⊥B，
F 垂直于BI决定的平面。

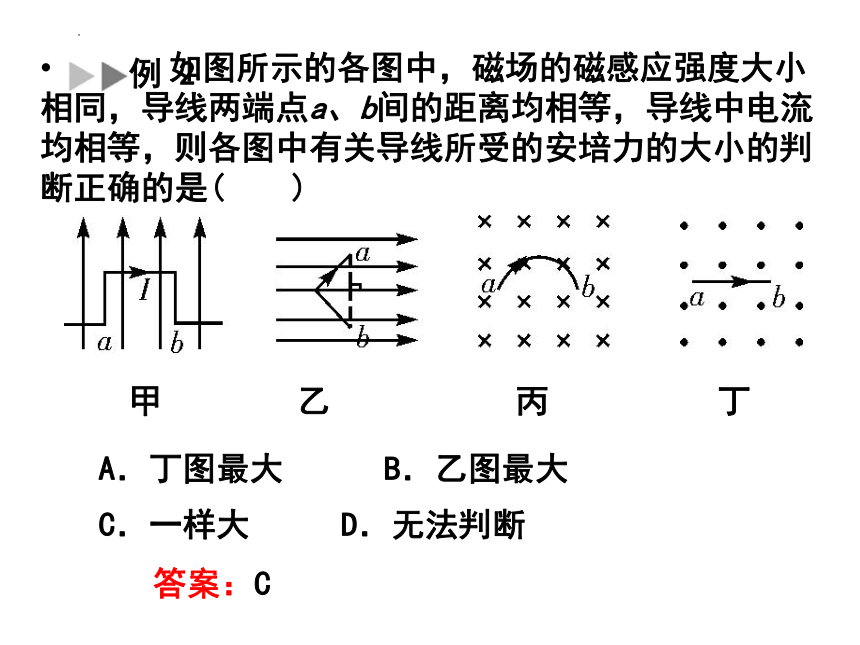

如图所示的各图中，磁场的磁感应强度大小相同，导线两端点a、b间的距离均相等，导线中电流均相等，则各图中有关导线所受的安培力的大小的判断正确的是(　　)
例 2
甲　　　　乙　　　　 丙　　　　 丁
A．丁图最大 B．乙图最大
C．一样大 D．无法判断
答案：C
（1）通电导线与磁场垂直平行，即B//I，F=0
2.大小：
3.方向：
左手定则

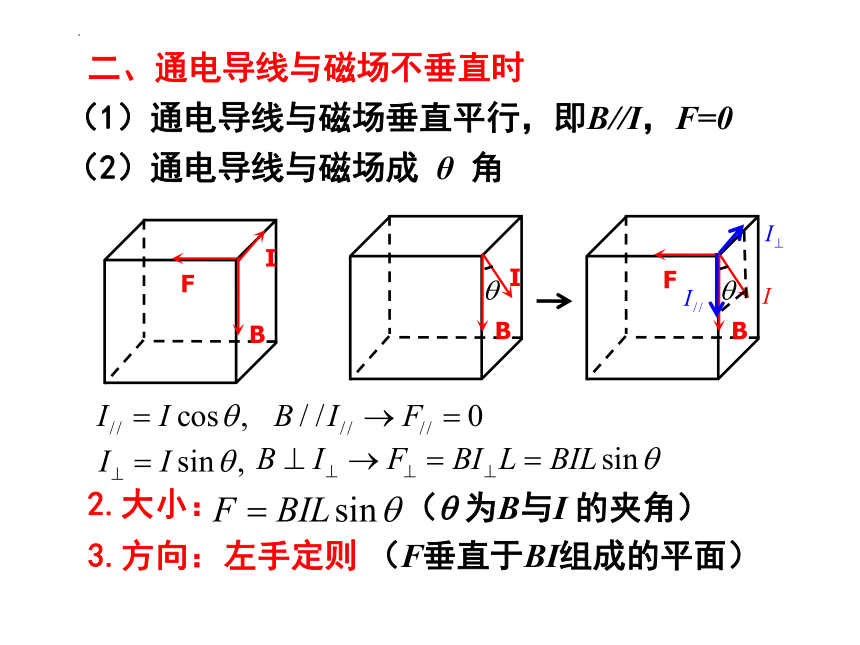

二、通电导线与磁场不垂直时
（2）通电导线与磁场成θ 角
（ 为B与I 的夹角）
（F垂直于BI组成的平面）
B
I
B
I
F
B
I
F
（1）通电导线与磁场垂直平行，即B//I，F=0
2.大小：
3.方向：
左手定则

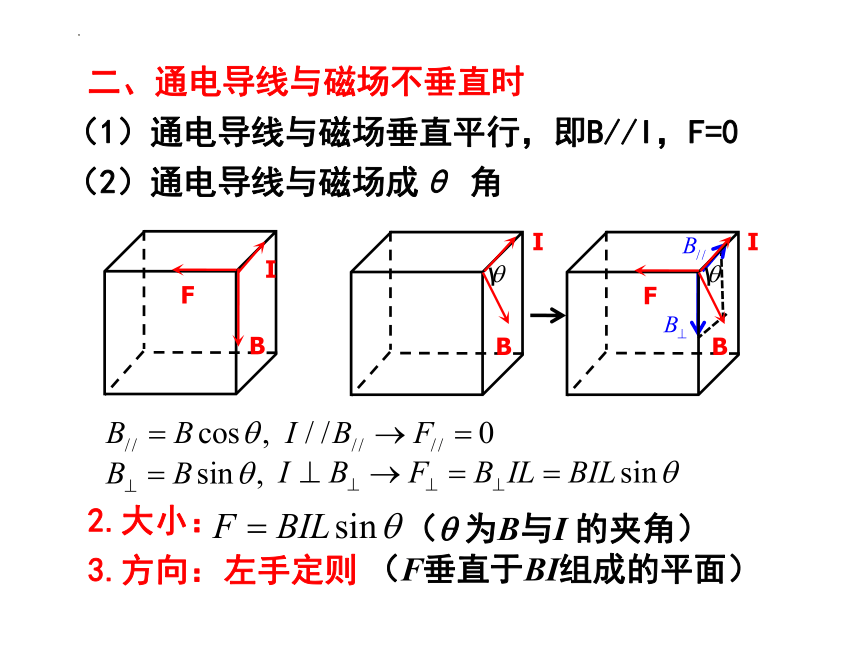

二、通电导线与磁场不垂直时
（2）通电导线与磁场成 θ 角
B
I
B
F
（ 为B与I 的夹角）
（F垂直于BI组成的平面）
B
I
F
（1）改变 B 与 I 的夹角θ，如上图
F方向不变大小变， B 与 I垂直时，F最大。
B
I
F
B
I
F
B
I
F
（2）改变I方向，但保持 B 与 I 夹角θ不变，如上图
F大小不变方向变。
B
I
F
B
I
F

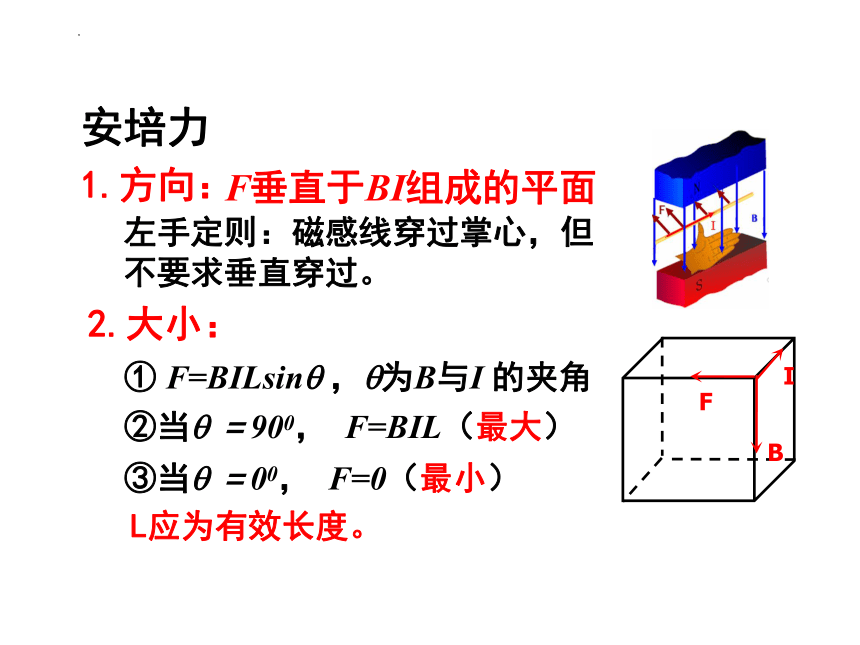

1.方向：
B
I
F
2.大小：
②当 ＝900， F=BIL（最大）
③当 ＝00， F=0（最小）
① F=BILsin ， 为B与I 的夹角
左手定则：磁感线穿过掌心，但不要求垂直穿过。
安培力
F垂直于BI组成的平面
L应为有效长度。
关键：由立体图画出纵截面受力分析图，列平衡方程求解。
安培力作用下平衡问题

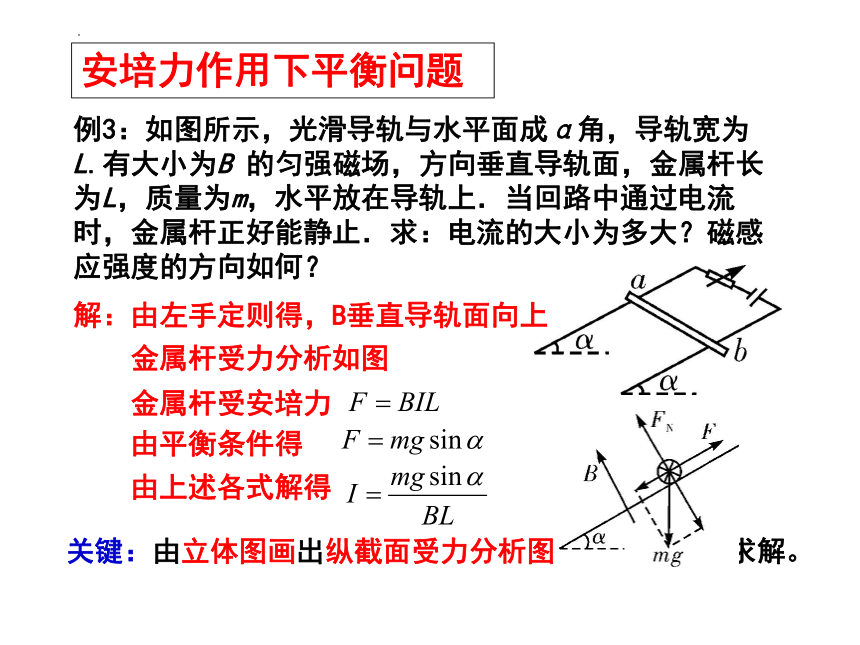

例3：如图所示，光滑导轨与水平面成α角，导轨宽为L.有大小为B 的匀强磁场，方向垂直导轨面，金属杆长为L，质量为m，水平放在导轨上．当回路中通过电流时，金属杆正好能静止．求：电流的大小为多大？磁感应强度的方向如何？
解：由左手定则得，B垂直导轨面向上
金属杆受力分析如图
金属杆受安培力
由平衡条件得
由上述各式解得
N
S
I
F
F
N
S
F

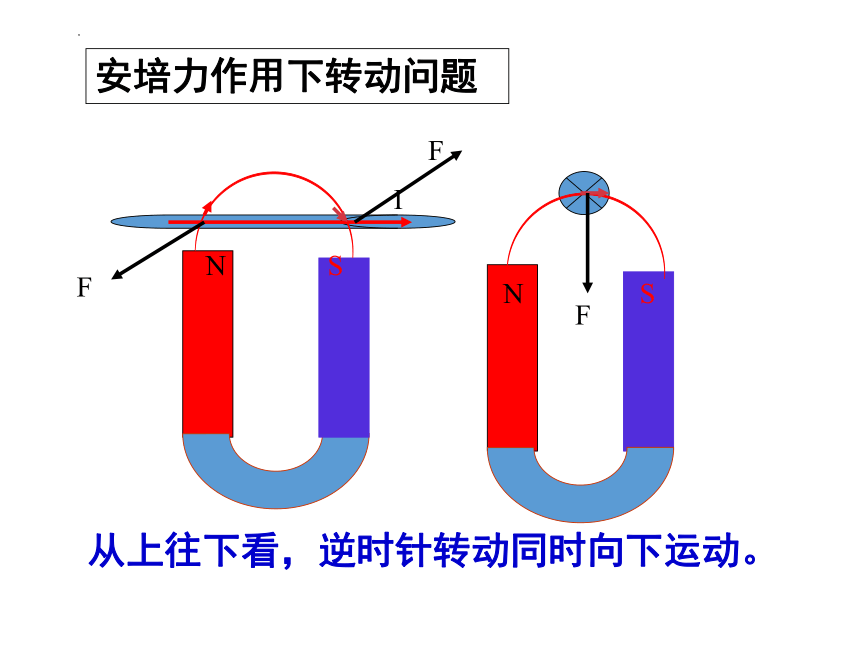

安培力作用下转动问题
从上往下看，逆时针转动同时向下运动。
N
S
F
（1）绳子拉力_______
(变大,变小,不变)
（2）桌面对磁铁的支持力_______
（3）桌面对磁铁的摩擦力________(有,无).
变大
变小
无
N
S
F
桌面对磁铁的摩擦力
_______(有,无)
方向_______.
有
水平向右
全优P99　发散2
F′
f
自由
固定
F
F
˙
×
×
×
×
×
×
˙
˙
˙
˙
˙
全优P100　3
从纸面外往内看，顺时针转动同时互相靠近
三、磁电式电流表
1、 基本组成：　　和　　　。
2、原理：通电线圈受　　　作用而转动。
3、磁场沿　　方向，总是与线圈平面　　，不同位置受安培力的大小是一样的，所以刻度是　　的。
4、线圈中的电流方向改变，指针的　　　也随着改变。
5、优点：灵敏度　。缺点：量程　　。
例1:画出下列各图中磁场对通电导线的安培力的方向
A　　　 B　　　 C
D　　　　 E　　　　 F
题型1：判断安培力的方向
解析：无论B、I是否垂直，安培力总是垂直于B与I决定的平面，且满足左手定则．
答案：如图所示．
A　　　 B　　　 C
D　　　　 E　　　　 F
2. 一段通电导线平行于磁场方向放入匀强磁场中，导线上的电流方向由左向右，如图所示．在导线以其中心点为轴转动90°的过程中，导线受到的安培力(　　)
A．大小不变，方向不变
B．由零增大到最大，方向时刻改变
C．由最大减小到零，方向不变
D．由零增大到最大，方向不变
【答案】D
3. 如图所示，磁场方向竖直向下，通电直导线ab由水平位置1绕a点在竖直平面内转到位置2，通电导线所受安培力(　　)
A．数值变大，方向不变
B．数值变小，方向不变
C．数值不变，方向改变
D．数值、方向均改变
【答案】B
《全优》P117 3、5
4．如图所示，金属棒MN两端用等长的细软导线连接后水平地悬挂．MN处在向里的水平匀强磁场中，棒中通有由M流向N的电流，此时悬线受金属棒的拉力作用．为了使悬线中的拉力减小，可采取的措施有(　　)
A．使磁场反向
B．使电流反向
C．增大电流强度
D．减小磁感应强度
【答案】C
题型2：安培力作用下平衡问题
5．用天平测量磁场对电流作用力的示意图如图所示，虚线区域内有匀强磁场，轻质线框悬挂在天平左盘下面，线框的一部分置于磁场中，此时天平平衡．现在线框中通以图示方向的电流I，同时在右盘中加入一定量的砝码，天平再次平衡．则磁场方向(　　)
题型2：安培力作用下平衡问题
A．水平向左　　
B．竖直向下
C．垂直纸面向里　　
D．垂直纸面向外
【答案】C
6. 如图所示，倾斜导轨宽为L，与水平面成α角，处在方向竖直向上、磁感应强度为B的匀强磁场中，金属杆ab水平放在导轨上．当回路电流强度为I时，金属杆ab所受安培力F(　　)
题型2：安培力作用下平衡问题
A．方向垂直ab杆沿斜面向上
B．方向垂直ab杆水平向右
C．F＝BILcos α
D．F＝BILsin α
【答案】B
