“学霸一遍能做对，我就做5遍，
我就不信这个邪！”
电场线
我们学什么？
1.描述电场的物理量---电场线
2.用电场线表示电场强度的强弱和方向
3.五种特殊电场的电场线分布特征

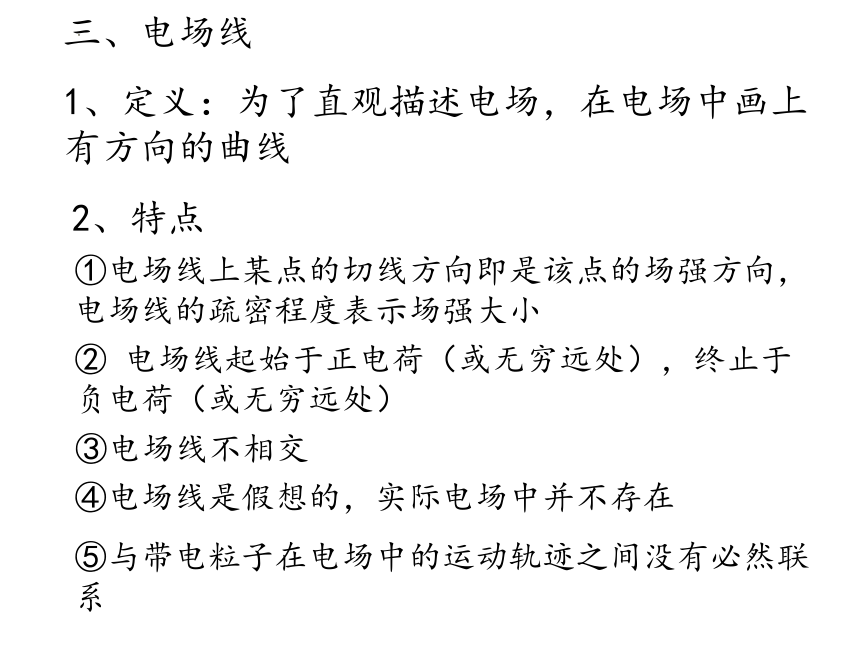

三、电场线
1、定义：为了直观描述电场，在电场中画上有方向的曲线
①电场线上某点的切线方向即是该点的场强方向，电场线的疏密程度表示场强大小
2、特点
② 电场线起始于正电荷（或无穷远处），终止于负电荷（或无穷远处）
③电场线不相交
④电场线是假想的，实际电场中并不存在
⑤与带电粒子在电场中的运动轨迹之间没有必然联系

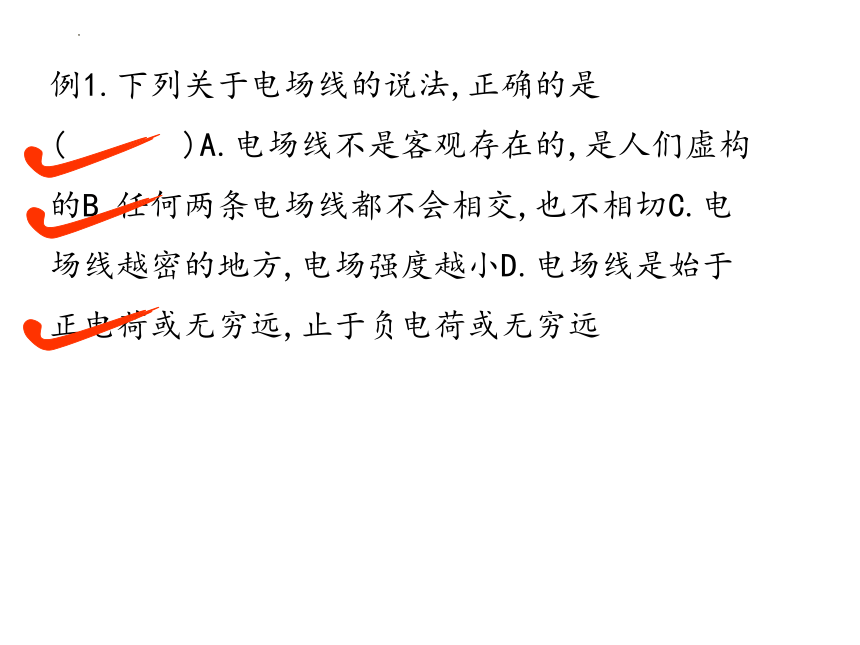

例1.下列关于电场线的说法,正确的是( )A.电场线不是客观存在的,是人们虚构的B.任何两条电场线都不会相交,也不相切C.电场线越密的地方,电场强度越小D.电场线是始于正电荷或无穷远,止于负电荷或无穷远

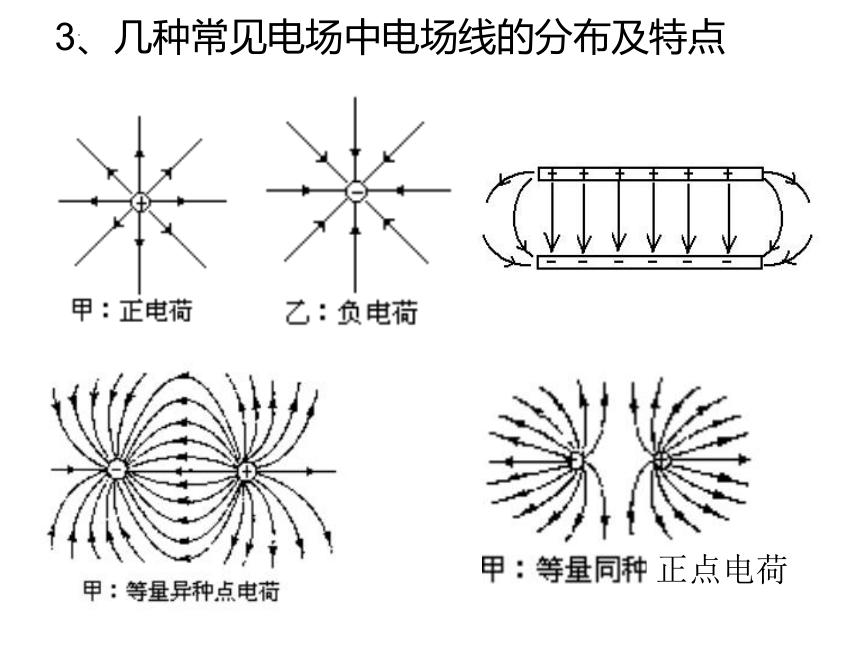

3、几种常见电场中电场线的分布及特点
正点电荷
特点：
a、离电荷越近，场强越大
b、以点电荷为球心的球面，场强大小都相等，但方向不同。
（1）、正、负点电荷
特点：
b、电荷之间的连线上，中点场强最小
a、连线中垂线上，场强方向均与中垂线垂直, 中点场强最大

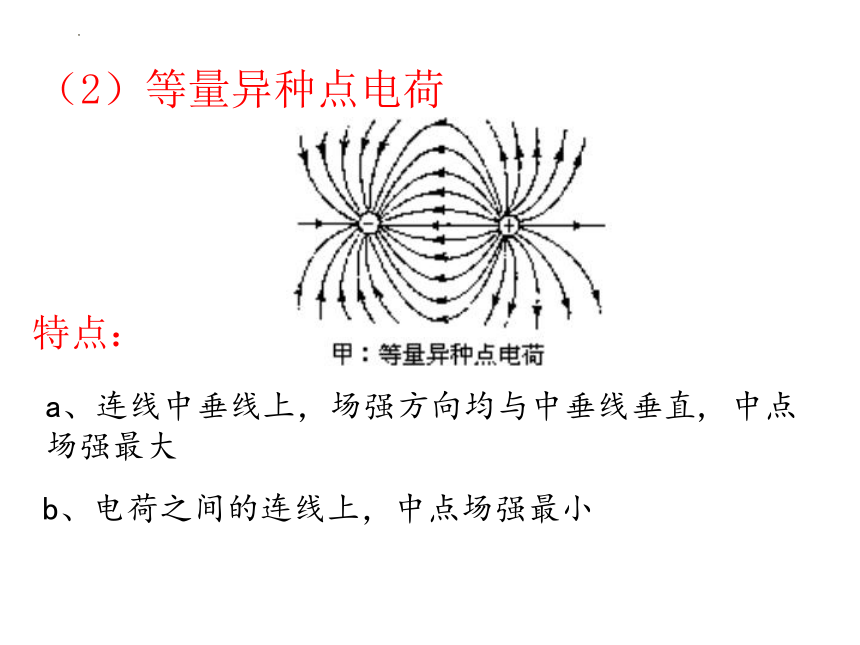

（2）等量异种点电荷
（3）等量同种点电荷
特点：
a、连线垂直平分线上，场强方向均沿着垂直平分线，从中点向外场强先增大后减小
b、沿两点电荷连线，场强先减小后增大，中点场强为零
正点电荷
（4）、匀强电场
特点：
平行等距的直线
例2.如图所示为静电场的一部分电场线的分布,下列说法正确的是( )
A.这个电场可能是负点电荷形成的B.C点处的场强为零,因为那里没有电场线C.点电荷q在A点所受到的电场力比在B点所受电场力大D.负电荷在B点时受到的电场力的方向沿B点切线方向
例3.如图所示,一电子沿等量异种电荷的中垂线由A-0-B匀速飞过,电子重力不计,则电子所受另一个力的大小和方向的变化情况是( ) A.先变大后变小,方向水平向左B.先变大后变小,方向水平向右C.先变小后变大,方向水平向左D.先变小后变大,方向水平向右
例4.如图所示,M、N为两个等量同种正电荷Q,在其连线的中垂线上任意一点P自由释放一个负电荷q,不计重力影响,关于点电荷q的运动下列说法正确的是( ) A.从P到0的过程中,加速度越来越大,速度也越来越大B.从P到0的过程中,加速度越来越小,速度越来越大C.点电荷运动到0点时加速度为零,速度达到最大值D.点电荷越过0点后,速度越来越小,加速度越来越大,直到速度为零
例5.如图所示,实线是电场线,一带电粒子只在电场力的作用下沿虚线由A运动到B,下列说法正确的是( )
A.粒子一定带负电B粒子在A点的加速度大于B点的加速度C.粒子从A点到B点遠度越来越大D.粒子从A点到B点速度越来越小
学会了吗
1.用电场线表示电场强度的强弱和方向
2.五种特殊电场的电场线分布特征
