(共29张PPT)
第四节 流体压强与流速的关系
第九章 压强
人教版物理八年级下册（初中）

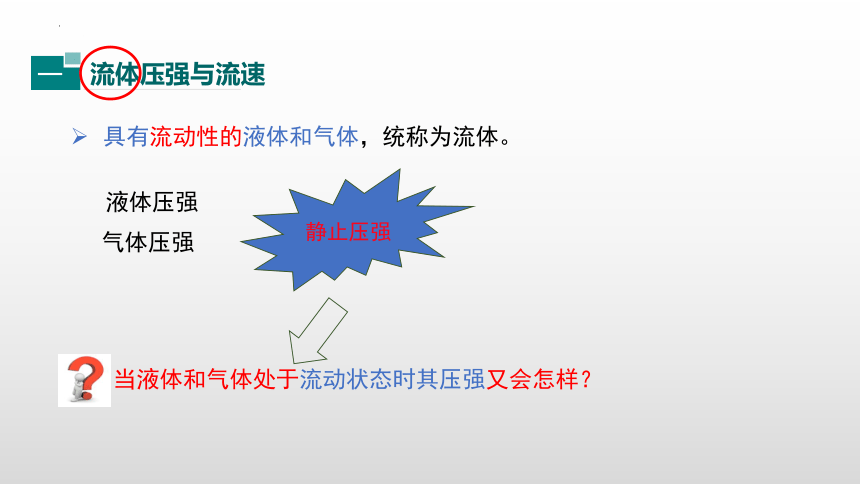

具有流动性的液体和气体，统称为流体。
液体压强
气体压强
静止压强
流体压强与流速
一
当液体和气体处于流动状态时其压强又会怎样？

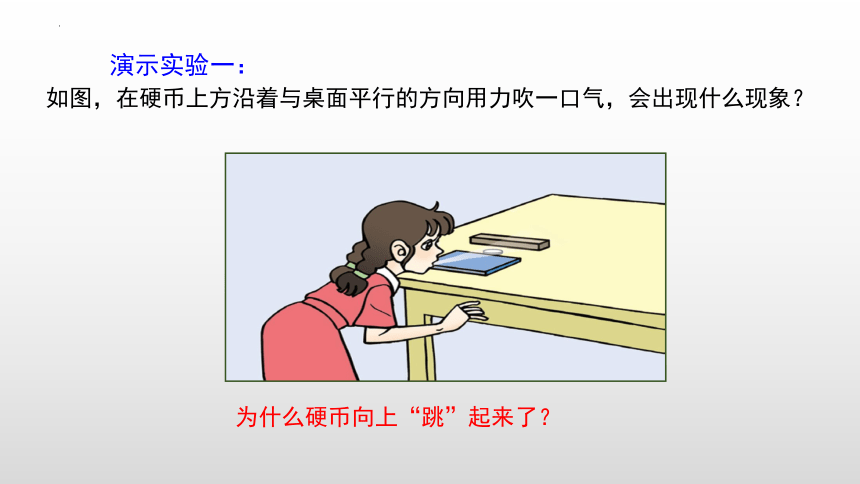

如图，在硬币上方沿着与桌面平行的方向用力吹一口气，会出现什么现象？
为什么硬币向上“跳”起来了？
演示实验一：

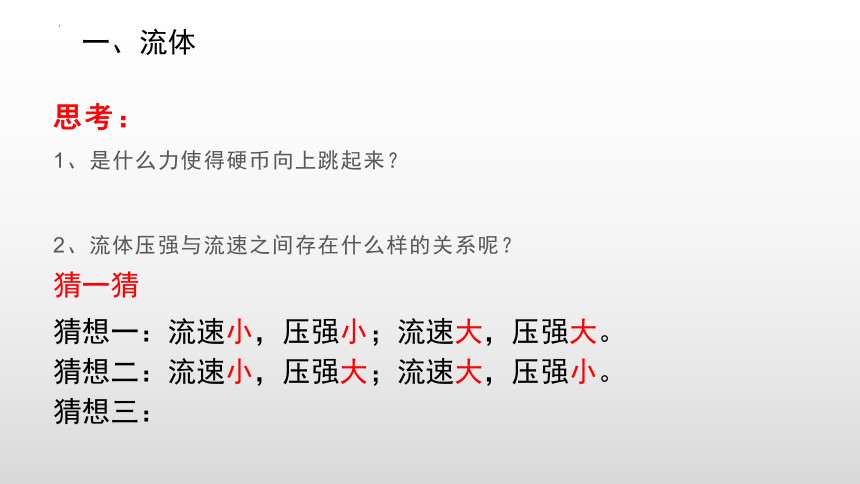

思考：
1、是什么力使得硬币向上跳起来？
2、流体压强与流速之间存在什么样的关系呢？
一、流体
猜一猜
猜想一：流速小，压强小；流速大，压强大。
猜想二：流速小，压强大；流速大，压强小。
猜想三：
分析
硬币上面空气向下的压力比较小，下面空气向上的压力比较大
上面空气向下的压强比较小
硬币上下两面面积相同
由于吹气，硬币上面空气的流速变大
猜想：是不是气体的压强跟气体的流速有关系？
p=
F
S
流速越大的位置压强越小

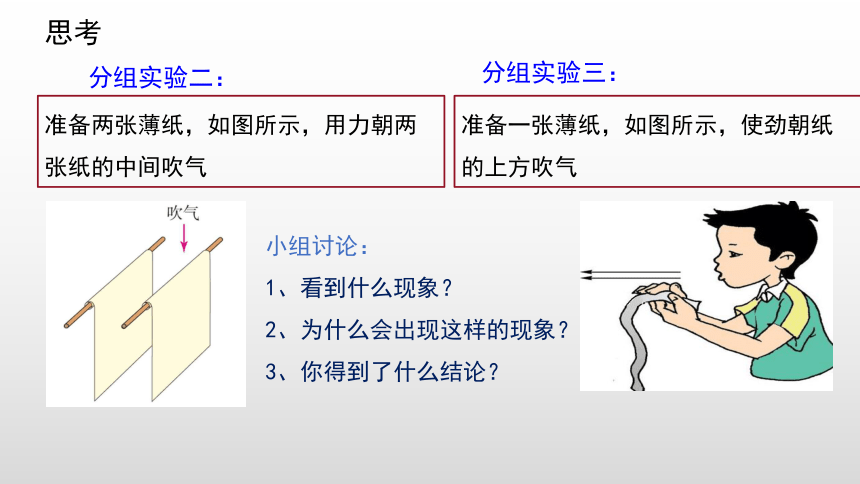

准备两张薄纸，如图所示，用力朝两张纸的中间吹气
分组实验二：
准备一张薄纸，如图所示，使劲朝纸的上方吹气
分组实验三：
小组讨论：
1、看到什么现象？
2、为什么会出现这样的现象？
3、你得到了什么结论？
思考
1、对着两张平行拿着的纸吹气，你会发现什么现象？为什么？
分析
原因：吹气时，纸条内侧空气流动快，压强变小，纸条外侧空气流动慢，压强变大，两纸条被吸到了一起。
现象：两张纸吸到了一起

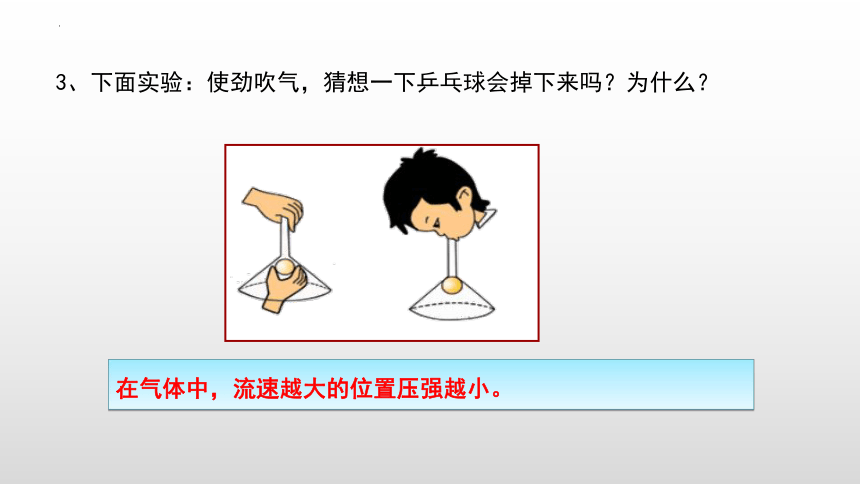

3、下面实验：使劲吹气，猜想一下乒乓球会掉下来吗？为什么？
在气体中，流速越大的位置压强越小。

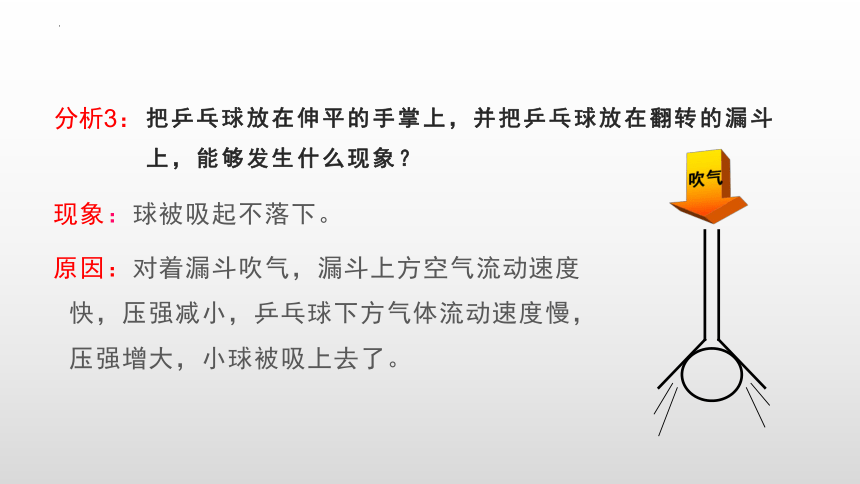

把乒乓球放在伸平的手掌上，并把乒乓球放在翻转的漏斗上，能够发生什么现象？
现象：球被吸起不落下。
原因：对着漏斗吹气，漏斗上方空气流动速度快，压强减小，乒乓球下方气体流动速度慢，压强增大，小球被吸上去了。
分析3：
吹气
4、为什么我国海军舰艇赴亚丁湾护航时，护航编队一般采用前后护航形式，而不采用“并排”护航？
分析4：
用注射器向两个小船中间喷射水产生水流，通过物理运动状况分析判断流体流速与压强的关系！
现象：两小船靠近
原因：向两只船中间喷水，中间的水的流速增大，流体压强减小，船两侧的流速减小，流体压强增大，两小船靠近。
结论：在流体（气体和液体）中，流速越大的位置，压强就越小，流速越小的位置，压强就越大
总结：
5、向演示器加水，让水依次流过下端的粗管和细管，待水流稳
定后，仔细观察粗管和细管上端的细管中液柱高度，你发现了什么？
进水口
粗
细
出水口
细管
细管
进水口
粗
细
出水口
高
低
结论：在液体中，横截面积小的地方，流速较大，压强较小。
υ大
υ小
p大
p小
粗管和细管中谁的液体压强更大？
粗管和细管中谁的液体流速更大？
你见过飞机吗？你观察过飞机的机翼吗？几十吨重的飞机为什么能够腾空而起？
飞机的升力
二
机翼的形状是：
上凸下平的
飞机的机翼
飞机升力的产生：
　　迎面吹来的风被机翼分成两部分，由于机翼横截面形状上下不对称，在相同的时间里机翼上方气流通过的路程长，因而速度较大，对机翼的压强较小；下方气流通过的路程较短，因而速度较小，对机翼的压强较大．
飞机的升力：气流在机翼上下表面由于流速不同、压强不同产生的压力差，这就是向上的升力。
有关流体压强与流速关系的现象
三
1.草原犬鼠的“空调”洞穴
υ大,p小
υ小，p大
地铁站台安装屏蔽门
铁路旁有防护网
2.防护网、屏蔽门、安全线
火车站的安全线
知识拓展
像“装反了的机翼”
上方压强大于下方
给车身较大向下的压力
增加了稳定性
加大了与地面摩擦
增大了动力
赛车尾翼板有何妙用？
1.汽车尾部的气流偏导器
罚“香蕉球”的时候，足球一边向前飞行一边不断地旋转，两侧空气的流动速度不一样，由于气体的流速越大，压强越小。所以空气对足球的侧面所产生的压强也不一样，于是，足球在空气压力的作用下，被迫向空气流速大的一侧转弯了。
2.“香蕉球”
1、流体：
2、流体压强与流速的关系：
3、飞机升力的产生：
液体和气体统称为流体
在流体中，流速越大的位置压强越小，流速越小的地方压强越大
机翼上下方所受的压力差形成向上的升力
课堂总结
课堂练习
1.据报道，某地曾经发生过天空中下“鱼”的奇观，实际上这是龙卷风的杰作。当龙卷风经过湖面时，其气旋中心速度很________，压强很________，将湖中的水和鱼一起“吸”向空中，水和鱼随龙卷风运动到别处落下，形成奇观。
快
小
　小孔处空气流速快，压强小，容器里液面上方的空气压强大，液体就沿着细管上升，从管口流出后，受气流的冲击，被喷雾状。（操作）
2、喷雾器的制作原理？
3、观察鸟翅膀的形状，解释为什么鸟在空中展翅滑翔时不会坠落下来？
答：鸟翅膀展开后的截面是上凸下凹，气流流经翅膀，翅膀上下流速不同会形成压力差，产生向上的升力，使鸟在空中自由飞翔。
课堂练习
4、杜甫在《茅屋为秋风所破歌》当中写道“八月秋高风怒号，卷我屋上三重茅”。大风为什么能掀翻屋顶？
答：大风从屋顶上吹过，屋顶上方空气流速大，压强小，屋内空气流速小，压强大，所以屋顶受到向上的力大于向下的力，这种压力差能把屋顶掀翻。
课堂练习
课堂练习
5.地铁和火车站的站台上都有一道安全线，要求乘客必须站在安全线外候车(如图)，这是什么道理？
答：人离高速行驶的列车太近时，人和列车之间的空气流动速度快，压强变小，而人的外侧空气流速较慢，压强较大，从而使人受到一个向内的压力差，人在内外压力差的作用下被压向列车，从而造成危险。
6、某同学为了探究飞机的升力，制作了一个机翼模型，并把它穿在一根铁丝上，在铁丝的上下各挂一个弹簧测力计，如图所示，他再接通电风扇对着机翼吹风，下面是该同学对实验的结果做出的猜想，你认为正确的是 （ ）
A．弹簧测力计A的示数增大，B的示数减小
B．弹簧测力计A的示数减小，B的示数增大
C．两个弹簧测力计的示数都增大
D．两个弹簧测力计的示数都减小
B
