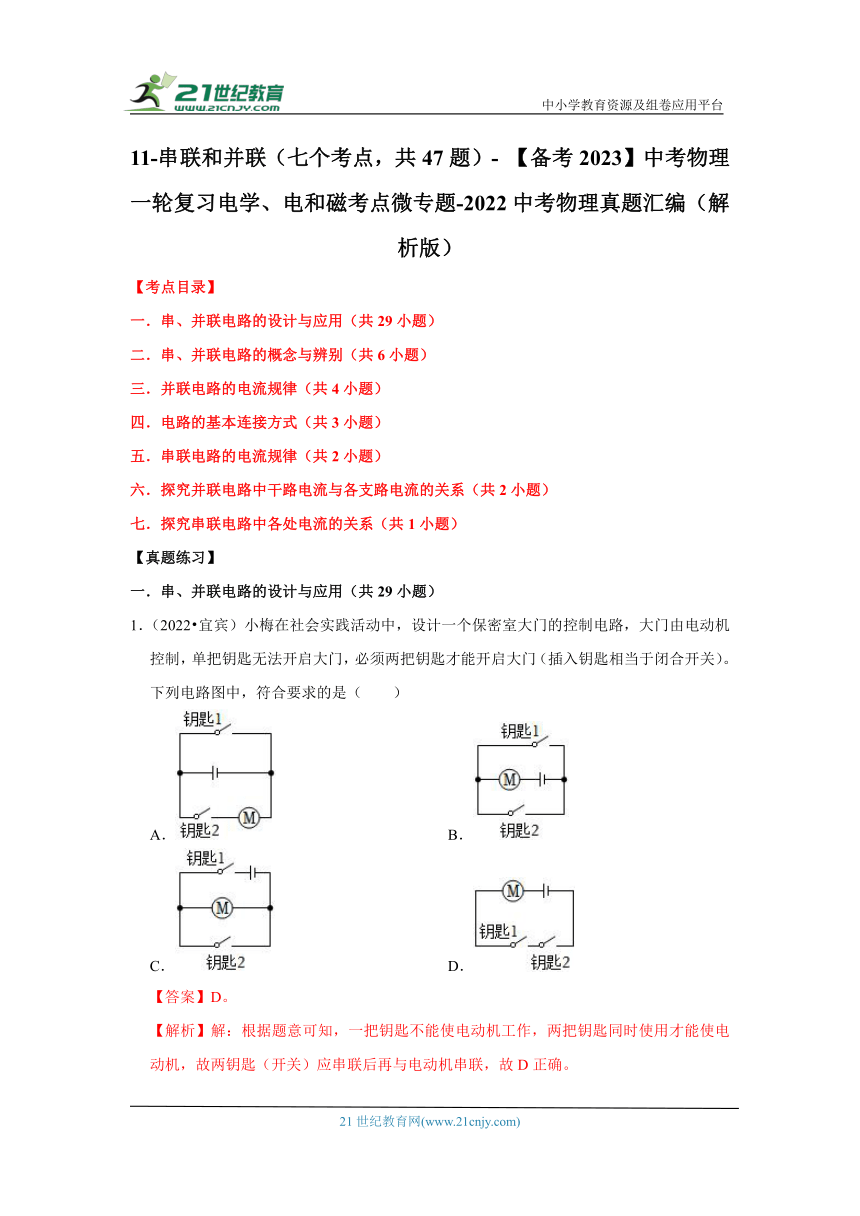

11-串联和并联（七个考点，共47题）- 【备考2023】中考物理一轮复习电学、电和磁考点微专题-2022中考物理真题汇编（解析版）
【考点目录】
一．串、并联电路的设计与应用（共29小题）
二．串、并联电路的概念与辨别（共6小题）
三．并联电路的电流规律（共4小题）
四．电路的基本连接方式（共3小题）
五．串联电路的电流规律（共2小题）
六．探究并联电路中干路电流与各支路电流的关系（共2小题）
七．探究串联电路中各处电流的关系（共1小题）
【真题练习】
一．串、并联电路的设计与应用（共29小题）
1．（2022 宜宾）小梅在社会实践活动中，设计一个保密室大门的控制电路，大门由电动机控制，单把钥匙无法开启大门，必须两把钥匙才能开启大门（插入钥匙相当于闭合开关）。下列电路图中，符合要求的是（　　）
A． B．
C． D．
【答案】D。
【解析】解：根据题意可知，一把钥匙不能使电动机工作，两把钥匙同时使用才能使电动机，故两钥匙（开关）应串联后再与电动机串联，故D正确。

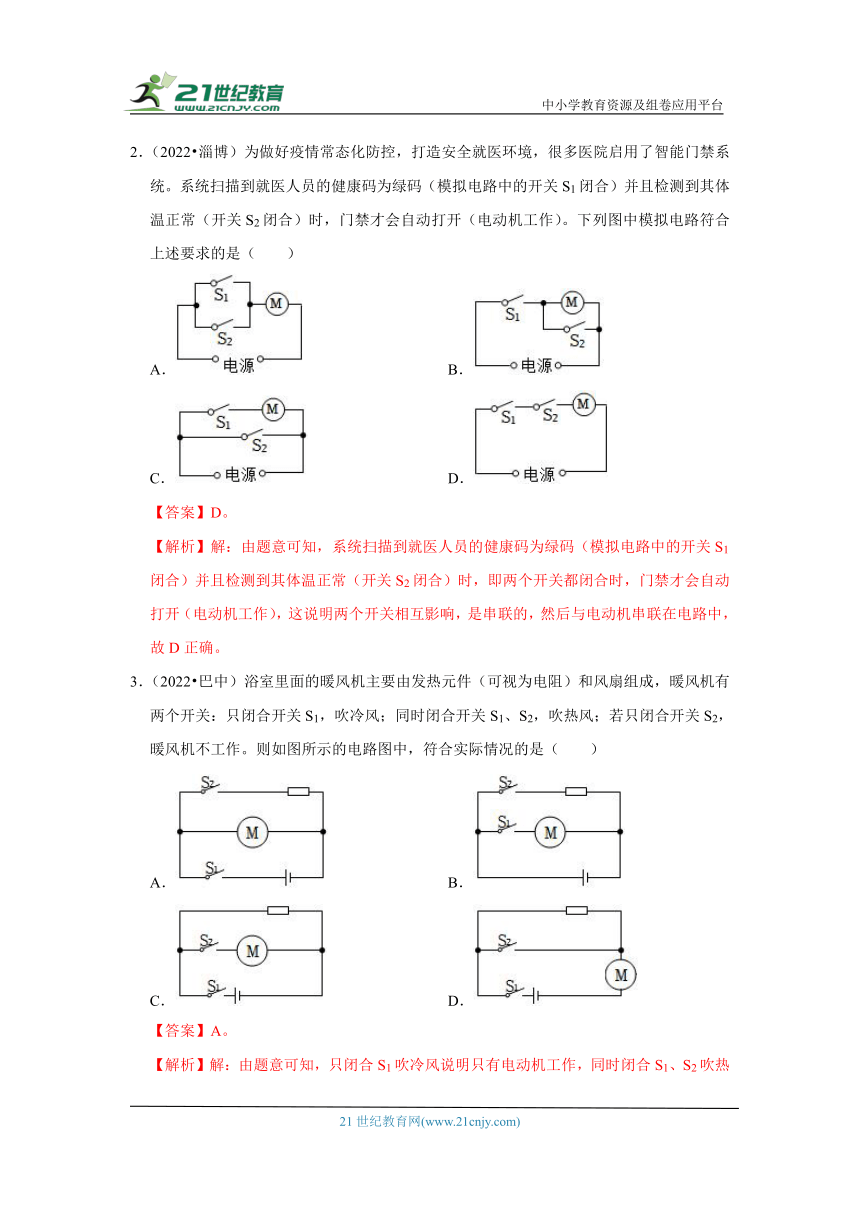

2．（2022 淄博）为做好疫情常态化防控，打造安全就医环境，很多医院启用了智能门禁系统。系统扫描到就医人员的健康码为绿码（模拟电路中的开关S1闭合）并且检测到其体温正常（开关S2闭合）时，门禁才会自动打开（电动机工作）。下列图中模拟电路符合上述要求的是（　　）
A． B．
C． D．
【答案】D。
【解析】解：由题意可知，系统扫描到就医人员的健康码为绿码（模拟电路中的开关S1闭合）并且检测到其体温正常（开关S2闭合）时，即两个开关都闭合时，门禁才会自动打开（电动机工作），这说明两个开关相互影响，是串联的，然后与电动机串联在电路中，故D正确。
3．（2022 巴中）浴室里面的暖风机主要由发热元件（可视为电阻）和风扇组成，暖风机有两个开关：只闭合开关S1，吹冷风；同时闭合开关S1、S2，吹热风；若只闭合开关S2，暖风机不工作。则如图所示的电路图中，符合实际情况的是（　　）
A． B．
C． D．
【答案】A。
【解析】解：由题意可知，只闭合S1吹冷风说明只有电动机工作，同时闭合S1、S2吹热风说明电动机和电热丝同时工作，只闭合S2电吹风不工作，说明开关S2位于电热丝支路，综上可知电动机和电热丝可以独立工作、即为并联，且开关S1位于干路、开关S2位于电热丝支路，故A正确。

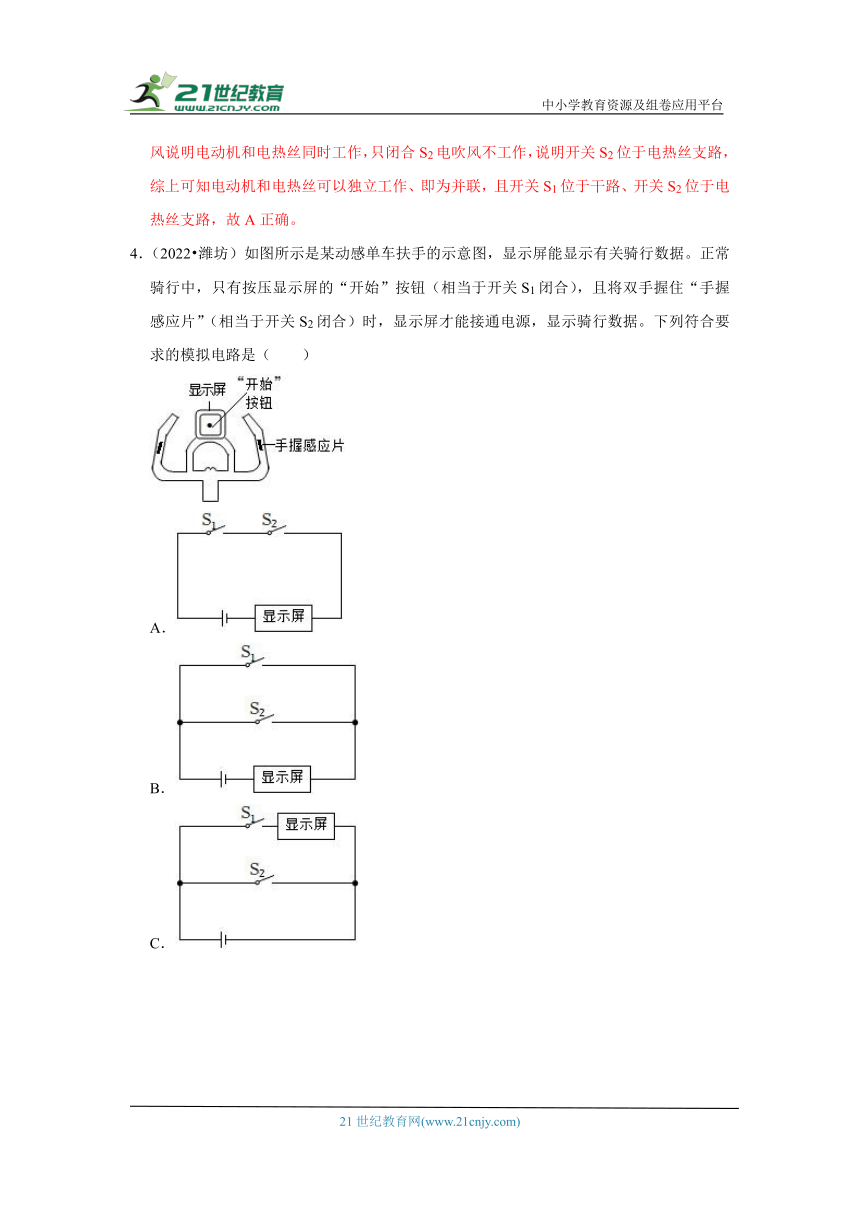

4．（2022 潍坊）如图所示是某动感单车扶手的示意图，显示屏能显示有关骑行数据。正常骑行中，只有按压显示屏的“开始”按钮（相当于开关S1闭合），且将双手握住“手握感应片”（相当于开关S2闭合）时，显示屏才能接通电源，显示骑行数据。下列符合要求的模拟电路是（　　）
A．
B．
C．
D．
【答案】A。

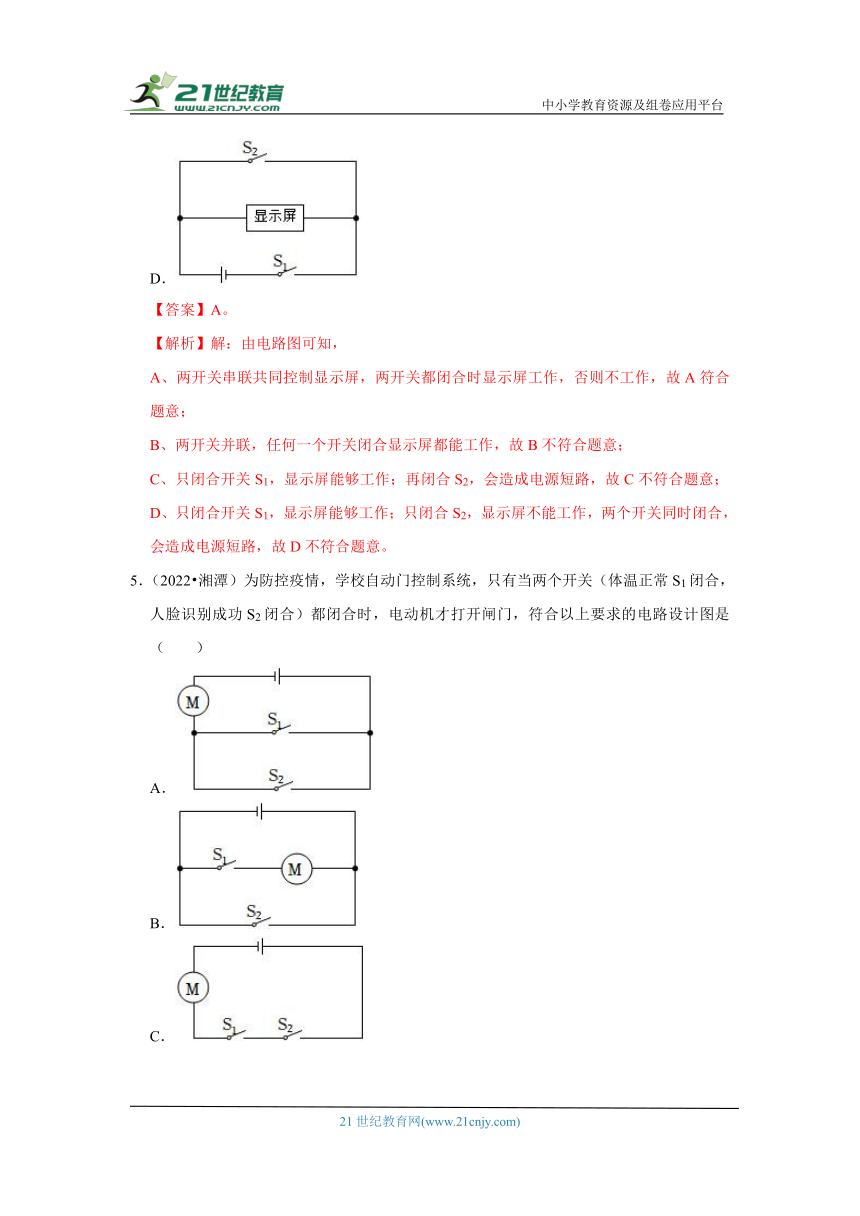

【解析】解：由电路图可知，
A、两开关串联共同控制显示屏，两开关都闭合时显示屏工作，否则不工作，故A符合题意；
B、两开关并联，任何一个开关闭合显示屏都能工作，故B不符合题意；
C、只闭合开关S1，显示屏能够工作；再闭合S2，会造成电源短路，故C不符合题意；
D、只闭合开关S1，显示屏能够工作；只闭合S2，显示屏不能工作，两个开关同时闭合，会造成电源短路，故D不符合题意。
5．（2022 湘潭）为防控疫情，学校自动门控制系统，只有当两个开关（体温正常S1闭合，人脸识别成功S2闭合）都闭合时，电动机才打开闸门，符合以上要求的电路设计图是（　　）
A．
B．
C．
D．

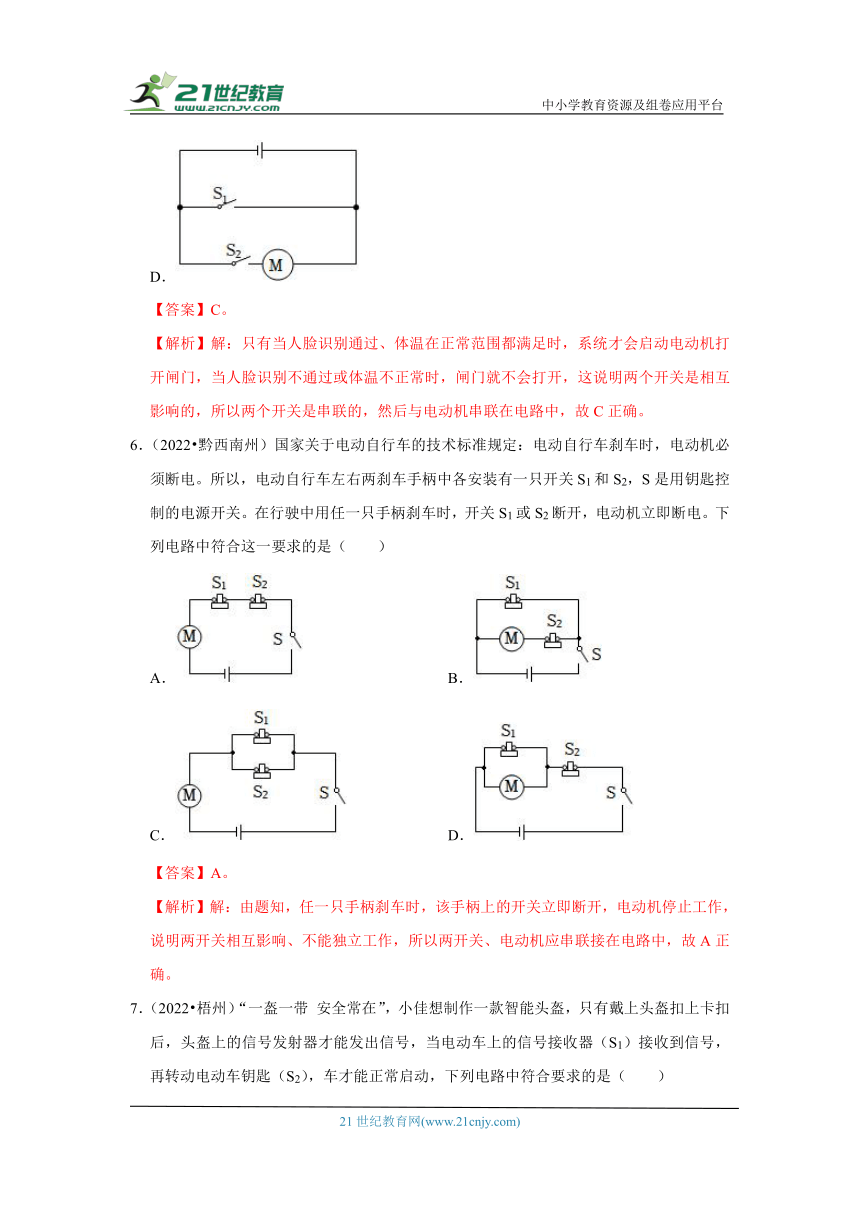

【答案】C。
【解析】解：只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，然后与电动机串联在电路中，故C正确。
6．（2022 黔西南州）国家关于电动自行车的技术标准规定：电动自行车刹车时，电动机必须断电。所以，电动自行车左右两刹车手柄中各安装有一只开关S1和S2，S是用钥匙控制的电源开关。在行驶中用任一只手柄刹车时，开关S1或S2断开，电动机立即断电。下列电路中符合这一要求的是（　　）
A． B．
C． D．
【答案】A。
【解析】解：由题知，任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关相互影响、不能独立工作，所以两开关、电动机应串联接在电路中，故A正确。
7．（2022 梧州）“一盔一带 安全常在”，小佳想制作一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路中符合要求的是（　　）
A．
B．
C．
D．
【答案】A。
【解析】解：根据题意可知，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，这说明两个开关相互影响，是串联在一起的，一起控制电动机，故A正确、BCD错误。
8．（2022 宿迁）疫情防控期间，宿迁市很多学校门口新增加了人脸识别测温系统。若人脸识别通过，则控制电路会闭合开关S1，若体温测量值在正常范围内，则会闭合开关S2。只有人脸识别通过且体温在正常范围内，系统才会启动电动机打开闸门。下列有关该控制电路的设计能实现上述功能的是（　　）
A． B．
C． D．
【答案】A。
【解析】解：只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，由选项可知A正确。
9．（2022 玉林）如图所示，某同学设计一个楼道照明“智能化”电路，即利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走过发出声音时，自动闭合，无人走过没有声音时，自动断开）来控制灯泡。下列符合要求的电路图是（　　）
A． B．
C． D．
【答案】D。
【解析】解：A、当声控开关闭合时，形成电源短路，电灯不亮，故A不符合题意；
B、光控开关和声控开关是并联的，光暗到一定程度或有声音时都能使电灯发光，故B不符合题意；
C、当光控开关闭合时，形成电源短路，电灯不亮，故C不符合题意；
D、光控开关、声控开关和电灯是串联的，光控开关、声控开关同时闭合时电路形成通路，电灯发光，故D符合题意。
10．（2022 枣庄）疫情防控期间，各个单位和居民小区都加强了门卫保安工作，凡是内部车辆均可通过感应，自动打开门禁系统进入。外来车辆，驾驶员需要经过测温、核查、登记后，由保安人员手动打开门禁系统进入。由此可知，该门禁系统的控制电路可能是（　　）
A． B．
C． D．
【答案】B。
【解析】解：小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，故B正确。
11．（2022 毕节市）喜欢观察的小明发现，教室的投影仪内有一个降温风扇和一个投影灯泡，当闭合投影仪的电源开关S1时，只有风扇工作，再闭合S2时，灯泡和风扇同时工作。当只闭合S2时，风扇和灯泡都不工作，以下电路设计符合要求的是（　　）
A．
B．
C．
D．
【答案】D。
【解析】解：
由题意知，电动机可以独立工作；闭合开关S1，只有风扇工作，再闭合开关S2，灯泡和风扇同时工作，说明开关S1在干路上，开关S2只控制灯泡，则S2和灯泡应串联在同一支路上，且电动机和灯泡应并联，题目中符合要求的只有D。
12．（2022 广安）某物理兴趣小组为医院设计了一个输液自动报警器，它能在药液将要输完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体质量减少而减小，通过电铃的电流需要达到一定大小时才能发声。当输液管内液体质量减少，电表示数也变小（电源电压恒定）。下列几个电路图符合报警要求的是（　　）
A． B．
C． D．
【答案】D。
【解析】解：（1）当输液管内液体质量减少，可变电阻R的阻值减小，根据题意可知通过电铃的电流增大，所以R与电铃应串联在电路，而A、C图中电铃与R并联，故A、C不符合题意；
（2）R与电铃串联，R的阻值变小时，电路总电阻变小，电源电压一定，由知电路中电流变大，由U＝IR知，此时电铃两端电压变大，由串联电路的电压特点知，R两端电压变小，因要求电表示数也变小，所以电压表应并联在可变电阻R两端，故B错误，D正确。
13．（2022 黔东南州）目前很多学校配备了自动防疫检测系统，只有体温正常且戴口罩的人方可进入校园。如图所示，是某实验小组设计的模拟电路，当检测到进校人员体温正常时，开关S1会自动闭合，又检测到该人正确佩戴口罩时，开关S2会自动闭合，学校电动门才会自动开启。下列电路符合设计要求的是（　　）
A． B．
C． D．
【答案】A。
【解析】解：进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门，即两个开关都闭合电路才能接通，只闭合其中任一开关，电路不能连通，故两开关串联后再与电动机串联，只有A正确。
14．（2022 海南）喜爱物理的小明想设计一个双钥匙电动安全锁，这里钥匙相当于“开关”，要求是两把钥匙同时使用（开关闭合）才能开锁，以下符合设计要求的电路图是（　　）
A． B．
C． D．
【答案】C。
【解析】解：根据题意可知，两把钥匙同时使用（开关闭合）才能开锁，故两钥匙（开关）应串联后再与电动机串联，故C正确。
15．（2022 无锡）某班举办知识竞赛，需要制作一台选答器模型，要求如下：一个问题有两个可供选择的答案，选择哪一个答案就闭合哪一个开关，使对应的灯发光。下列电路中符合设计要求的是（　　）
A． B．
C． D．
【答案】B。
【解析】解：A、只要一个开关断开，两只灯泡都不发光，只有两个开关都闭合，两只灯泡才发光，故A不符合题意。
B、两只灯泡并联，一个开关闭合只有一只灯泡发光，另外一个不受影响，故B符合题意；
C、两灯并联，当干路开关断开时，无论支路的开关是否闭合，两灯都不亮，故C不符合题意；
D、两个开关同时闭合，两灯都亮，只要有一个开关断开，两灯都不亮，故D不符合题意。
16．（2022 十堰）如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。下列电路符合要求的是（　　）
A． B．
C． D．
【答案】C。
【解析】解：当开关S1闭合时舞台灯亮起，此时电动机不工作；当开关S2闭合，电动机才能启动，说明指示灯与电动机互不影响，即两者是并联的，开关S1在干路上，S2在电动机支路上，故C符合要求，ABD不符合要求。
17．（2022 广州）两款温控开关k1和k2，当温度低于50℃时，k1保持闭合，k2保持断开；当温度高于50℃时，k1保持断开，k2保持闭合。某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于50℃时工作，在水温高于50℃时不工作。下列电路图中符合用电安全且能实现该保温水壶功能的是（　　）
A． B．
C． D．
【答案】C。
【解析】解：
A、当k1保持闭合时，电源会被短路，故A错误；
B、当k2保持闭合时，电源会被短路，故B错误；
C、由图可知，开关k1与R串联在电路中，当温度低于50℃时，k1保持闭合，当温度高于50℃时，k1保持断开，使得加热电阻R在水温低于50℃时工作，在水温高于50℃时不工作，故C正确；
D、由图可知，开关k2与R串联在电路中，当温度低于50℃时，k2保持断开，当温度高于50℃时，k2保持闭合，使得加热电阻R在水温高于50℃时工作，在水温低于50℃时不工作，故D错误。
18．（2022 长沙）某电吹风有冷风、热风两挡，如果只发热不吹风，会因温度过高引发安全事故。以下设计的电吹风电路合理的是（　　）
A． B．
C． D．
【答案】D。
【解析】解：A、闭合开关，定值电阻和电动机串联，同时工作，只能吹热风，故A错误；
B、闭合干路开关，定值电阻和电动机并联，同时工作，只能吹热风，故B错误；
C、开关断开时，电路为定值电阻的简单电路，只发热不吹风，会因温度过高引发安全事故，故C错误；
D、只闭合开关S，电路为电动机的简单电路，吹冷风；再闭合S1，定值电阻和电动机并联，同时工作，吹热风，设计合理，故D正确。
19．（2022 湖北）给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。下列电路符合要求的是（　　）
A． B．
C． D．
【答案】A。
【解析】解：A、电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，S控制定时开关S1和温控开关S2，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作，可控制开关S，故三个开关应该串联；故A正确；
BD、三个开关都闭合，电路短路，故BD错误；
C、定时开关S1或温控开关S2断开，电烤箱不能停止工作；故C错误；
20．（2022 临沂）《危险化学品安全管理条例》要求，学校危化品储藏室的门上要装两把锁，只有学校分管领导和管理员同时启用钥匙才能触发保险栓，从而打开储藏室的门。如果启用钥匙相当于闭合开关，下列简化电路，符合要求的是（　　）
A．
B．
C．
D．
【答案】A。
【解析】解：
由题知，只有当两把钥匙都插入钥匙孔（相当于闭合开关），门才打开，即任一个开关闭合门不能打开，所以应把两个开关串联在一起，再与电动机串联。故A正确。
21．（2022 常德）常德市在旧城改造中，对空巢老人居住的房屋优先实施改造。志愿者小唐对刘奶奶的厨房电路进行了改造，用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶说开关要方便且省电。选项图中符合要求的电路是（　　）
A． B．
C． D．
【答案】A。
【解析】LED灯和换气扇互相独立工作，所以并联接入电源，开关设计每条支路上，方便了用电器的开关和省电。故BCD错误，A正确。
22．（2022 邵阳）学校打算在南门和北门上各安装一个按钮开关，在传达室安装甲、乙两盏提示灯和电池组。做到南门来人按下开关时只有乙灯亮，北门来人按下开关时只有甲灯亮。以下电路图符合设计要求的是（　　）
A． B．
C． D．
【答案】C。
【解析】解：
由题知，北门来人按下开关时甲灯亮，南门来人按下开关时乙灯亮，
说明两灯互不影响、能独立工作，即甲、乙两个电灯应并联，且北门开关控制甲灯、南门开关控制乙灯，由各选项电路图可知，C正确，ABD错误。
23．（2022 苏州）使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（　　）
A． B．
C． D．
【答案】D。
【解析】解：
A．由图可知，发热管和电动机串联，同时闭合定时开关和温控开关，只发热不吹风，故A不符合题意；
B．由图可知，发热管和电动机并联，只闭合温控开关时，只有发热管工作，只发热不吹风，故B不符合题意；
C．由图可知，发热管和电动机并联，只闭合温控开关时，只有发热管工作，只发热不吹风，故C不符合题意；
D．由图可知，只闭合定时开关时，电动机工作产生冷风；再闭合温控开关时，电动机和发热管同时工作吹热风；只闭合合温控开关时发热管不工作，不会出现只发热不吹风，故D正确。
24．（2022 杭州）甲、乙为两个独立的房间，当闭合甲房间的开关时，只有乙房间电铃响；当闭合乙房间开关时，只有甲房间电铃响。符合此要求的电路是（　　）
A． B．
C． D．
【答案】A。
【解析】解：根据题意可知，当闭合甲房间的开关时，只有乙房间电铃响，当闭合乙房间开关时，只有甲房间电铃响，这说明两个电铃能独立工作，是并联的，甲房间的开关与乙房间的电铃串联在一条支路中，乙房间的开关和甲房间的电铃串联在另一条支路中，根据选项可知，A正确。
25．（2022 扬州）医院入口处的扫码测温系统工作时，扫码为绿码，开关S1闭合；测温正常，开关S2闭合，只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行，下列电路设计符合要求的是（　　）
A．
B．
C．
D．
【答案】D。
【解析】解：
由题知，只有当扫码为绿码、体温在正常范围都满足时，系统才会启动电动机打开闸门，当扫码不为绿码，或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，A图两开关并联，B图当两开关都闭合时，发生电源短路，这是不允许的，C图当开关S2闭合时，发生电源短路，这是不允许的，由此可知只有D图符合题意。
26．（2022 衡阳）现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号灯由红灯和绿灯组成，红灯停，绿灯行，以下画出的是控制人行横道红、绿灯的模拟电路图，你认为可行的是（　　）
A． B．
C． D．
【答案】D。
【解析】解：A、两开关均闭合时，红绿交通信号灯同时发光，只闭合一个开关均不发光，故A不正确；
B、当只闭合开关S1时，两灯泡都发光；同时闭合S1、S2时绿灯亮，故B不正确；
C、当只闭合开关S1时，绿灯亮；同时闭合S1、S2时两灯泡都发光，故C不正确；
D、只闭合开关S1时红灯亮，只闭合开关S2时绿灯亮，故D正确。
27．（2022 金华）某款“抓娃娃”机通过投币接通电源后，娃娃机内彩灯发光，接着用手接触“感应”开关接通电动机才能抓取“娃娃”，不投币只用手接触“感应”开关无法抓“娃娃”。下列简化电路中符合要求的是（　　）
A． B．
C． D．
【答案】B。
【解析】解：
由题知，某款“抓娃娃”机通过投币接通电源后，娃娃机内彩灯发光，接着用手接触“感应”开关接通电动机才能抓取“娃娃”，不投币只用手接触“感应”开关无法抓“娃娃”，这说明感应和投币互不影响，故彩灯和电动机应是并联的，且投币开关应该在干路上；结合图示可知，只有B符合题意，ACD不符合题意。
28．（2022 重庆）宾馆房间有门铃系统，当房客闭合开关S1，“请勿打扰”灯泡L发光，来访者即便闭合门铃开关S2，门铃R也不发声；只有在S1断开，S2闭合时，门铃才发出“叮咚”声。R的电阻远大于L的电阻。如图中设计的电路图，跟该门铃系统功能吻合的是（　　）
A．
B．
C．
D．
【答案】A。
【解析】解：由题意可知，当房客闭合开关S1，“请勿打扰”灯泡L发光，来访者即便闭合门铃开关S2，门铃R也不发声，此时门铃R可能被短路；只有在S1断开，S2闭合时，门铃才发出“叮咚”声。R的电阻远大于L的电阻，说明灯泡与门铃R串联，S1与门铃R并联，S2在门铃R的支路，故A正确。
29．（2022 遂宁）“新冠”疫情期间，某商场在门口安装了一个疫情防控门禁系统。该系统要求：进入人员必须扫场所码和测量体温，扫码后开关S1闭合，接着进行体温测量，温度低于37.3℃开关S2闭合，此时指示灯亮起，电动机工作打开安全门，人员才能进入。符合该门禁系统要求的电路图是（　　）
A．
B．
C．
D．
【答案】B。
【解析】解：进入人员必须扫场所码和测量体温且体温正常的情况下，电动机方可工作开启安全门，即两个开关同时闭合电路才能接通，只闭合其中任一开关，电路不能连通，故两开关串联后再与电动机和指示灯串联，故B正确。
二．串、并联电路的概念与辨别（共6小题）
30．（2022 内蒙古）在参观未成年人法制教育基地时，某同学发现，一处地面上有“沉迷网络”“打架斗殴”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视就会播放相应的教育短片。下列有关分析正确的是（　　）
A．两个模块相当于开关，彼此串联
B．两个模块相当于电源，彼此串联
C．两个模块相当于开关，彼此并联
D．两个模块相当于电源，彼此并联
【答案】C。
【解析】解：AC、两个模块可以单独控制电视，所以是并联，A错误，C正确。
BD、用脚踩其中任何一个模块，与模块连接的电视就会播放相应的教育短片，则两个模块相当于开关，B和D均错误。
31．（2022 恩施州）小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（　　）
A．一定并联 B．一定串联 C．可能串联 D．无法判断
【答案】A。
【解析】解：
如果一个开关断开，两盏灯都熄灭，则两灯可能是串联，可能是并联；如果一个开关断开，只有一盏灯熄灭，表明两盏灯互不影响，则两灯一定并联。
断开客厅的灯后，书房的灯还可以工作发光，表明两盏灯互不影响，则两灯一定并联，故A正确。
32．（2022 吉林）如图所示的电路中，当开关S闭合时，灯泡L1、L2组成的电路为并联的是（　　）
A．
B．
C．
D．
【答案】B。
【解析】解：A、图中电流只有一条路径，依次经过这两个灯，因此是串联电路，故A错误；
B、图中开关闭合时，电流有两条路径，分别经过这两个灯泡，是并联电路，故B正确；
C、图中开关断开时，两灯组成串联电路；开关闭合时，灯L2被短路，故C错误；
D、图中开关闭合时，灯L1被短路，故D错误。
33．（2022 百色）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（　　）
A．灯L1与灯L2并联
B．电压表测量灯L1两端的电压
C．只断开开关S1，灯L2正常发光
D．电流表测量电路总电流
【答案】D。
【解析】解：
ABD、由图知，闭合开关S1、S2，两灯并联，电流表串联在灯L2的支路上，则电流表测量通过L2的电流；电压表并联在灯L1的两端，则电压表测量灯L1两端的电压，故AB正确、D错误；
C、因为并联电路中各支路独立工作、互不影响，所以，只断开开关S1时，灯L2仍正常发光，故C正确。
34．（2022 泰安）如图所示，灯泡L1、L2串联的电路是（　　）
A． B．
C． D．
【答案】B。
【解析】解：A、闭合开关，电流同时通过灯泡有两个通路，属于并联，故A错误；
B、闭合开关，电流只有一个通路依次通过两个灯泡，属于串联，故B正确；
CD、闭合开关，电流同时通过灯泡有两个通路，属于并联，故CD错误。
35．（2022 长春）如图所示是一个简化的玩具电动车的电路图。
（1）闭合开关S1，电动车运动，将电能主要转化为 　机械　能；再闭合开关S2，小灯泡L发光，电路的总功率 　变大　。小灯泡L和电动机M的连接方式是 　并　联。
（2）给电动车的电池充电时，电池相当于电路中的 　用电器　。
【答案】（1）机械；变大；并；（2）用电器。
【解析】解：（1）闭合开关S1，电动车运动，电动机在工作过程中，将电能主要转化为机械能；再闭合开关S2，灯泡与电动机并联，根据并联电路的电流规律可知，干路中的电流变大，根据P＝UI可知，电路的总功率变大；
（2）给电动车的电池充电时，电池将电能转化为化学能储存起来，它相当于电路中的用电器。
三．并联电路的电流规律（共4小题）
36．（2022 天津）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A。则通过小灯泡L1、L2的电流分别是（　　）
A．0.3A 0.2A B．0.2A 0.3A
C．0.5A 0.3A D．0.5A 0.2A
【答案】A。
【解析】解：因为两灯泡并联，电流表A测干路的电流，电流表A1测灯L1的电流，并联电路中干路电流等于各支路电流之和，
所以流过灯泡L2的电流：I2＝IA﹣IA1＝0.5A﹣0.3A＝0.2A。
故通过灯泡L1的电流是0.3A；通过灯泡L2的电流是0.2A；
37．（2022 自贡）如图所示电路，开关闭合后两灯L1、L2均发光。以下说法正确的是（　　）
A．电流表A的示数一定等于A1的示数
B．电流表A的示数一定等于A1示数的2倍
C．电压表V的示数一定小于V1的示数
D．电压表V的示数一定等于V1的示数
【答案】D。
【解析】解：由电路图可知，两灯L1、L2并联，电流表A测干路电流，电流表A1测通过L1的电流，两电压表都测电源电压；
（1）由并联电路的电流特点可知，干路电流一定大于支路电流，即电流表A的示数一定大于A1的示数，故A错误；
两灯泡的规格不一定相同，由欧姆定律可知，通过两灯的电流不一定相等，因此电流表A的示数不一定等于A1示数的2倍，故B错误；
（2）由并联电路的电压特点可知，各支路两端的电压与电源电压相等，因此电压表V的示数一定等于V1的示数，故C错误、D正确。
38．（2022 徐州）如图所示，电源电压为3V，开关闭合后，电流表A的示数为0.3A，电流表A1的示数为0.2A，灯泡L1、L2的连接方式是 　并　联，灯泡L1两端的电压为 　3　V，通过灯泡L2的电流为 　0.1　A。
【答案】并；3；0.1。
【解析】解：由电路图可知，灯泡L1、L2并列的接在电路两点间，所以L1、L2的连接方式是并联。
根据并联电路电压特点可知，L1和L2两端的电压等于电源电压，所以灯泡L1两端的电压为3V。
由电路图可知，电流表A1测通过L1的电流，电流表A测干路电流，根据并联电路电流特点：干路电流等于各支路电流之和，则通过灯泡L2的电流为：
I2＝I﹣I1＝0.3A﹣0.2A＝0.1A。
39．（2022 益阳）如图所示电路，灯泡L1、L2的连接方式是 　并联　。在闭合开关后，如果电流表A1示数为0.5A，电流表A2示数为0.3A，则通过小灯泡L1的电流是 　0.2　A。
【答案】并联；0.2。
【解析】解：（1）由电路图可知，闭合开关后，电路中的电流从电源正极出发，依次经开关、电流表A1开始分支，一支经灯泡L1回到电源的负极，另一支经灯泡L2、电流表A2回到电源的负极，据此可知电路中电流有两条路径即为并联；
（2）经分析可知，闭合开关后，灯泡L1、L2并联，电流表A1测干路电流，电流表A2测灯泡L2支路的电流，
由并联电路中干路电流等于各支路电流之和可得，通过小灯泡L1的电流：I1＝I﹣I2＝0.5A﹣0.3A＝0.2A。
四．电路的基本连接方式（共3小题）
40．（2022 鄂州）老师展示了四个电路图，当开关S闭合后，灯L与电阻R串联的电路图是（　　）
A．
B．
C．
D．
【答案】A。
【解析】解：A、闭合开关，电流只有一个通路依次通过灯泡和电阻，属于串联，故A正确；
B、闭合开关，灯泡L被短路，电流只通过电阻，故B错误；
CD、闭合开关，电流同时通过灯泡和电阻，有两个通路，属于并联，故CD错误。
41．（2022 成都）实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（　　）
A．甲电路中，开关S只控制L1
B．乙电路中，闭合开关S，两灯都亮
C．丙电路中，闭合开关S，L1亮，L2不亮
D．丁电路中，断开开关S，L1不亮，L2亮
【答案】D。
【解析】解：A、甲中，两灯泡串联接入电路，开关可控制两个灯泡，故A错误；
B、乙中，开关断开，两灯泡串联接入电路，开关闭合，L1短路，L2亮，故B错误；
C、丙中，闭合开关，两灯泡短路，都不亮，故C错误；
D、丁中，闭合开关，两灯泡并联接入电路，断开开关，电路为灯泡L2的简单电路，故D正确。
42．（2022 自贡）在如图所示电路中，当甲、乙均为电流表且开关S1闭合、S2断开时，电阻R1、R2连接方式是 　并　联。当甲、乙均为电压表且开关S1、S2都闭合时，电阻R1、R2连接方式是 　串　联。（均选填“串”或“并”）
【答案】并；串。
【解析】解：当甲、乙均为电流表且开关S1闭合、S2断开时，电路中有两条电流路径，电阻R1、R2连接方式为并联，电流表甲测R2支路的电流，电流表乙测干路电流，干路开关控制整个电路；
当甲、乙均为电压表且开关S1、S2都闭合时，电路中只有一条电流路径，电阻R1、R2连接方式为串联，电压表甲测电源电压，电压表乙测R2两端的电压。
五．串联电路的电流规律（共2小题）
43．（2022 河池）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确的是（　　）
A．灯泡L1与L2并联 B．电压表测L2两端的电压
C．通过L1、L2的电流相等 D．通过L1的电流为0.22A
【答案】C。
【解析】解：由图可知，开关闭合后，电流的路径只有一条，为串联电路，串联电路中电流处处相等，即通过L1、L2的电流相等；
电流表测量通过两个灯泡的电流，电流表选用小量程分度值为0.02A，电流表示数为0.24A；
电压表测量的是L1两端的电压，故C正确。
44．（2022 绥化）下列电路图中，电压、电流关系正确的是（　　）
A．IA＞IB＞IC B．UAC＝UAB﹣UBC
C．IA＝IB+IC D．UAB＝UCD+UEF
【答案】C。
【解析】解：
A、由图知，L1和L2串联，串联电路中各处的电流相等，IA＝IB＝IC，故A不正确；
B、由图知，L1和L2串联，串联电路中总电压等于各串联电压之和，UAC＝UAB+UBC，故B不正确；
C、由图知，L1和L2并联，并联电路中总电流等于各支路之和，IA＝IB+IC，故C正确；
D、由图知，L1和L2并联，并联电路中总电压等于各支路两端的电压，即UAB＝UCD＝UEF，故D不正确；
六．探究并联电路中干路电流与各支路电流的关系（共2小题）
45．（2022 桂林）小桂和小林在“探究并联电路中电流的规律”的实验中：
（1）他们按如图甲的电路图连接电路，在图乙的实物图中还差一根导线没有连接，请在图中画出该条导线。
（2）在实验过程中，L2突然熄灭，L1亮度不变，电路可能出现的故障是L2　断　路。
（3）排除故障后，用电流表测出通过L1、L2和干路的电流，记录如下表，第三次实验时电流表A1指针指在如图丙的位置，其读数应为 　0.24　A；小桂分析实验数据后得出结论：并联电路干路电流等于各支路电流之和，且各支路电流相等。小林认为小桂的结论可能不正确，为了验证这个结论是否正确，他们应该更换规格 　不同　（选填“相同”或“不同”）的灯泡再次实验。
实验次数 1 2 3
电流表A1的示数/A 0.18 0.2
电流表A2的示数/A 0.18 0.2
电流表A的示数/A 0.36 0.4
（4）本实验要进行多次实验的目的是 　寻找普遍规律　。
【答案】（1）见解答图；（2）断；（3）0.24；不同；（4）寻找普遍规律。
【解析】解：（1）根据实物图可知，该电路为并联电路，电流表A2与L2先串联，再并联在L1和电流表A1的两端，见下图：
；
（2）由电路图知灯泡L1和L2并联，在实验过程中，L2突然熄灭，L1亮度不变，所以电路可能出现的故障是L2断路，若L2短路时，L1也会同时被短路，不会发光；
（3）（4）由图丙知电流表的量程为0～0.6A，分度值为0.02A，所以电流表示数为0.24A；
为了寻找普遍规律，应该换用不同规格的器材多次实验；之所以得出：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，是因为选两个规格相同的小灯泡，该结论不具有普遍性。
46．（2022 陕西）在“探究并联电路电流特点”的实验中，小华设计了如图﹣1所示的电路进行实验。
（1）连接电路时，开关应处于 　断开　状态。
（2）实验中，在A、B、C三处各接入一个电流表，并选择合适的量程。闭合开关，测得A、B、C三处的电流分别为IA、IB、IC。更换多组 　不同　（选填“相同”或“不同”）规格的灯泡重复实验，部分实验数据如表所示。
实验序号 IA/A IB/A IC/A
1 0.46 0.18 0.28
2 0.36 0.20 0.16
3 0.7 0.32 0.38
（3）分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是 　IA＝IB+IC　（写出关系式）。
（4）小华在某次实验时，测得C处电流IC为0.30A，观察到A处电流表指针位置如图﹣2所示，则A处电流大小为 　0.8　A。
【答案】（1）断开；（2）不同；（3）IA＝IB+IC；（4）0.8。
【解析】解：（1）为了保护电路，连接电路时开关应断开；
（2）为了使结论更具普遍性，应使用不同规格的灯泡进行实验；
（3）分析表格中实验数据可知，在并联电路中，干路电流等于各支路电流之和，表达式为：IA＝IB+IC；
（4）由电路图可知，C处为支路，A处为干路，由并联电路的电流特点可知，A处的电流应大于C处的电流，
由图2中电流表的指针位置可知，若电流表选用0～0.6A的量程，分度值为0.02A，示数为0.16A＜0.30A，不符合条件，因此电流表应选用的是0～3A的量程，分度值为0.1A，示数为0.8A，因此A处电流大小为0.8A。
七．探究串联电路中各处电流的关系（共1小题）
47．（2022 大连）某同学在探究“串联电路电流的特点”时，将两个规格不同的小灯泡L1、L2串联起来，实验电路图如图甲所示。
（1）根据实验电路图，用笔画线将图乙中的实物连接起来，电流表测A处电流。
（2）该同学连接好电路后，用开关“试触”观察到电流表指针迅速偏转到零刻线左侧，则他连接的电路存在的问题是 　电流表正负接线柱接反了　。
（3）正确连接电路后，闭合开关S，发现L1灯不发光，L2灯发光。该同学猜想可能是L1灯被短接了。他拿来一根导线进行检验，根据看到的现象判断出他的猜想是错误的。
①请写出他检验时的做法及观察到的现象。
做法：　将导线并联在L1灯两端　。
现象：　观察L1灯不发光，L2灯发光，电流表示数变大　。
②请你对L1灯不发光提出一个合理的猜想：　电功率太小造成的　。
【答案】（1）图见解答；（2）电流表正负接线柱接反了；（3）①将导线并联在L1灯两端；观察L1灯不发光，L2灯发光，电流表示数变大；②电功率太小造成的。
【解析】解：（1）根据甲图按顺序连接实物，如下图所示；
（2）用开关“试触”观察到电流表指针迅速偏转到零刻线左侧，即电流表指针向左偏转，表明电流表正负接线柱接反了；
（3）①做法：将导线并联在L1灯两端；现象：L1灯不发光，L2灯发光，电流表示数变大；
②L1灯不发光提出一个合理的猜想：电功率太小造成的。
HYPERLINK "http://21世纪教育网(www.21cnjy.com)
" 21世纪教育网(www.21cnjy.com)

展开更多......

收起↑
