①描述杠杆的名词（杠杆“五要素”）
支 点：杠杆绕着转动的点O；
动 力：使杠杆转动的力F1 ；
阻 力：阻碍杠杆转动的力F2 ；
动力臂：从支点到动力作用线的距离l1 ；
阻力臂：从支点到阻力作用线的距离l2 。
注意：“力的作用线” 是指过力的作用点沿力的方向所画的直线。不是支点到作用点的距离。
F2
F1
l2
人用撬棒翘起物体
杠杆的五要素
支点到力作用线的垂直距离称为力臂。
特别提示：当力的作用线通过支点时，力臂的大小为 零 。

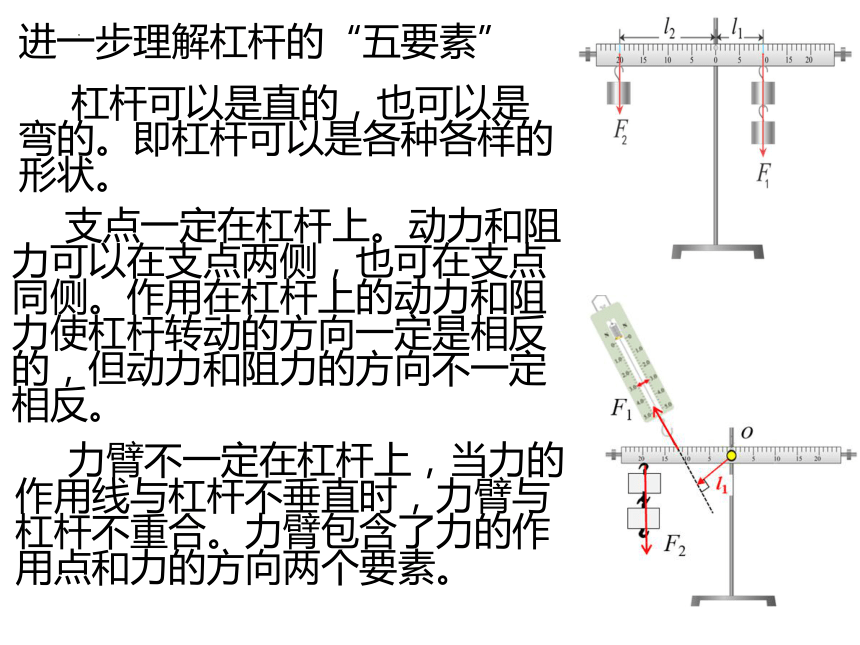

进一步理解杠杆的“五要素”
力臂不一定在杠杆上，当力的作用线与杠杆不垂直时，力臂与杠杆不重合。力臂包含了力的作用点和力的方向两个要素。
杠杆可以是直的，也可以是弯的。即杠杆可以是各种各样的形状。
支点一定在杠杆上。动力和阻力可以在支点两侧，也可在支点同侧。作用在杠杆上的动力和阻力使杠杆转动的方向一定是相反的，但动力和阻力的方向不一定相反。
试一试：画出图中杠杆各力的力臂
试一试：画出图中杠杆各力的力臂

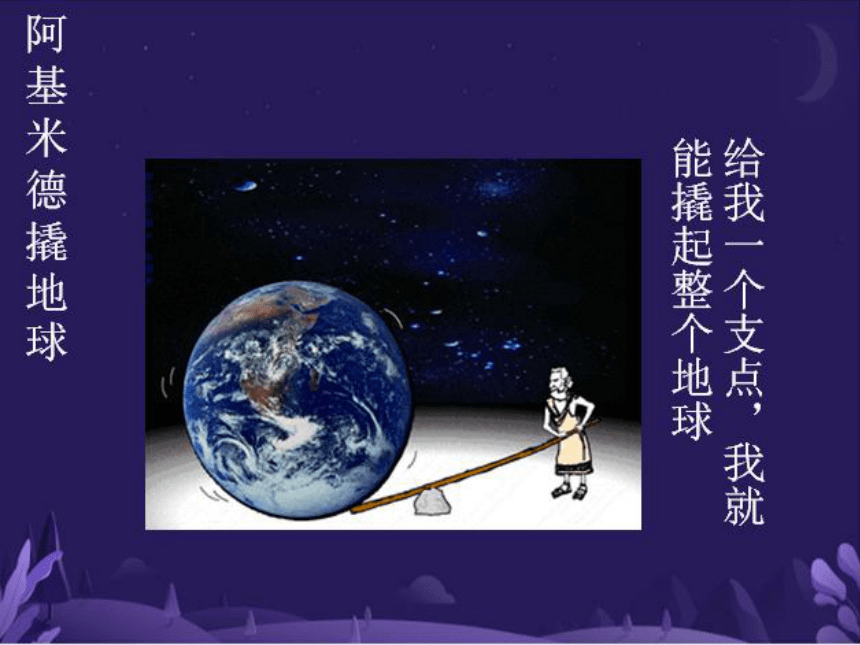

阿基米德撬地球
能撬起整个地球
给我一个支点，
我就
O
杠杆
杠杆
杠杆定义
根硬棒，在力的作用下
能绕固定点转动，这根硬棒就
叫杠枉。
固定点
相当于
力F
两个杠杆
力F2
0
20
20时
40
F
50
0
mnmm
iiiiii
20
20
k_21
mnmmmmnnonmnnnnmn
15105
0510
1520
互
F
F
F
12
F2
当杠杆在力的作用下处于静
止状态，叫杠杆平衡

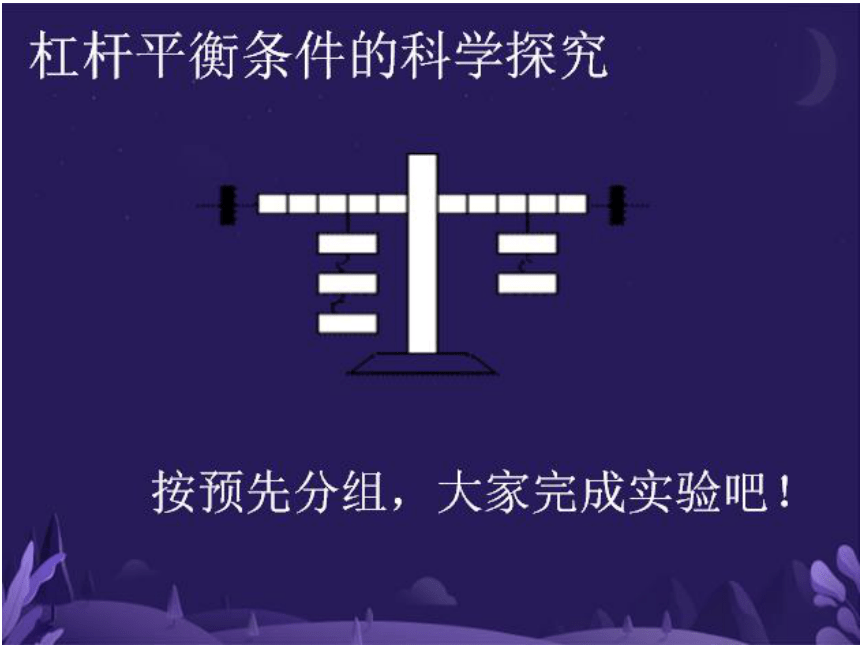

杠杆平衡条件的科学探究
按预先分组，大家完成实验吧！
杠杆平衡条件的科学探究
(一)实验目的：研究杠杆在什么条件下平衡
()实验器材：杠杆和支架、钩码、刻度尺、线
白实验步骤：
①调节杠杆两端的平衡螺母，使杠杆水平平衡。
②在杠杆两边挂上不同数量的钩码，调节位置，
使杠杆重新水平平衡。
③把支点右边的钩码重当作动力，支点左边的钩
码重当作阻力，用刻度尺量出动力臂和阻力臂，
将各数值填入表格中。
④改变钩码的个数，再做两次，将结果填入表中。
⑤求出各次实验中，动力×动力臂和阻力×阻力
臂的值，加以比较。
实验记录
(通过改变钩码数量来改变力大小)
序号
动力动力动力×阻力阻力
阻力×
F1/N
臂
动力F,N
臂
阻力
L/cm
臂
L/cm
臂
1
2
3
结论：
杠杆的平衡条件
或力和力臂成
比
表达式：
或
