(共34张PPT)

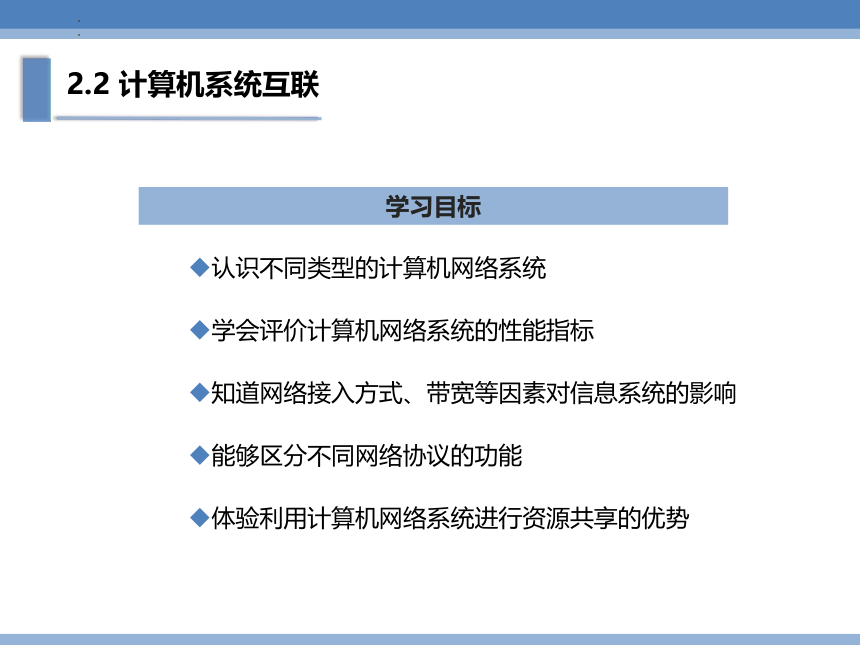

学习目标
认识不同类型的计算机网络系统
学会评价计算机网络系统的性能指标
知道网络接入方式、带宽等因素对信息系统的影响
能够区分不同网络协议的功能
体验利用计算机网络系统进行资源共享的优势
2.2 计算机系统互联
2.2 计算机系统互联
想一想有哪些电子阅读的方式？
手机、图书馆、Pad查找、家中计算机等…

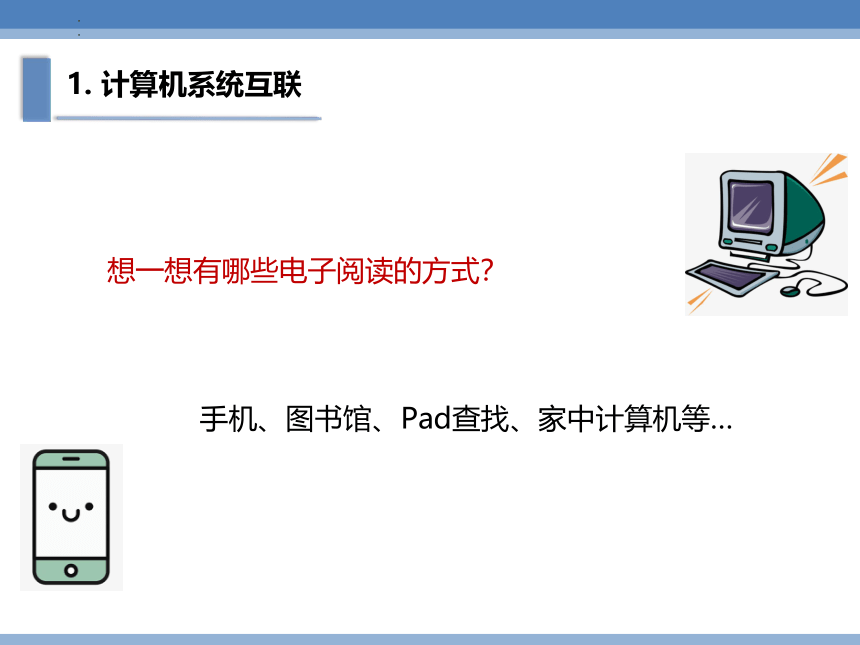

1. 计算机系统互联
1. 计算机系统互联

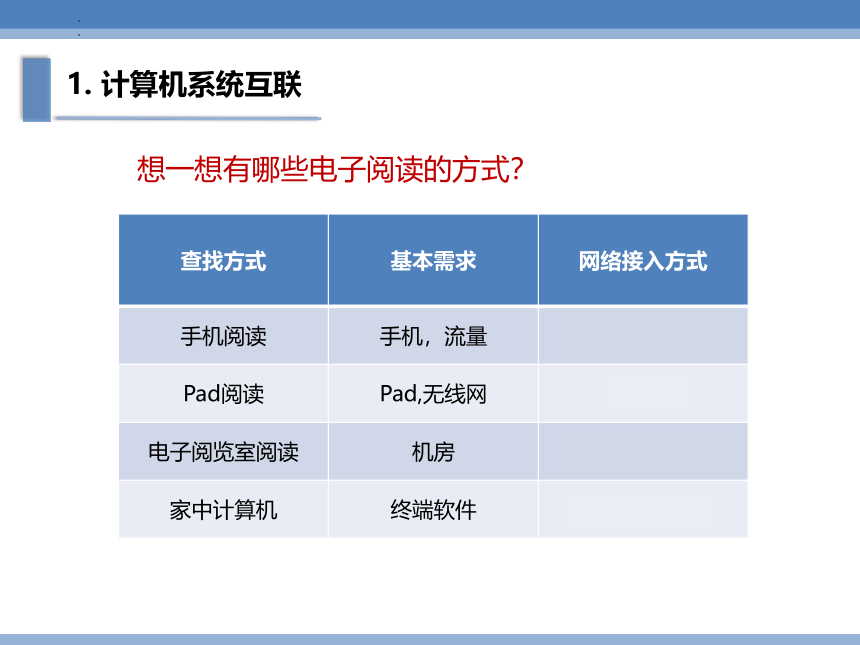

想一想有哪些电子阅读的方式？
查找方式 基本需求 网络接入方式
手机阅读 手机，流量 移动数据或无线
Pad阅读 Pad,无线网 无线
电子阅览室阅读 机房 有线
家中计算机 终端软件 有线或无线

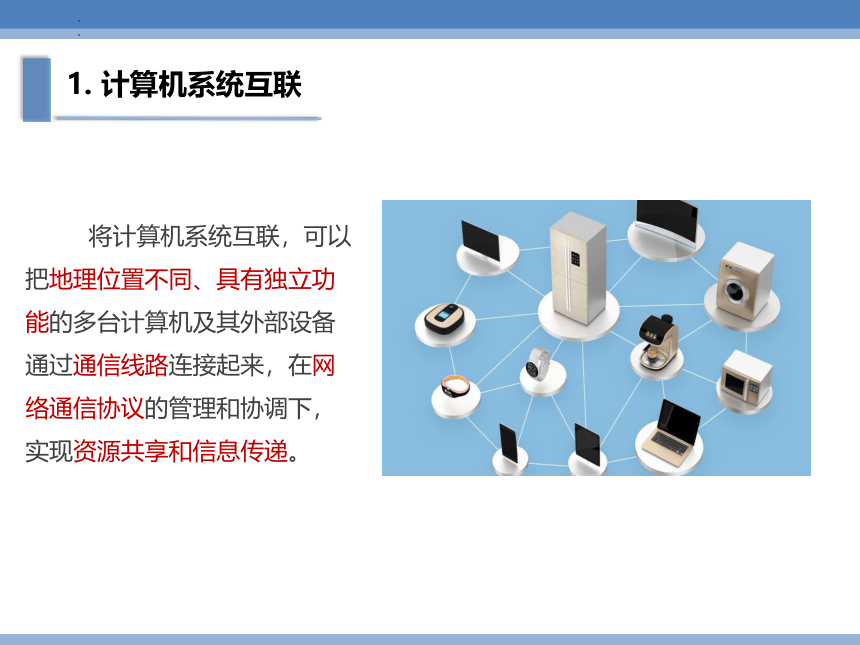

1. 计算机系统互联
将计算机系统互联，可以把地理位置不同、具有独立功能的多台计算机及其外部设备通过通信线路连接起来，在网络通信协议的管理和协调下，实现资源共享和信息传递。

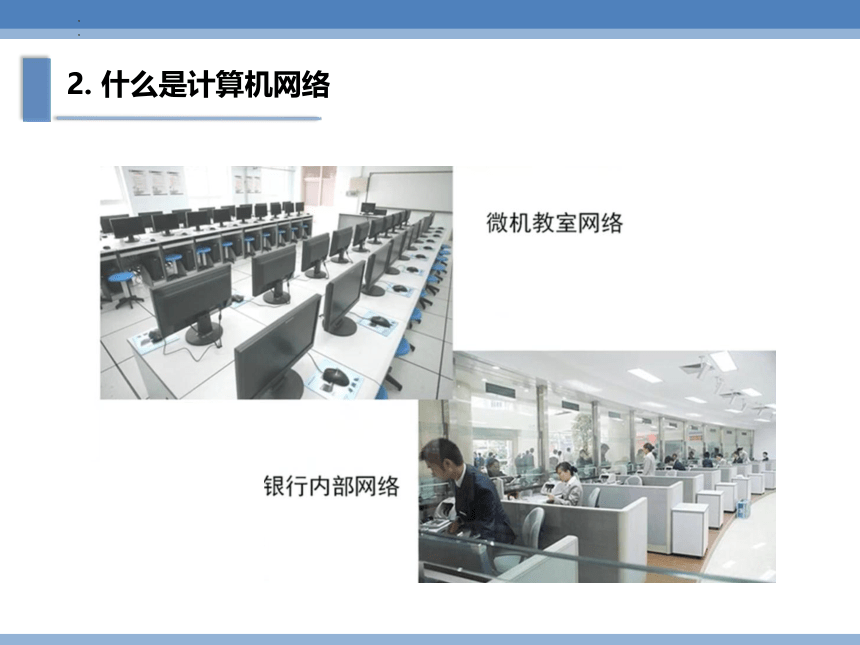

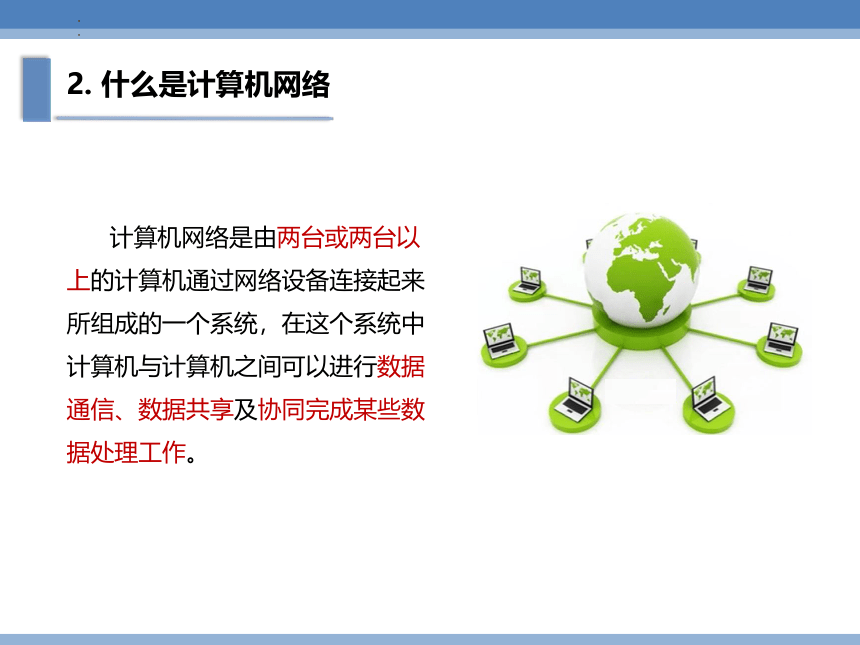

2. 什么是计算机网络
2. 什么是计算机网络
计算机网络是由两台或两台以上的计算机通过网络设备连接起来所组成的一个系统，在这个系统中计算机与计算机之间可以进行数据通信、数据共享及协同完成某些数据处理工作。

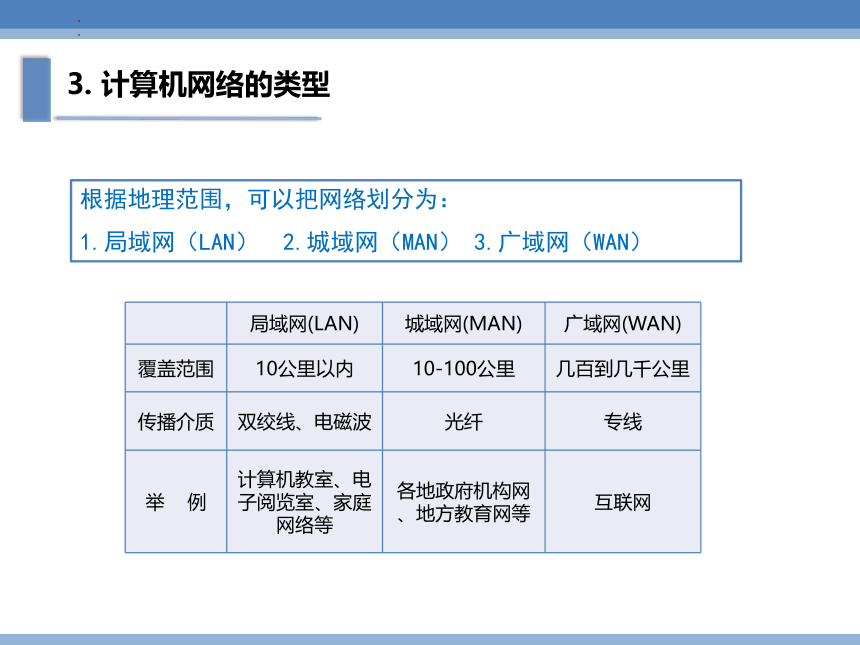

3. 计算机网络的类型
根据地理范围，可以把网络划分为：
1.局域网（LAN） 2.城域网（MAN） 3.广域网（WAN）
局域网(LAN) 城域网(MAN) 广域网(WAN)
覆盖范围 10公里以内 10-100公里 几百到几千公里
传播介质 双绞线、电磁波 光纤 专线
举 例 计算机教室、电子阅览室、家庭网络等 各地政府机构网、地方教育网等 互联网
4. 计算机网络的性能指标

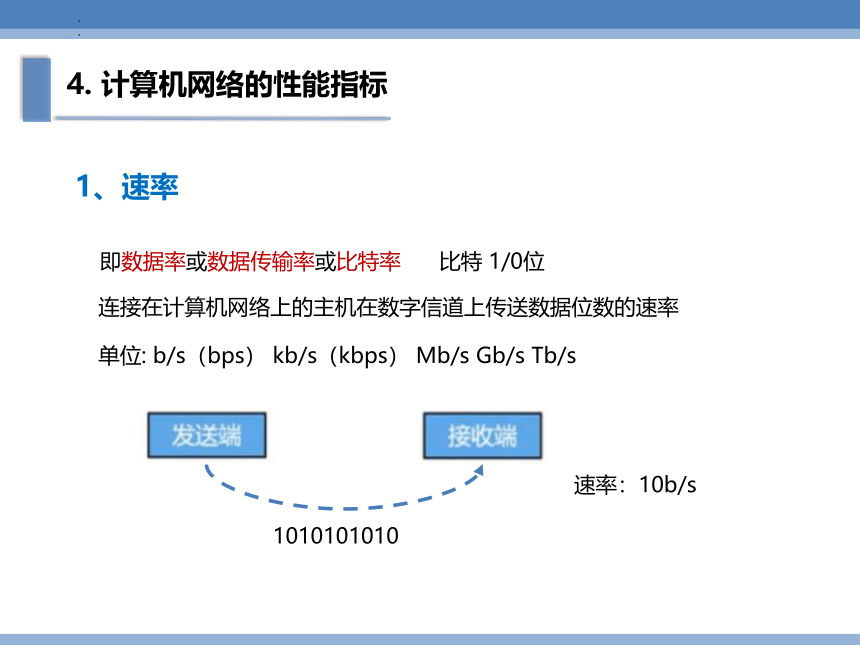

1、速率
即数据率或数据传输率或比特率 比特 1/0位
连接在计算机网络上的主机在数字信道上传送数据位数的速率
单位: b/s（bps） kb/s（kbps） Mb/s Gb/s Tb/s
1010101010
速率：10b/s
4. 计算机网络的性能指标
1、速率

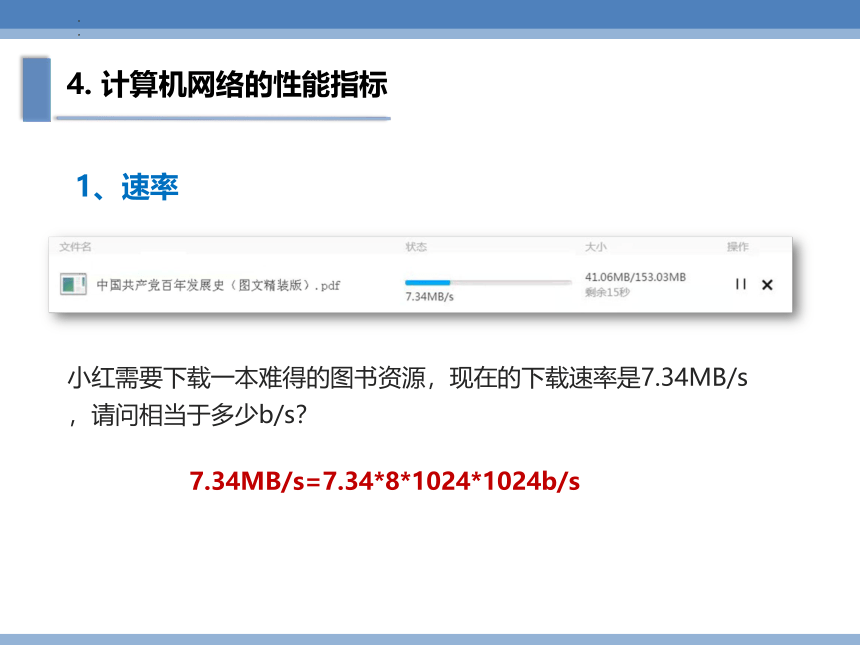

小红需要下载一本难得的图书资源，现在的下载速率是7.34MB/s，请问相当于多少b/s？
7.34MB/s=7.34*8*1024*1024b/s
4. 计算机网络的性能指标

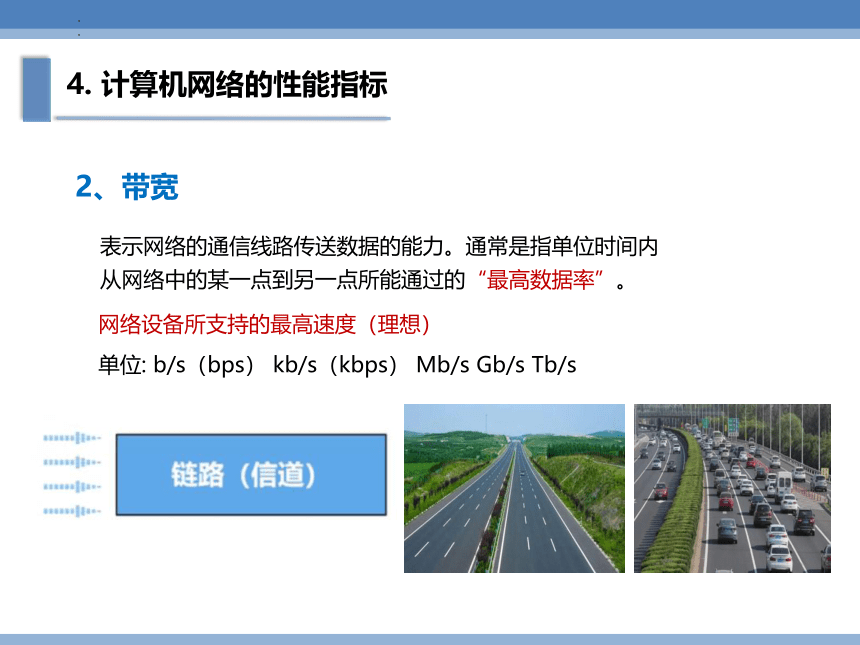

2、带宽
表示网络的通信线路传送数据的能力。通常是指单位时间内
从网络中的某一点到另一点所能通过的“最高数据率”。
网络设备所支持的最高速度（理想）
单位: b/s（bps） kb/s（kbps） Mb/s Gb/s Tb/s
4. 计算机网络的性能指标

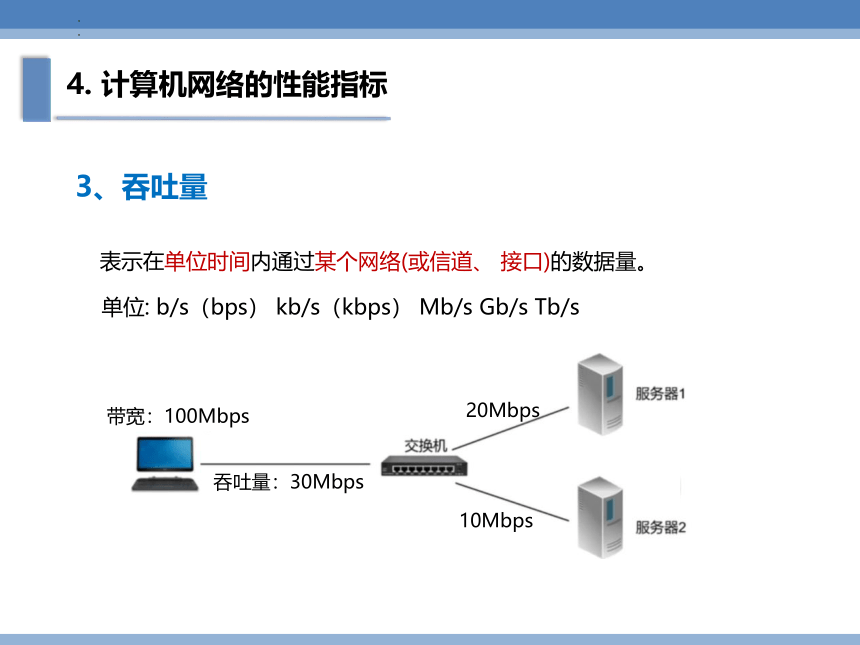

3、吞吐量
表示在单位时间内通过某个网络(或信道、 接口)的数据量。
单位: b/s（bps） kb/s（kbps） Mb/s Gb/s Tb/s
带宽：100Mbps
20Mbps
10Mbps
吞吐量：30Mbps
4. 计算机网络的性能指标
4、时延
指数据从网络（或链路）的一端传送到另一端所需的时间
单位: 毫秒（ms）
5. 网络协议
网络协议是为在计算机网络中进行数据交换而建立的规则、标准或约定的集合。
5. 网络协议
1、TCP/IP协议
是能使连接到网上的所有计算机网络实现相互通信的一套规则。它不是单一协议，而是一个协议簇。使用TCP/IP协议，需要详细设置IP地址、子网掩码、默认网关、DNS服务器等参数。
TCP（Transmission Control Protocol）： 传输控制协议
IP（Internet Protocol）: 网际互联协议
5. 网络协议
2、FTP协议
文件传输协议（File Transfer Protocol，FTP）是用于在网络上进行文件传输的一套标准协议。
FTP协议包括FTP服务器和FTP客户端两个组成部分，其中服务器用来存储文件，用户可以使用FTP客户端通过FTP协议访问位于FTP服务器上的资源。
FTP地址格式：ftp://用户名：密码@FTP服务器IP地址或域名
5. 网络协议
2、FTP协议
FTP地址格式：ftp://用户名：密码@FTP服务器IP地址或域名
FTP地址格式：ftp://FTP服务器IP地址或域名
5. 网络协议
在局域网中共享资源——共享设置
选中需要共享的文件夹或者新建需要共享的文件夹->（Alt + Enter） 或右键，点击【属性】->【共享】->网络路径【共享】
点 V 下拉菜单中选择“Everyone”->【添加】，权限级别选择“读取/写入”->【共享】->点【完成】返回属性界面
共享访问：在地址栏中输入//计算机名称或IP地址可以快速地访问提供共享服务的计算机及相应的文件夹
5. 网络协议——TCP/IP协议
① IP地址
IP地址是互联网协议地址，是IP协议提供的一种统一的地址格式，它为互联网上的每一台主机分配一个逻辑地址。
计算机真正的通信还是依靠物理地址，主要是通过ARP（地址解析协议）将IP地址解析为MAC地址（即适配器地址）
5. 网络协议——TCP/IP协议
② IP地址的组成
传统的IP地址是由32个二进制位组成的，由于二进制使用起来不方便，常用“点分十进制”方式来表示，即将IP地址分为4个字节，每个字节以十进制数0-255来表示，各个数之间以圆点来分隔。
点分十进制：用4个十进制数表示，中间用圆点隔开
192 . 168 . 1 . 6
11000000 10101000 00000001 00000110
二进制：
32位
101.168.256.1
191,152,25,4
5. 网络协议——TCP/IP协议
② IP地址的组成
IP地址 = 网络号+主机号
192 . 168 . 1 . 6
网络号
主机号
区号
电话号
网络号：用于识别主机所在的网络
主机号：用于识别该网络中的主机
5. 网络协议——TCP/IP协议
② IP地址的组成
5. 网络协议——TCP/IP协议
③ 子网掩码
子网掩码的作用是将某个IP地址划分成网络地址和主机地址。必须和IP地址同时使用。
子网掩码是通过将网络号所占二进制位置为1，主机号所占二进制位置为0，然后转换成十进制计算得来的。
例：IP地址为192.168.1.2 子网掩码为255.255.255.0
子网掩码 11111111.11111111.11111111.00000000
IP地址 11000000.10101000.00000001.00000010
网络地址
主机地址
主机号
网络号
5. 网络协议——TCP/IP协议
③ 子网掩码
计算网络号的方法：IP地址与子网掩码进行与运算（同为1时才为1,否则为0）。
例：IP地址为192.168.1.2，子网掩码为255.255.255.0
IP地址 11000000.10101000.00000001.00000010
子网掩码 11111111.11111111.11111111.00000000
网络号 11000000.10101000.00000001.00000000
网络号：192.168.1.0
IP地址：192.168.1.2/24
5. 网络协议——TCP/IP协议
③ 子网掩码
计算网络号的方法：IP地址与子网掩码进行与运算（同为1时才为1,否则为0）。
练习：IP地址为192.168.10.250，子网掩码为255.255.255.192
IP地址 11000000. 10101000. 00001010. 11111010
子网掩码 11111111. 11111111. 11111111. 11000000
网络号 11000000. 10101000. 00001010. 11000000
网络号：192.168.10.192
IP地址：192.168.10.250/26
5. 网络协议——TCP/IP协议
④ IP地址的分类
(1) 当分配给主机号的二进制位越多，则能标识的主机数就越多，相应地能标识的网络数就越少，反之亦然。依据网络号和主机号所占分段数目的不同IP地址可以划分成五类。
A类：地址范围：1.0.0.0~126.255.255.255。一般用于大型网络；
B类：地址范围：128.0.0.0~191.255.255.255。一般用于中等规模网络；
C类：地址范围：192.0.0.0~223.255.255.255。一般用于小型网络；
D类：地址范围：224.0.0.0~239.255.255.255。一般用于组播地址；
E类：地址范围：240.0.0.0~255.255.255.255。保留地址；
127.0.0.1（回送地址/本机地址）等效于localhost或本机IP。
一般用于测试使用。例如：ping 127.0.0.1来测试本机TCP/IP是否正常
5. 网络协议——TCP/IP协议
④ IP地址的分类
(2) IP地址可以划分成公有地址和私有地址。
公有地址：由国际互联网络信息中心（INIC）负责，分配给向INIC提出申请的组织机构。通过IP地址，可以访问互联网。
私有地址，属于非注册地址，专门为组织机构内部使用
A类地址：10.0.0.0～10.255.255.255
B类地址：172.16.0.0～172.31.255.255
C类地址：192.168.0.0～192.168.255.255
有一些特殊IP地址不能分配给主机使用。其中主机地址每一位二进制数都是“0”的IP地址称为网络地址（网络号），用来表示整个物理网络；主机地址每一位二进制数都是“1”的IP地址称为广播地址。
192.168.1.0/24 192.168.1.255/24
网络地址
广播地址
6 拓展
如何解决IP地址资源的不足
IP地址的数量是有限的。IP地址资源的不足，如何解决？
采用IPv6
IPv4采用32位地址长度，只有大约43亿个地址，估计在近几年间将被分配完毕，而IPv6采用128位地址长度，几乎可以不受限制地提供地址。按保守方法估算IPv6实际可分配的地址，整个地球每平方米面积上可分配1000多个地址。
5. 网络协议——TCP/IP协议
⑤ 网关
是将两个使用不同通信协议的网络段连接在一起的设备。
作用：是对两个使用不同通信协议的数据进行互相的翻译转换。网关可以是硬件，如路由器，也可以是软件。
5. 网络协议——TCP/IP协议
⑥ DNS服务器
DNS（域名系统）服务器，主要用于域名解析，即将主机名解析成IP地址
活动：域名和IP地址访问百度网站
在浏览器的地址栏中输入 看看会出现什么情况？输入 111.13.100.92 看看会出现什么？
DNS服务器是一个分层结构，由很多DNS服务器组成，里面的数据库事先存放着各种域名或主机名对应的IP地址。
5. 网络协议——TCP/IP协议
⑦ 域名
域名是由一串用点分割的字符组成的互联网上某一台计算机或计算机组的名称，用于在数据传输时标识计算机的电子方位。
域名系统采用层次结构，按地理域或机构域进行分层。它由若干英文单词组成，中间由“ ”分隔，从右到左依次为顶级域名段、组织机构名等。
. cn
组
织
机
构
名
顶
级
域
名
顶
级
域
名
5. 网络协议——TCP/IP协议
⑦ 域名
顶级 域名 意义 顶级 域名 意义
COM INFO
EDU BIZ
GOV AERO
MIL COOP
NET MUSEUM
ORG NAME
INT PRO
商业组织
教育机构
政府部门
军事部门
主要网络支持机构
非营利组织
国际组织
从事信息服
务的实体
商业、企业
航空业
非营利团体
博物馆
个人
专家
医生、律师等
由两个字母组成的顶级域名如.cn .uk .de等称为国家和地区顶级域名。其中，.cn是中国专用的顶级域名，其注册归中国互联网络信息中心（CNNIC）管理，以.cn结尾的二级域名称为国内域名。
5. 网络协议——TCP/IP协议
⑦ 域名
活动： 运用“ping www.”命令观察主机名对应的IP地址。
小结
计算机按照地理范围划分为：局域网、城域网和广域网
网络传输速率是指计算机网络上的设备在数字信道上传送数据的速率，称为比特率。带宽用来表示网络通信线路传送数据的能力。
TCP/IP协议能使连接到网络上的所有计算机网络实现相互通信的一套规则。FTP协议包括服务器和客户端两部分。
IP地址为互联网上的每一台主机分配一个逻辑地址。传统IP为32位的二进制数。子网掩码用于标识IP地址的网络地址和主机地址。
DNS服务器：将主机名解析成IP地址。
