(共16张PPT)
3.2 电 阻

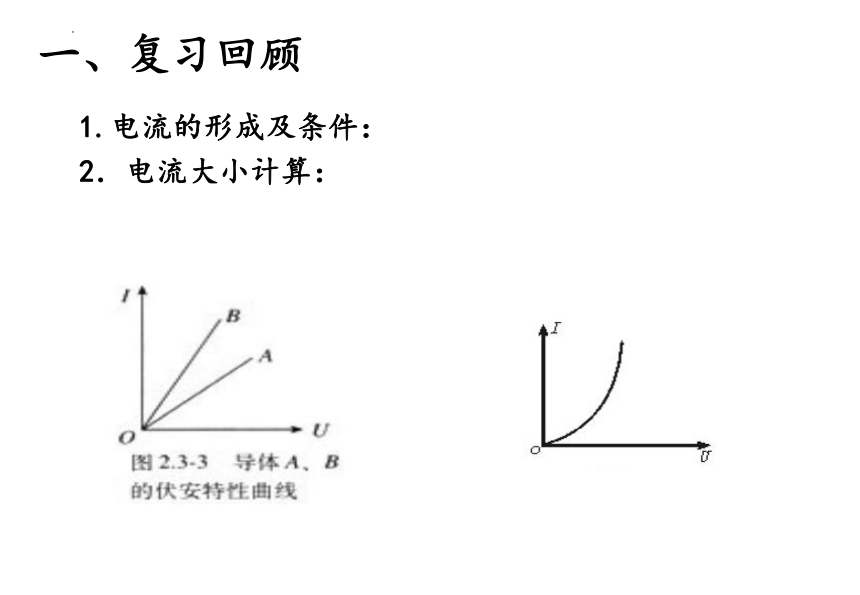

一、复习回顾
1.电流的形成及条件：
2．电流大小计算：

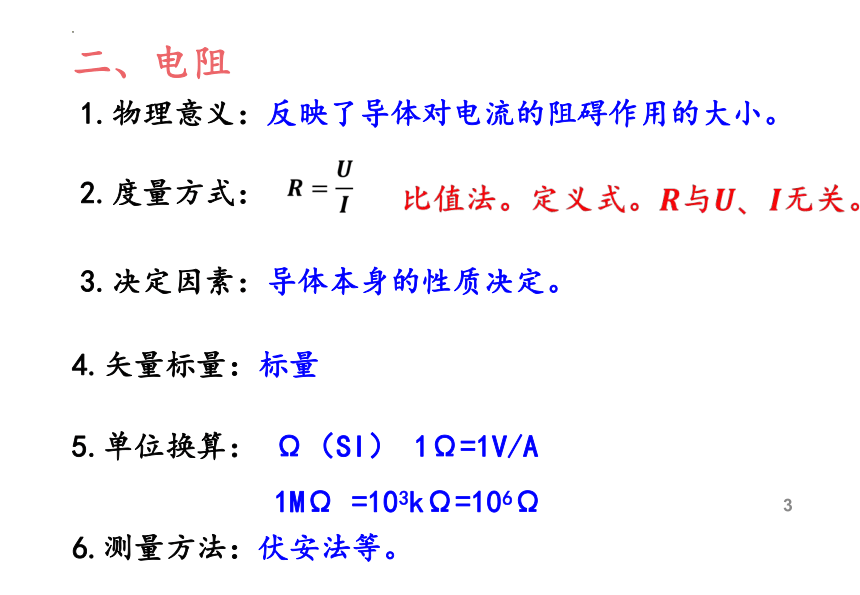

二、电阻2.度量方式：4.矢量标量：标量3.决定因素：导体本身的性质决定。1.物理意义：反映了导体对电流的阻碍作用的大小。5.单位换算：6.测量方法：伏安法等。 Ω（SI）1Ω=1V/A1MΩ=103kΩ=106Ω 如何验证？
控制变量法

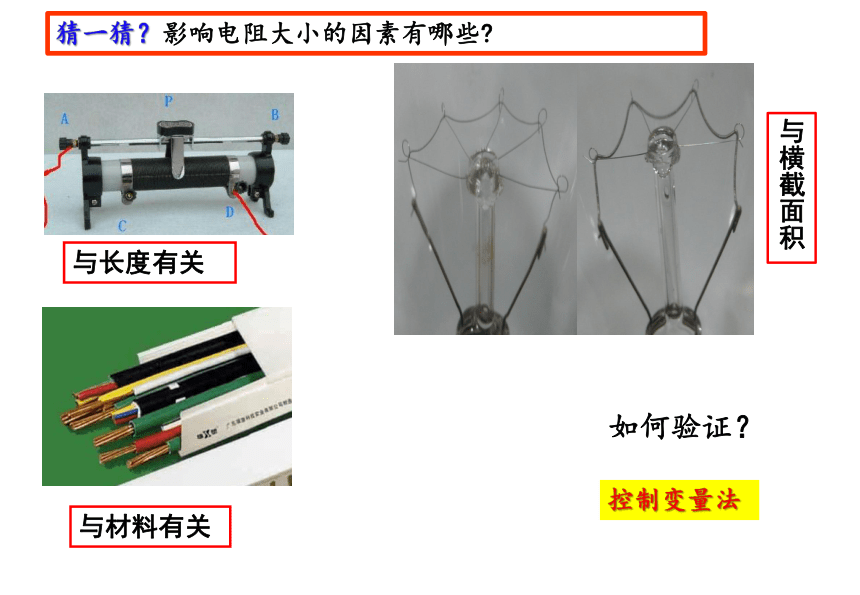

猜一猜？影响电阻大小的因素有哪些
与长度有关
与材料有关
与横截面积

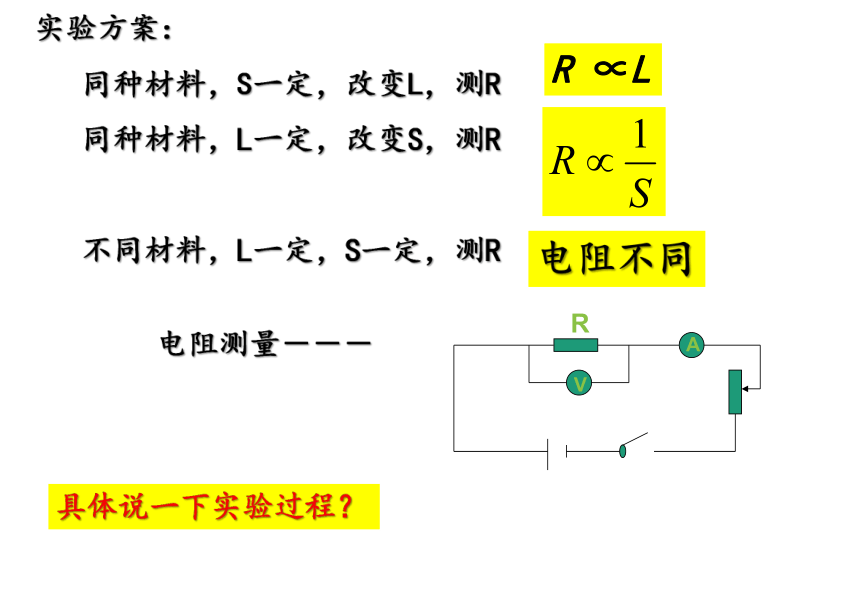

实验方案：
同种材料，S一定，改变L，测R
同种材料，L一定，改变S，测R
不同材料，L一定，S一定，测R
电阻测量－－－
具体说一下实验过程？
R ∝L
电阻不同
R
A
V

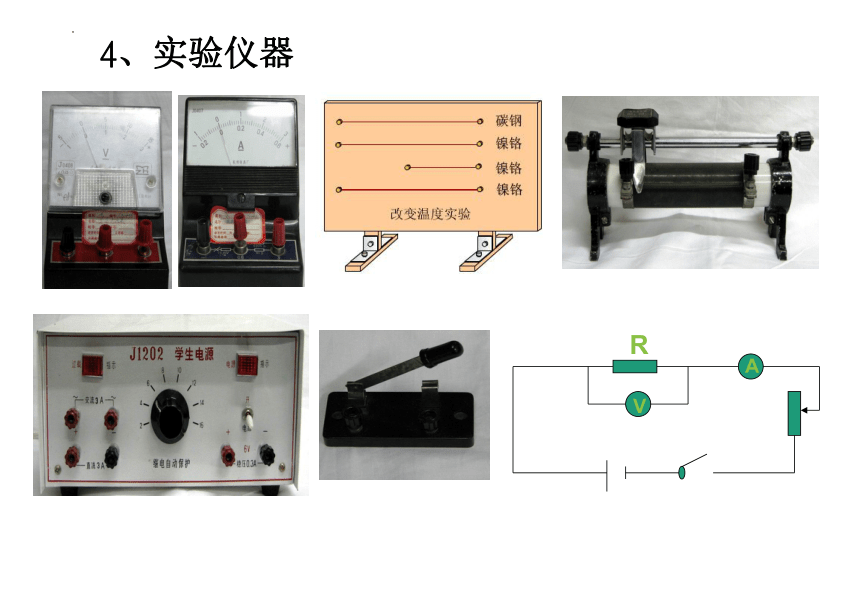

4、实验仪器
R
A
V

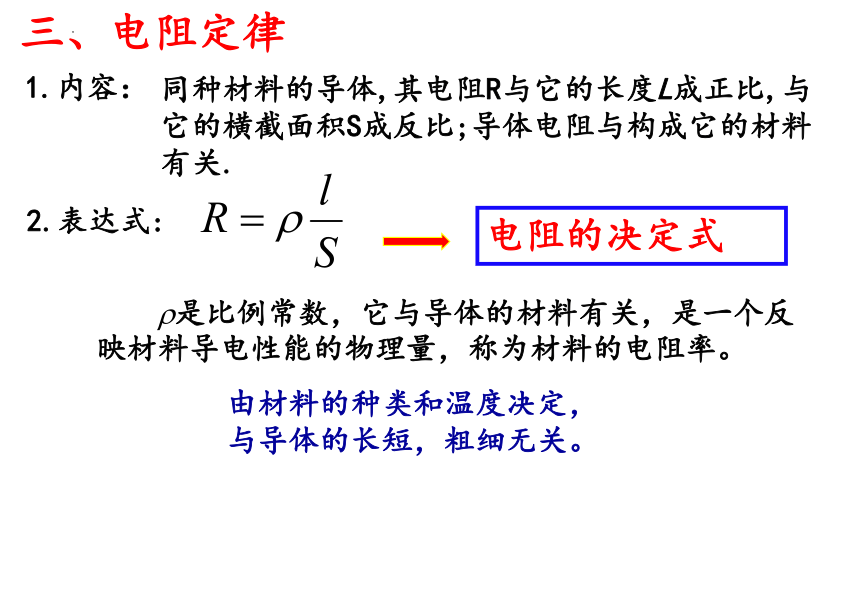

三、电阻定律
1.内容：
同种材料的导体,其电阻R与它的长度L成正比,与它的横截面积S成反比;导体电阻与构成它的材料有关.
2.表达式:
是比例常数，它与导体的材料有关，是一个反映材料导电性能的物理量，称为材料的电阻率。
电阻的决定式
由材料的种类和温度决定，与导体的长短，粗细无关。
4、金属的电阻率随温度的升高而增大，且近似线性关系。
四、电阻率
3、纯金属的电阻率小，合金的电阻率大
1、反映材料导电性能的物理量
2、单位：欧姆·米 Ω·m
5、锰铜合金和镍铜合金的电阻率随温度变化极小， 利用它们的这种性质，常用来制作标准电阻。如滑动变阻器
6、绝缘体和半导体的电阻率随温度的升高而减小，其变化是非线性的。
一些材料的电阻率
超导现象:有些物质当温度降低到绝对零度附近时它们的电阻率会突然变为零．
思考题
有人说电阻是导体阻碍电流的性质，电阻率是由导体的性质决定的，所以电阻率越大，则电阻越大，对吗？为什么
不对
电阻率反映导体导电性能的优劣,电阻率大,不一定电阻大,由电阻定律,电阻还与L和S有关
例1. 一粗细均匀的镍铬丝，截面直径为d，电阻为R。把它拉直成直径为d／10的均匀细丝后，它的电阻变为 （ ）
A．R／1000 B．R／100
C．100R D．10000R
变式1. 甲、乙两根异种材料的电阻丝，其长度之比是 1:5, 横截面积之比是 2:3, 电阻之比是 2:5, 外加电压之比是 1:2, 则甲、乙两根电阻丝的电阻率之比是（ ）
A．2:3 B．3:4
C．4:3 D．8:3
例 2. 电阻是导体本身的一种性质，对于同种材料的导体，下列说法正确的是(　　)A．横截面积一定，电阻与导体的长度成正比B．长度一定，电阻与导体的横截面积成正比C．电压一定，电阻与通过导体的电流成正比D．电流一定，电阻与导体两端的电压成反比
变式2. 在电阻两端加50 V的电压，该电阻10秒内有20 C的电量通过横截面，则该电阻的阻值为(　　)A．2 Ω B．5 ΩC．20 Ω D．25 Ω
变式3. 为了测定液体的电阻率，工业上用一种称为“电导仪”的仪器．其中一个关键部件如图所示，A、B是两片面积为1 cm2的正方形铂片，间距1 cm，把它们浸没在待测液体中，若通过两根引线加一定的电压6 V时，测出电流1 μA，这种液体的电阻率为多少？
变式4. 一只标有“220 V,100 W”的灯泡工作时的电阻为484 Ω，当它不工作时，测量其电阻应(　　)A．等于484 Ω　　　　　　　 B．大于484 ΩC．小于484 Ω D．无法确定
小结：
二、控制变量法探究得出电阻定律
三、电阻定律（决定式）
四、电阻率
一、电阻的定义、公式、单位 (定义式）
