信息技术
Xinxi Xitong yu Shehui
必修 2
普通高中教材
信息系统与社会
信息系统的网络组建
1.1 信息系统与外部世界的连接方式
1.2 计算机网路
1.3 组建小型无线网络

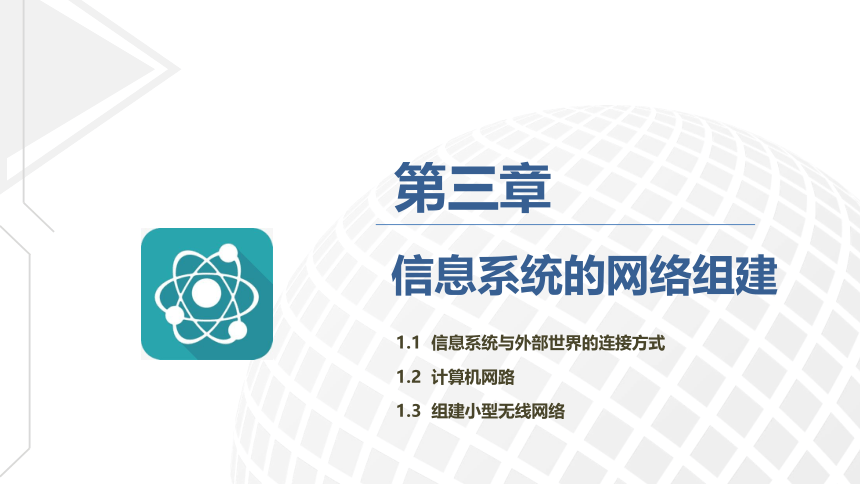

第三章

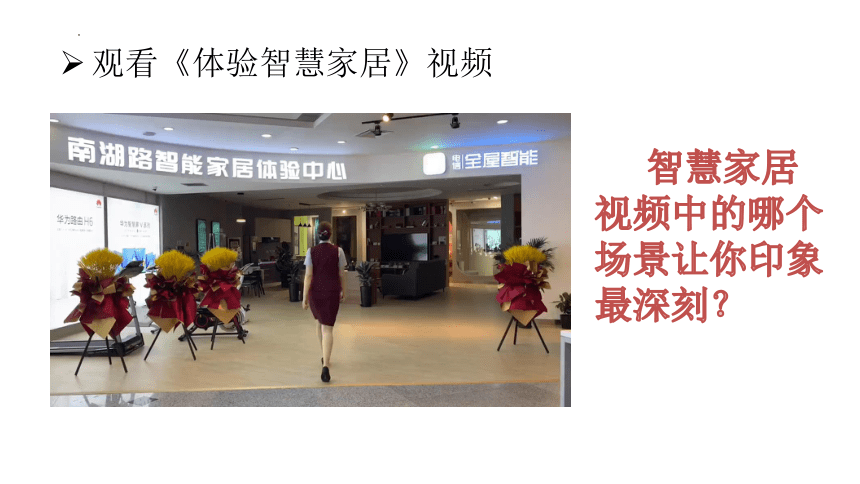

观看《体验智慧家居》视频
智慧家居视频中的哪个场景让你印象最深刻？

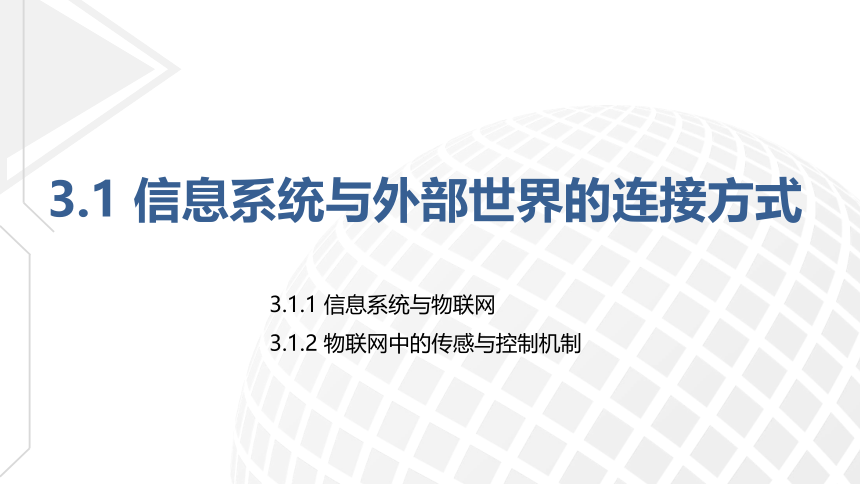

3.1 信息系统与外部世界的连接方式
3.1.1 信息系统与物联网
3.1.2 物联网中的传感与控制机制

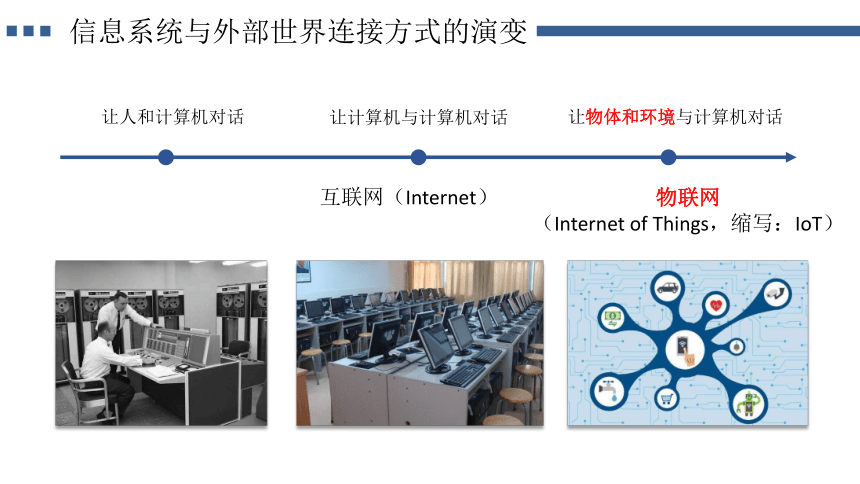

信息系统与外部世界连接方式的演变
让人和计算机对话
让计算机与计算机对话
让物体和环境与计算机对话
互联网（Internet）
物联网
（Internet of Things，缩写：IoT）
3.1.1
信息系统与物联网
第三章 信息系统的网络组建

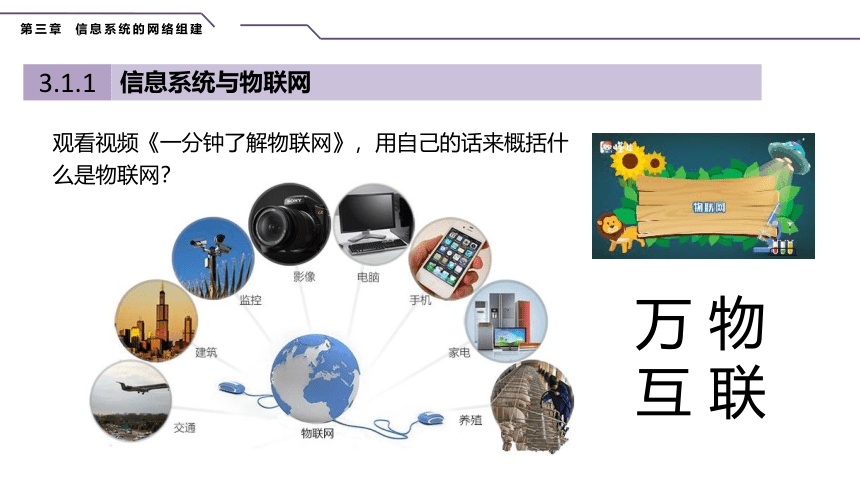

观看视频《一分钟了解物联网》，用自己的话来概括什么是物联网？
万 物 互 联
3.1.1
信息系统与物联网
第三章 信息系统的网络组建

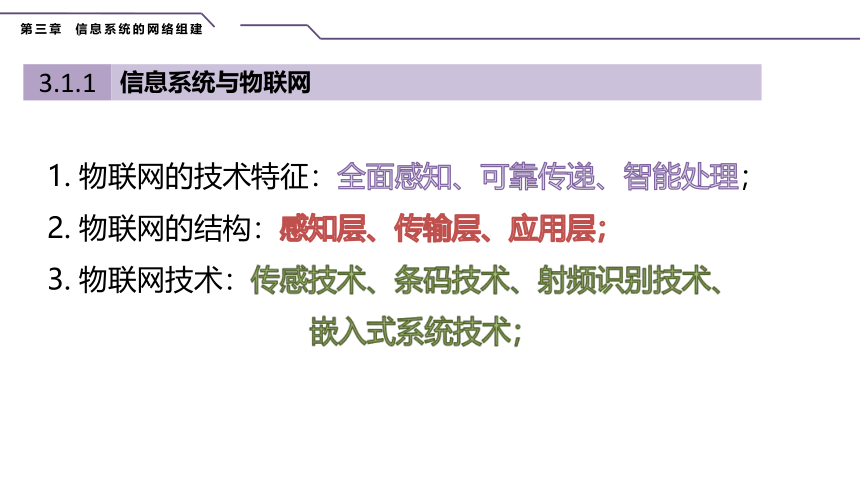

1. 物联网的技术特征：全面感知、可靠传递、智能处理；
2. 物联网的结构：感知层、传输层、应用层；
3. 物联网技术：传感技术、条码技术、射频识别技术、
嵌入式系统技术；
3.1.2
物联网中的传感与控制机制

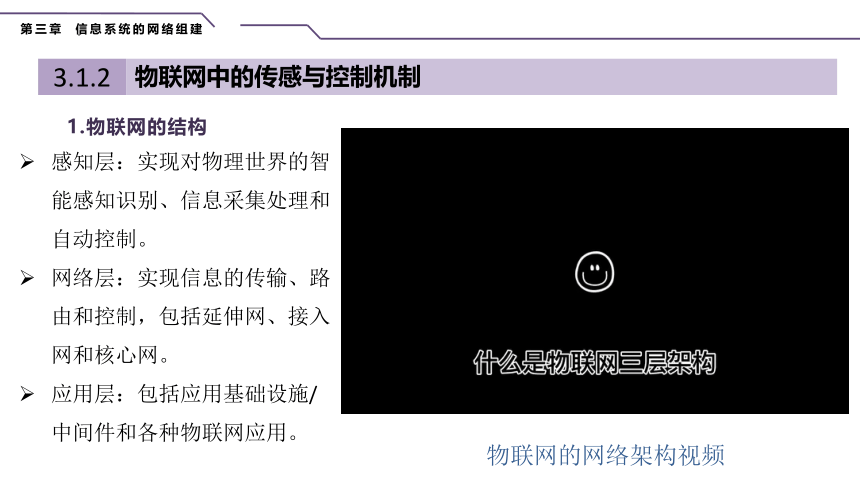

1.物联网的结构
第三章 信息系统的网络组建
感知层：实现对物理世界的智能感知识别、信息采集处理和自动控制。
网络层：实现信息的传输、路由和控制，包括延伸网、接入网和核心网。
应用层：包括应用基础设施/中间件和各种物联网应用。
物联网的网络架构视频
3.1.2
物联网中的传感与控制机制

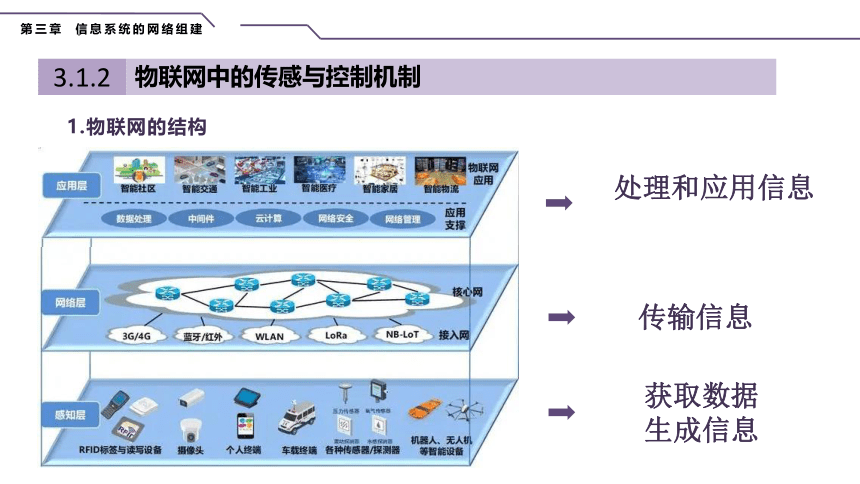

1.物联网的结构
第三章 信息系统的网络组建
获取数据
生成信息
传输信息
处理和应用信息
3.1.2
物联网中的传感与控制机制
第三章 信息系统的网络组建
感知层
网络层
应用层
共享电单车
用手机扫描车辆二维码，获取车辆信息
通过移动互联网传输信息给平台服务器
服务器利用云计算等技术对信息进行处理，对车辆和手机下发相关信息
刷卡进出小区门
阅读器通过RFID技术获得卡片信息
阅读器通过互联网将信息传输到计算机
计算机对该门禁卡的信息进行处理，打开小区门
1.物联网的结构
3.1.2
2.物联网技术 - ①传感技术
第三章 信息系统的网络组建
物联网中的传感与控制机制
①定义：传感器能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置。
②组成：一般由敏感元件、转换元件和基本电路组成
3.1.2
第三章 信息系统的网络组建
物联网中的传感与控制机制
传感器类别 人的感觉器官 应用
光敏传感器 视觉 红外线传感器、紫外线传感器、色彩传感器
声敏传感器 听觉 用于检测气体、液体或固体中传播的机械振动
气敏传感器 嗅觉 用于检测气体浓度和成分
化学传感器 味觉 用于检测各种化学物质及其浓度
压敏、湿敏、温敏等传感器 触觉 能感受压力和环境温度、湿度等
【思考一下】请大家举例说几个日常生活中传感器的应用？
2.物联网技术 - ①传感技术
3.1.2
第三章 信息系统的网络组建
物联网中的传感与控制机制
手机、数码相机的照相机
利用光学传感器来捕获图象
电子称
利用力学传感器来测量物体对应变片的压力，从而达到测量重量目的
【思考一下】请大家举例说几个日常生活中传感器的应用？
声控灯
利用声音分贝的接受来开启电路开关并延时照明时间后断开电路
自动门
利用人体的红外微波来开关门
2.物联网技术 - ①传感技术
3.1.2
第三章 信息系统的网络组建
物联网中的传感与控制机制
（1）条形码的原理是什么？
黑条对应二进制数“1”
白条对应二进制数“0”
扫描
在数据库中提取相应信息
传输
物品的生产国、制造厂家、商品名称、生产日期、类别、日期……
转换为计算机能识别的二进制信息
2.物联网技术 - ②条码技术
3.1.2
第三章 信息系统的网络组建
物联网中的传感与控制机制
（2）二维码和条形码的区别是什么？
二维码可以表示图像、文字、声音，从标识物品转化为描述物品。
依靠其庞大的信息携带量，把信息直接包含在条形码中。
具有错误修正技术以及防伪功能，增加了数据的安全性。
疫情中的二维码
2.物联网技术 - ②条码技术
3.1.2
第三章 信息系统的网络组建
物联网中的传感与控制机制
通过各种网络（有线网络和无线网络等），对接收到的物体信息进行实时且准确的远程传送，实现信息的交互和共享，并进行各种有效的处理。
（1）RFID是什么？
一种无线通信技术，可以通过无线电信号识别特定目标并读写相关数据，而且识别系统与特定目标之间无需建立机械或者光学接触。
（2）RFID的原理是什么？
2.物联网技术 - ③射频识别技术
3.1.2
第三章 信息系统的网络组建
物联网中的传感与控制机制
（3）RFID具有什么优点？
（4）生活中应用RFID的实例有哪些？
最重要的优点是非接触识别，能穿透雪、雾、冰、涂料、尘垢，在条形码无法使用的恶劣环境中阅读标签，且阅读速度极快。
2.物联网技术 - ③射频识别技术
3.1.2
第三章 信息系统的网络组建
物联网中的传感与控制机制
利用数据管理、数据计算、云计算、模糊识别等各种智能计算技术，对接收到的海量数据和信息进行分析处理，实现智能化的控制和决策。
（1）嵌入式系统的作用是什么？
使设备具有智能，具备学习与记忆的能力，能够按照使用者的喜好及所处的环境做出回答。
2.物联网技术 - ④嵌入式系统技术
3.1.2
第三章 信息系统的网络组建
物联网中的传感与控制机制
（2）你知道哪些应用嵌入式系统的智能终端产品？
手环
电子血压仪
导航仪
电话手表
2.物联网技术 - ④嵌入式系统技术
物联网
如果把物联网比做人体
神经系统
网络
大脑
嵌入式系统
眼睛、鼻子、皮肤等感知器官
传感器
总结
物 联 网
技术特征 结构 关键技术
全面感知 感知层 传感技术、条码技术、RFID
可靠传递 网络层 射频识别技术
智能处理 应用层 嵌入式系统技术
1.观察下列图片，思考其主要运用了什么物联网技术？
2.智慧班牌是智慧平台的数据呈现端，也是智慧平台数据的采集工具之一，例如课堂考勤，当学生佩戴电子学生证进入班级时，它就能自动登记该学生的考勤情况，并把信息上传到校园的考勤登记系统中。请问，这种数据采集方式应用了物联网中的哪种关键技术 ( )
A.传感技术
B.射频识别技术
C.嵌入式系统技术
D. Wi-Fi技术
B
3.智能音箱是传统音箱升级的产物，是消费者用语音进行上网的一个工具，可以点播歌曲、上网购物或了解天气预报。它还可以对智能家居设备进行控制，比如打开窗帘、设置冰箱温度、提前让热水器升温等。这些功能的实现属于物联网中的( )。
A.感知层 B.网络层 C.应用层 D.逻辑层
C
4.神舟十三号配套二十余种百余只传感器，可用于测量各系统内的压力、温度、湿度、气体信号，以及航天员生理体征，为各系统控制和参数测量提供直接依据。其中传感器的应用主要体现物联网( )的技术特征。
A．全面感知
B．可靠传递
C．智能处理
D．红外线
A
5.条形码中的黑条和白条可以被特定的设备识读，转换成与计算机兼容的二进制信息，黑条和白条分别对应二进制数的( )。
A.“0”和“1”
B.“1”和“0”
C.“01”和“00”
D.“00”和“01”
B
6.下到关于物联网的结构说法错误的是（ ）
A．物联网的结构包括感知层、网络层、应用层
B．感知层实现对物理世界的智能感知识别等，传感器属于感知层
C．网络层实现信息的传递、路由和控制等，网络设备、RFID、二维码属于网络层
D．应用层包括应用基础设施和各种物联网应用，云计算、WEB服务等属于应用层
C
注：二维码属于感知层
