15.电路故障分析专题
V
_______
A
_______
断开
导线
V
U
V
测电源电压
测电源电压
小知识
A
≠0
短路
=0
开路

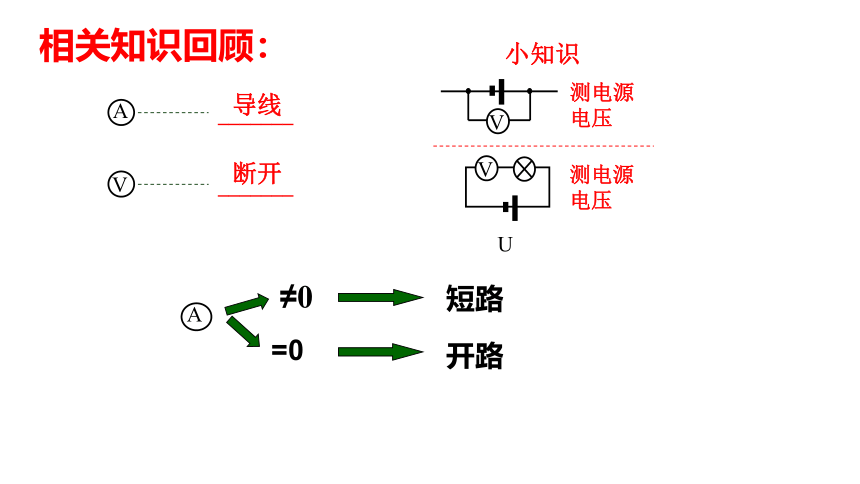

相关知识回顾：

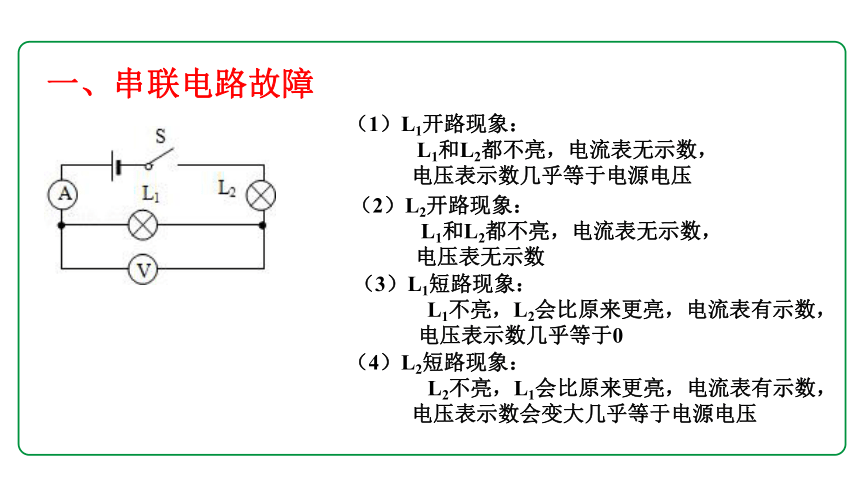

一、串联电路故障
（1）L1开路现象：
L1和L2都不亮，电流表无示数，
电压表示数几乎等于电源电压
（2）L2开路现象：
L1和L2都不亮，电流表无示数，
电压表无示数
（3）L1短路现象：
L1不亮，L2会比原来更亮，电流表有示数，
电压表示数几乎等于0
（4）L2短路现象：
L2不亮，L1会比原来更亮，电流表有示数，
电压表示数会变大几乎等于电源电压
S
A
V
L1
L2

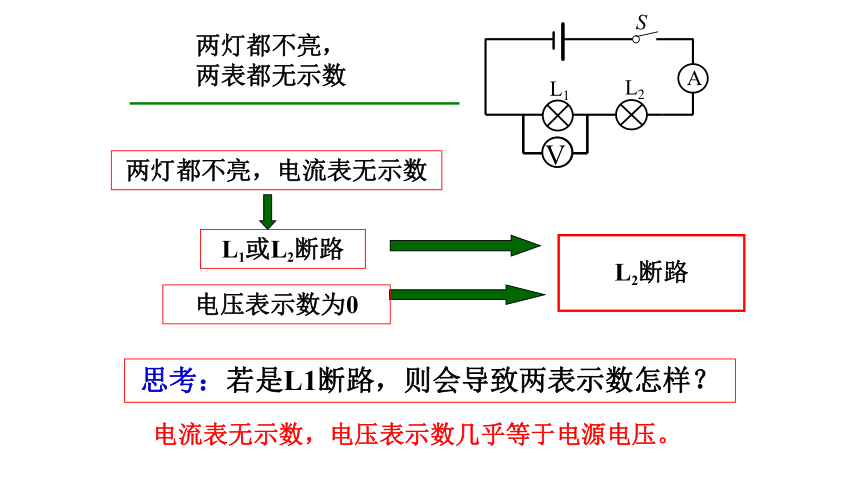

两灯都不亮，电流表无示数
L1或L2断路
L2断路
电压表示数为0
思考：若是L1断路，则会导致两表示数怎样？
V
两灯都不亮，两表都无示数
电流表无示数，电压表示数几乎等于电源电压。
S
A
V
L1
电流表有示数，仅1盏发光
电压表示数接近电源电压
L1断路
或
L2短路
L2短路
L2

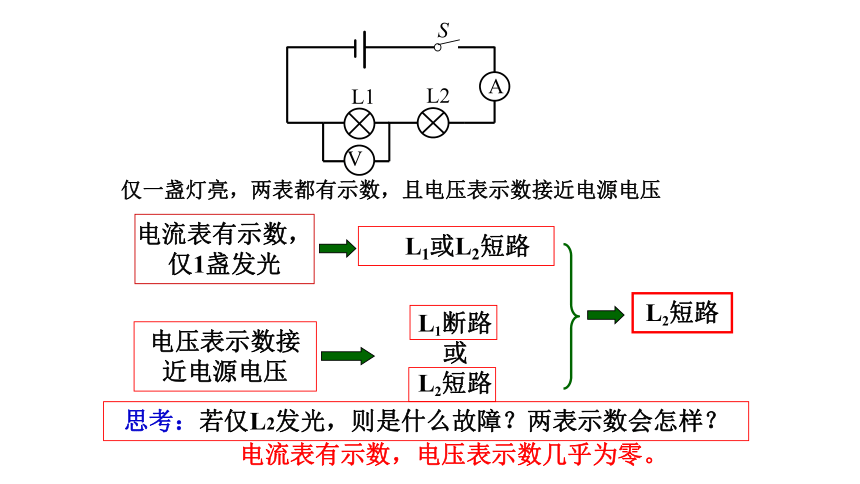

思考：若仅L2发光，则是什么故障？两表示数会怎样？
仅一盏灯亮，两表都有示数，且电压表示数接近电源电压
L1或L2短路
电流表有示数，电压表示数几乎为零。
电流表
无示数或不亮
有示数或一灯亮
断路
短路
电压表有示数
电压表无示数
电压表有示数
电压表无示数
L1开路
L2开路
L2短路
L1短路

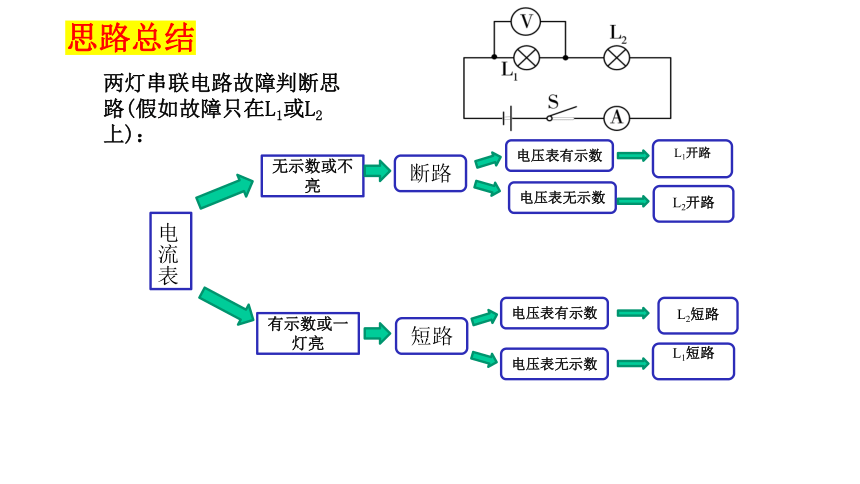

两灯串联电路故障判断思路(假如故障只在L1或L2上)：
思路总结
电流表
无示数或不亮
有示数或一灯亮
断路
短路
电压表有示数
电压表无示数
电压表有示数
电压表无示数
L开路
R开路
R短路
L短路

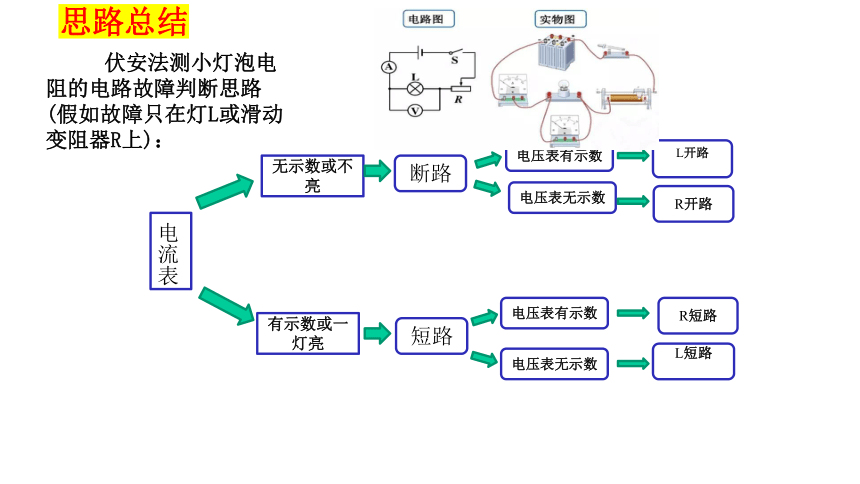

伏安法测小灯泡电阻的电路故障判断思路(假如故障只在灯L或滑动变阻器R上)：
思路总结
思路总结

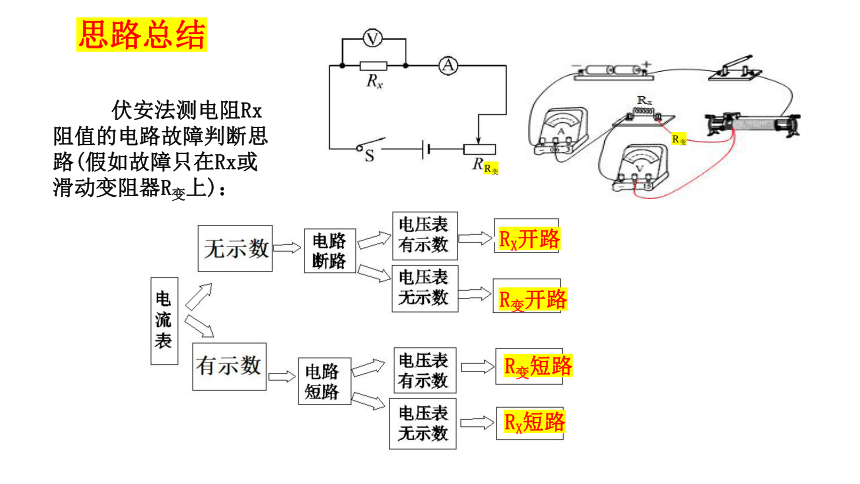

伏安法测电阻Rx阻值的电路故障判断思路(假如故障只在Rx或滑动变阻器R变上)：
RX开路
R变开路
R变短路
RX短路
R变
R变

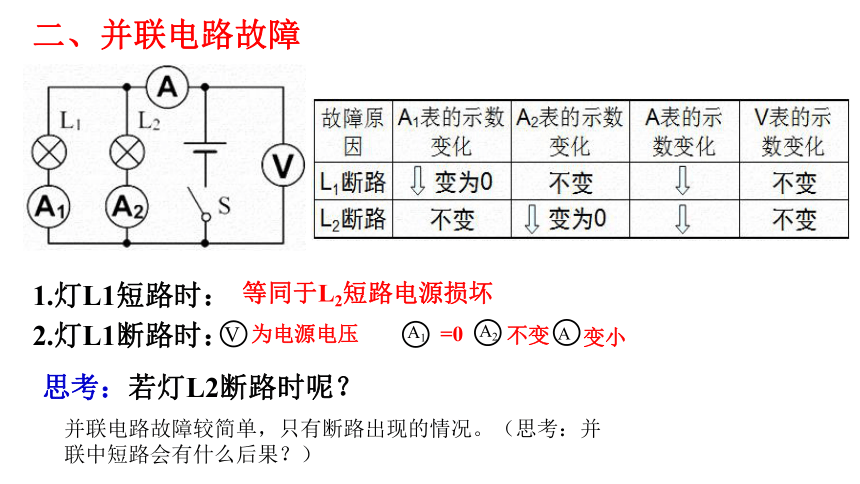

二、并联电路故障
1.灯L1短路时：
2.灯L1断路时：
思考：若灯L2断路时呢？
V
为电源电压
A
=0
A1
A2
不变
变小
等同于L2短路电源损坏
并联电路故障较简单，只有断路出现的情况。（思考：并联中短路会有什么后果？）
1、如图所示，闭合开关后，发现灯泡L1发光，
但灯泡L2不发光，电压表示数为0，此时可能是( )
A．灯泡L1灯丝断了
B．灯泡L2灯丝断了
C．灯泡L1短路
D．灯泡L2短路
D
2、如图所示，电源电压保持不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，一只电表示数变小，另一只不变，则故障可能是( )
A．L1断路
B．L1短路
C．L2断路
D．L2短路
A
3、如图所示的电路，导线连接无误，闭合开关，发现灯泡L1、L2均不发光.用一根导线来排查故障，当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光.由此判断电路的故障是（　）
A.L1断路 B.L2断路
C.L1短路 D.L2短路
B
4、如图所示，闭合开关S，发现灯泡L1亮，L2不亮，电压表指针略有偏转，调节滑动变阻器的滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是( )
A．灯L2工作，但几乎不亮
B．灯泡L1短路
C．灯泡L2短路
D．滑动变阻器断路
A
5、如图，闭合开关，灯泡L1、L2均发光，两电表均有示数。过一会儿，其中一只灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是( )
A．灯泡L1短路 B．灯泡L2短路
C．灯泡L1断路 D．灯泡L2断路
B
6、如图所示，电源电压保持不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，一只电表示数变小，另一只不变，则故障可能是( )
A．L1断路 B．L1短路
C．L2断路 D．L2短路
A
7、如图所示，电源电压保持不变，闭合开关S后，灯泡L1、L2都发光。一段时间后，其中一只灯泡突然熄灭，而电流表、电压表的示数都不变，产生这一现象的原因是( )
A．灯泡L1断路 B．灯泡L1短路
C．灯泡L2断路 D．灯泡L2短路
C
8、如图所示，闭合开关，两灯泡均发光，过一会儿，其中一只灯泡突然熄灭，电流表和电压表仍有示数。造成此现象的原因可能是( )
A．灯泡L1断路
B．灯泡L2断路
C．灯泡L1短路
D．灯泡L2短路
A
9、利用如图所示的电路测量小灯泡的额定功率.闭合开关S后，若出现以下现象，请判断故障原因（故障只可能在小灯泡和滑动变阻器处）.
（1）小灯泡不亮，电流表有示数，电压表无示数，故障可能是 　小灯泡短路　 .
小灯泡短路
（2）小灯泡不亮，电流表无示数，电压表示数接近电源电压，故障可能是 　小灯泡断路　 .
小灯泡断路　
（3）小灯泡不亮，电流表和电压表均无示数，故障可能是 　滑动变阻器断路　 .
滑动变阻器断路
（4）小灯泡发光且较亮，电压表示数接近电源电压，故障可能是 　滑动变阻器短路　 .
滑动变阻器短路
课堂小结
1.串联判断
2.并联判断
3.电流表判断
4.电压表判断
