(共14张PPT)

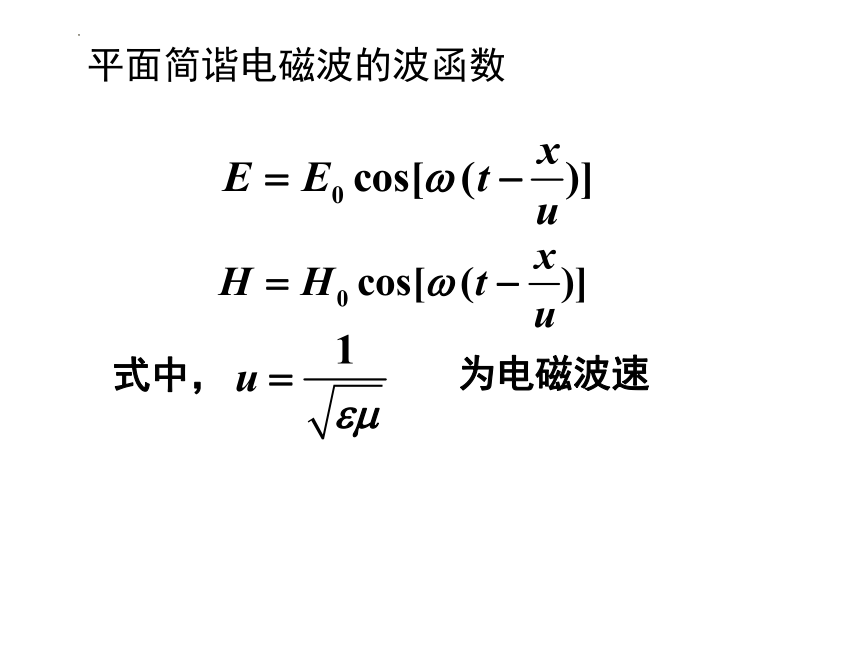

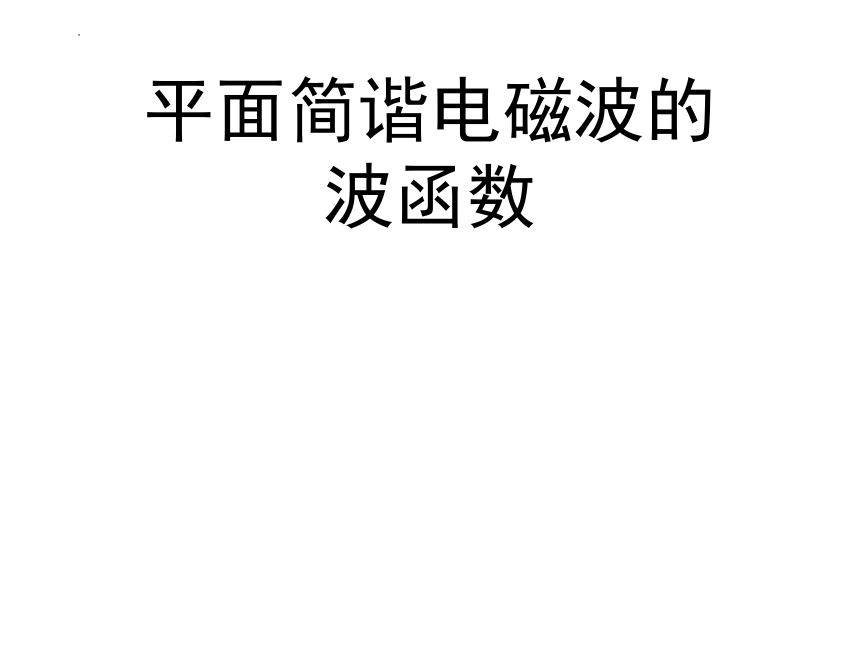

平面简谐电磁波的波函数
式中，
为电磁波速
平面简谐电磁波的波函数

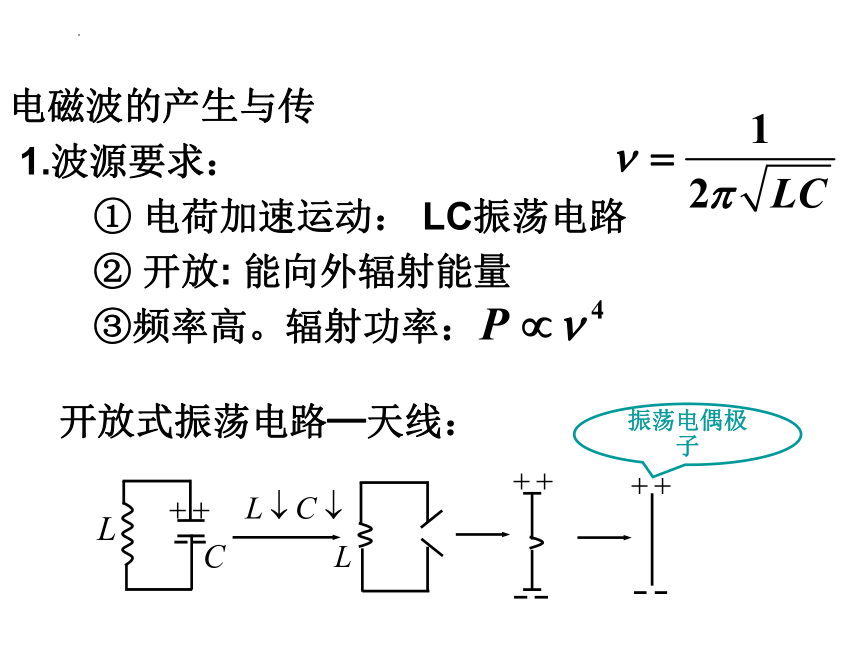

电磁波的产生与传
1.波源要求：
① 电荷加速运动： LC振荡电路
② 开放: 能向外辐射能量
③频率高。辐射功率：
开放式振荡电路─天线：
振荡电偶极子

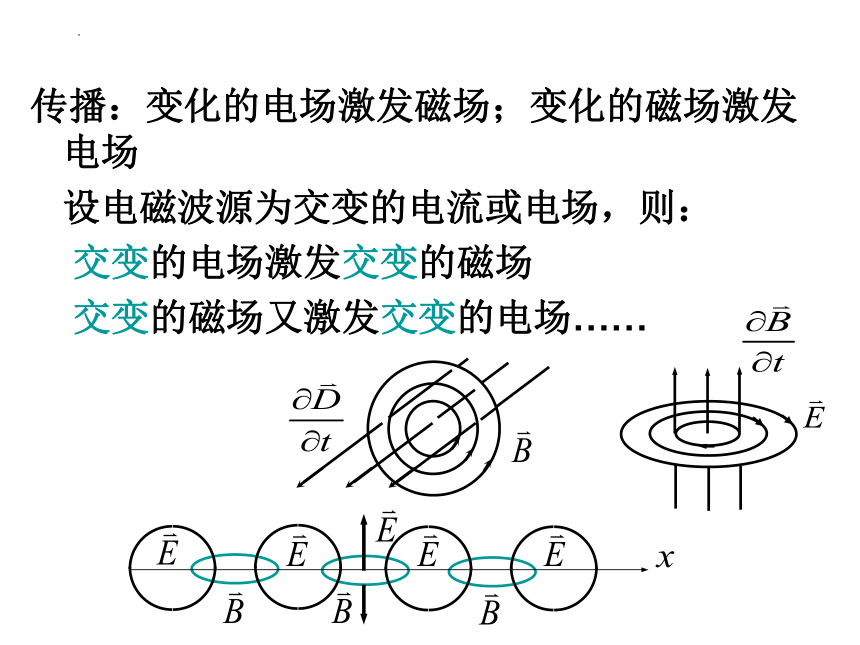

传播：变化的电场激发磁场；变化的磁场激发电场
设电磁波源为交变的电流或电场，则：
交变的电场激发交变的磁场
交变的磁场又激发交变的电场……

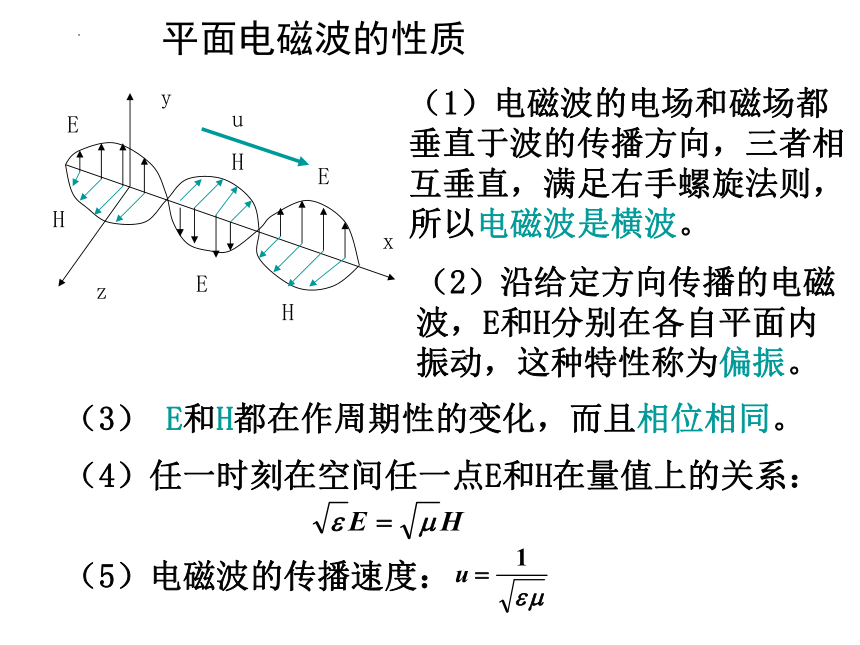

平面电磁波的性质
x
y
z
E
H
H
E
E
H
u
（1）电磁波的电场和磁场都垂直于波的传播方向，三者相互垂直，满足右手螺旋法则，所以电磁波是横波。
（2）沿给定方向传播的电磁波，E和H分别在各自平面内振动，这种特性称为偏振。
（3） E和H都在作周期性的变化，而且相位相同。
（4）任一时刻在空间任一点E和H在量值上的关系：
（5）电磁波的传播速度：

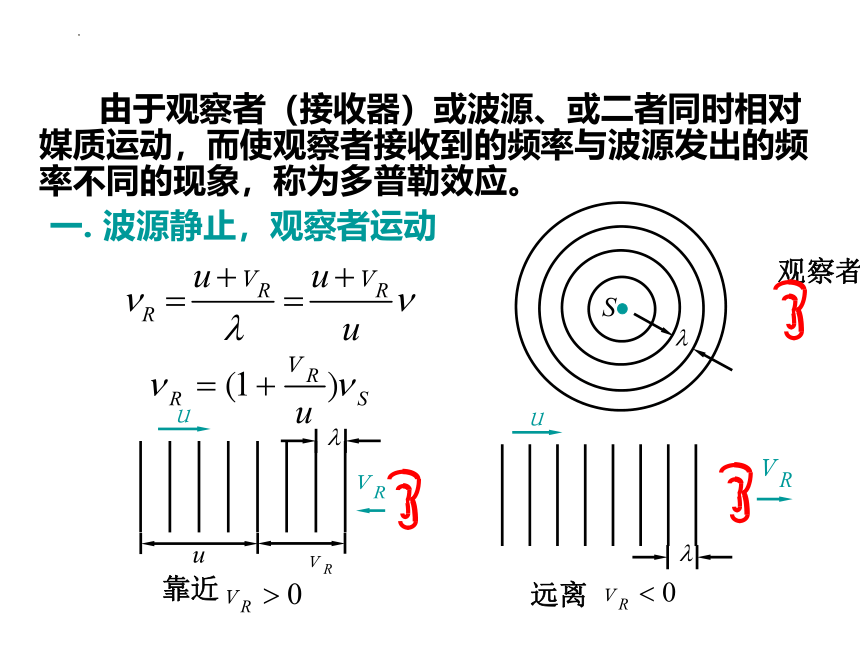

由于观察者（接收器）或波源、或二者同时相对媒质运动，而使观察者接收到的频率与波源发出的频率不同的现象，称为多普勒效应。
一. 波源静止，观察者运动
远离
u
靠近
u
观察者

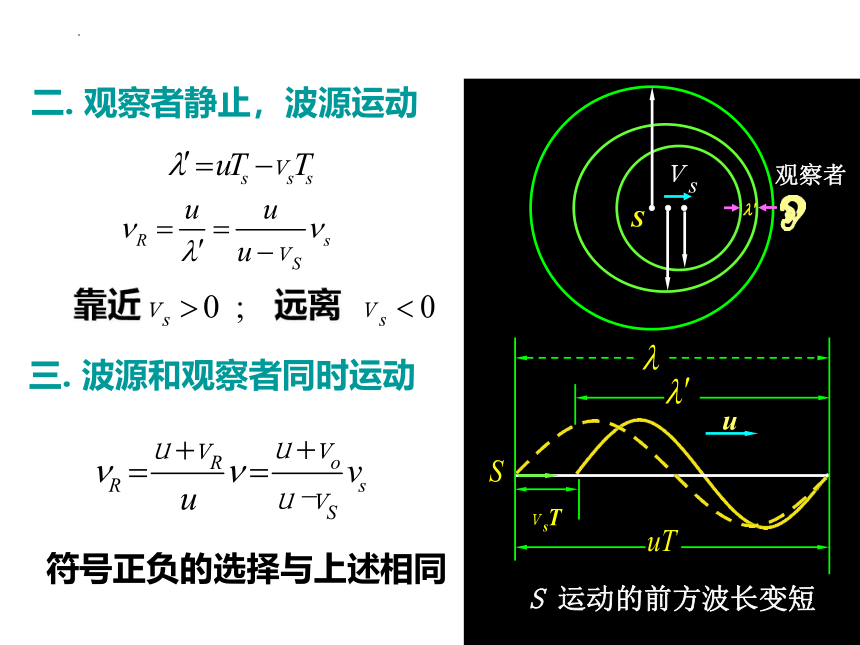

二. 观察者静止，波源运动
S 运动的前方波长变短
三. 波源和观察者同时运动
远离
靠近
符号正负的选择与上述相同
u
观察者
(1) 当波源或观察者在二者联线垂直方向上运动时，无多普勒效应。
(2) 电磁波的多普勒效应
v 为光源和接收器的相对速度
讨论
紫移
红移
应用
多普勒效应有很多实际应用, 利用声波的多普勒效应可以测定流体的流速、潜艇的速度, 还可以用来报警和监测车速. 在医学上, 利用超声波的多普勒效应对心脏跳动情况进行诊断, 如做超声心动、多普勒血流仪等.
马赫角
多普勒效应失去意义，此时形成冲击波。
波动方程
u =νλ
介质质元
的速度
介质质元
的加速度
能流密度
波的干涉
相干波 相干条件
△φ=
k = 0，1，······ 加强
k = 0，1，······ 减弱
驻波
相邻的波腹或相邻的波节间的距离
均为λ／2 ，
相邻波腹与波节间的距离为λ／4
k = 0，1，······ 加强
k = 0，1，······ 减弱
=
半波损失
