(共16张PPT)
第二章《电磁感应》
第四节《互感和自感》
高二物理

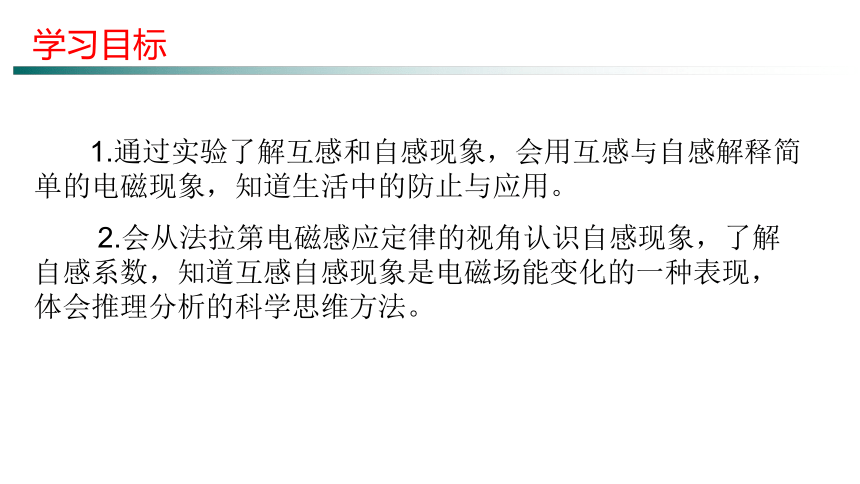

1.通过实验了解互感和自感现象，会用互感与自感解释简单的电磁现象，知道生活中的防止与应用。
2.会从法拉第电磁感应定律的视角认识自感现象，了解自感系数，知道互感自感现象是电磁场能变化的一种表现，体会推理分析的科学思维方法。
新课引入
学习目标
新课引入
当线圈靠近电磁炉时：灯泡为什么会发光？手机为什么能够被充电？
观察与思考：

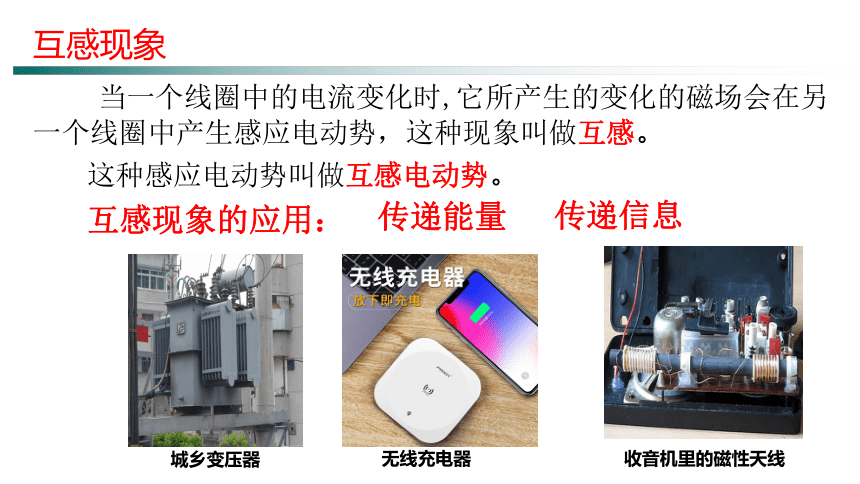

当一个线圈中的电流变化时,它所产生的变化的磁场会在另一个线圈中产生感应电动势，这种现象叫做互感。
互感现象的应用：
传递能量
这种感应电动势叫做互感电动势。
传递信息
新课引入
互感现象
城乡变压器
无线充电器
收音机里的磁性天线
× × × × ×

A
B
S
G
C
D
I

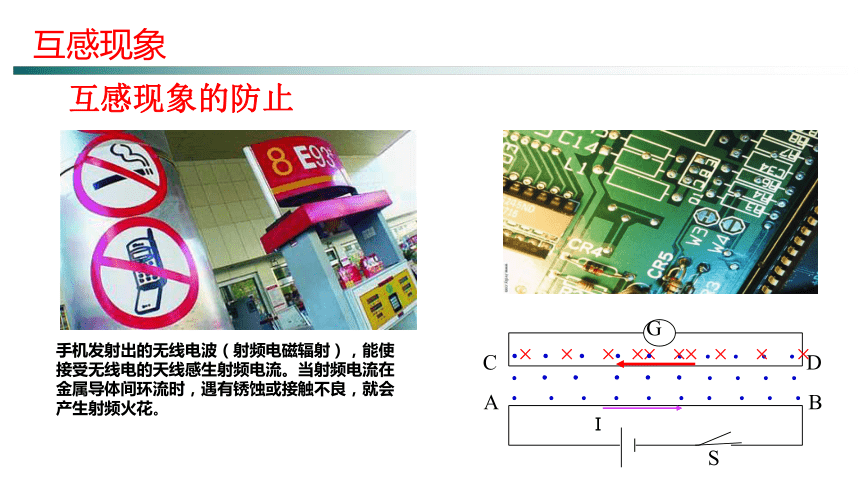

互感现象的防止
× × × × ×
新课引入
互感现象
手机发射出的无线电波（射频电磁辐射），能使接受无线电的天线感生射频电流。当射频电流在金属导体间环流时，遇有锈蚀或接触不良，就会产生射频火花。
由于导体本身的电流发生变化而产生的电磁感应现象叫做自感。在自感现象中产生的感应电动势叫自感电动势。
L1
∽
线圈L1电流变化时，自身是否有电磁感应现象？
怎样证明？
思考讨论
新课引入
自感现象
新课引入
自感现象
S
A1
A2
R
IA
B原
B感
IA
IB
通电自感
增反减同
开关闭合瞬间，自感电动势与原电流方向相反，阻碍电流增大
不能阻止
思考与讨论
1、线圈在开关断开瞬间的作用？
2、在哪个回路有感应电流？方向是？
新课引入
自感现象
断电自感
S
B
R
I
I
B原
I
B感
A
C
开关断开时，感应电动势与原电流方向相同，阻碍电流减小
如图所示，用电流传感器研究自感现象.电源内阻不可忽略，线圈L的自感系数较大，其直流电阻小于电阻R的阻值.t＝0时刻闭合开关S，
电路稳定后，t1时刻断开S，电流传感器连接计算机分别描绘了整个过程线圈中的电流IL和电阻中的电流IR随时间t变化的图像.下列图像中可能正确的是
√
√
新课引入
自感现象
练习
如图所示的电路中，L是一线圈，R为电阻。两条支路的直流电阻相等。那么在接通和断开电键的瞬间，两电流表的读数I1、I2的大小关系是：（ ）
练习
A、接通时I1I2；
B、接通时I1C、接通时I1>I2，断开时I1D、接通时I1=I2，断开时I1B
新课引入
自感现象
自感现象的应用
自感现象的防止
双线绕法
L很大
油浸开关
新课引入
自感现象
自感系数
简称自感或电感
L大小由线圈本身特点决定。与大小、形状、圈数、是否有铁芯等因素有关
单位：亨利，简称亨，符号：H
其他单位：毫亨（mH）、微亨（μH）
自感系数
开关闭合时通过线圈的电流产生磁场，能量储存在磁场中，开关断开后，线圈的自感电动势，又把磁场中的能量又转化成电能。
磁场也是能量的载体
新课引入
磁场的能量
当一个线圈中电流变化，在另一个线圈中产生感应电动势的现象，称为互感。互感现象产生的感应电动势，称为互感电动势。
2.由于导体本身的电流发生变化而产生的电磁感应现象，叫自感现象。自感现象中产生的电动势叫自感电动势。
自感电动势的作用：阻碍电流变化。
表达式：
3.磁场具有能量
新课引入
小结
