(共39张PPT)
第一部分 按模块复习考点
第3讲 透镜及其应用
2023年安徽中考物理总复习专题

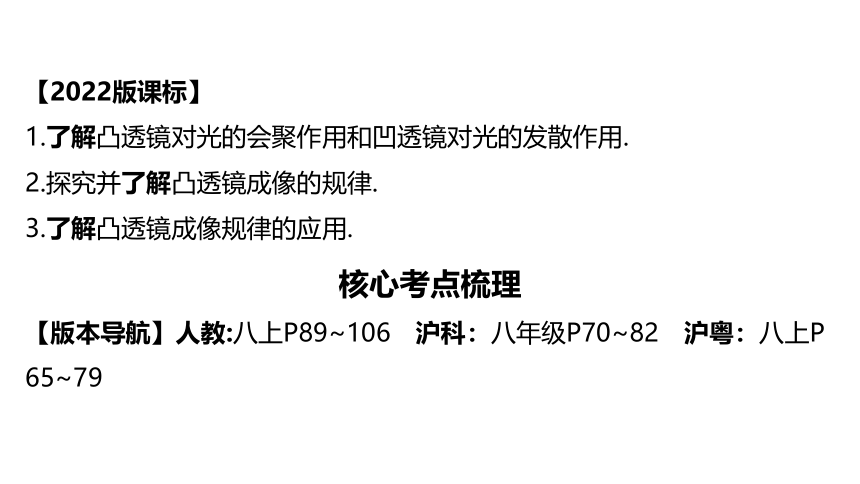

【2022版课标】
1.了解凸透镜对光的会聚作用和凹透镜对光的发散作用.
2.探究并了解凸透镜成像的规律.
3.了解凸透镜成像规律的应用.
核心考点梳理
【版本导航】人教:八上P89~106 沪科：八年级P70~82 沪粤：八上P65~79
考点1 透镜
1.透镜的分类
（1）凸透镜：中间①____、边缘②____的透镜.对光线有③______作用.
（2）凹透镜：中间④____、边缘⑤____的透镜.对光线有⑥______作用.

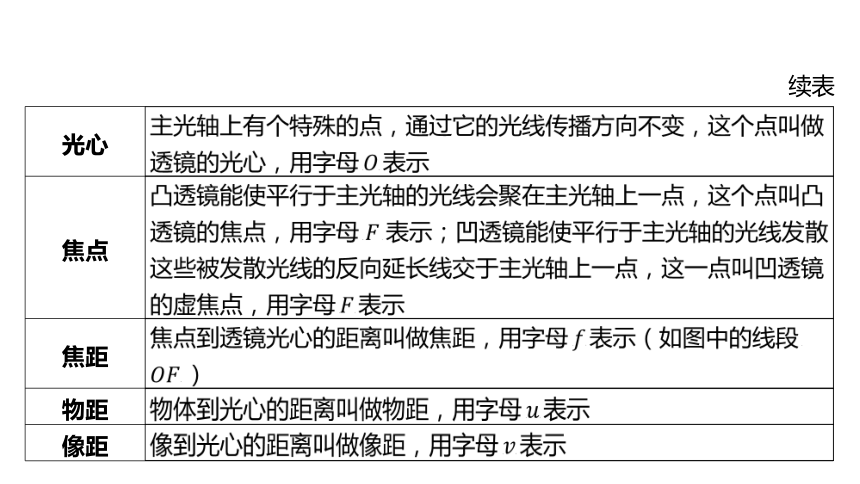

2.透镜的六要素
图示 . .
主光轴
厚
薄
会聚
薄
厚
发散
光心
焦点
焦距
物距
像距
续表

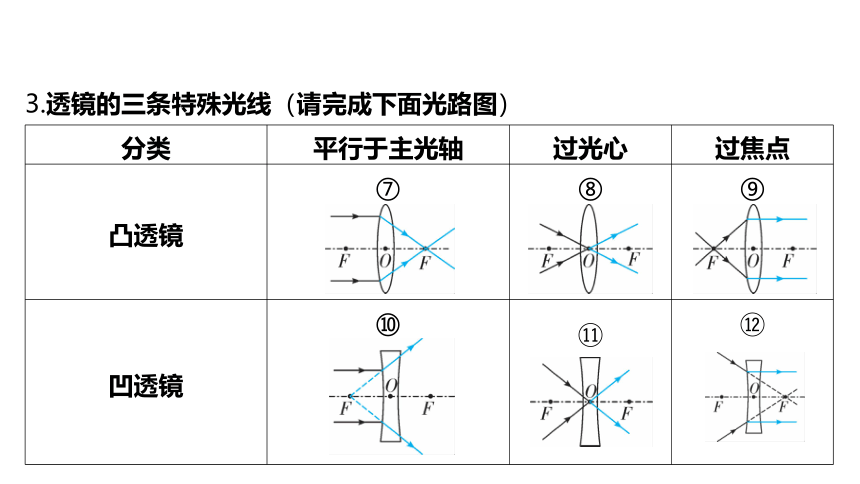

3.透镜的三条特殊光线（请完成下面光路图）
分类 平行于主光轴 过光心 过焦点
凸透镜 ⑦ . . ⑧ . . ⑨
. .
凹透镜 ⑩ . . . .
. .

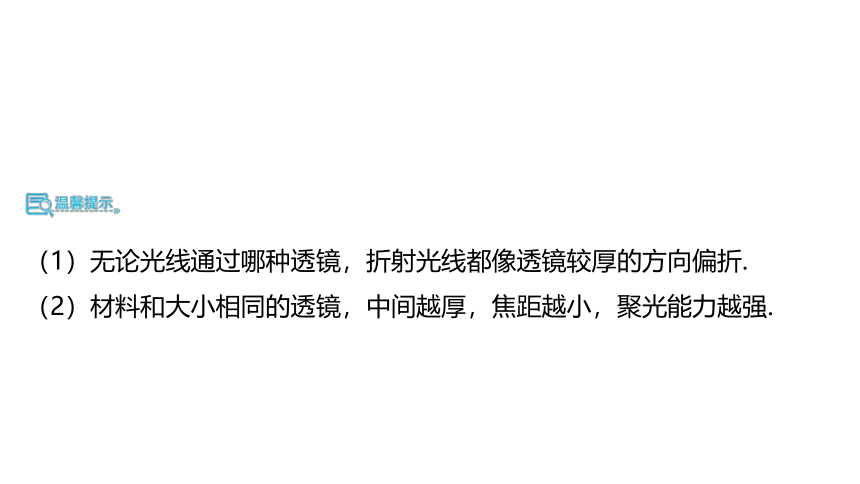

（1）无论光线通过哪种透镜，折射光线都像透镜较厚的方向偏折.
（2）材料和大小相同的透镜，中间越厚，焦距越小，聚光能力越强.

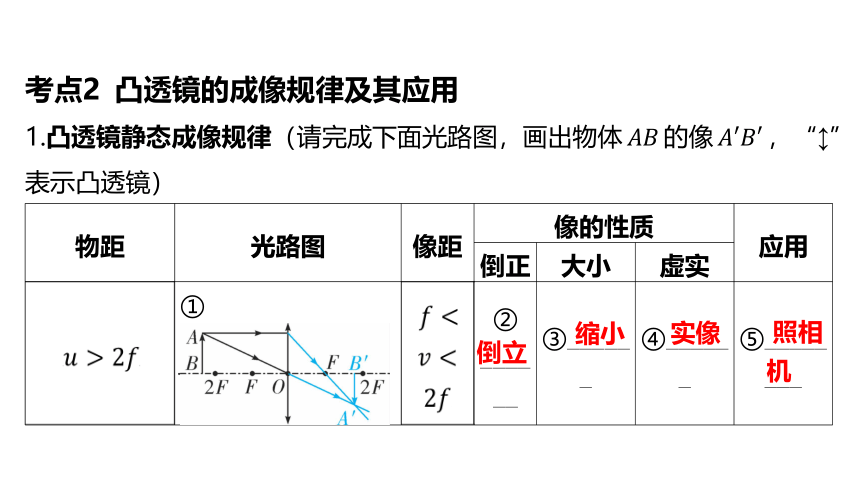

考点2 凸透镜的成像规律及其应用
1.凸透镜静态成像规律（请完成下面光路图，画出物体 的像 ，“ ”表示凸透镜）
物距 光路图 像距 像的性质 应用
倒正 大小 虚实
① . . ② ______ ③______ ④______ ⑤________
倒立
缩小
实像
照相机

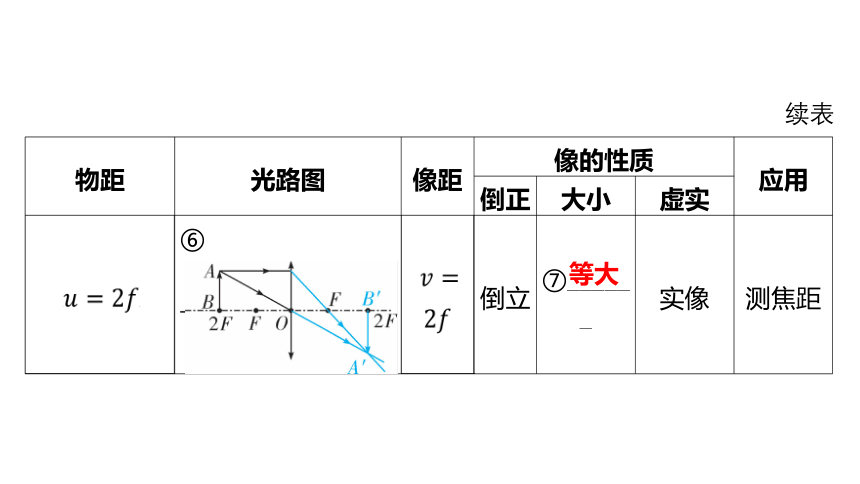

物距 光路图 像距 像的性质 应用
倒正 大小 虚实
⑥ . . 倒立 ⑦______ 实像 测焦距
等大
续表
物距 光路图 像距 像的性质 应用
倒正 大小 虚实
⑧ . . 倒立 ⑨______ ⑩______ 投影仪
放大
实像
续表

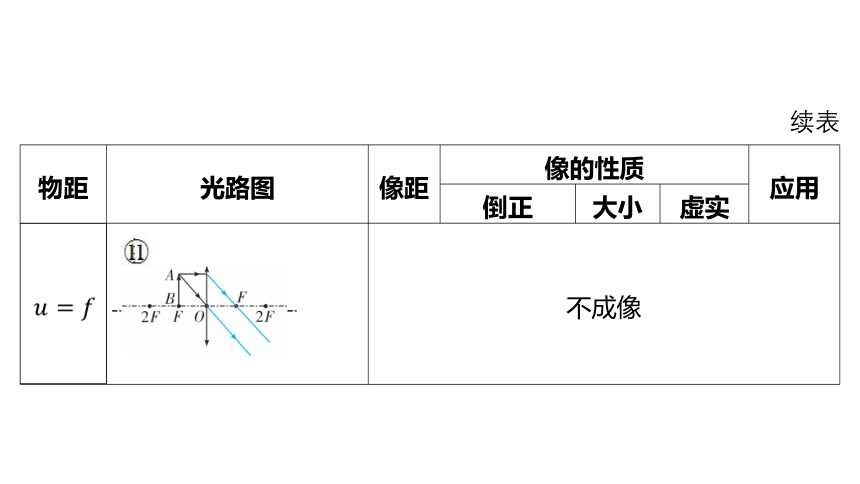

物距 光路图 像距 像的性质 应用
倒正 大小 虚实
不成像
续表

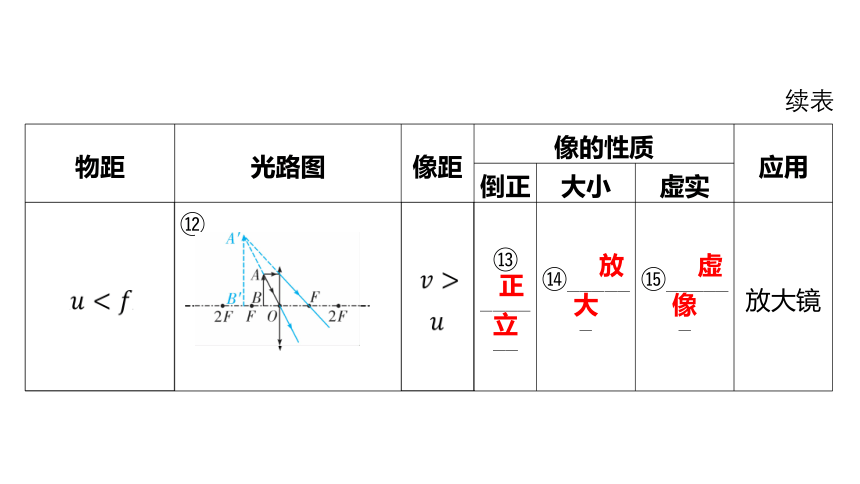

物距 光路图 像距 像的性质 应用
倒正 大小 虚实
. . ______ ______ ______ 放大镜
正立
放大
虚像
续表

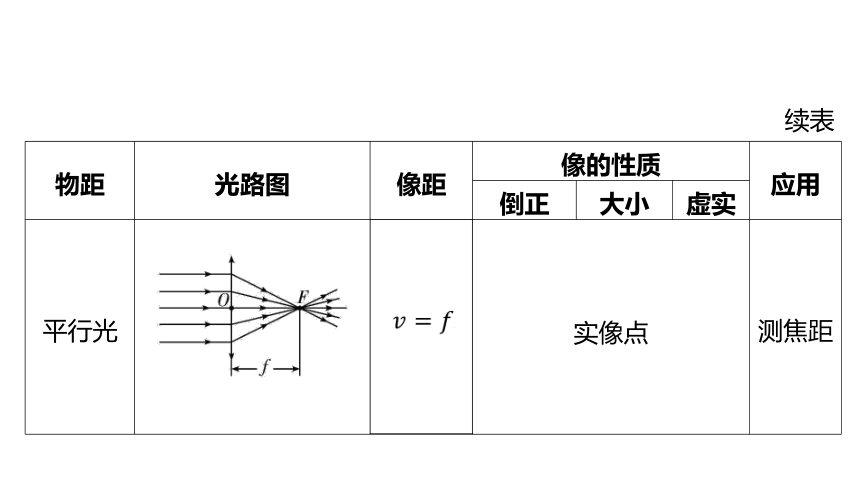

物距 光路图 像距 像的性质 应用
倒正 大小 虚实
平行光 .实像点 测焦距
续表
（1）凸透镜静态成像特点解读
a.一倍分虚实： 时成实像， 时成虚像.
b.二倍分大小： 时成缩小的像， 时成等大的像， 时成放大的像.
c.实像总是异侧倒：成实像时物像异侧，像是倒立的.
d.虚像总是同侧正：成虚像时物像同侧，像是正立的.
（2）凸透镜动态成像特点解读
a.成实像时，物近像远像变大：物距变小时，像距变大，像变大.
b.成虚像时，物近像近像变小：物距变小时，像距变小，像变小.
（3）根据物距与像距的关系判断成像情况
a.当 时，成倒立、缩小的实像，是 ________的成像原理.
b.当 时，成倒立、放大的实像，是 ________的成像原理.
c.当 时，成倒立、等大的实像.
照相机
投影仪
2.实像和虚像
实像 虚像
形成原理 由实际光线会聚而成 由实际光线的反向延长线会聚而成
能否用光屏承接 ____（选填“能”或“不能”） ______（选填“能”或“不能”）
实例 照相机、投影仪等 平面镜、放大镜等
能
不能
（1）凸透镜成实像时，上下、左右都相反；凸透镜成虚像时，上下、左右都不变，只是像变大了.
（2）柱面透镜（如装水的圆柱形玻璃瓶）成的像左右相反，上下不变.
考点3 眼睛与眼镜
1.眼睛的成像原理
（1）成像原理：晶状体和角膜的共同作用相当于一个焦距可调的①____透镜，把来自物体的光会聚在视网膜上，形成物体的像.视网膜相当于②
______.
凸
光屏
（2）成像特点：成倒立、缩小的实像，相当于③________（选填“照相机”或“投影仪”）.
2.视力矫正
近视眼 远视眼（老花眼）
成因 晶状体太厚，折光能力太④____，使来自远处某点的光会聚在视网膜⑤____ . . 晶状体太⑥____，折光能力太⑦____，使来自近处某点的光会聚在视网膜⑧____
. .
照相机
强
前
薄
弱
后
近视眼 远视眼（老花眼）
矫正 配戴合适的⑨____透镜做成的眼镜 . . 配戴合适的⑩____透镜做成的眼镜
. .
续表
凹
凸
考点4 显微镜与望远镜
结构 显微镜 望远镜
目镜 其作用相当于①________，成正立、放大的虚像
物镜 其作用是使物体在物镜的一倍焦距与二倍焦距之间成倒立、放大的实像，相当于②________ 其作用是使远处的物体在目镜的焦点附近形成倒立、缩小的实像，相当于③________
相同点 物镜成倒立的实像，目镜成正立的虚像，所以人们看到的是物体倒立的虚像
放大镜
投影仪
照相机
基础小练
1.判断正误.
（1）在太阳底下可以点燃火柴的是凹透镜( )
×
（2）平行于主光轴的光，通过凸透镜后一定过焦点( )
√
（3）照相机利用了物体在二倍焦距外成倒立、缩小的实像的原理；放大镜利用了物体在一倍焦距内成正立、放大的虚像的原理( )
√
（4）凸透镜成虚像时，可以用光屏承接( )
×
（5）要使放大镜中的字变大，应该适当增大物距，使书本上的字远离放大镜( )
√
（6）若考古人员用照相机给文物拍照时，想让像更大些，镜头应适当靠近文物( )
√
（7）近视眼应该配戴凹透镜进行视力矫正( )
√
回归教材
凸透镜
10
素材三 RJ八上P96图5.2-7 . . ③如图所示是人眼观察虚像时的情景，观察虚像时人眼和蜡烛______（选填“在”或“不在”）同一侧，在人眼处放一光屏，光屏上______（选填“能”或“不能”）承接到所成的像 素材四 RJ八上P99图5.3-3
. .
④如图，圆柱形玻璃瓶中装有水，把一支铅笔放在玻璃瓶的一侧，透过玻璃瓶可以看到铅笔.把铅笔从靠近玻璃瓶的位置向远处慢慢地移动，看到的铅笔的像____左右颠倒，______上下颠倒.（均选填“会”或“不会”）
不在
不能
会
不会
续表
实验突破
实验 探究凸透镜成像的规律（《课标》要求必做实验，10年2考）
1阶 核心命题点梳理
实验装置 . .
实验器材选取 光具座、蜡烛、火柴、凸透镜（焦距已知）、光屏
（1）光屏的选择：宜用表面粗糙的光屏，使各种色光均能在光屏上发生①____反射
（2）光屏的作用：探究成像的虚实，显示像的特点
漫
续表
实验关键操作
同一高度上
最小、最亮
2
续表
实验关键操作 （3）验证光路可逆的方法：将蜡烛与光屏的位置互换，光屏上仍能成清晰的像
（4）蜡烛燃烧变短，像的变化情况及使像成在光屏中央的操作:像逐渐向⑤____移动；将光屏或蜡烛向⑥____调节或透镜向⑦____调节.（提示：利用透过光心的光线来推理）
上
上
下
续表
实验关键操作
推迟
远离
提前
靠近
续表
续表
实验分析 (1)光屏上找不到像的原因：.凸透镜、烛焰和光屏的中心不在同一高度；b.蜡烛位
于凸透镜一倍焦距内或蜡烛在焦点上；c.像的位置超出了光具座范围
(2)用发光二极管代替蜡烛的目的：让厅成的像稳定并容易比较大小
(3)用方格纸代替白纸做光屏：便于分析所成像的大小变化情况
续表
实验分析
(4)用纸遮住凸透镜的一部分，判断物体成像情况：蜡烛成②
_________（选填“完整”或“不完整”)的像，像的亮度变③______（选填“亮”或“暗”）
(5)更换透镜，焦距发生变化：凸透镜越厚，焦距越④_____，相当于给原来的透镜加了一个⑤________（选填“近视”或“远视”)眼镜片
完整
暗
小
远视
实验结论
续表
2阶 实验一题精练
【例】(2022齐齐哈尔改编)小聪同学在做“探究凸透镜成像规律”实验时，着重研究了以下几个心中存在困惑的问题：
例题图
【设计与进行实验】
（1）实验前调节烛焰、凸透镜和光屏的中心大致在同一高度，目的是____________________.
使像成在光屏的中央
【分析现象和数据，总结结论】
（2）将平行光正对凸透镜，移动光屏，直到光屏上形成一个最小、最亮
的光斑，如图甲所示，该凸透镜的焦距为______ .

（3）在如图乙所示实验情形下，此时恰好在光屏上得到烛焰清晰的像.此像是______（选填“正立”或“倒立”）、______（选填“放大”或“缩小”）的实像.日常生活中，________（选填“照相机”“投影仪”或“放大镜”）就是利用此原理来工作的.
倒立
缩小
照相机
（4）小聪在蜡烛和凸透镜之间加了一个眼镜片，光屏上成的像不再清晰.保持其他元件不动，向远离凸透镜的方向适当移动光屏，又可在光屏上看到清晰的像，那么后加入的镜片为______（选填“近视”或“远视”）眼镜片.
近视
【交流与反思】
（5）实验中，当物距较小时，在光具座上无论怎样移动光屏，光屏上都找不到像，除了成虚像外，还有可能是______________________________________.（写出一条，合理即可）
像距过大，像的位置超过了光具座的范围
（6）实验中，光屏上已经看到烛焰清晰的像，某同学用手指的指尖触摸凸透镜，则光屏上会出现______________（选填“指尖的像”或“完整烛焰的像”）.
完整烛焰的像
（7）实验进行一段时间后，原来在光屏中心的像“跑”到了光屏上方.能让像重新回到光屏中央的操作是将透镜向____调节.
下
（8）经过多次实验后发现，当光屏上呈现烛焰清晰的像时，将蜡烛和光屏位置对调，仍能在光屏上得到清晰的像.出现这种现象的原因是：______________________________.
光发生折射时，光路具有可逆性
【创新装置】
（9）若用如图丙所示的水透镜进行实验,此时光屏上呈现清晰的像（图中未画出）,保持蜡烛和水透镜位置不变,向水透镜中注水后,需要将光屏向____（选填“左”或“右”）移动,才能在光屏上再次成清晰的像,像与之前相比变____ （选填“大”或“小”）.
左
小
