电 流 和 电 路
第十五章 第二节
目录
01
电流
02
电路
03
电路的状态
01
电流
—
—
—
—
—
—
—
—

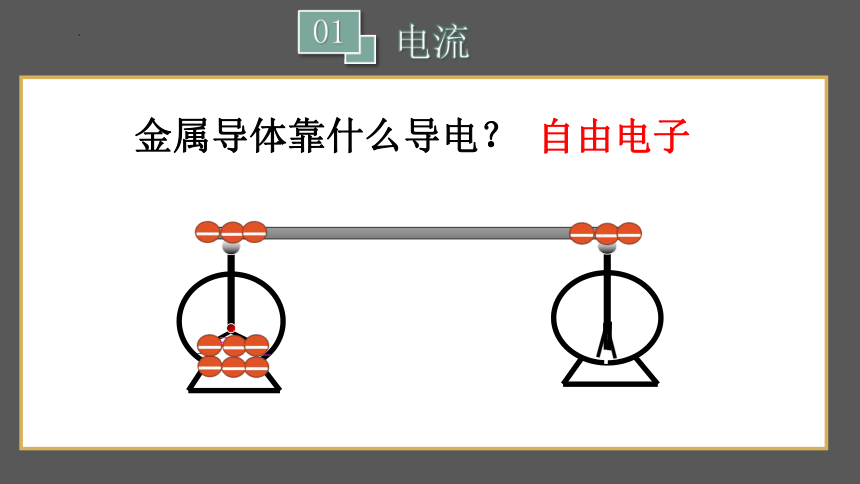

金属导体靠什么导电？
自由电子
自由电子

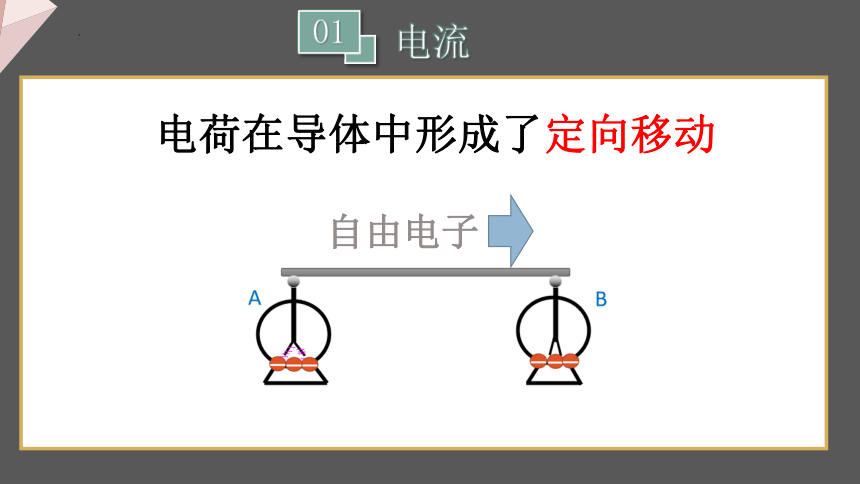

电荷在导体中形成了定向移动
电荷的定向移动形成电流。

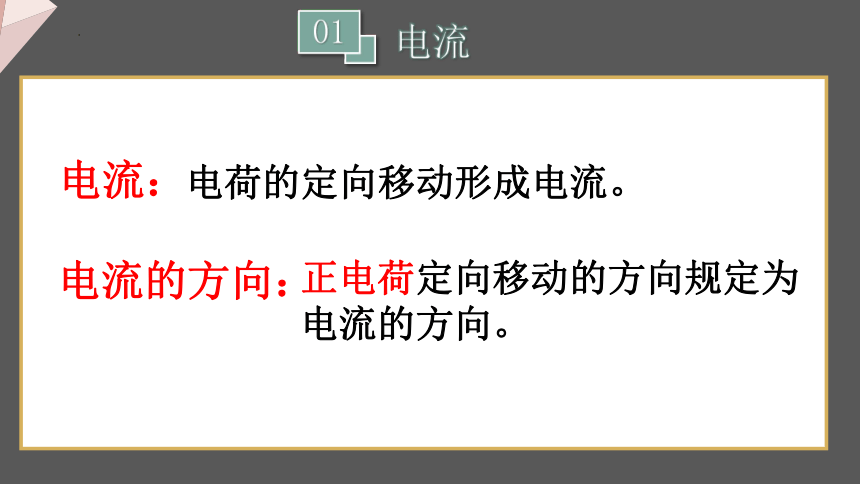

电流：
正电荷定向移动的方向规定为电流的方向。
电流的方向：

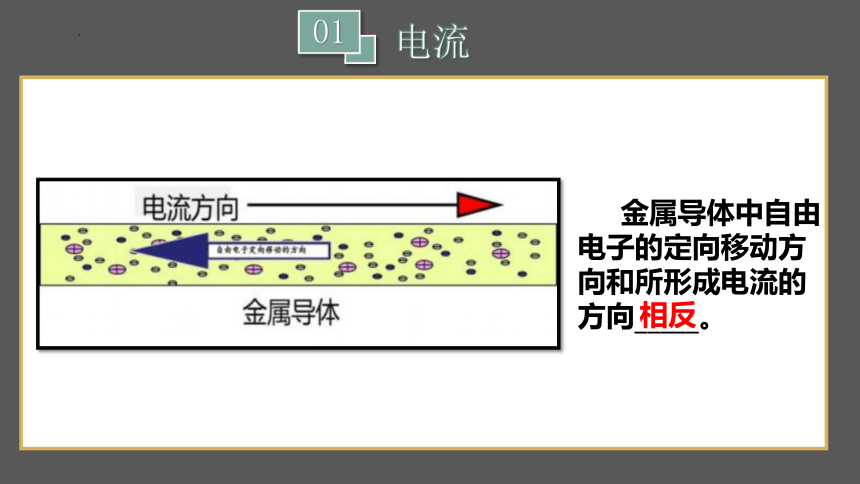

金属导体中自由电子的定向移动方向和所形成电流的方向_____。
相反

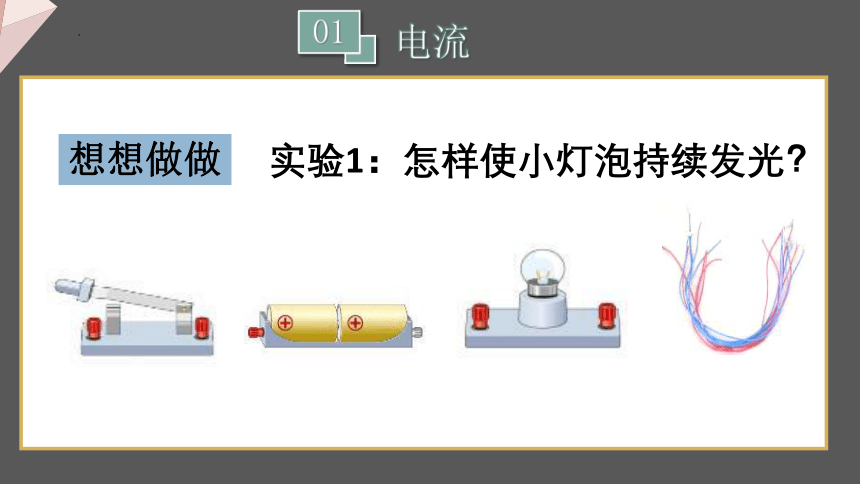

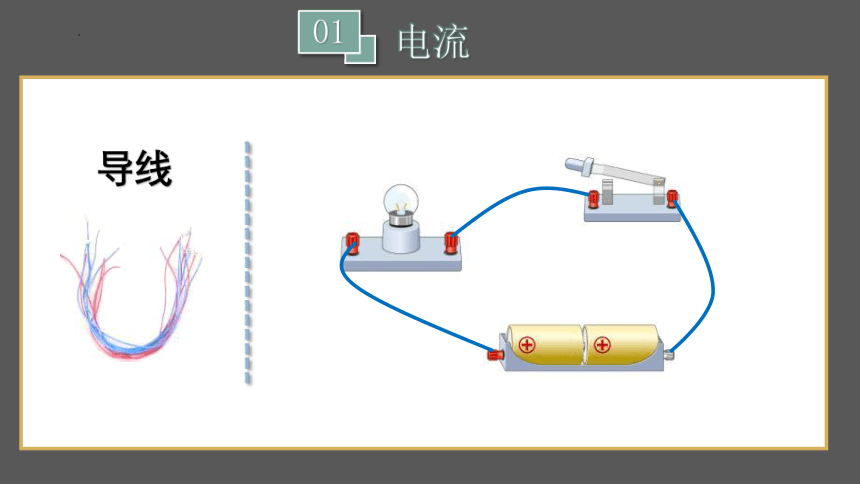

实验1：怎样使小灯泡持续发光？
想想做做
导线

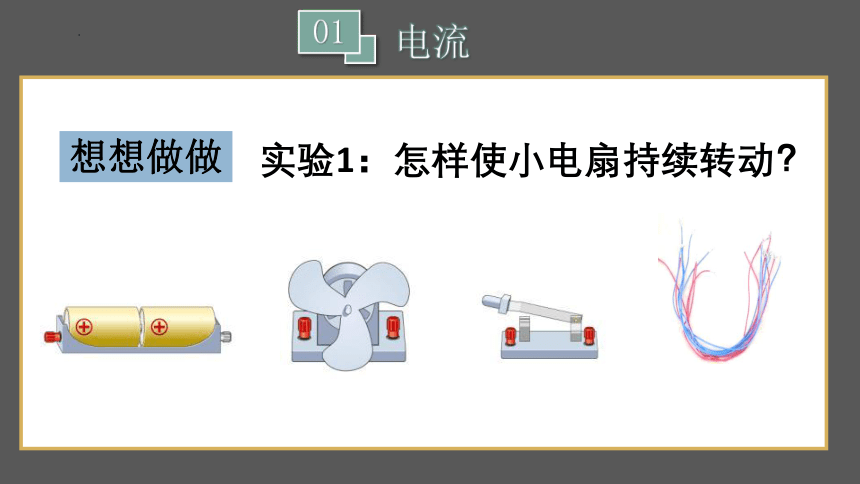

实验1：怎样使小电扇持续转动？
想想做做
实验2：怎样使小电扇持续转动？
想想做做

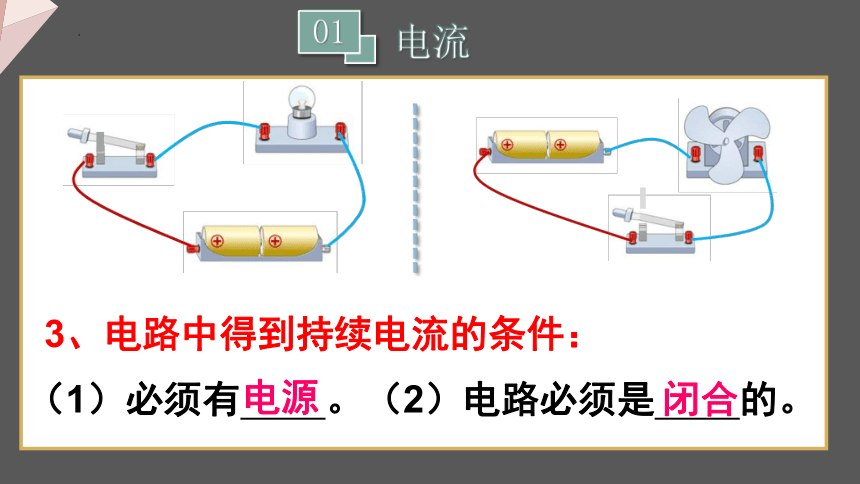

3、电路中得到持续电流的条件：
（1）必须有 。
（2）电路必须是 的。
电源
闭合
提示：不能把电池的两端用导线直接连在一起。
电源外部和电源内部的电流方向是怎样的呢？
电源外部：
电源内部：
电源的正极——电源负极
电源的负极——电源正极
它的两根引脚中较长的为正极，较短的为负极。
正极
负极
发光二极管
当电流由正极经过LED流向负极时，LED发光，表明它处于导通状态；
反之，电流不能从负极流向正极，LED不会发光。
发光二极管也叫LED，具有单向导电的特点。
02
电路
电路
电流可以流经的路径
电路由哪些元件组成
导线
导线
电源
用电器
开关
电源
开关
用电器
由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
提供电能
电路元件的各自作用是什么
（1）电 源：
干电池
氧化银电池
蓄电池
硅光电池
锂电池
学生电源
燃料电池
发电机
（2）用电器：
消耗电能
电视机
电冰箱
洗衣机
电风扇
微波炉
台灯
电烤箱
电脑
输送电能
（3）导 线：
铝导线
铜导线
（4）开 关：
控制电路
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
温控开关
感应开关
03
电路图
电路图
用符号表示电路连接的图
电池
开关
灯泡
相连导线
1、元件位置安排要适当，分布要均匀。
画电路图的要求
4、养成用字母表示电路元件的好习惯。
3、整个电路图呈长方形，有棱有角，导线要横平竖直。
2、元件不要画在拐角处。
练一练
1、下图所示各电路元件为电路提供电能的是______，消耗 电能的是______。
M
A
B
C
D
C
ABD
2、请画出以下电路的电路图。
　　3．请根据电铃的电路图，用画笔代替导线，连接相应的电路。
4.家用手电筒的电路结构是怎样的？
04
电路的状态
1．通路：
处处连通，用电器能够工作的电路。
2．断路：
某处被断开，没有电流通过的电路。
3．短路：
电路中会有很大的电流，可能把电源烧坏，这是不允许的。
　　电源短路时会损坏电源，甚至引起火灾！
直接用导线将电源正负极相连的电路。
如果电路是接通的，但用电器两端被导线直接连通，这种情况叫做该用电器被短接。
1．请分析如下电路图，指出连错的导线，并改正。
练一练
1．请分析如下电路图，指出连错的导线，并改正。
练一练
