串联与并联
串联与并联
串、并联电路中的开关
目录
one
串联与并联

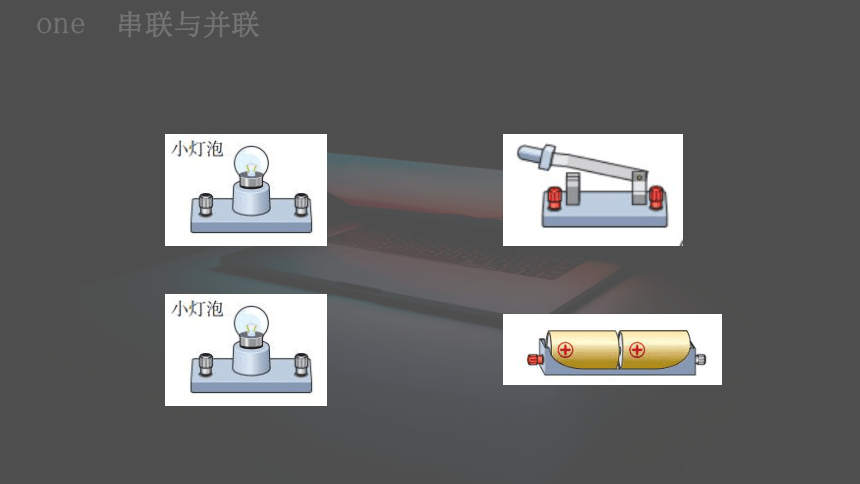

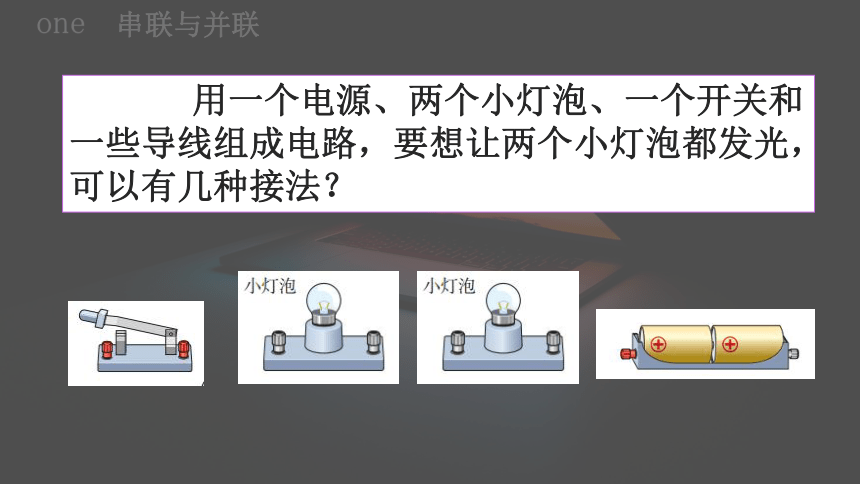

用一个电源、两个小灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？

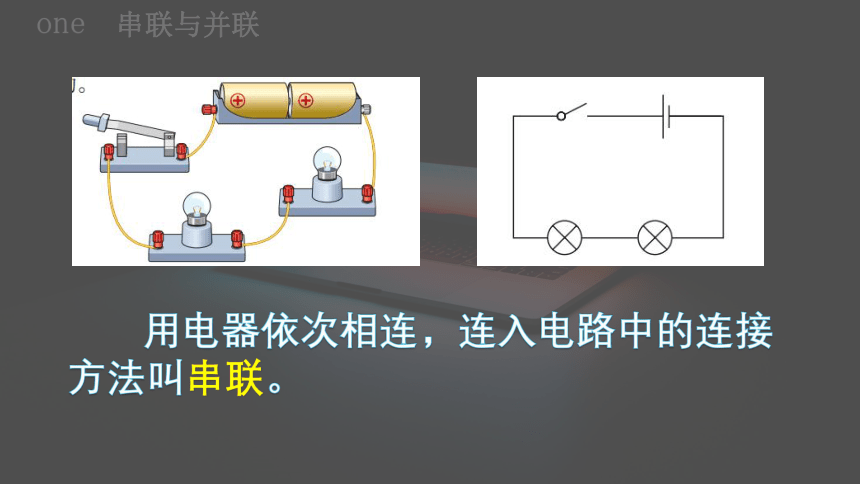

用电器依次相连，连入电路中的连接方法叫串联。
用电器的两端分别连在一起，然后接到电路中，我们说这两个小灯泡是并联的。
并联电路中用电器共用的那部分电路叫干路，单独使用的那部分电路叫支路。
two
串、并联电路中的开关
串联电路中的开关控制 。
整个电路
各个用电器 。
相互影响
并联电路中的干路开关控制_________；支路开关控制________。
整个电路
所在支路
不同支路用电器 。
互不影响
1．如图所示的甲、乙两个电路图中，灯泡的连接方式是(　　)
A．甲是串联
B．乙是串联
C．甲、乙都是串联
D．甲、乙都是并联
A
2．要在图所示的电路中安装一个开关，关于安装位置的说法正确的是(　　)
A．一定要安装在a处
B．一定要安装在b处
C．一定要安装在c处
D．以上三处均可安装
D
3．城市中的路灯是______联的；家庭中的所有用电器都是_____联的，控制每个用电器的开关与该用电器是_____联的；圣诞树上使用的“满天星”小彩灯，一串彩灯内的各小灯泡是______联的。
并
并
串
串
4.交通路口安装着过斑马线的红、绿信号灯，下列符合红、绿信号灯工作情况的电路图是(　　)
C
5．如图所示的电路中，要使灯L1、L2串联，则应闭合开关____，断开开关____；要使灯L1、L2并联，则应闭合开关_____，断开开关____；如果闭合开关S1、S3，则会出现______，这是不允许的。
S1
S2
S3
S3
S2
S1
短路
本节课主要内容到此结束！
