第十四章 第一节
热机
01
02
03
04
ONE

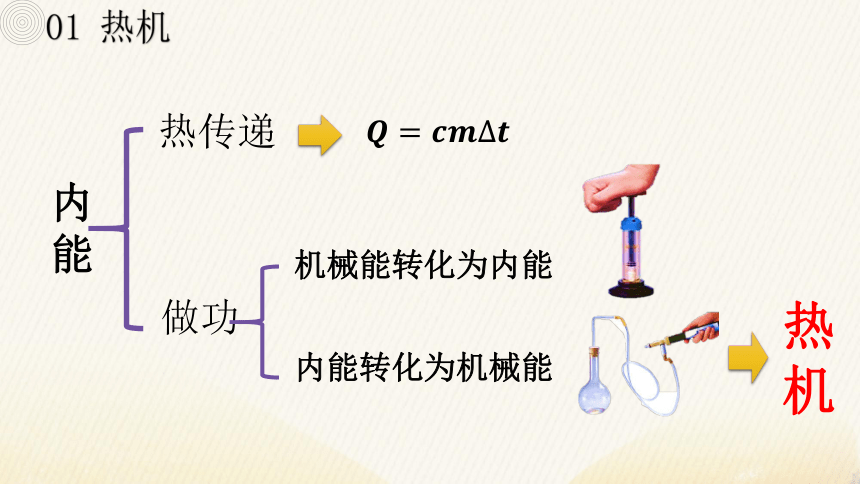

内能
热传递
做功
机械能转化为内能
内能转化为机械能
热机

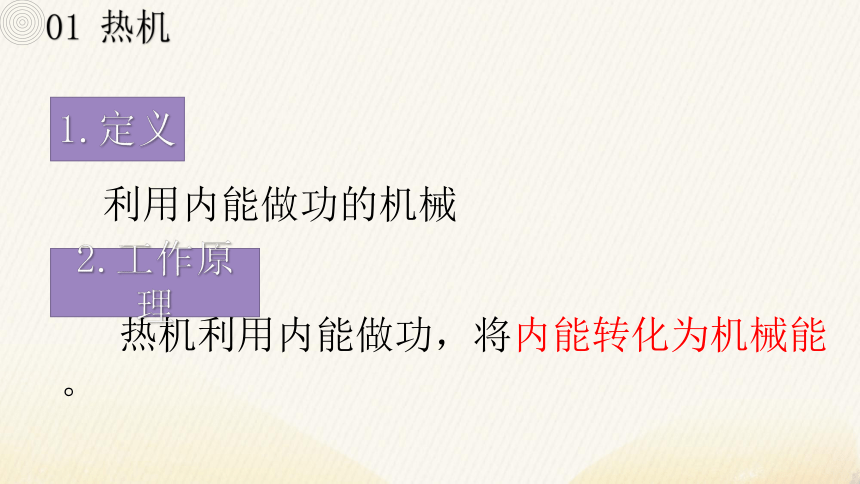

利用内能做功的机械
热机利用内能做功，将内能转化为机械能。
1.定义
2.工作原理

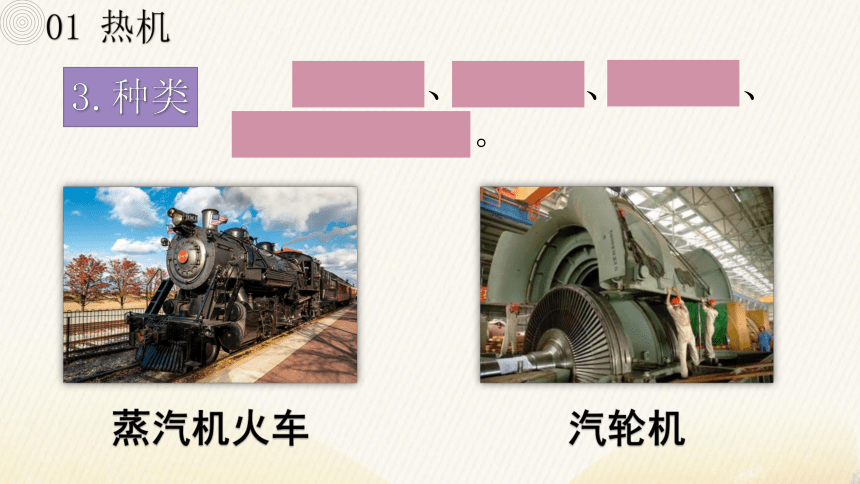

蒸汽机火车
汽轮机
3.种类
蒸汽机、内燃机、汽轮机、喷气式发动机。

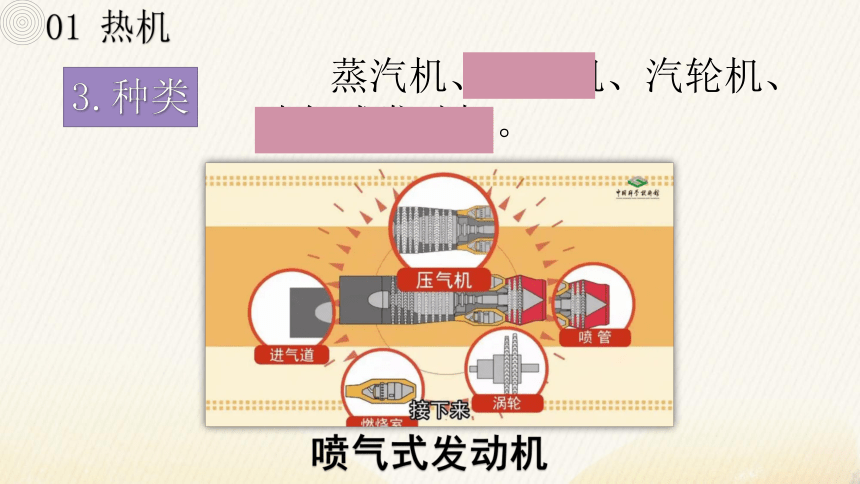

喷气式发动机
3.种类
蒸汽机、内燃机、汽轮机、喷气式发动机。
3.种类
蒸汽机、内燃机、汽轮机、喷气式发动机。

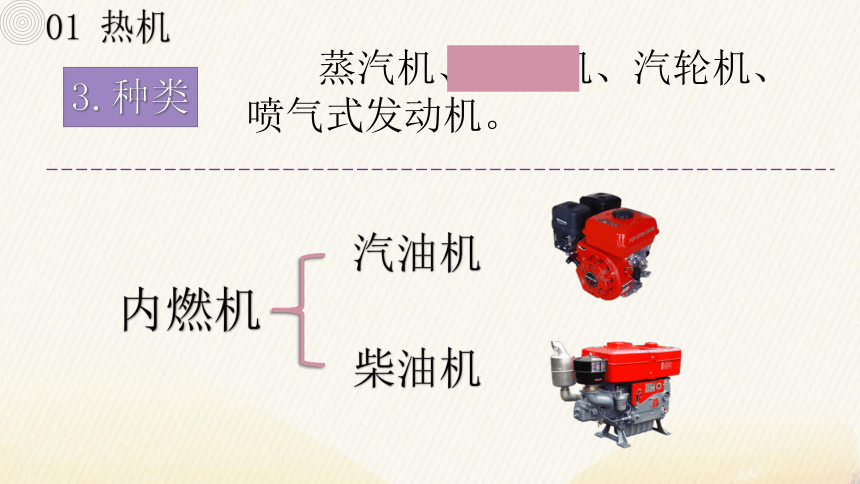

内燃机
汽油机
柴油机
机械能
运动
踩油门
汽油机
TWO
活塞在气缸内从一端运动到另一端的过程，称为一个冲程。

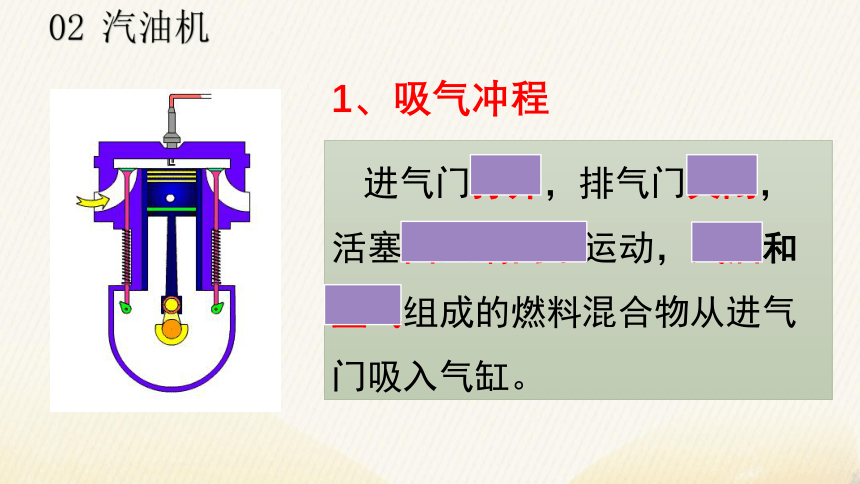

进气门打开，排气门关闭，活塞由上端向下运动，汽油和空气组成的燃料混合物从进气门吸入气缸。
1、吸气冲程
进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。
2、压缩冲程
3、做功冲程
在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气。高温高压燃气推动活塞向下运动，并通过连杆带动曲轴转动。
4、排气冲程
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
吸气冲程 压缩冲程 做功冲程 排气冲程
进气门
排气门
点火
活塞
能量转化
打开
关闭
向下
关闭
关闭
向上
关闭
关闭
点火
向下
关闭
打开
向上
机——内
内——机
1.关于四冲程汽油机的工作过程有以下几种说法：
①在做功冲程中，是机械能转化为内能；②在做功冲程中，是内能转化为机械能；③只有做功冲程是燃气对外做功；④汽油机在一个工作循环中，只有一个冲程发生能量变化。以上说法中正确的是（ ）
A.只有②③ B.只有①③ C.只有②④ D.只有②③④
A
2、如图所示为四冲程汽油机工作过程中的示意图，其中表示做功冲程的是（ ）
C
THREE
进气门
排气门
喷油嘴
活塞
连杆
曲轴
气缸
进气门打开，排气门关闭，活塞由上端向下运动，空气进入气缸。
1、吸气冲程
进气门和排气门都关闭，活塞向上运动，活塞把空气的体积压缩得很小，空气的压强增大，温度升高，该冲程末，缸内空气的温度已经超过柴油的燃点。
2、压缩冲程
从喷油嘴喷出雾状柴油，柴油遇到热空气立即燃烧起来，高温高压燃气推动活塞向下运动，并通过连杆带动曲轴转动。
3、做功冲程
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
4、排气冲程
吸气冲程 压缩冲程 做功冲程 排气冲程
进气门
出气门
点火
活塞
能量转化
打开
关闭
向下
关闭
关闭
向上
关闭
关闭
点火
向下
关闭
打开
向上
机——内
内——机
喷油
喷油
1.连杆转几圈完成四个冲程？做功几次？
两圈，做功1次
1、一台单缸四冲程柴油机转速为1200转/min， 则柴油机1s内（ ）
A、完成20个冲程，做功20次
B、完成40个冲程，做功40次
C、完成40个冲程，做功10次
D、完成20个冲程，做功10次
C

14、一台单缸四冲程汽油机，飞轮转速是1200 r/min，该汽油机每秒钟做功____次。如图12所示，汽油机的活塞正向上运动，它处于_______冲程。
10
压缩
FOUR
相同点
1、基本构造和主要部件作用相似。
2、工作循环一样。
相同点
3、四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。
4、一个工作循环中，活塞往复两次，曲轴转动两圈，飞轮转两圈，做功一次。
相同点
不同点
1、构造不同：汽油机汽缸顶有
，而柴油机汽缸顶部有 。
喷油嘴
火花塞
2、燃料不同：汽油机燃烧____，而柴油机燃烧____。
汽油
柴油
不同点
不同点
3、吸气冲程不同：汽油机吸进
___ 和空气和燃料混合物，柴油机只吸进 。
汽油
空气
4、点火方式不同：汽油机属
___ 点火，柴油机属 ______ 点火。
点燃式
压燃式
不同点
1、关于热机，下列说法是正确的：（ ）
A、汽油机顶部有喷油嘴，柴油机顶部有火花塞。　
B、柴油机在吸气冲程中，将柴油、空气吸入气缸。
C、汽油机在做功冲程中，进气门关闭排气门打开。
D、汽油机在做功冲程中，是把内能转化为机械能。
D
本节课的内容到此结束！
