(共29张PPT)
磁生电
第二十章 第五节
目录
磁生电
01
发电机
02
磁生电
01
奥斯特发现电流的磁效应后，许多科学家都在思索：既然电流能产生磁，那么磁能否产生电呢？
英国物理学家法拉第在10年中做了多次探索，1831年终于取得突破，发现了利用磁场产生电流的条件和规律。
根据这个发现，后来发明了发电机，使人类大规模用电成为可能，开辟了电气化的时代。

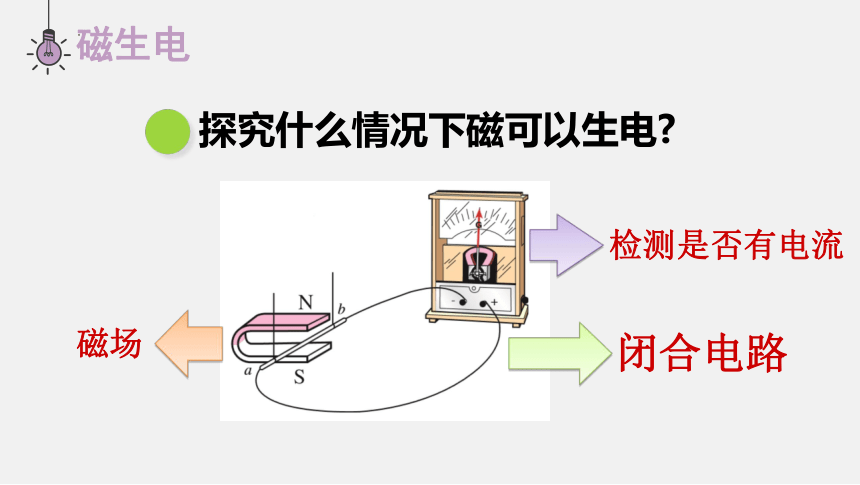

探究什么情况下磁可以生电
检测是否有电流
闭合电路
磁场
实验结论
1、产生电流的条件：
①是_________的_______导体。
②导体做____________运动。
闭合电路
一部分
切割磁感线

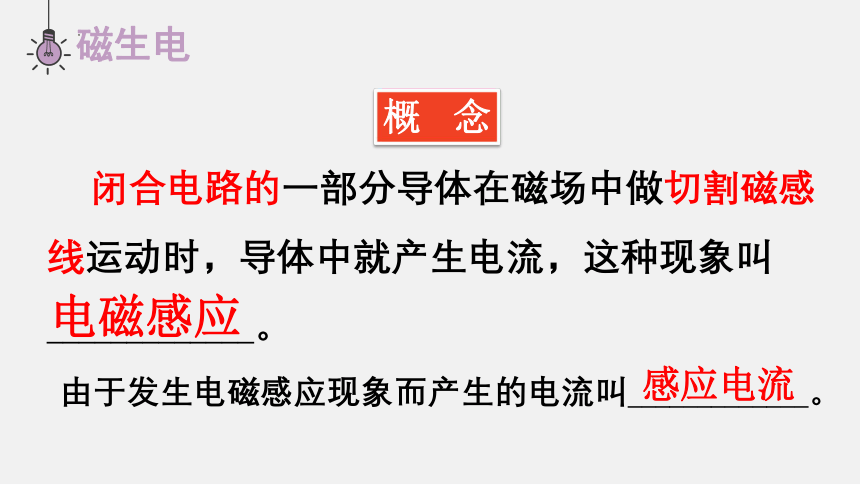

闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫_____________。
概念
电磁感应
由于发生电磁感应现象而产生的电流叫_____________。
感应电流

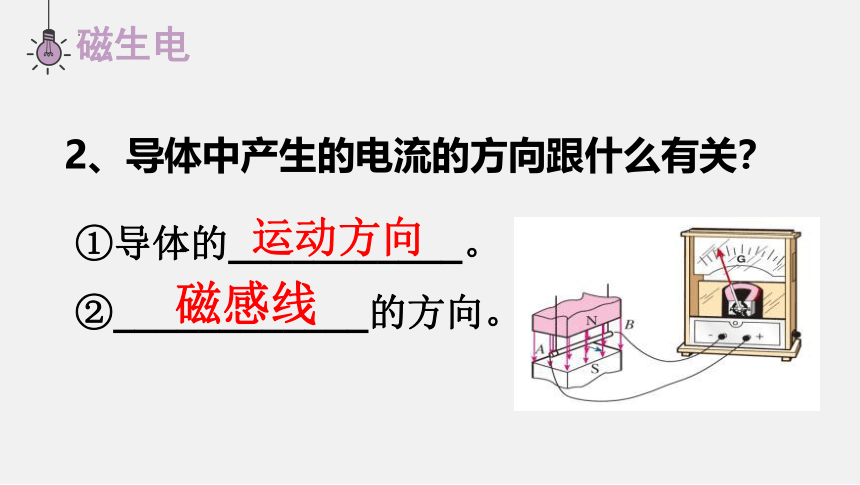

2、导体中产生的电流的方向跟什么有关？
①导体的___________。
②____________的方向。
运动方向
磁感线

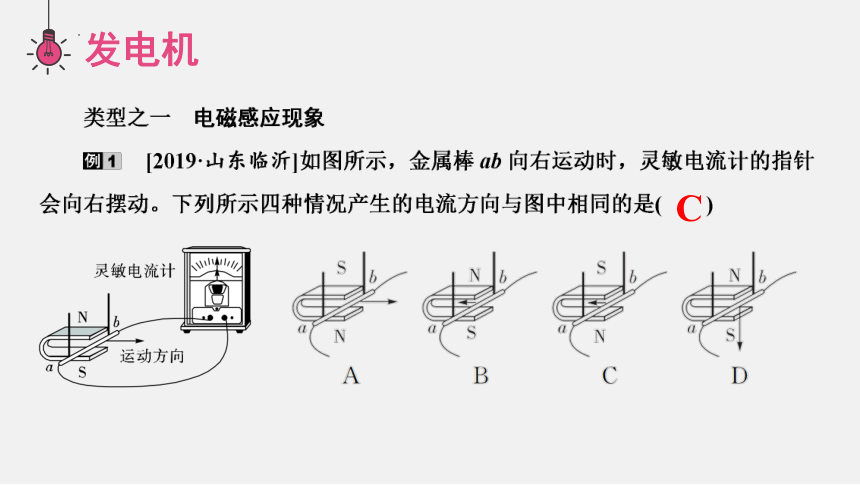

C
发电机
02
发光二极管的亮度时断时亮。
电流的方向时刻在改变
　二极管交替发光，说明产生的电流方向不停在改变。
交流电(AC)
大小和方向随时间周期性变化的电流，叫交变电流，简称交流。
频率：电流在1秒内周期性变化的次数。单位是赫兹，符号是Hz；我国电网交流电频率为50Hz。
周期：交流周期性变化一次的时间。单位：s；我国电网交流供电，周期为0.02S 。
直流电(DC):方向不变的电流叫直流电。
交流发电机的工作过程：
当线圈转到与磁感线垂直时，线圈____切割磁感线，线圈中______电流。
没有
不产生
当线圈转过平衡位置时，线圈切割磁感线，线圈中产生_____。
电流
当转子继续向下旋转到达与磁感线垂直位置时，线圈_____切割磁感线，线圈中不产生电流。
没有
当线圈继续旋转，线圈转过了180度以后，线圈的每条边的运动方向正好相反，故它们产生感应电流的方向______。
相反
发电机工作原理：
发电机分类：交流发电机和直流发电机两类。
实际大型发电机采取的是线圈不动，磁极旋转的方式来发电，叫旋转磁极式发电机。
电磁感应现象
发电机能量转换：机械能转化为电能。
电动机 发电机
原理 通电线圈在磁场中受力转动 电磁感应现象
原理图
能量的转化 电能转化为机械能 机械能转化为电能
线圈转动原因 通电线圈受力转动 在外力作用下转动
线圈中电流来源 由电源提供 线圈产生感应电流
电路中作用 用电器 电源
发电机和电动机的区别
如图是一个话筒的简图，说出它是如何把声音信号转化为电信号的。
C
A
D
D
本节课的主要内容到此结束！
