测量小灯泡的电功率
第十八章 第三节

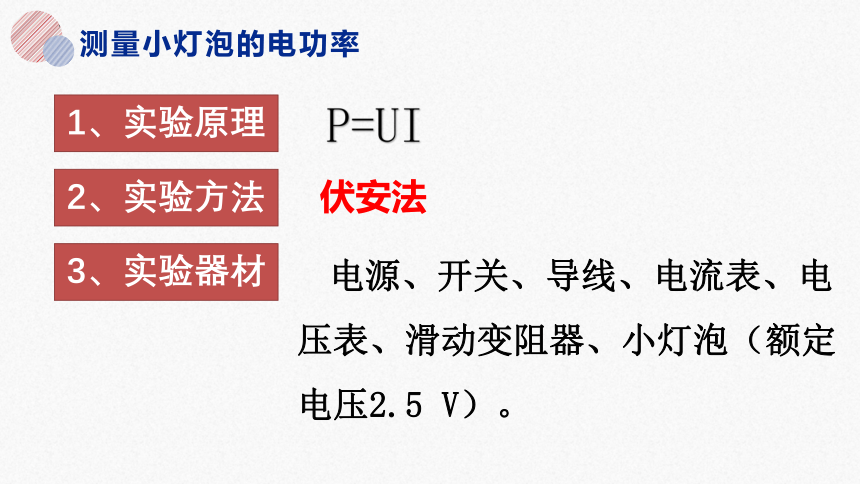

1、实验原理
P=UI
3、实验器材
电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电压2.5 V）。
2、实验方法
伏安法
4、实验电路图
　　（1）移动变阻器的滑片使小灯泡两端的电压分别为额定电压、低于额定电压、高于额定电压（约 1.2U额） 。
　　（2）记录电压值，电流值，同时观察比较灯的亮度有何区别。

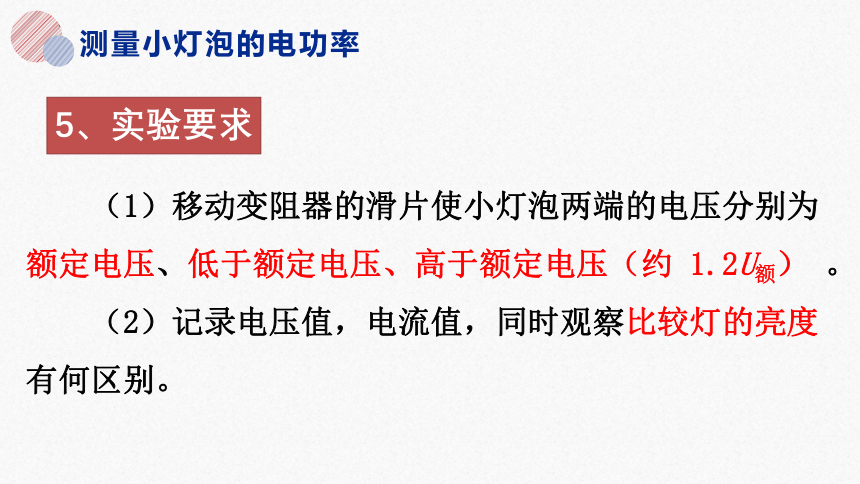

5、实验要求

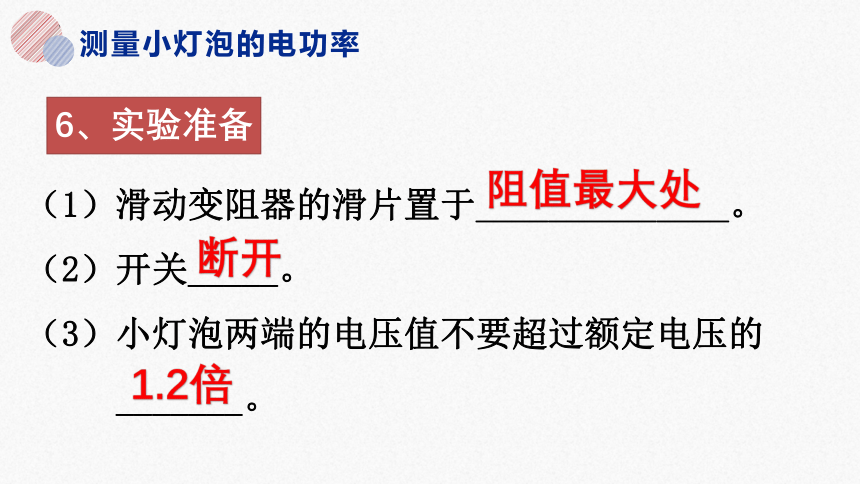

6、实验准备
（1）滑动变阻器的滑片置于______________。
（2）开关_____。
（3）小灯泡两端的电压值不要超过额定电压的
_______。
阻值最大处
断开
1.2倍
次数 电压U/V 电流I/A 发光情况 电功率P/W
1
2
3
　　小灯泡的额定电压是_______V。
2.50

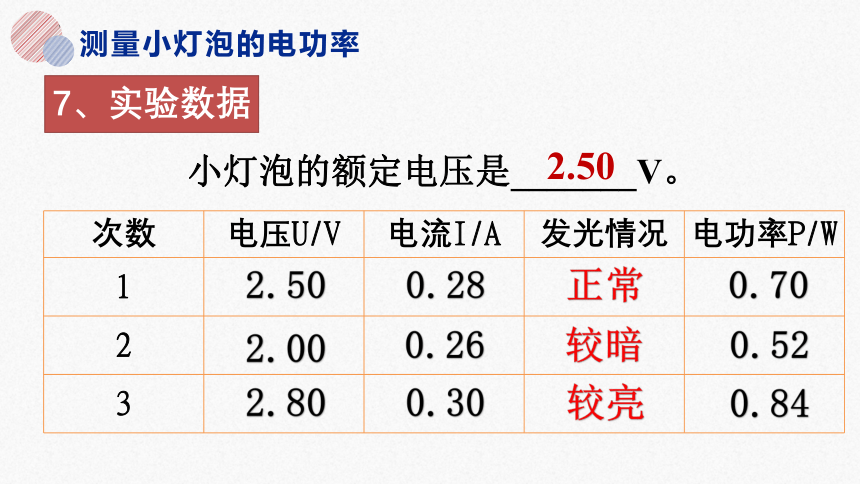

7、实验数据
2.50
0.28
0.70
正常
2.00
0.26
较暗
0.52
2.80
0.30
较亮
0.84

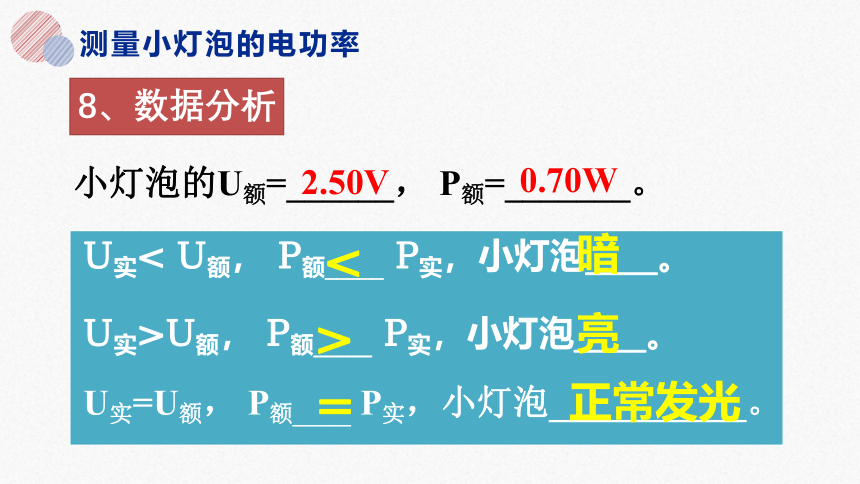

8、数据分析
小灯泡的U额=______， P额=_______。
2.50V
0.70W
U实< U额， P额_____ P实，小灯泡____。
U实>U额， P额_____ P实，小灯泡____。
<
暗
亮
>
U实=U额， P额_____ P实，小灯泡___________。
=
正常发光
滑动变阻器的作用：
1.保护电路
2.改变小灯泡两端的电压
9、仪器分析
小灯泡的实际功率________等于额定功率；
实际电压越大，实际功率____，小灯泡越____。
不一定
越大
亮
10、实验结论
2.用两只电流表按图示实验电路探究“电功率与电流的关系”，下列说法不正确的是（ ）
A．小灯泡电功率的大小是通过灯泡的亮度来判断的
B．将小灯泡并联是为了控制灯泡两端电压相同
C．选用的两只小灯泡规格必须相同
D．将其中一只电流表移接到干路上也可以完成实验
C
1．[2019·山东临沂]在“测定小灯泡的电功率”的实验中，操作时手和眼睛的合理分工是：手移动滑动变阻器的滑片，眼睛观察(　 　)
A．电压表的示数 B．电流表的示数
C．灯泡是否发光 D．变阻器滑片的位置
A
4.在“伏安法测小灯泡（已知额定电压）额定功率”的实验中，下列说法错误的是（　　）
A.当手移动滑动变阻器滑片时，眼睛应观察电压表的示数
B.在实验中，滑动变阻器的作用是改变被测灯泡的额定功率
C.在实验中，滑动变阻器的作用是改变被测灯泡两端的电压、保护电路
D.小灯泡的额定功率是指小灯泡正常发光时的功率
B
5.在“测量小灯泡电功率”的实验中，已知小灯泡的额定电压为2.5 V，秀秀同学通过正确实验得到的数据如下表，分析数据得到的下列结论中正确的是（　　）
A.灯丝的电阻随电压的增大而减小
B.小灯泡的额定功率为0.8 W
C.小灯泡的额定功率为四次功率的平均值
D.通过小灯泡的电流与它两端的电压成正比
B
电压U/V 1.5 2 2.5 3
电流I/A 0.25 0.29 0.32 0.35
1.（2018·莱芜）小华在做“测量小灯泡额定功率”的实验中，实验室有如下器材：电源（电压恒为6V），小灯泡 L（额定电压为2.5V，灯丝电阻约为10Ω），电流表、电压表、开关、规格分别为“10Ω 1A”的滑动变阻器 R1 和“50Ω 0.5A”的滑动变阻器 R2 各一个，导线若干。
（1）为了顺利完成实验，小华应选用规格为　 　。（“R1”或“R2”）的滑动变阻器；
U =6V
R2
（2）连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，原因可能是　 　 ；
灯泡（或电压表）短路
3.将灯L1(PZ220-25)和灯L2 (PZ220-60)并联接在220伏的电压上再将它们串联接在220伏的电路上，两种情况下哪盏灯泡亮些？为什么？
