(共16张PPT)
电阻的测量
第十七章 第三节
目录
1、电阻的阻值测量
2、小灯泡电阻的阻值测量
电阻的阻值测量
01

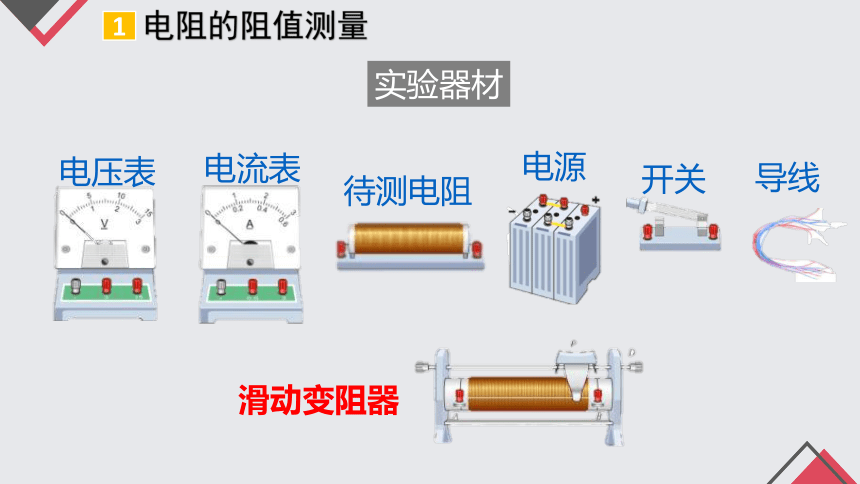

实验器材
滑动变阻器
电压表
电流表
开关
导线
待测电阻
电源

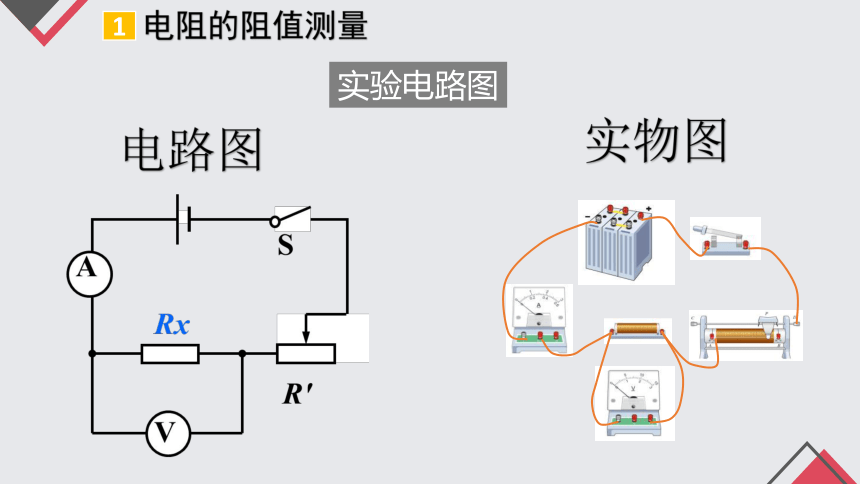

实验电路图
电路图
实物图

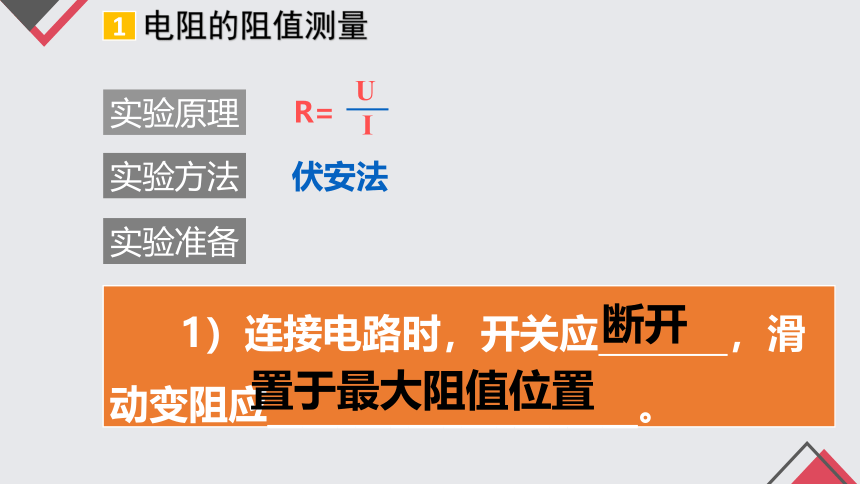

实验原理
R=
U
I
实验方法
伏安法
实验准备
1）连接电路时，开关应 ，滑动变阻应_____________________。
断开
置于最大阻值位置

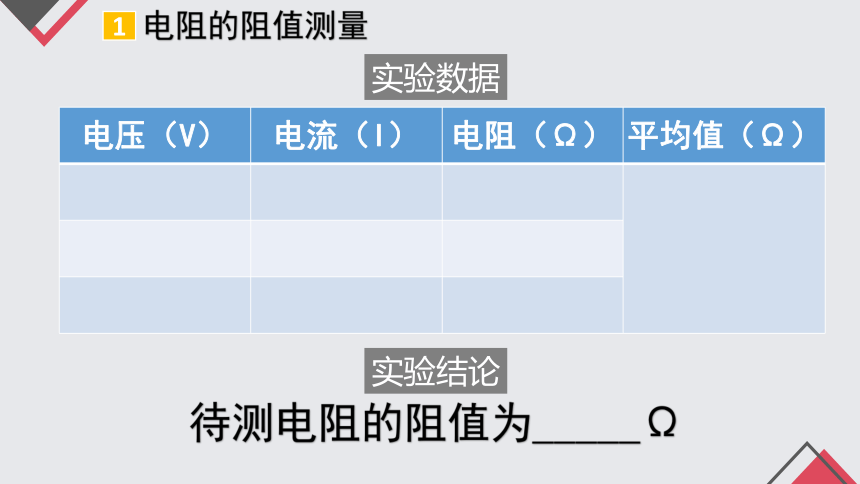

实验数据
电压（V） 电流（I） 电阻（Ω） 平均值（Ω）
实验结论
待测电阻的阻值为_____Ω
实验数据
电压（V） 电流（I） 电阻（Ω） 平均值（Ω）
1.50 0.14 10.71 10.38
2.00 0.20 10.00 2.50 0.24 10.41 实验结论
待测电阻的阻值为10.38Ω
2）滑动变阻器的作用：
A、 ；
B、 ______ ___________.
限制电流、保护电路
改变电阻两端电压或通过电阻的电流
1、本实验中多次测量的目的是：
—————————————————。
多次测量取平均值，减小误差
1.如图所示，电源电压保持不变，开关闭合后，若P向右移动，则电压表、电流表示数的变化分别为( )
A.电压表示数变大、电流表示数变小
B.电压表示数变大、电流表示数变大
C.电压表示数变小、电流表示数变大
D.电压表示数变小、电流表示数变小
D
小灯泡电阻的阻值测量
02
实验数据
U实与U额 电压（V） 电流（I） 电阻（Ω） 亮度
U实=U额 2.50 0.28 8.93 正常
U实U实>U额 2.80 0.30 9.33 较亮
实验结论
小灯泡的电阻随温度的升高而增大，不能求平均值。
1.在“测量小灯泡的电阻”的实验中，某同学在连接电路时，不小心将电流表和电压表接错了位置，如图所示。闭合开关可能出现的现象是( )
A．电流表烧坏，电压表示数为0
B．小灯泡烧坏
C．电流表示数为0，电压表示数为电源电压值　
D．电流表示数为0，电压表示数为0
V
A
L
R
S
C
　　2．小东同学做“测量小灯泡电阻”的实验： （1）请完成如图实验电路的连接；（2）小东正确连接电路后闭合开关，调节滑动变阻器使电压表的示数为图（甲）所示，此时电流表的示数如图（乙）所示，小灯泡的电阻是 Ω。
5
a
b
c
d
解析：当灯两端电压越大，灯丝电阻越大。
原因：当灯两端电压越大，灯丝温度升高。
　　3 .某同学用伏安法测小灯泡的电阻，下表为记录的实验数据，从中你发现了什么？说明原因。
电压U/V 1 2 3
电流I/A 0.22 0.30 0.34
电阻R/Ω 4.55 6.67 8.82
本节课的主要内容到此结束！
